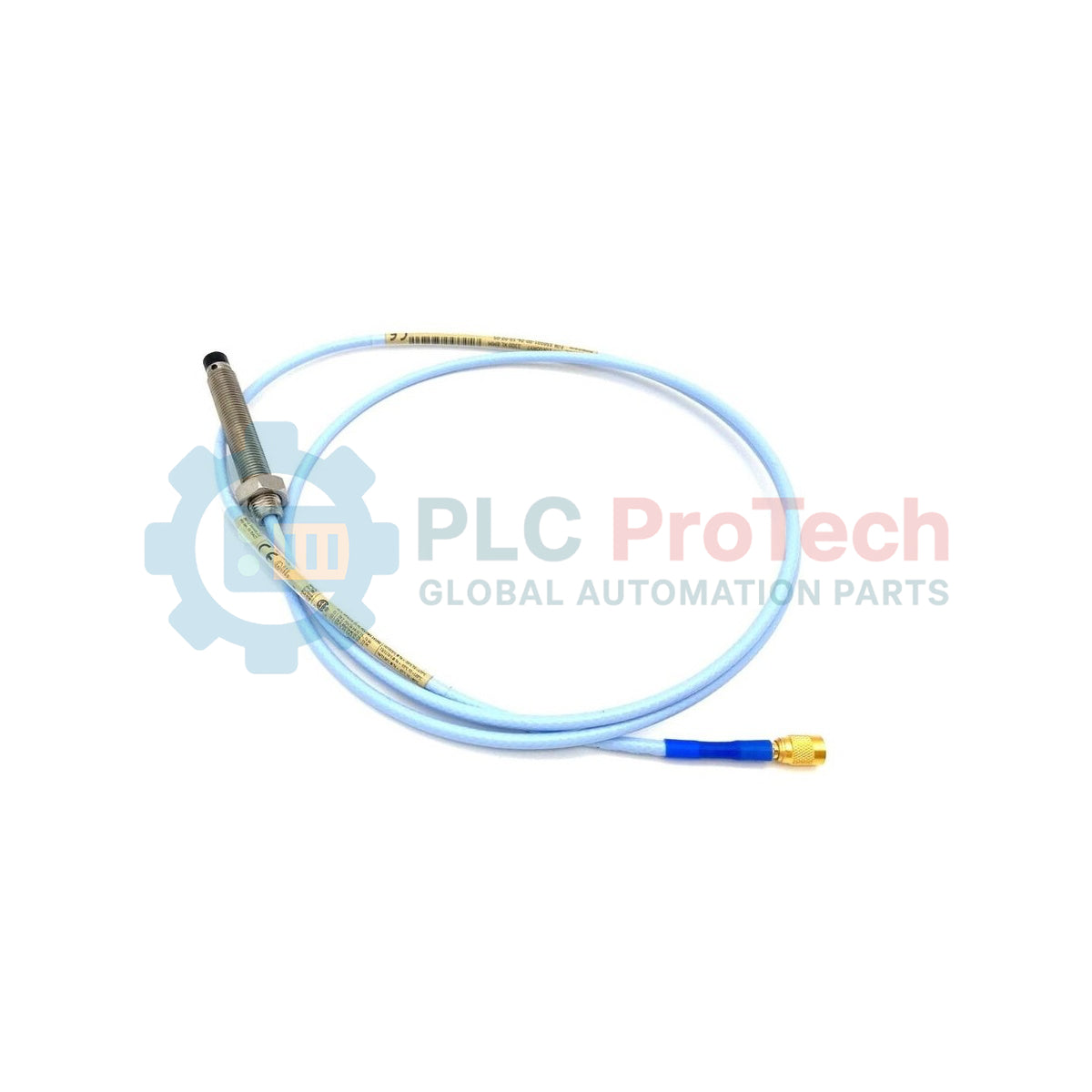

سنسور نزدیکی بنتلی نوادا 330101-00-25-10-02-CN 3300 XL با قطر 8 میلی‌متر

Product Overview

The Bently Nevada 330101-00-25-10-02-CN is a high-precision 8 mm eddy current proximity probe, a core component of the 3300 XL Transducer System. This system is designed for non-contacting displacement measurements on critical rotating machinery, providing vital data for vibration monitoring, radial position, and axial thrust analysis. It is fully compliant with API 670 standards for machinery protection.

This specific configuration features a 3/8-24 UNF thread, a 2.5-inch overall case length, and is supplied without stainless steel armor. The assembly includes a 1.0-metre (3.3 feet) integral cable terminated with a miniature coaxial ClickLoc connector. The "CN" suffix denotes country-specific agency approvals, primarily NEPSI, for hazardous area installations within the People's Republic of China. When integrated into a complete loop with a 3300 XL extension cable and Proximitor sensor, it delivers a linear scale factor of 7.87 V/mm (200 mV/mil).

Technical Configuration

Ordering Information

Accurate identification of the probe configuration is essential for system compatibility. The part number 330101-00-25-10-02-CN is derived from the following option codes:

Engineering & Installation Guide

کالیبراسیون حلقه و طول کل:

پراب 3300 XL با قطر 8 میلی‌متر یک جزء القایی در یک مدار رزونانس تنظیم‌شده است. این پراب 1.0 متری باید با یک کابل افزایشی جفت شود تا به طول کل سیستم مورد نیاز برسد (معمولاً 5.0 یا 9.0 متر) که برای سنسور Proximitor کالیبره شده است. استفاده از طول کل حلقه نامتناسب باعث خطاهای قابل توجه در ضریب مقیاس و انحراف نقطه صفر می‌شود.

فاصله‌های نصب مکانیکی:

برای اطمینان از خروجی خطی و جلوگیری از تداخل "نمای جانبی"، حداقل فاصله جانبی 13 میلی‌متر (0.5 اینچ) از سطوح فلزی باید در اطراف نوک پروب حفظ شود. اگر از طریق براکت نصب می‌کنید، اطمینان حاصل کنید که براکت به اندازه کافی سفت است تا از فرکانس‌های تشدید در محدوده عملکرد دستگاه جلوگیری کند.

تنظیم گپ و ولتاژ:

پروب باید در مرکز الکتریکی محدوده خطی خود گپ‌گذاری شود. برای سیستم 3300 XL، گپ اسمی وسط محدوده 1.27 میلی‌متر (50 میل) است که معمولاً معادل خروجی ولتاژ DC برابر با -10.0 ولت در ترمینال "OUT" سنسور Proximitor است.

حفاظت محیطی:

کانکتور کواکسیال ClickLoc نسبت به نفوذ رطوبت و روان‌کننده حساس است. در محیط‌های مه روغن (که در محفظه‌های یاتاقان رایج است)، استفاده از محافظ کانکتور یا لوله حرارتی مقاوم در برابر روغن برای جلوگیری از "نوسان" سیگنال یا خطاهای مقاومت عایق پایین الزامی است.

سؤالات متداول نگهداری و عیب‌یابی

سؤال: آیا می‌توان این پروب را با Proximitor قدیمی (غیر XL) سری 3300 استفاده کرد؟

پاسخ: اگرچه از نظر فیزیکی سازگار است، سری 3300 XL دارای پروفایل جبران دمای متفاوت و پایداری ضریب مقیاس متفاوتی است. برای دقت حداکثری و تطابق با API 670، همیشه پروب‌های 3300 XL را با Proximitors سری 3300 XL جفت کنید.

سؤال: چه چیزی نشان‌دهنده اتصال معیوب ClickLoc است؟

پاسخ: نویز فرکانس بالا یا وضعیت متناوب "نامناسب" در مانیتور ارتعاش معمولاً نشان‌دهنده اتصال کواکسیال شل یا آلوده است. پین مرکزی را برای پیوستگی بررسی کرده و اطمینان حاصل کنید که محل اتصال خشک باشد.

سؤال: چگونه با "خطای ماده" برخورد کنم؟

پاسخ: پروب‌های استاندارد برای اهداف فولاد AISI 4140 کالیبره شده‌اند. اگر شفت هدف از آلیاژ متفاوتی باشد، ضریب مقیاس (V/mm) تغییر خواهد کرد. این نیازمند تنظیم ضریب مقیاس مبتنی بر نرم‌افزار یا فاکتور تصحیح ماده (MCF) است.

سؤال: آیا تأییدیه "CN" از نظر عملکردی با تأییدیه‌های استاندارد متفاوت است؟

پاسخ: خیر. پسوند "CN" تضمین می‌کند که دستگاه دارای علامت‌های NEPSI مورد نیاز مقامات نظارتی چین برای محیط‌های انفجاری باشد. عملکرد الکتریکی و مکانیکی کاملاً مشابه پروب‌های استاندارد 3300 XL باقی می‌ماند.
