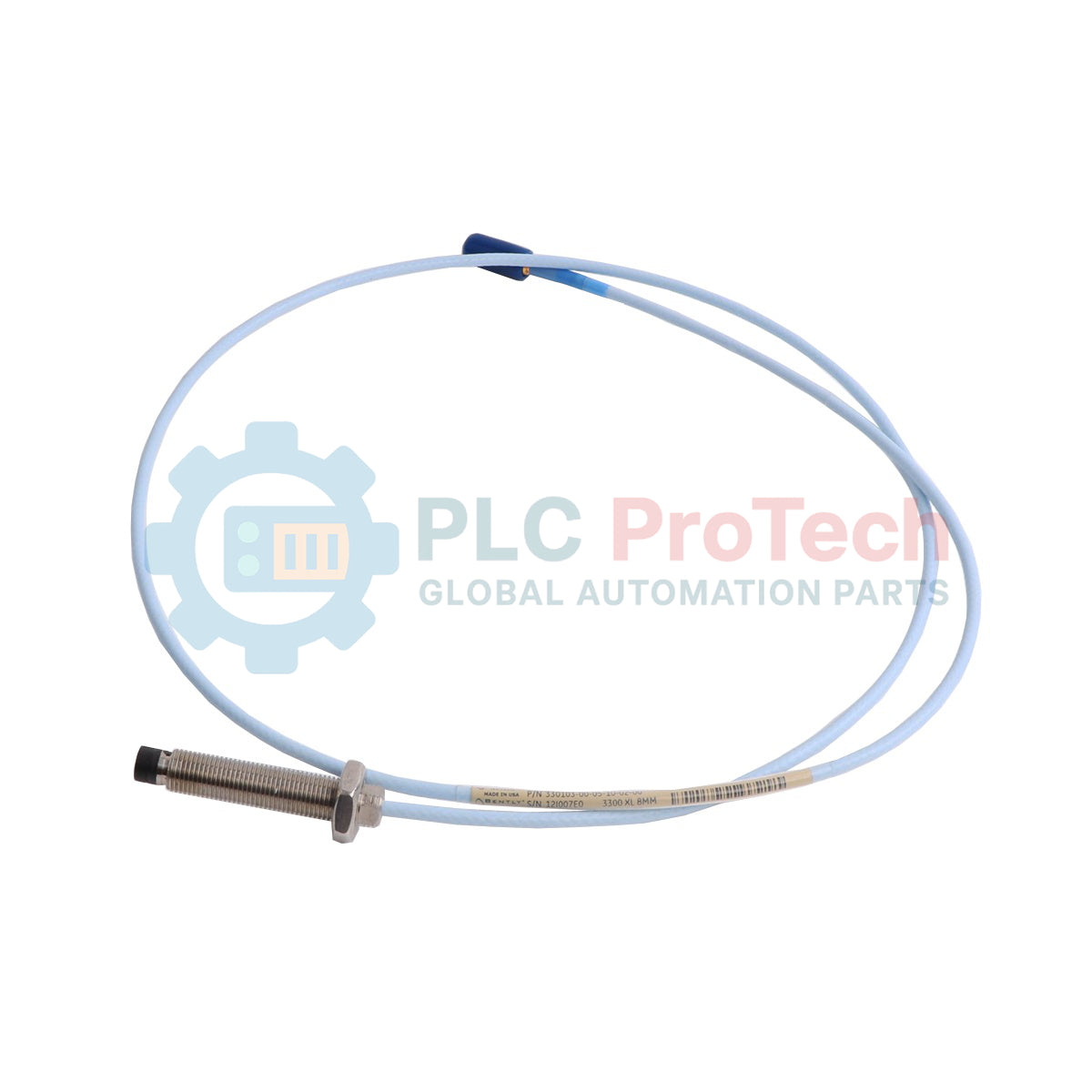

مبدل مجاورت 5 میلی‌متری 3300 ‏Bently Nevada 330173-00-03-10-02-CN

مروری بر محصول

Bently Nevada 330173-00-03-10-02-CN یک مبدل مجاورتی جریان گردابی ۵ میلی‌متری از سری 3300 است. این مبدل به‌طور ویژه برای کاربردهایی طراحی شده است که محدودیت فضای فیزیکی مانع استفاده از پروب‌های استاندارد ۸ میلی‌متری می‌شود. این محصول عمدتاً برای پایش ماشین‌های دارای یاتاقان فیلم سیال، از جمله توربین‌ها، کمپرسورها و پمپ‌های کوچک، به‌منظور اندازه‌گیری ارتعاش شعاعی، نیروی محوری و خروج از مرکز استفاده می‌شود.

سیستم ۵ میلی‌متری هنگام استفاده همراه با حسگر پروکسیمیتور 3300 XL و کابل رابط سازگار، برای ارائه ضریب مقیاس استاندارد ۷٫۸۷ V/mm (۲۰۰ mV/mil) طراحی شده است. این پیکربندی ویژه دارای رزوه متریک M8 x 1، طول کلی بدنه ۳۰ میلی‌متر و طول کل کابل ۱٫۰ متر است. نام‌گذاری «CN» نشان‌دهنده انطباق با گواهی‌های ناحیه خطرناک ویژه کشور، از جمله تأییدیه‌های NEPSI برای بازار چین است. این محصول از کانکتور کواکسیال مینیاتوری ClickLoc™ برای تضمین پایداری سیگنال در محیط‌های با ارتعاش زیاد استفاده می‌کند.

پیکربندی فنی

اطلاعات سفارش

شماره قطعه بر اساس گزینه‌های مکانیکی و الکتریکی مشخص می‌شود. بخش تدارکات باید سازگاری پسوند را با پروکسیمیتور نصب‌شده و عمق محفظه دستگاه تضمین کند.

راهنمای مهندسی و نصب

نصب و فاصله آزاد:

به‌دلیل قطر نوک 5mm، این مبدل در مقایسه با پروب‌های 8mm محدوده خطی کوچک‌تری دارد. برای جلوگیری از اعوجاج سیگنال، حداقل فاصله جانبی 7.6 mm (0.3 in) را از سطوح فلزی اطراف حفظ کنید. هنگام نصب در سوراخ رزوه‌دار M8 x 1، برای جلوگیری از آسیب به نوک حسگر یا سیم‌پیچ حسگر داخلی، از حداکثر گشتاور 4.5 N·m (40 in·lb) تجاوز نکنید.

کالیبراسیون و طول حلقه:

مبدل 330173-00-03-10-02-CN یک مبدل 1.0 متری است. برای رسیدن به طول کل موردنیاز سیستم (5m یا 9m) که توسط حسگر Proximitor مشخص شده است، باید با یک کابل رابط (برای مثال 4.0m یا 8.0m) جفت شود. استفاده از طول کل نامتناسب حلقه باعث خطاهای قابل‌توجه در ضریب مقیاس و خوانش‌های ولتاژ شکاف DC خواهد شد.

زمین‌کردن و شیلدینگ:

یکپارچگی مناسب سیگنال به این امر وابسته است که شیلد کابل کواکسیال فقط در سمت مانیتور زمین شود. مطمئن شوید بدنه پروب به‌صورت الکتریکی به بدنه دستگاه متصل است، اما شیلد کابل در سمت مبدل ایزوله باقی می‌ماند تا از ایجاد حلقه‌های زمین جلوگیری شود. در محیط‌های دارای EMI بالا، مطمئن شوید کابل رابط از داخل یک مجرای اختصاصی و زمین‌شده عبور داده شده است.

مراقبت از کانکتور:

کانکتور ClickLoc™ باید تمیز و خشک نگه داشته شود. در محیط‌های دارای مه روغن، استفاده از محافظ کانکتور یا روکش حرارتی سیلیکونی برای جلوگیری از نفوذ روان‌کننده به محل اتصال کواکسیال الزامی است؛ زیرا این امر می‌تواند به «جهش» سیگنال یا تریپ‌های کاذب منجر شود.

سؤالات متداول

سؤال: آیا می‌توان از مبدل 3300 5mm با Proximitor مدل 3300 XL استفاده کرد؟

پاسخ: بله، مشروط بر اینکه Proximitor به‌طور خاص برای پروب 5mm کالیبره شده باشد. استفاده از Proximitor کالیبره‌شده برای پروب 8mm باعث ارائه داده‌های نادرست ارتعاش می‌شود.

سؤال: تأییدیه «CN» چه اهمیتی دارد؟

پاسخ: پسوند «CN» تأیید می‌کند که محصول الزامات قانونی و مقرراتی نصب در مناطق خطرناک در چین (NEPSI) را برآورده می‌کند. این محصول از نظر عملکرد با نسخه استاندارد یکسان است، اما دارای برچسب‌گذاری و مستندات خاص است.

سؤال: چگونه با ولتاژهای ناپایدار شکاف DC هنگام راه‌اندازی مواجه شوم؟

پاسخ: این معمولاً نشان‌دهنده شل بودن کانکتور ClickLoc یا آسیب‌دیدگی کابل است. پیوستگی را بررسی کنید و مطمئن شوید کانکتور خشک است. همچنین بررسی کنید که ماده هدف فولاد AISI 4140 باشد، زیرا آلیاژهای دیگر منحنی شکاف DC را تغییر می‌دهند.
