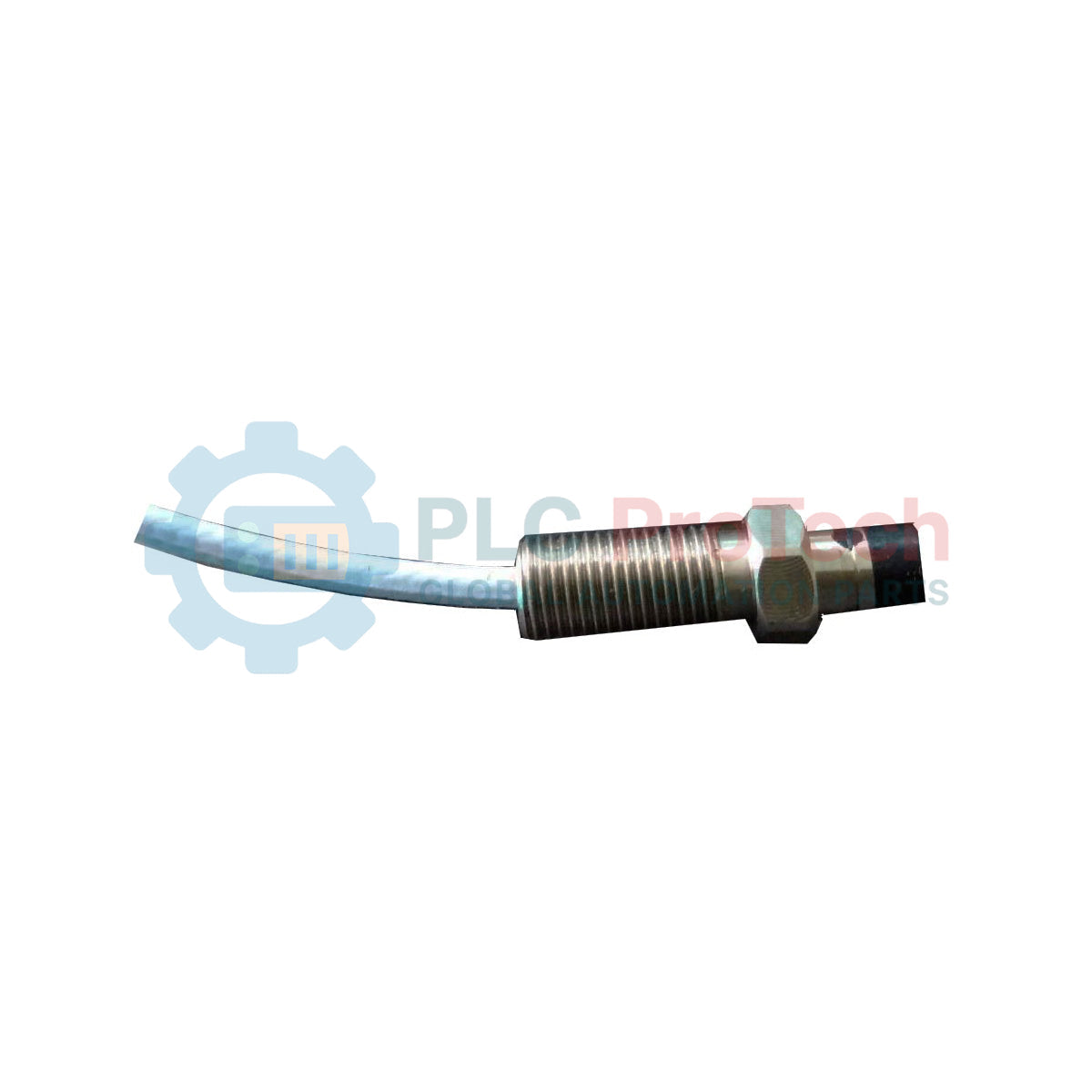

پراب با نصب معکوس 8 میلی‌متری 3300 XL با محدوده دمایی گسترده (ETR) ‏Bently Nevada 330195-02-12-10-CN

مروری بر محصول

Bently Nevada 330195-02-12-10-CN یک پروب مجاورتی جریان گردابی تخصصی با قطر 8 mm و بخشی از سری 3300 XL با دامنه دمایی گسترده (ETR) است. این مبدل به‌طور ویژه برای کاربردهای نصب معکوس طراحی شده است؛ یعنی جایی که پروب باید از داخل محفظه ماشین یا از میان غلاف پروب نصب شود. نسخه ETR برای دماهای عملیاتی به‌مراتب بالاتر از پروب‌های استاندارد رتبه‌بندی شده است و آن را به گزینه اصلی برای پایش ارتعاش شعاعی و موقعیت محوری در توربین‌های بخار، توربین‌های گاز و دیگر ماشین‌آلات دوار با دمای بالا تبدیل می‌کند.

این مدل خاص دارای رزوه 3/8-24 UNF است و با طول کلی کابل 1.0 متر (3.3 فوت) پیکربندی شده است. پسوند «CN» نشان‌دهنده انطباق با گواهی‌های ناحیه خطر اختصاصی کشور، از جمله تأییدیه‌های NEPSI برای بازار چین، است. این سیستم هنگام یکپارچه‌شدن با کابل رابط ETR سری 3300 XL و حسگر Proximitor، حتی در شرایط چرخه‌های حرارتی شدید، ضریب مقیاس خطی پایدار 7.87 V/mm (200 mV/mil) ارائه می‌دهد.

پیکربندی فنی

اطلاعات سفارش

پروب‌های نصب معکوس از نظر محفظه مکانیکی با پروب‌های نصب استاندارد تفاوت دارند. اطمینان حاصل کنید که شماره قطعه با فواصل داخلی ماشین و کالیبراسیون متناظر حسگر Proximitor مطابقت داشته باشد.

یادداشت‌های مهندسی و نصب

ملاحظات نصب معکوس:

برخلاف پروب‌های استاندارد، سری 330195 برای رزوه‌شدن درون محفظه از سمت «پشت» طراحی شده است. این نوع نصب معمولاً هنگام استفاده از مجموعه‌های محفظه پروب Bently Nevada یا زمانی لازم است که فضای داخلی ماشین امکان دسترسی استاندارد از سمت جلو را ندهد. برای جلوگیری از افت سیگنال کواکسیال، اطمینان حاصل کنید که مسیر داخلی کابل از حداقل شعاع خمش 25.4 mm (1.0 in) تجاوز نکند.

مدیریت انبساط حرارتی:

پروب‌های Extended Temperature Range (ETR) برای محیط‌هایی با دمای حداکثر 260°C (500°F) طراحی شده‌اند. هنگام گپ‌گذاری پروب در دمای محیط، مهندسان باید انبساط حرارتی شفت و محفظه دستگاه را در نظر بگیرند. محاسبه نکردن «گپ داغ» ممکن است باعث تماس نوک پروب با شفت (سایش) یا خروج آن از محدوده خطی هنگام کار شود.

یکپارچگی کابل در مناطق با حرارت بالا:

کابل یکپارچه 1.0 متری برای همان دمای نوک پروب درجه‌بندی شده است. بااین‌حال، در محل خروج کابل از ناحیه دمای بالا و اتصال آن به کابل رابط، اتصال ClickLoc™ باید در مکانی خشک و محافظت‌شده قرار گیرد. در محیط‌های دارای مه روغن، استفاده از محافظ‌های سیلیکونی کانکتور الزامی است تا از نفوذ سیال به داخل هسته کواکسیال جلوگیری شود؛ این نفوذ باعث تغییر سیگنال می‌شود.

اتصال زمین و شیلدینگ:

اتصال زمین را در یک نقطه انجام دهید. شیلد کواکسیال باید فقط در سمت Proximitor (معمولاً در رک مانیتور) به زمین متصل شود. در محیط‌های دارای تداخل بالا، مانند سالن‌های توربین گاز، اطمینان حاصل کنید که کابل رابط از داخل یک مجرای اختصاصی و متصل به زمین عبور داده شود تا نسبت سیگنال به نویز بالا حفظ شود.

پرسش‌های متداول عیب‌یابی

سؤال: آیا می‌توانم از کابل رابط استاندارد 3300 XL با این پروب ETR استفاده کنم؟

پاسخ: با اینکه از نظر فیزیکی سازگار هستند، برای دستیابی به بیشترین دقت در دماهای بالا، باید از کابل رابط 3300 XL ETR استفاده کنید. کابل‌های استاندارد ممکن است در برابر گرما مقاومت کافی نداشته باشند یا جبران‌سازی دمایی لازم را فراهم نکنند.

سؤال: چگونه گپ‌گذاری یک پروب با نصب معکوس را بررسی کنم؟

پاسخ: از یک ولت‌متر دیجیتال در پایانه‌های خروجی Proximitor استفاده کنید. برای یک سیستم 3300 XL، گپ میانی معمولاً در -10.0 Vdc حاصل می‌شود. موقعیت پروب را درون غلاف نصب معکوس تنظیم کنید تا این مقدار تثبیت شود.

سؤال: چه چیزی نشان‌دهنده خرابی پروب مرتبط با دماست؟

پاسخ: اگر ولتاژ گپ DC هنگام گرم شدن دستگاه به‌طور قابل‌توجهی تغییر کند، اما مشخص باشد که موقعیت شفت ثابت است، ممکن است کویل حسگر یا اتصال کواکسیال بر اثر تنش حرارتی دچار خرابی شده باشد.

سؤال: تفاوت بین تأییدیه‌های استاندارد «02» و «CN» چیست؟

پاسخ: از نظر عملکردی، پروب‌ها یکسان هستند. نسخه «CN» به‌طور خاص برچسب‌گذاری و مستندسازی شده است تا الزامات قانونی واردات و ایمنی جمهوری خلق چین (NEPSI) را برآورده کند.
