Bently Nevada

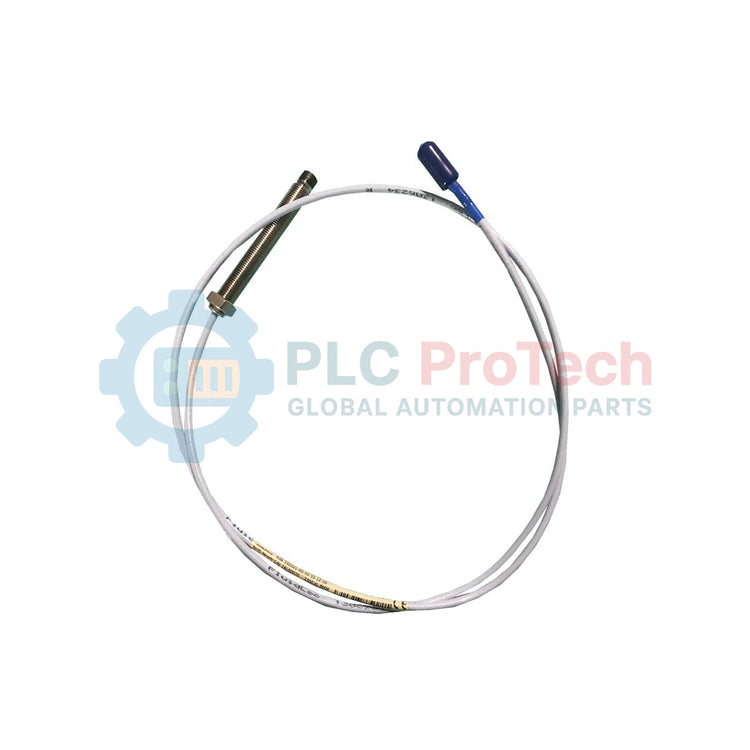

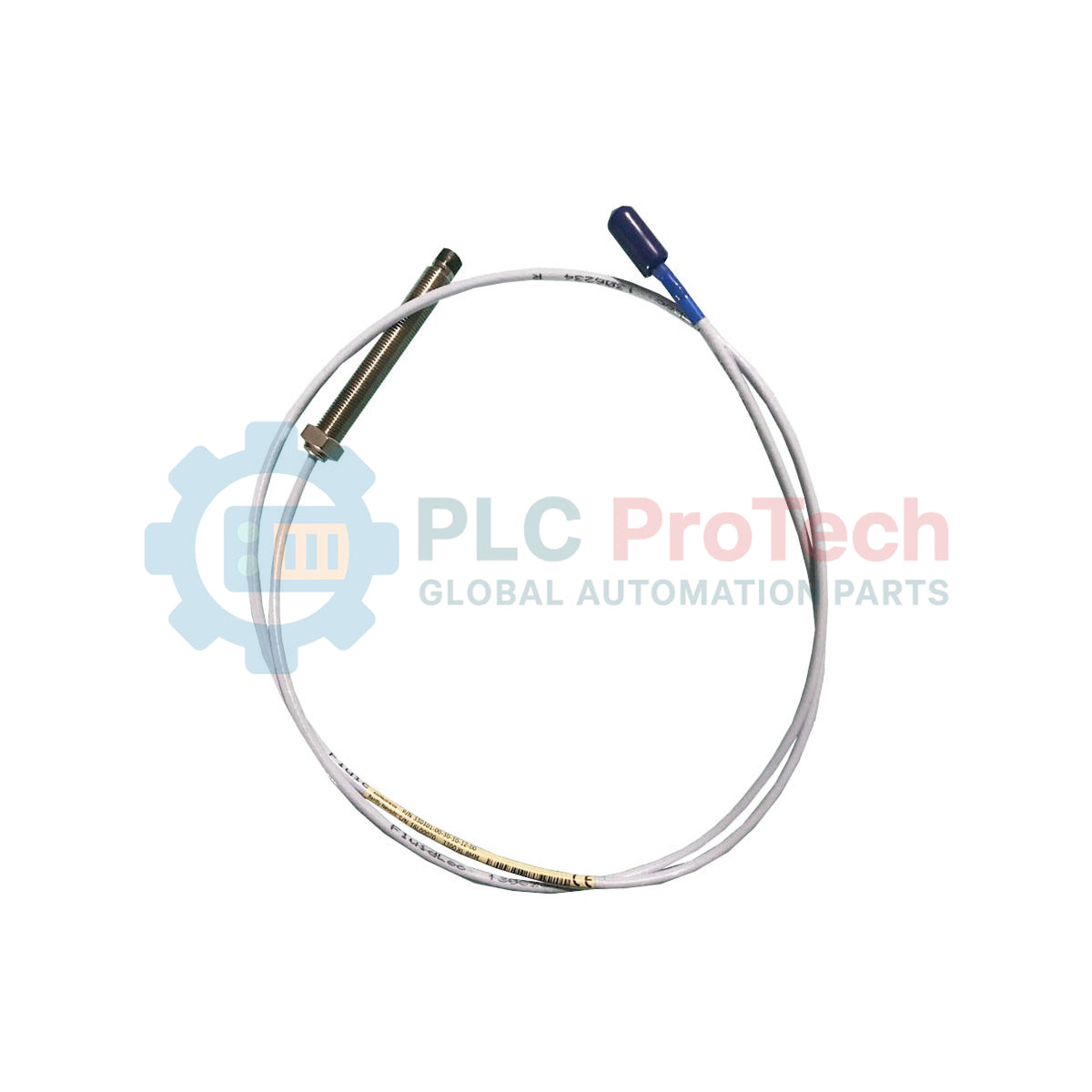

پراب مجاورتی 8 mm مدل 3300 XL، مدل 330101-00-61-20-02-CN از Bently Nevada

SKU 330101-00-61-20-02-CN

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Bently Nevada

  • شماره محصول: 330101-00-61-20-02-CN

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: پروب مجاورتی 8 میلی‌متری 3300 XL

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 320g

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

Bently Nevada 330101-00-61-20-02-CN که برای پایش ارتعاش ماشین‌آلات با دقت بالا و موقعیت محور طراحی شده است، یکی از اجزای حسگر حیاتی در سامانه مبدل مجاورتی 8 میلی‌متری 3300 XL به‌شمار می‌رود. این حسگر غیرتماسی با ایجاد یک میدان فرکانس رادیویی (RF) قابل‌اعتماد، فاصله فیزیکی میان نوک پروب و هدف موردنظر را به سیگنال الکتریکی تبدیل می‌کند. این مدل که برای تحمل شرایط فیزیکی دشوار ساخته شده، دارای نوک پروب از پلی‌فنیلن سولفید (PPS) و بدنه‌ای بادوام از فولاد ضدزنگ AISI 303/304 است و برای حفاظت و خدمات تشخیصی مداوم توربوماشین‌ها گزینه‌ای ایدئال محسوب می‌شود.

ویژگی‌ها

  • نوک بادوام: از پلی‌فنیلن سولفید (PPS) ساخته شده تا در برابر تماس با مواد شیمیایی، جذب رطوبت و تخریب حرارتی در سیالات صنعتی خورنده مقاومت کند.
  • جنس بدنه مقاوم: در محفظه‌ای از فولاد ضدزنگ (SST) مقاوم در برابر خوردگی، از نوع AISI 303 یا 304، قرار گرفته و استحکام ساختاری را در کاربردهای پرباز‌لرزش فراهم می‌کند.
  • اتصال ClickLoc: مجهز به کانکتور کواکسیال کوچک ClickLoc است که از شل‌شدن فیزیکی بر اثر گشتاور چرخشی و ارتعاشات محیط کار جلوگیری می‌کند.
  • عایق FEP: کابل سه‌محوری پروب 75 اهم با فلورو‌اتیلن پروپیلن (FEP) عایق شده است و عایق‌بندی الکتریکی و محافظت شیمیایی عالی فراهم می‌کند.
  • یکپارچه‌سازی استاندارد سیستم: کاملاً با معماری سیستم 3300 XL سازگار است و در تمام دامنه، مشخصه‌های خروجی خطی و بسیار پایدار ارائه می‌دهد.

کاربردها

  • ردیابی ارتعاش شعاعی محور و موقعیت نیروی رانش محوری در توربین‌های بخار و گاز.
  • پایش دینامیکی روتور کمپرسورهای گریز از مرکز و محوری و ارزیابی مسیر پره‌ها.
  • ردیابی حرکت شعاعی یاتاقان راهنمای ژنراتورهای برق‌آبی.
  • تعیین موقعیت خط مرکزی محور گیربکس‌های صنعتی سنگین و تحلیل ضخامت لایه روغن.
  • پایش انحراف محور پمپ‌های پرسرعت و آب‌بند مکانیکی.

مشخصات فنی

پارامتر مشخصات
تولیدکننده Bently Nevada
شماره قطعه 330101-00-61-20-02-CN
سری محصول سامانه مبدل مجاورتی 3300 XL 8 mm
گزینه طول بدون رزوه 00 (0.0 اینچ / 0 mm)
گزینه طول کلی بدنه 61 (6.1 اینچ)
گزینه طول کل 20 (2.0 متر / 6.6 فوت)
کانکتور و نوع کابل 02 (کانکتور ClickLoc کواکسیال مینیاتوری، کابل استاندارد)
گزینه تأییدیه سازمانی CN (تأییدیه‌های مناطق خطرناک/مترولوژی ویژه کشور)
جنس نوک پروب پلی‌فنیلن سولفید (PPS)
جنس بدنه پروب فولاد ضدزنگ AISI 303 یا AISI 304 (SST)
نوع کابل کابل تری‌اکسیال 75-ohm با عایق FEP
کشور مبدأ ایالات متحده
وزن خالص 0.323 kg (0.71 lbs)
وزن حمل (محاسبه‌شده) 1.500 kg (3.31 lbs)

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

پروب مجاورتی 8 mm مدل 3300 XL برای جایگزینی فیزیکی و الکتریکی یکپارچه پروب‌های استاندارد 3300 8 mm غیر XL طراحی شده است. با این حال، مهندسان میدانی باید توجه داشته باشند که با وجود سازگاری مکانیکی پروب، ترکیب اجزای سیستم XL و غیر XL (مانند استفاده از پروب 3300 XL با حسگر Proximitor نسل قدیمی 3300) می‌تواند پایداری دمایی سیستم را کاهش دهد و ضریب مقیاس را اندکی تغییر دهد (معمولاً 7.87 V/mm یا 200 mV/mil). برای حلقه‌های حیاتی TSI (ابزار دقیق نظارت بر توربین)، از سخت‌افزار هم‌سری 3300 XL در پروب، کابل افزایشی و حسگر Proximitor استفاده کنید.

نکات مهندسی و خطاهای رایج در کاربرد

برای جلوگیری از اعوجاج سیگنال فضایی، حداقل فاصله 15.2 mm (0.6 in) را بین نوک پروب و هر جسم فلزی مجاور حفظ کنید. نصب نوک پروب در فاصله‌ای بسیار نزدیک به براکت‌های سازه‌ای یا یقه‌های دینامیکی شفت باعث می‌شود میدان RF با فلزهای غیرهدف جفت شود و در نتیجه، قرائت‌های جابه‌جایی نادرست ایجاد شوند. همچنین، هنگام مسیردهی کابل FEP، مطمئن شوید شعاع خمش آن کمتر از 25.4 mm (1.0 in) نشود تا از اتصال کوتاه هسته به شیلد و تضعیف سیگنال در چرخه‌های حرارتی جلوگیری شود.

نکات راه‌اندازی و سیم‌کشی

هنگام عبور دادن کابل پروب از محفظه‌های ماشین، همیشه از لوله خرطومی انعطاف‌پذیر یا روکش محافظ استفاده کنید تا غلاف FEP در برابر لبه‌های تیز فلزی و سیالات فرایندی محافظت شود. هنگام اتصال کانکتور کواکسیال ClickLoc، از کیت محافظ مخصوص کانکتور استفاده کنید. پیش از اتصال، مطمئن شوید کانکتور کاملاً عاری از رطوبت، روغن یا درزگیر رزوه است، زیرا هرگونه آلودگی شیمیایی داخل کانکتور امپدانس فرکانس‌بالا را کاهش می‌دهد و در نتیجه باعث بروز خطاهای متناوب مدار «محدودیت حسگر» یا «معتبر» در رک پایش می‌شود.

راهنمای نصب

هشدار بسیار مهم: ایمنی در اولویت است

پیش از نصب یا تنظیم هر پروب مجاورتی، مطمئن شوید ماشین‌آلات هدف کاملاً بی‌برق، قفل‌گذاری و برچسب‌گذاری شده‌اند. برای حذف هرگونه خطر جرقه یا برق‌گرفتگی در مناطق خطرناک، بررسی کنید که برق سامانه پایش و حلقه محلی Proximitor کاملاً قطع شده باشد.

1
نصب مکانیکی: پروب را داخل پایه یا غلاف نصب بپیچانید. بررسی کنید طول بدون رزوه (برای این مدل 0 میلی‌متر) با پیکربندی پایه شما درست هم‌راستا باشد تا بدنه به‌طور کامل از نظر مکانیکی مهار شود.
2
کالیبراسیون فاصله: با استفاده از مولتی‌متر دیجیتالی که به خروجی حسگر Proximitor متصل است، موقعیت فیزیکی پروب را تنظیم کنید تا ولتاژ DC با ولتاژ هدفِ فاصله مرکزیِ مشخص‌شده مطابقت داشته باشد (معمولاً ‎-10.0 VDC برای سامانه‌های استاندارد 3300 XL، که متناظر با نقطه میانی فیزیکی محدوده خطی است).
3
اعمال گشتاور به مهره قفل‌کن: مهره قفل‌کن پروب را مطابق مشخصات گشتاور توصیه‌شده سازنده تجهیزات اصلی سفت کنید تا بدنه پروب در جای خود محکم شود. پس از سفت‌کردن، ولتاژ فاصله DC را دوباره بررسی کنید تا مطمئن شوید پروب حین سفت‌کردن جابه‌جا نشده است.
4
مسیریابی کابل و اتصال: کانکتور کواکسیال مینیاتوری ClickLoc را به کابل رابط وصل کنید. از محکم‌بودن اتصال اطمینان حاصل کنید، سپس کابل تری‌اکسیال را از مجراهای ایزوله به محفظه Proximitor برگردانید تا از ورود نویز الکترومغناطیسی خارجی جلوگیری شود.

FAQ

آیا می‌توانم از پراب 330101-00-61-20-02-CN با پروکسیمیتور قدیمی 3300 استفاده کنم؟

بله، با پروکسیمیتورهای قدیمی 3300 غیر XL سازگار است. بااین‌حال، ترکیب اجزای XL و غیر XL ممکن است پایداری دمایی کلی و ضریب مقیاس خطی سیستم را اندکی کاهش دهد.

گزینه تأییدیه آژانس CN برای این پراب به چه معناست؟

پسوند «CN» نشان‌دهنده گواهی‌های ویژه کشور برای نصب در مناطق خطرناک، ایمنی الکتریکی و استانداردهای اندازه‌شناسی است که مشخصاً برای استفاده در چین الزامی هستند.

آیا برای اتصال کواکسیال ClickLoc به محافظ کانکتور نیاز است؟

اگرچه استفاده از آن در محیط‌های تمیز و خشک الزامی نیست، برای جلوگیری از شکست دی‌الکتریک، استفاده از غلاف محافظ کانکتور در کاربردهایی که در معرض مه روغن، آب یا حلال‌های صنعتی فعال هستند، اکیداً توصیه می‌شود.

گزینه طول بدون رزوه 00 از نظر فیزیکی چه معنایی دارد؟

گزینه 00 یعنی پراب هیچ طول بدون رزوه‌ای ندارد و طول بدون رزوه آن 0 میلی‌متر است. تمام طول 6.1 اینچی محفظه فولادی ضدزنگ رزوه‌دار است و در مجموعه‌های براکت بیشترین انعطاف‌پذیری نصب را فراهم می‌کند.
