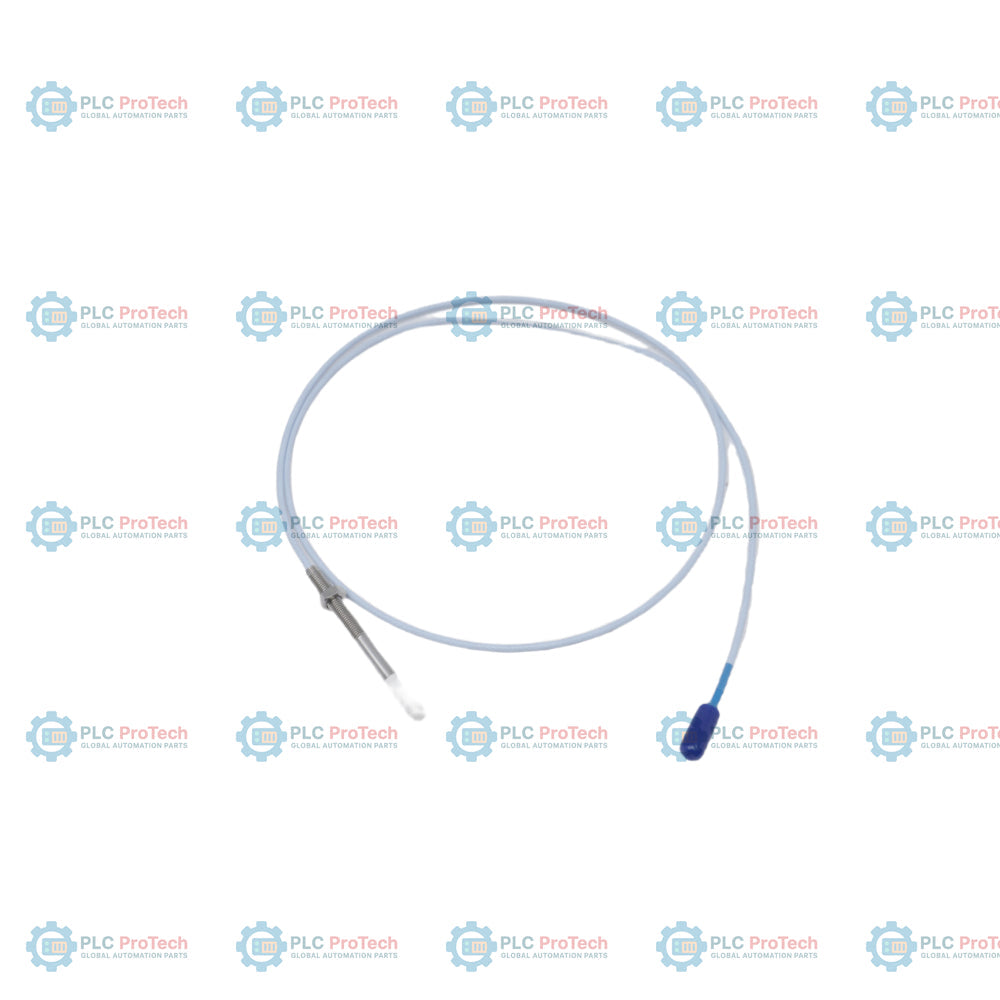

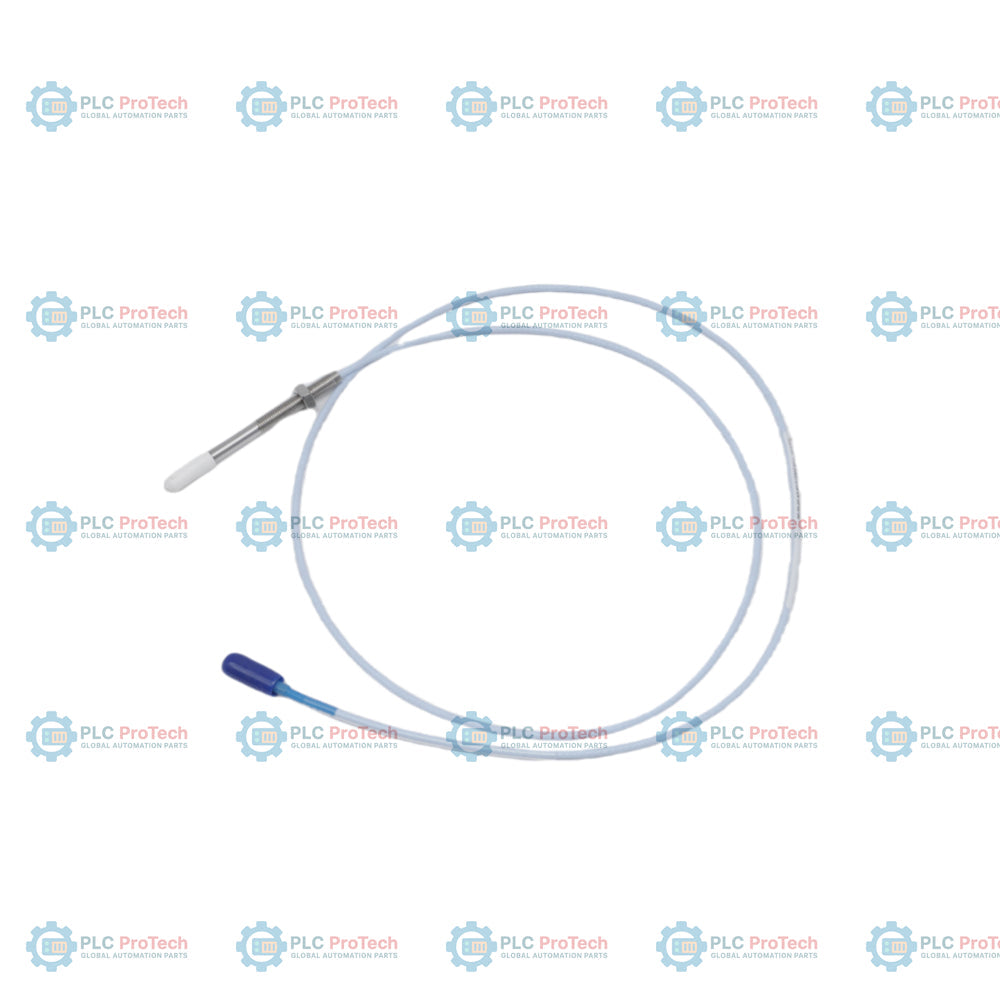

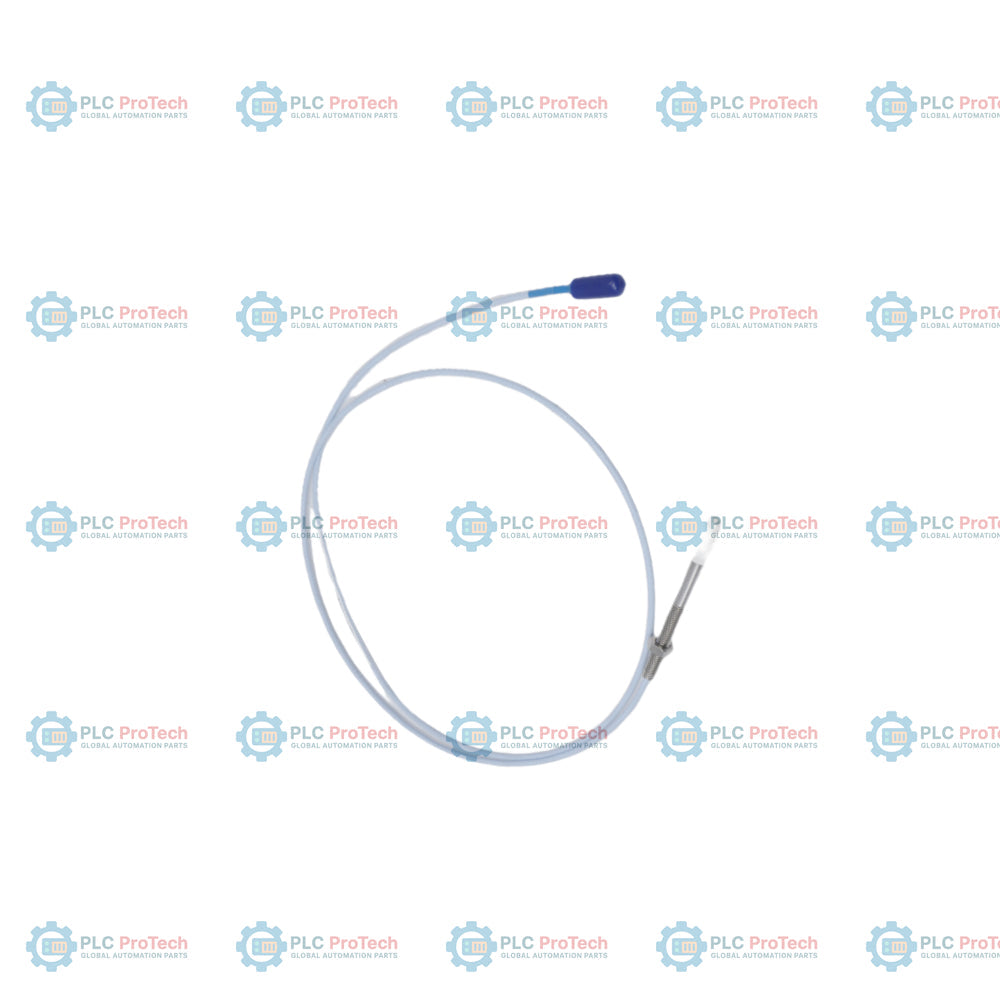

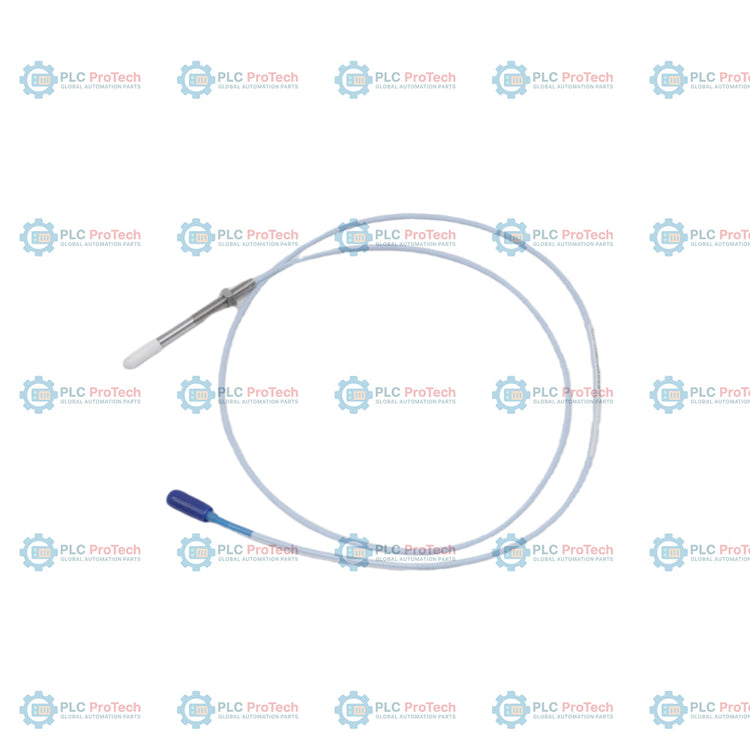

گزینه 08 (طول بدون رزوه 0.8 اینچ) و گزینه 24 (طول کلی بدنه 2.4 اینچ)، پیکربندی این پروب مجاورتی 3300 با قطر 5 میلیمتر بدون زره را مشخص میکنند — 330171-08-24-10-02-00.
این پیکربندی با طول کلی یکپارچه کابل برابر با 1.0 متر (3.3 فوت) (گزینه 10) عرضه میشود که به یک کانکتور کواکسیال ClickLoc مینیاتوری با روکش طلا متصل است. این کابل کواکسیال استاندارد با عایق FEP (گزینه 02) فاقد محافظ جداگانه کانکتور است. این محصول دارای گواهیهای سازمانی برای مناطق خطرناک (گزینه 00) نیست و برای چیدمانهای استاندارد ماشینآلات صنعتی در نواحی ایمن مناسب است. این پروب با قطر کاهشیافته نوک، برابر با 5.2 میلیمتر (0.21 اینچ)، ساخته شده و در فضاهای مکانیکی محدود که نصب پروبهای استاندارد 8 میلیمتری ممکن نیست، مانند فواصل باریک بین پدهای یاتاقان تراست، جای میگیرد و در عین حال ویژگیهای عملکرد الکتریکی یکسانی را در سیستمهای مبدل سازگار 3300 XL ارائه میدهد.
| بخش گزینه | کد این SKU | شرح / مشخصات |
|---|---|---|
| شماره قطعه قابل سفارش | 330171-08-24-10-02-00 | پروب مجاورتی 3300 با قطر 5 میلیمتر، رزوه 1/4-28 UNF-2A، بدون زره |
| A - گزینه طول بدون رزوه | 08 | 0.8 اینچ (قابل سفارش با افزایشهای 0.1 اینچی؛ حداکثر 8.8 اینچ، حداقل 0.0 اینچ) |
| B - گزینه طول کلی بدنه | 24 | 2.4 اینچ (قابل سفارش با افزایشهای 0.1 اینچی؛ حداکثر 9.6 اینچ، حداقل 0.8 اینچ) |
| C - گزینه طول کلی | 10 | 1.0 متر (3.3 فوت) |
| D - گزینه کانکتور | 02 | کانکتور کواکسیال ClickLoc مینیاتوری، کابل استاندارد |
| E - گزینه تأییدیه سازمانی | 00 | بدون نیاز به تأییدیه (گزینه تأییدیه سازمانی مورد نیاز نیست) |
| سازنده | Bently Nevada (Baker Hughes) |
| شماره قطعه / SKU | 330171-08-24-10-02-00 |
| نوع پروب | پروب مجاورتی 3300 با قطر 5 میلیمتر |
| اندازه رزوه | رزوه 1/4-28 UNF-2A |
| گزینه آرمور | بدون آرمور (کابل کواکسیال استاندارد بدون آرمور) |
| محدوده خطی | 2.0 میلیمتر (80 میل)، با شروع از فاصله 0.25 میلیمتر (10 میل) از هدف (از 0.25 تا 2.3 میلیمتر / 10 تا 90 میل) |
| تنظیم فاصله توصیهشده | 1.27 میلیمتر (50 میل) |
| ضریب مقیاس افزایشی (ISF) | 7.87 ولت بر میلیمتر (200 میلیولت بر میل) +/-6.5% معمول (اندازهگیریشده با هدف فولادی AISI 4140) |
| انحراف از خط مستقیم با بهترین برازش (DSL) | کمتر از +/-0.038 میلیمتر (+/-1.5 میل)، انحراف معمول |
| پاسخ فرکانسی | 0 تا 10 کیلوهرتز: +0، -3 دسیبل (با حداکثر 305 متر سیمکشی میدانی) |
| حداقل اندازه هدف | قطر 15.2 میلیمتر (0.6 اینچ) (هدف تخت) |
| محدودیتهای قطر شفت | حداقل: 50.8 میلیمتر (2 اینچ)، حداقل توصیهشده: 76.2 میلیمتر (3 اینچ) |
| مقاومت DC پروب | 7.59 +/- 0.50 اهم (مقاومت نامی برای طول 1.0 متر) |
| ظرفیت کابل | 69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت)، معمولاً |
| دمای کاری پروب | -35 درجه سانتیگراد تا +177 درجه سانتیگراد (-31 درجه فارنهایت تا +351 درجه فارنهایت) |
| مقدار نامی آببندی فشار | آببندی فشار تفاضلی با استفاده از اورینگ داخلی فلوروکربنی بین نوک و بدنه |
| قطر نوک پروب | حداکثر 5.2 میلیمتر (0.21 اینچ) |
| اندازه سطح آچارخور | 5.6 میلیمتر (7/32 اینچ) |
| نوع کانکتور | کانکتور کواکسیال نر مینیاتوری ClickLoc از جنس برنج با روکش طلا |
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330171-08-24-10-02-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروبهای مجاورت 3300 5mm
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 100g
ابعاد: ۴۰ میلیمتر × ۸۵ میلیمتر × ۸۵ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
