Bently Nevada

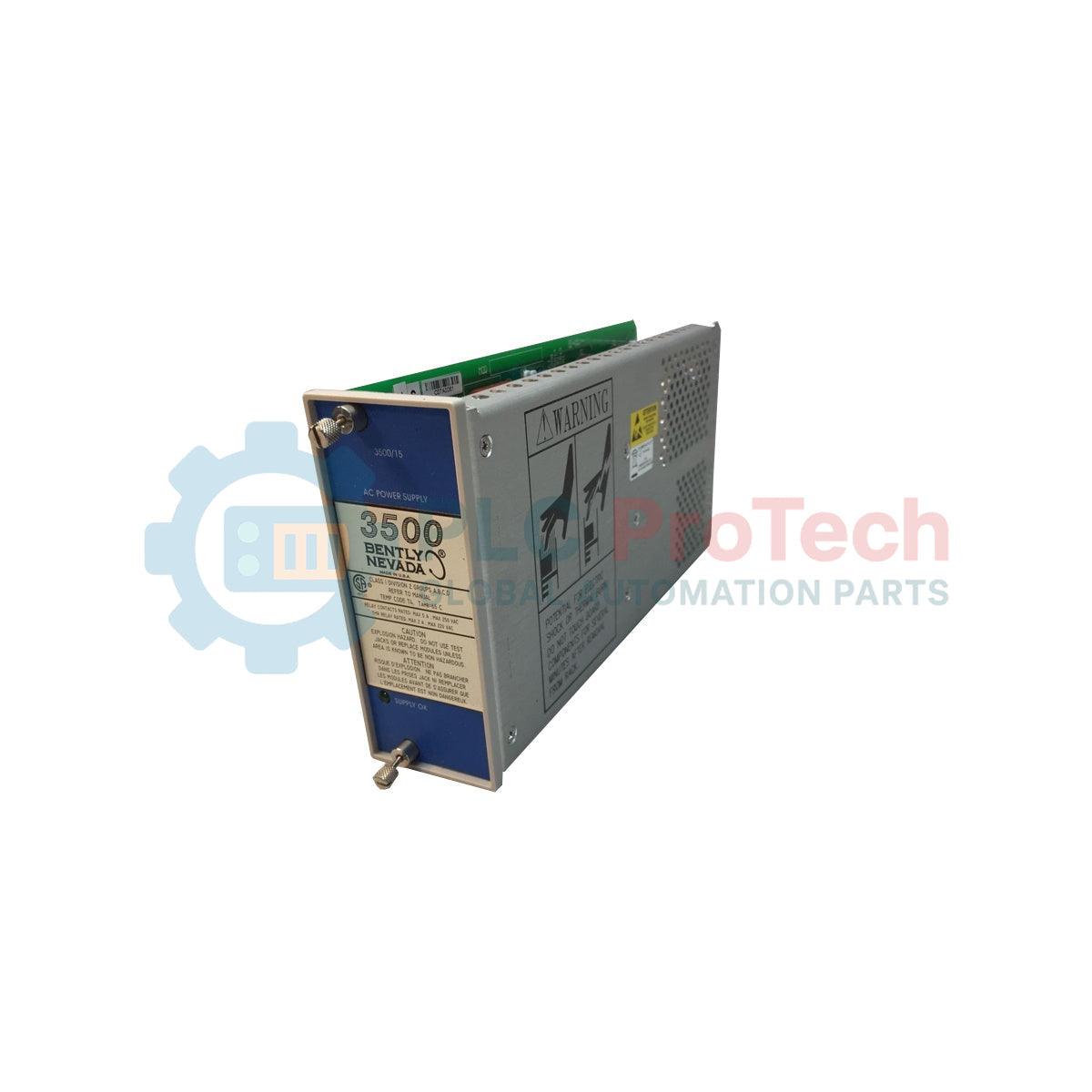

ماژول منبع تغذیه AC ولتاژ پایین بنتلی نوادا 3500/15-01-01-01

SKU 3500/15-01-01-01

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Bently Nevada

  • شماره محصول: 3500/15-01-01-01

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: ماژول منبع تغذیه

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 1390g

  • ابعاد: ۱۲۰.۷ میلی‌متر × ۵۰.۸ میلی‌متر × ۲۵۱.۵ میلی‌متر (ارتفاع × W × عمق)

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

Bently Nevada 3500/15-01-01-01 یک ماژول منبع تغذیه نیم‌ارتفاع است که برای نصب در سمت چپ رک حفاظت از ماشین‌آلات سری 3500 طراحی شده است. این ماژول برق ورودی AC ولتاژ پایین قدیمی را به ولتاژهای DC تنظیم‌شده موردنیاز برای تأمین برق همه ماژول‌های فعال دیگر در همان رک تبدیل می‌کند. یک منبع تغذیه 3500/15 به‌تنهایی توان الکتریکی لازم برای پشتیبانی از یک رک کاملاً پرشده را دارد. هنگامی که دو ماژول هم‌زمان در شکاف‌های تعیین‌شده رک نصب شوند، در پیکربندی منبع تغذیه افزونه کار می‌کنند. در این معماری دوگانه، ماژول نصب‌شده در شکاف پایینی منبع اصلی برق است و ماژول شکاف بالایی به‌عنوان منبع پشتیبان خودکار عمل می‌کند.

ویژگی‌ها

  • پشتیبانی از عملکرد افزونه: امکان نصب یک واحد پشتیبان یکسان در شکاف ثانویه رک را فراهم می‌کند تا بازیابی بی‌وقفه پس از خرابی و بدون توقف سیستم انجام شود.
  • طراحی ماژول قابل تعویض در حالت روشن: امکان خارج کردن یا نصب هر یک از واحدهای منبع تغذیه را بدون اختلال در عملکرد تجهیزات رک فراهم می‌کند، مشروط بر اینکه منبع تغذیه دوم فعال و سالم باشد.
  • عیب‌یابی یکپارچه: چراغ LED «SUPPLY OK» روی پنل جلویی، تأیید دیداری و لحظه‌ای از عملکرد صحیح داخلی منبع تغذیه ارائه می‌دهد.
  • حفاظت در برابر خروج از محدوده: حفاظت داخلی تضمین می‌کند که وضعیت افت ولتاژ هیچ آسیب ساختاری یا عملکردی به مدار داخلی یا ماژول ورودی برق (PIM) مرتبط وارد نکند.

کاربردها

  • سیستم‌های حفاظت از ماشین‌آلات و پایش وضعیت.
  • توربین‌های تولید برق و کمپرسورهای صنعتی.
  • تجهیزات پالایش نفت و گاز.
  • خطوط تولید سنگین صنعتی.

اطلاعات سفارش

قطعه گزینه توضیحات
مدل 3500/15 ماژول منبع تغذیه 3500/15
نوع منبع تغذیه (شکاف بالایی) 01 جریان متناوب ولتاژ پایین (۸۵ تا ۱۳۲ ولت AC rms)
نوع منبع تغذیه (شکاف پایینی) 01 جریان متناوب ولتاژ پایین (۸۵ تا ۱۳۲ ولت AC rms)
تأییدیه‌های سازمانی 01 CSA / NRTL / C (کلاس ۱، بخش ۲)

مشخصات فنی

مشخصات الکتریکی

پارامتر مقدار
ولتاژ ورودی نامی 110 ولت AC اسمی
محدوده ولتاژ ورودی 85 تا 132 ولت AC rms (120 تا 188 ولت AC پیک)
ولتاژ ورودی (سخت‌افزار قدیمی‌تر) 85 تا 125 ولت AC rms (برای PIM پیش از نسخه R و منبع تغذیه پیش از نسخه M)
فرکانس ورودی 47 تا 63 هرتز
جریان مصرفی کامل رک حداکثر 4.5 آمپر rms
محافظت در برابر اضافه‌ولتاژ باعث باز شدن فیوز PIM می‌شود

فیزیکی و محیطی

پارامتر مقدار
ابعاد ماژول منبع تغذیه (ارتفاع x W x عمق) 120.7 میلی‌متر x 50.8 میلی‌متر x 251.5 میلی‌متر (4.75 اینچ x 2.0 اینچ x 9.9 اینچ)
وزن ماژول منبع تغذیه 1.39 کیلوگرم (3.06 پوند)
ابعاد ماژول ورودی برق (ارتفاع x W x عمق) 120.7 میلی‌متر x 25.4 میلی‌متر x 114.3 میلی‌متر (4.75 اینچ x 1.0 اینچ x 4.5 اینچ)
وزن ماژول ورودی برق 0.34 کیلوگرم (0.75 پوند)
محدوده دمای کارکرد -30 درجه سانتی‌گراد تا +65 درجه سانتی‌گراد (-22 فارنهایت تا +150 فارنهایت)
محدوده دمای نگهداری -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد (-40 فارنهایت تا +185 فارنهایت)
محدوده رطوبت 95٪، بدون میعان
حداقل بارگذاری رک حداقل بارگذاری رک لازم نیست

دستورالعمل‌های نصب

  • جای‌گذاری شیار: ماژول‌های منبع تغذیه باید فقط در شیارهای نیم‌ارتفاع تعیین‌شده در بخش انتهایی سمت چپ رک 3500 نصب شوند.
  • ماژول ورودی برق (PIM): یک ماژول ورودی برق نیم‌ارتفاعِ همسان باید در پشت ماژول اصلی منبع تغذیه، در عقب شاسی رک قرار گیرد و محکم بسته شود.
  • مسیر‌دهی تغذیه دوگانه: هنگام پیاده‌سازی پیکربندی افزونه، مطمئن شوید خط اصلی به شیار ماژول پایینی و خط پشتیبان به شیار ماژول بالایی وصل شده باشد.

انطباق و گواهینامه‌ها

  • استانداردهای EMC: EN 61000-6-2 (ایمنی در برابر تداخل برای محیط‌های صنعتی)، EN 61000-6-4 (انتشار برای محیط‌های صنعتی)
  • دستورالعمل‌های جامعه اروپا: دستورالعمل EMC 2014/30/EU، دستورالعمل LV 2014/35/EU
  • ایمنی الکتریکی: EN 61010-1
  • تأییدیه‌های مناطق خطرناک: CSA/NRTL/C کلاس I، بخش 2، گروه‌های A، B، C، D (T4 @ Ta = -20 درجه سانتی‌گراد تا +65 درجه سانتی‌گراد / -4 فارنهایت تا +150 فارنهایت)

FAQ

واحد در مجموع چند ماژول را می‌تواند در خود جای دهد؟

بک‌پلین دارای مشخصات پایه با ۹ اسلات است و از ساختاری با مقیاس‌پذیری عملیاتی از ۱ تا ۱۶ اسلات ماژول در سری‌های مربوطه پشتیبانی می‌کند.

آیا مجموعه بک‌پلین در برابر تنش‌های مکانیکی صنعتی مقاوم است؟

بله، این دستگاه با مکانیک پایدار و طراحی فیزیکی فشرده مهندسی شده و برای همه ماژول‌های متصل، بست‌های یکپارچه ضدلرزش دارد.

برای نصب به چه نوع روش اتصالی نیاز است؟

این قطعه دارای پروفیل نصب یکپارچه است که می‌توان آن را مستقیماً روی ریل DIN استاندارد EN 60715 جا زد.
