Bently Nevada

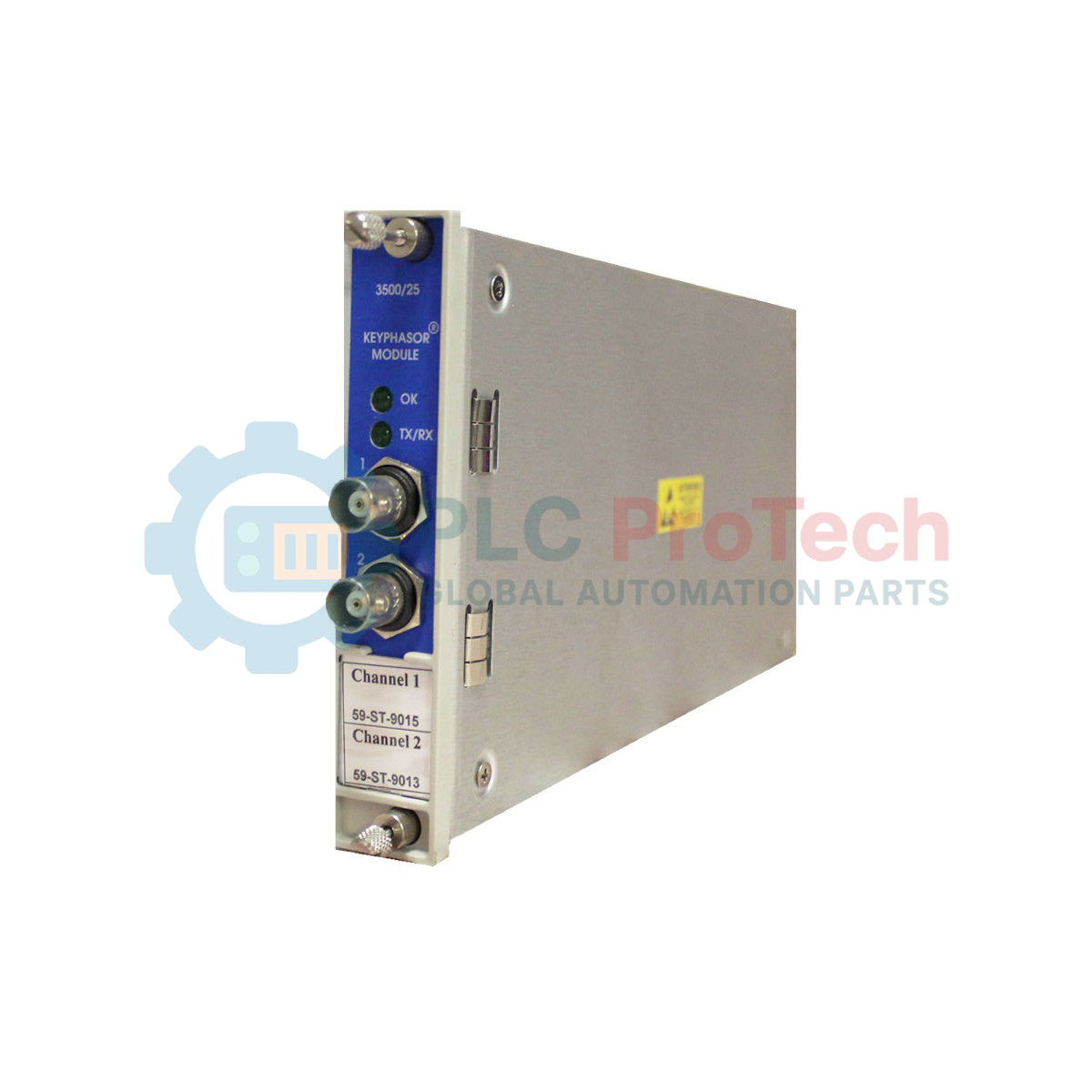

ماژول Keyphasor پیشرفته سری 3500 Bently Nevada 3500/25-01-01-CN

SKU 3500/25-01-01-CN

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Bently Nevada

  • شماره محصول: 3500/25-01-01-CN

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: ماژول‌های پایش لرزش

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 320g

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

ماژول Bently Nevada 3500/25-01-01-CN که برای ارائه اندازه‌گیری‌های دقیق مرجع فاز و سرعت چرخشی به‌منظور حفاظت از ماشین‌آلات طراحی شده، یک ماژول دوکاناله نیم‌ارتفاع برای سیستم حفاظت از ماشین‌آلات 3500 است. این مدل خاص، یک کارت Keyphasor دوکاناله نیم‌ارتفاع تکی را با ماژول ورودی/خروجی مجهز به ترمینال‌های داخلی ترکیب می‌کند. سخت‌افزار، سیگنال‌های ورودی را از پروب‌های مجاورتی یا پیکاپ‌های مغناطیسی پردازش و به پالس‌های دیجیتال مرجع فاز تبدیل می‌کند که سایر ماژول‌های پایش در رک از آن‌ها استفاده می‌کنند. این ماژول صنعتی که بر اساس استانداردهای ویژه کشور تأیید شده است (شناسه CN)، عملکرد قابل‌اعتمادی را در معماری‌های تشخیصی حیاتی تضمین می‌کند.

ویژگی‌ها

  • پردازش دوکاناله: دو کانال مستقل، سیگنال‌های مرجع فاز را به‌طور هم‌زمان پردازش می‌کنند.
  • ترمینال‌های داخلی: ترمینال‌های سیم‌کشی یکپارچه، نصب در تابلو را ساده می‌کنند و نیاز به بلوک‌های ترمینال خارجی را از بین می‌برند.
  • سازگاری گسترده با حسگرها: ورودی مستقیم از پیکاپ‌های مغناطیسی غیرفعال، چرخ‌های چندرویدادی و سامانه‌های مبدل مجاورتی را می‌پذیرد.
  • یکپارچه‌سازی با رک: در شکاف‌های نیم‌ارتفاع شاسی‌های استاندارد سری 3500 جای می‌گیرد و تراکم شکاف‌ها را به حداکثر می‌رساند.
  • تأییدیه‌های CN: دارای گواهی بر اساس استانداردهای منطقه‌ای ویژه کشور در زمینه برق و ایمنی.

کاربردها

  • ردیابی سرعت چرخشی توربین‌های بخار و گاز سنگین نیروگاهی.
  • تعیین زاویه فاز برای کمپرسورهای گریز از مرکز چندمرحله‌ای.
  • تحلیل ارتعاش و بالانس فن‌ها و دمنده‌های صنعتی پرسرعت.
  • هم‌راستاسازی محور ژنراتور برق‌آبی و ترسیم مدار حرکتی.

اطلاعات سفارش

کد گزینه جزئیات پیکربندی
3500/25 ماژول پیشرفته Keyphasor
-01 کارت Keyphasor دوکاناله نیم‌ارتفاع تکی (برای ۲ کانال سفارش دهید)
-01 ماژول ورودی/خروجی با ترمینال‌های داخلی
-CN تأییدیه‌های ویژه کشور (چین / استانداردهای منطقه‌ای)

مشخصات فنی

پارامتر مقدار / الزامات
سازنده Bently Nevada
سری سیستم حفاظت از ماشین‌آلات 3500
کانال‌های ورودی ۲ کانال تفاضلی یا تک‌سر
محدوده سیگنال ورودی ‎+۰٫۸ ولت تا ‎-۲۶٫۰ ولت (حسگرهای غیرتماسی) یا ۸ ولت پیک‌توپیک (پیکاپ‌های مغناطیسی)
امپدانس ورودی حداقل ۱۰ کیلو‌اهم
مصرف برق معمولاً ۳٫۲ وات
نسبت سیگنال به نویز حداقل گستره دینامیکی ۲۰ دسی‌بل
محدوده دمای کاری از ‎-۳۰ درجه سانتی‌گراد تا ‎+۶۵ درجه سانتی‌گراد (از ‎-۲۲ درجه فارنهایت تا ‎+۱۴۹ درجه فارنهایت)
کشور مبدأ ایالات متحده (ساخت ایالات متحدهS)
وزن حمل (محاسبه‌شده) ۲٫۰ کیلوگرم (شامل ماژول، ترمینال‌های داخلی کارت ورودی/خروجی و بسته‌بندی محافظ)

اتصالات و رابط‌ها

ترمینال / شماره پین تخصیص سیگنال توضیحات
1 KPH 1 + ورودی سیگنال غیرمعکوس کانال 1 Keyphasor
2 KPH 1 - بازگشت مشترک / ورودی معکوس کانال 1 Keyphasor
3 KPH 1 OUT برق مبدل (منبع تغذیه -24 VDC برای Proximitor)
4 KPH 2 + ورودی سیگنال غیرمعکوس کانال 2 Keyphasor
5 KPH 2 - بازگشت مشترک / ورودی معکوس کانال 2 Keyphasor
6 KPH 2 OUT برق مبدل (منبع تغذیه -24 VDC برای Proximitor)
7 شیلد نقطه اتصال زمین اختصاصی شیلد کابل (متصل به زمین شاسی)

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

ماژول 3500/25 «Enhanced» مستقیماً جایگزین ماژول‌های قدیمی 3500/25 بدون قابلیت Enhanced می‌شود. بااین‌حال، پیش از تعویض داغ باید سازگاری میان‌افزار بررسی شود: برای پیکربندی گزینه‌های پیشرفته هیسترزیس پویا، نرم‌افزار پیکربندی رک 3500 شما باید به نسخه 3.3 یا بالاتر ارتقا یابد. تلاش نکنید یک کارت بدون قابلیت Enhanced و یک کارت Enhanced را به‌صورت جفت افزونه در فضای یک شکاف به‌کار ببرید؛ برای تضمین همگام‌سازی سیستم، هر دو کارت باید از یک سطح بازبینی سخت‌افزاری برخوردار باشند.

مشکلات کاربردی و نکات مهندسی

هنگام پیکربندی پیکاپ‌های مغناطیسی، مهندسان میدانی باید توجه داشته باشند که سیگنال خروجی در دورهای پایین به‌طور قابل‌توجهی افت می‌کند. اگر ماشین با سرعت کمتر از 100 RPM کار کند، ممکن است پیکاپ‌های مغناطیسی غیرفعال استاندارد دامنه کافی برای عبور از آستانه تولید نکنند و در نتیجه پیام‌های «خطای Keyphasor» نمایش داده شوند. در این شرایط، از حسگرهای مجاورتی فعال استفاده کنید که تا سرعت صفر نیز خروجی ولتاژ ثابتی دارند.

نکات راه‌اندازی و سیم‌کشی

برای جلوگیری از تداخل الکترومغناطیسی (EMI) ناشی از کابل‌های برق مجاور و درایوهای فرکانس متغیر (VFD)، مطمئن شوید که سیم‌کشی Keyphasor از خطوط زوج‌تابیده شیلددار (STP) اختصاصی عبور می‌کند. شیلد باید فقط در ترمینال زمین شاسی کارت I/O به زمین متصل شود؛ شیلد سمت حسگر باید شناور و عایق بماند تا حلقه‌های زمین انگلی حذف شوند.

راهنمای نصب

هشدار حیاتی

پیش از خارج کردن یا نصب هر ماژول 3500/25، مطمئن شوید که رک در حالت بای‌پس یا ایمن قرار دارد. تعویض داغ نامناسب در رک‌های حفاظت فعال می‌تواند باعث ارسال سیگنال‌های کاذب توقف ماشین‌آلات شود. عایق‌بندی سیم‌کشی میدانی را بررسی کنید تا از اتصال کوتاه تصادفی خطوط برق مبدل -24 VDC به زمین شاسی جلوگیری شود.

1

پیش از جاگذاری، صفحه‌پشتی ماژول و پین‌های طلایی کانکتور را از نظر وجود آلودگی یا ناهم‌راستایی بررسی کنید.

2

کارت ماژول نیم‌ارتفاع را با ریل‌های راهنمای بالایی یا پایینی در محل شکاف انتخاب‌شده هم‌راستا کنید.

3

ماژول را به‌آرامی اما محکم، مستقیم به داخل رک بلغزانید تا زبانه‌های بیرون‌کشنده به‌درستی قفل شوند.

4

پیچ‌های نصب پنل جلویی را محکم کنید تا اتصال زمین شاسی و تماس حرارتی مناسب تضمین شود.

5

پارامترهای پیکربندی را با استفاده از نرم‌افزار پیکربندی رک Bently Nevada 3500 بارگذاری و تأیید کنید.

FAQ

تفاوت اصلی بین مدل استاندارد و مدل Enhanced 3500/25 Keyphasor چیست؟

نسخه Enhanced پیکربندی پیشرفته هیسترزیس دینامیکی را ارائه می‌دهد و سیگنال‌های سرعت با فرکانس بالا را با وضوح بهبودیافته می‌پذیرد. برای این کار، به نسخه 3.3 یا بالاتر نرم‌افزار پیکربندی رک نیاز دارد.

نوع حسگر را برای کانال‌های ماژول چگونه پیکربندی می‌کنید؟

انتخاب حسگر (پیکاپ مغناطیسی در برابر پروکسیمیتر) کاملاً از طریق نرم‌افزار پیکربندی رک 3500 انجام می‌شود؛ این نرم‌افزار مدارهای شرطی‌سازی سیگنال و ولتاژهای منبع تغذیه ترانسدیوسر را متناسب با آن تنظیم می‌کند.

آیا این مدل به بلوک‌های ترمینال خارجی نیاز دارد؟

خیر. پسوند -01-01 نشان می‌دهد که ماژول ورودی/خروجی با ترمینال‌های داخلی پیکربندی شده است و سیم‌کشی محل نصب می‌تواند مستقیماً به بلوک ترمینال ماژول وصل شود.

اگر سیگنال Keyphasor هنگام کار دستگاه قطع شود، چه اتفاقی می‌افتد؟

سیستم 3500 وضعیت خطای Keyphasor را اعلام می‌کند و ماژول‌های عیب‌یابی وابسته به آن دیگر داده‌های فاز را نمایش نمی‌دهند، اما همچنان حفاظت پایه در برابر دامنه ارتعاش را فراهم می‌کنند.
