ماژول رله 4 کاناله بنتلی نوادا 3500/32

Q: آیا میتوان از این ماژول رله در پیکربندیهای افزونه سهگانه استفاده کرد؟

خیر. کاربردهای افزونه سهگانه (TMR) به ماژول رلهٔ اختصاصی 3500/34 TMR نیاز دارند، نه ماژول رلهٔ استاندارد 3500/32 چهارکاناله.

Q: کدام پیکربندی وضعیت عملیاتی پایهٔ کنتاکتهای رله را کنترل میکند؟

هر کانال مستقل دارای کلیدهای فیزیکی روی ماژول سختافزاری است که امکان انتخاب بین عملکرد عادیِ بدون برق و عملکرد عادیِ برقدار را فراهم میکنند.

Q: برای کنترل فرسودگی کنتاکتها در اثر قوس الکتریکی، چه محافظت داخلیای در نظر گرفته شده است؟

هر کانال ماژول بهصورت استاندارد به یک سرکوبگر قوس 250 Vrms مجهز است تا آسیب ناشی از قوسهای حاصل از کلیدزنی را کاهش دهد.

SKU 3500/32

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 3500/32
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول رله 4 کاناله
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 700g
ابعاد: ۲۴۱ میلی‌متر × ۲۴٫۴ میلی‌متر × ۲۴۲ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

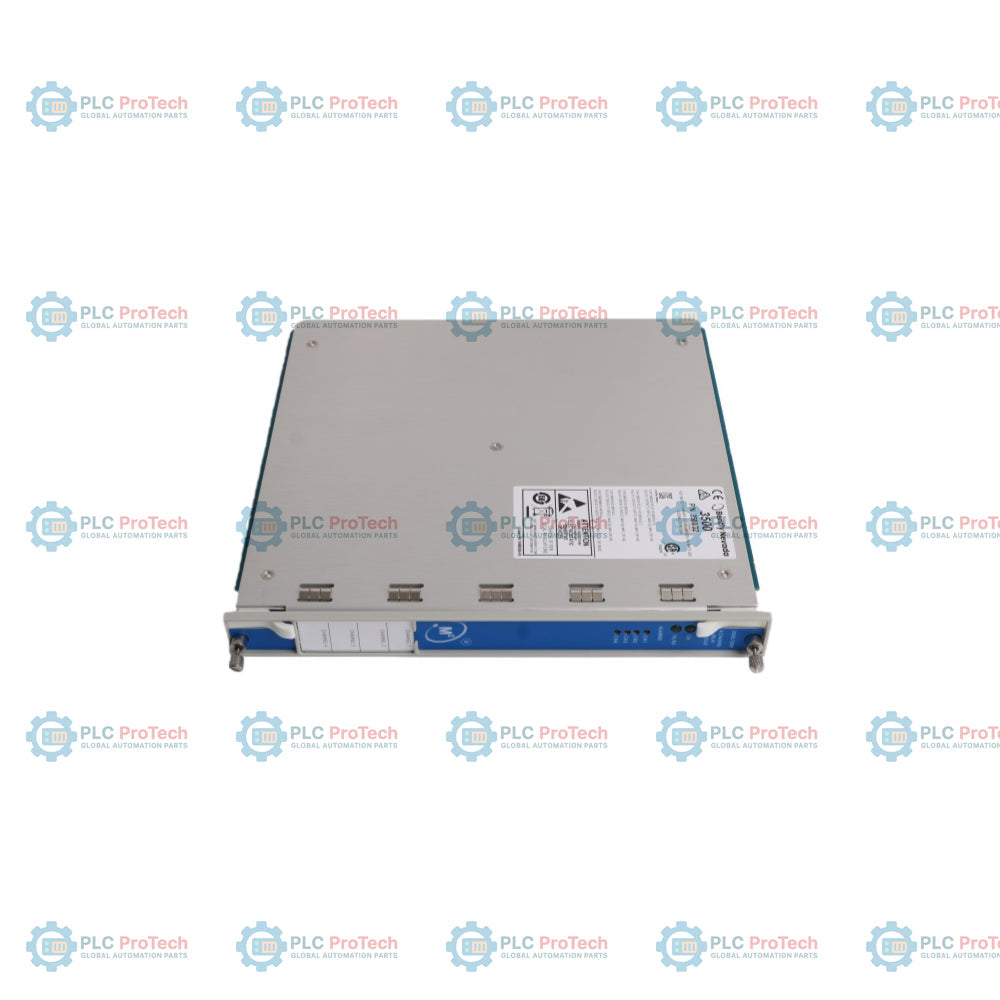

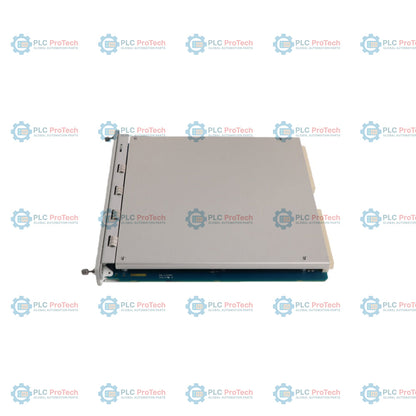

3500/32 یک قطعه تمام‌قد است که برای سیستم حفاظت ماشین‌آلات سری Bently Nevada 3500 طراحی شده و چهار خروجی رله کاملاً قابل برنامه‌ریزی فراهم می‌کند. این ماژول را می‌توان در هر یک از اسلات‌های سمت راست ماژول رابط رک نصب کرد تا منطق هشدار حیاتی و خاموش‌کردن ماشین‌آلات را راه‌اندازی کند. هر رله از منطق راه‌انداز هشدار با قابلیت پیکربندی بالا بهره می‌برد که می‌توان آن را با ترکیب‌های AND و OR از هشدارها و خطرهای هر کانال پایش در رک، به‌صورت سفارشی برنامه‌ریزی کرد. این پیکربندی منطق غیرمتمرکز از طریق نرم‌افزار پیکربندی رک 3500 اجرا می‌شود تا اقدامات حفاظتی را فوراً و مستقل از کنترل نرم‌افزار میزبان انجام دهد.

این سخت‌افزار از آرایش رله‌ای بسیار مقاومی بهره می‌برد که در آن برای هر یک از چهار کانال، دو رله تک‌پل، دوحالته (SPDT) در پیکربندی دوپل، دوحالته (DPDT) قرار گرفته‌اند. هر کانال دارای عملکردهای انتخاب‌پذیر با سوئیچ برای حالت‌های عادی بی‌برق یا عادی برق‌دار است و به این ترتیب، با چیدمان‌های صنعتی ایمن در برابر خرابی سازگاری انعطاف‌پذیری دارد. نشانگرهای LED داخلی به اپراتورهای محل نصب اجازه می‌دهند وضعیت گذرگاه‌های ارتباطی و شرایط هشدار هر رله را به‌سرعت و در یک نگاه بررسی کنند.

ویژگی‌ها

چهار خروجی رله مستقل با مسیرهای منطق رأی‌گیری کاملاً سفارشی‌پذیر برای هر کانال.
برنامه‌نویسی منطق راه‌انداز هشدار با پشتیبانی از ترکیب‌های گسترده پارامترهای AND/OR در ورودی‌های سراسر رک.
دو رله SPDT در آرایش فیزیکی مستحکم DPDT برای هر کانال مستقل.
ساختار رله با آب‌بندی اپوکسی و سرکوبگرهای قوس استاندارد 250 Vrms برای ایمنی پایدار کنتاکت.
کنترل انتخاب‌پذیر با سوئیچ روی دستگاه که امکان جابه‌جایی مستقیم بین حالت‌های عادی برق‌دار و عادی بی‌برق را فراهم می‌کند.
LEDهای واضح پنل جلویی برای نمایش وضعیت OK ماژول، ارتباط (TX/RX) و وضعیت هشدار هر کانال.

کاربردها

ثبت خودکار تریپ اضطراری و حلقه‌های خاموش‌کردن ماشین‌آلات در توربوماشین‌آلات صنعتی حساس.
شبکه‌های راه‌انداز سیستم‌های ایمنی اینترلاک نیروگاه و هشداردهنده‌های دیداری/شنیداری.
پیکربندی‌های منطق رأی‌گیری توزیع‌شده برای ماتریس‌های حفاظت تجهیزات جانبی نیروگاه در نیروگاه‌های تولید برق و پالایشگاه‌های نفت.

اطلاعات سفارش

جزئیات	مرجع سفارش محصول
شناسه اصلی مدل	3500/32 (ماژول رله ۴ کاناله)
گزینه ماژول خروجی	-01 (ماژول ورودی/خروجی رله ۴ کاناله)
گزینه تأییدیه نهادها	-00 (هیچ‌کدام)
	-01 (CSA / NRTL / C)

مشخصات فنی

پارامتر	جزئیات
سازنده	بنتلی نوادا (بیکر هیوز)
شناسه مدل	3500/32
نوع محصول	ماژول رله ۴ کاناله
مصرف برق	معمولاً ۶ وات
پیکربندی نوع رله	دو رله SPDT متصل به پیکربندی DPDT برای هر کانال
آب‌بندی محیطی	آب‌بندی‌شده با اپوکسی
رده‌بندی سرکوب‌گر قوس الکتریکی	250 Vrms (به‌صورت استاندارد نصب شده)
عمر عملکردی کنتاکت	۱۰۰٬۰۰۰ چرخه در 5 A، 24 Vdc یا 120 Vac
حداکثر ولتاژ سوئیچ‌شده	dc: 30 Vdc / ac: 250 Vac
حداکثر جریان سوئیچ‌شده	5 A
حداقل جریان سوئیچ‌شده	10 mA @ 5 Vdc
ظرفیت توان سوئیچ‌شده	dc: 120 W / ac: 600 VA
ابعاد ماژول اصلی (ارتفاع x W x عمق)	241 mm x 24.4 mm x 242 mm
وزن ماژول اصلی	۰٫۷ کیلوگرم
ابعاد ماژول ورودی/خروجی (ارتفاع x W x عمق)	241 mm x 24.4 mm x 99.1 mm
وزن ماژول ورودی/خروجی	۰٫۴ کیلوگرم
محدوده دمای کارکرد	-30 degC تا +65 degC
محدوده دمای نگهداری	-40 degC تا +85 degC
محدوده رطوبت	۹۵٪، بدون میعان
فضای موردنیاز رک (اصلی)	۱ شکاف جلویی تمام‌ارتفاع
فضای موردنیاز رک (ورودی/خروجی)	۱ شکاف پشتی تمام‌ارتفاع

اتصالات/رابط‌ها

اتصال ترمینال	تخصیص عملکرد
NC	نقطه اتصال کنتاکت نرمال بسته برای هر کانال رله
ARM	نقطه اتصال کنتاکت آرمیچر / مشترک برای هر کانال رله
NO	نقطه اتصال کنتاکت نرمال باز برای هر کانال رله
حالت رله (NDE/NE)	کلیدهای کشویی سخت‌افزاری برای کنترل وضعیت انرژی‌دار بودن هر کانال

راهنمای نصب

جای‌گذاری ماژول: کارت اصلی را مستقیماً در هر شکاف جلویی تمام‌ارتفاعِ خالی، در سمت راست ماژول رابط رک، بلغزانید. ماژول ورودی/خروجی متناظر را در شکاف پشتی هم‌ترازِ شاسی قرار دهید. همه پیچ‌های صفحه جلویی را محکم کنید.
انتخاب حالت رله: پیش از روشن کردن ماژول، کلیدهای سخت‌افزاری اختصاصی پنل ورودی/خروجی را تنظیم کنید تا بر اساس طراحی حلقه، حالت معمولاً بدون انرژی (NDE) یا معمولاً دارای انرژی (NE) انتخاب شود.
آرایش سیم‌کشی: همه مدارهای دستگاه‌های خارجی را به ترمینال پیچی پشت دستگاه متصل کنید. از اتصال صحیح بخش‌های کنتاکت NC، ARM و NO اطمینان حاصل کنید تا از خطاهای سیگنال‌دهی مکانیکی جلوگیری شود.
اتصال زمین الکترواستاتیک: هنگام باز کردن بسته‌بندی یا تغییر پارامترهای مدار داخلی، از بند مچی یک‌بارمصرف اتصال زمین استفاده کنید تا از اجزای برد در برابر تخلیه الکترواستاتیک محافظت شود.

انطباق و گواهی‌ها

دستورالعمل‌های نشان CE: مطابق با استانداردهای دستورالعمل EMC.
نشر تشعشعی و هدایتی: EN 55011، کلاس A.
استاندارد مصونیت و حساسیت: IEC 61000-6-2، شامل تخلیه الکترواستاتیک (61000-4-2)، تشعشعی (ENV 50140)، هدایتی (ENV 50141)، گذرای سریع الکتریکی (EN 61000-4-4)، اضافه‌ولتاژ (EN 61000-4-5) و میدان مغناطیسی (61000-4-8).
تأییدیه‌های مناطق پرخطر: دارای گواهی CSA/NRTL/C برای کلاس I، بخش 2، گروه‌های A، B، C و D (T4 در دمای محیط -20 degC تا +65 degC؛ شماره گواهی: CSA 150268-1002151).

FAQ

آیا می‌توان از این ماژول رله در پیکربندی‌های افزونه سه‌گانه استفاده کرد؟

خیر. کاربردهای افزونه سه‌گانه (TMR) به ماژول رلهٔ اختصاصی 3500/34 TMR نیاز دارند، نه ماژول رلهٔ استاندارد 3500/32 چهارکاناله.

کدام پیکربندی وضعیت عملیاتی پایهٔ کنتاکت‌های رله را کنترل می‌کند؟

هر کانال مستقل دارای کلیدهای فیزیکی روی ماژول سخت‌افزاری است که امکان انتخاب بین عملکرد عادیِ بدون برق و عملکرد عادیِ برق‌دار را فراهم می‌کنند.

برای کنترل فرسودگی کنتاکت‌ها در اثر قوس الکتریکی، چه محافظت داخلی‌ای در نظر گرفته شده است؟

هر کانال ماژول به‌صورت استاندارد به یک سرکوبگر قوس 250 Vrms مجهز است تا آسیب ناشی از قوس‌های حاصل از کلیدزنی را کاهش دهد.
