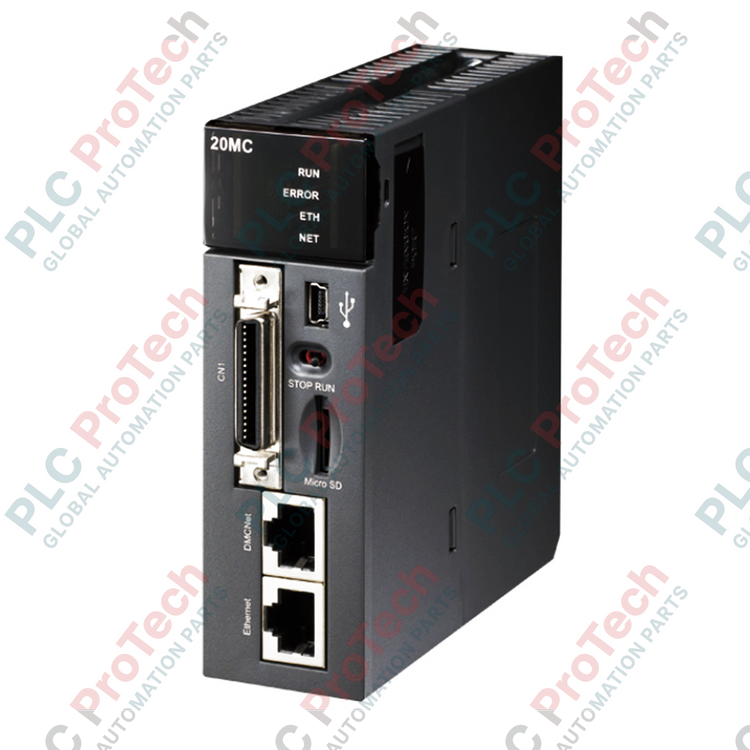

ماژول کنترل حرکت DMCNET سری AH دلتا الکترونیکس AH20MC-5A

توضیحات

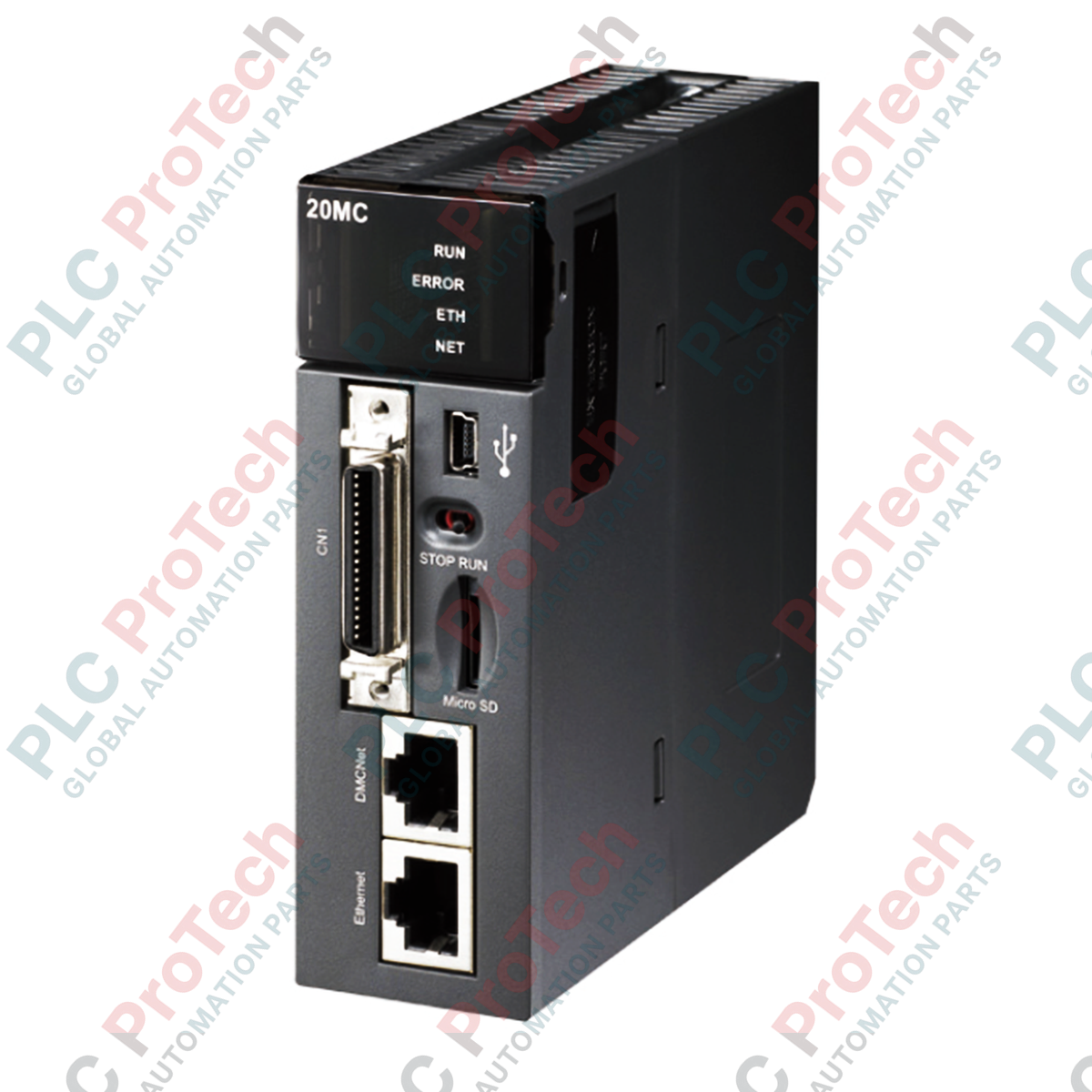

ماژول Delta Electronics AH20MC-5A که به‌عنوان هاب همگام‌سازی با عملکرد بالا در معماری‌های پیشرفته ماشین‌آلات عمل می‌کند، برای پلتفرم سیستم سری AH طراحی شده است. این واحد از طریق DMCNET پرسرعت (شبکه کنترل حرکت دلتا) مستقیماً با عملگرهای میدانی ارتباط برقرار می‌کند تا کنترل دقیق و قطعی را در پیکربندی‌های پیچیده چندمحوره فراهم سازد. این ماژول با پردازنده داخلیِ قادر به اجرای دستورهای LD در ۰٫۱۳ میکروثانیه، برنامه‌ریزی مسیر، درون‌یابی مرتبه‌بالا و برنامه‌های کاربر را مستقیماً مدیریت می‌کند و بار روی گذرگاه پشتی سیستم اصلی را کاهش می‌دهد.

ویژگی‌های کلیدی

• کنترل چندمحوره DMCNET: از کنترل حرکت همگام حداکثر ۱۲ محور با ارتباط ۱۰ Mbps پشتیبانی می‌کند.
• همگام‌سازی سریع: حلقه‌های کنترل ۱۲ محور و فرمان‌های همگام‌سازی را در چرخه‌ای ۱ میلی‌ثانیه‌ای تکمیل می‌کند.
• موتورهای درون‌یابی پیشرفته: از درون‌یابی خطی ۲ تا ۶ محور، درون‌یابی کمانی ۲ محور و درون‌یابی مارپیچی ۳ محور پشتیبانی می‌کند.
• هاب ارتباطی یکپارچه: دارای درگاه داخلی اترنت برای اتصال به شبکه، همراه با درگاه اختصاصی Mini-USB برای برنامه‌ریزی است.
• اجرای محلی و ذخیره‌سازی: دارای ظرفیت برنامه ۶۴K گام و شیار کارت Micro SD برای ذخیره‌سازی محلی پارامترها، دستورالعمل‌های تولید یا برنامه‌ها است.
• اجرای G-Code: از ورودی استاندارد G-code برای تبدیل مستقیم مسیر بدون پیش‌پردازش خارجی پشتیبانی می‌کند.
• نگهداری با دسترس‌پذیری بالا: از تعویض گرم سیستم پشتیبانی می‌کند تا امکان تعویض ماژول بدون توقف کل رک CPU فراهم شود.

کاربردها

• سامانه‌های بسته‌بندی و کارتن‌گذاری پرسرعت که به تغذیه‌کننده‌های همگام نیاز دارند.
• کنترلرهای مونتاژ الکترونیکی، بردار و قرارده و ربات‌های گنتری چندمحوره.
• تجهیزات چندمحوره CNC برای برش و حکاکی فلز که مسیرهای G-code را اجرا می‌کنند.
• ماشین‌آلات چاپ و نساجی پیوسته که به دنده الکترونیکی دقیق و همگام‌سازی بادامکی نیاز دارند.

جدول مشخصات فنی

اتصالات و رابط‌ها

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

AH20MC-5A فقط در رک سخت‌افزاری سری AH کار می‌کند. بسته به پیکربندی بک‌پلین، این ماژول یکی از شیارهای استاندارد ماژول‌های I/O عملکردی یا ارتباطی را اشغال می‌کند. هنگام به‌روزرسانی شبکه‌های قدیمی یا مهاجرت از سیستم‌های حرکتی سنتی مبتنی بر قطار پالس، مطمئن شوید سروو درایوها، مانند سری‌های ASDA-A2-F یا ASDA-B3-F، به کارت‌های رابط فیزیکی سازگار با DMCNET مجهز باشند. اگر چند ماژول حرکتی را در یک رک نصب می‌کنید، بررسی کنید نسخه فریم‌ور CPU از معماری‌های چندپردازنده‌ای پشتیبانی کند.

اشتباهات رایج در کاربرد و نکات مهندسی

هنگام پیکربندی شبکه‌ای با چگالی بالا و ۱۲ محور، شیلد کابل‌ها و ترمینیشن‌های شبکه اهمیت زیادی دارند. اگرچه DMCNET با سرعت ۱۰ مگابیت‌برثانیه کار می‌کند، تداخل الکترومغناطیسی فرکانس‌بالای ناشی از درایوهای فرکانس متغیر مجاور می‌تواند فریم‌های حرکت را مخدوش کرده و باعث قطع همگام‌سازی یا بروز خطاهای «Sync Loss» شود. کابل‌های ارتباطی DMCNET را همیشه داخل کانduitهای فلزی اختصاصی و دارای اتصال زمین عبور دهید و آن‌ها را با فاصله حداقل ۲۰۰ میلی‌متر از کابل‌های موتور ولتاژبالا جدا کنید.

نکات راه‌اندازی و سیم‌کشی

هنگام بارگذاری اسکریپت‌های G-code از طریق کارت Micro SD، مطمئن شوید قالب‌بندی کارت با ساختار استاندارد FAT32 مطابقت دارد. اطمینان حاصل کنید مختصات خطوط G-code از محدودیت‌های نرم‌افزاری تعریف‌شده در پارامترهای درایو تجاوز نکنند. پیش از اجرای چرخه فرمان‌های اصلی حرکت، از درگاه مستقیم Mini-USB برای بررسی الگوهای بازخورد سیگنال انکودر (UD، PD، AB یا 4AB) استفاده کنید تا از خطاهای فرار موتور جلوگیری شود.

راهنمای نصب

1. 1 AH20MC-5A را روی بک‌پلین سیستم نصب کنید و مطمئن شوید قلاب بالایی به‌درستی در جای خود قرار گرفته و ماژول با اهرم قفل‌کننده پایینی محکم شده است.
2. 2 کابل‌های شبکه DMCNET را به درگاه‌های RJ45 وصل کنید. مطمئن شوید آخرین گره شبکه مطابق مشخصات دلتا به‌درستی ترمینیت شده است.
3. 3 برق سیستم را وصل کنید. بررسی کنید که چراغ نشانگر «Power» ماژول روشن شود و نشانگر «Net» برای نمایش برقراری موفق دست‌دهی شبکه با درایوهای جانبی، ثابت بماند.
