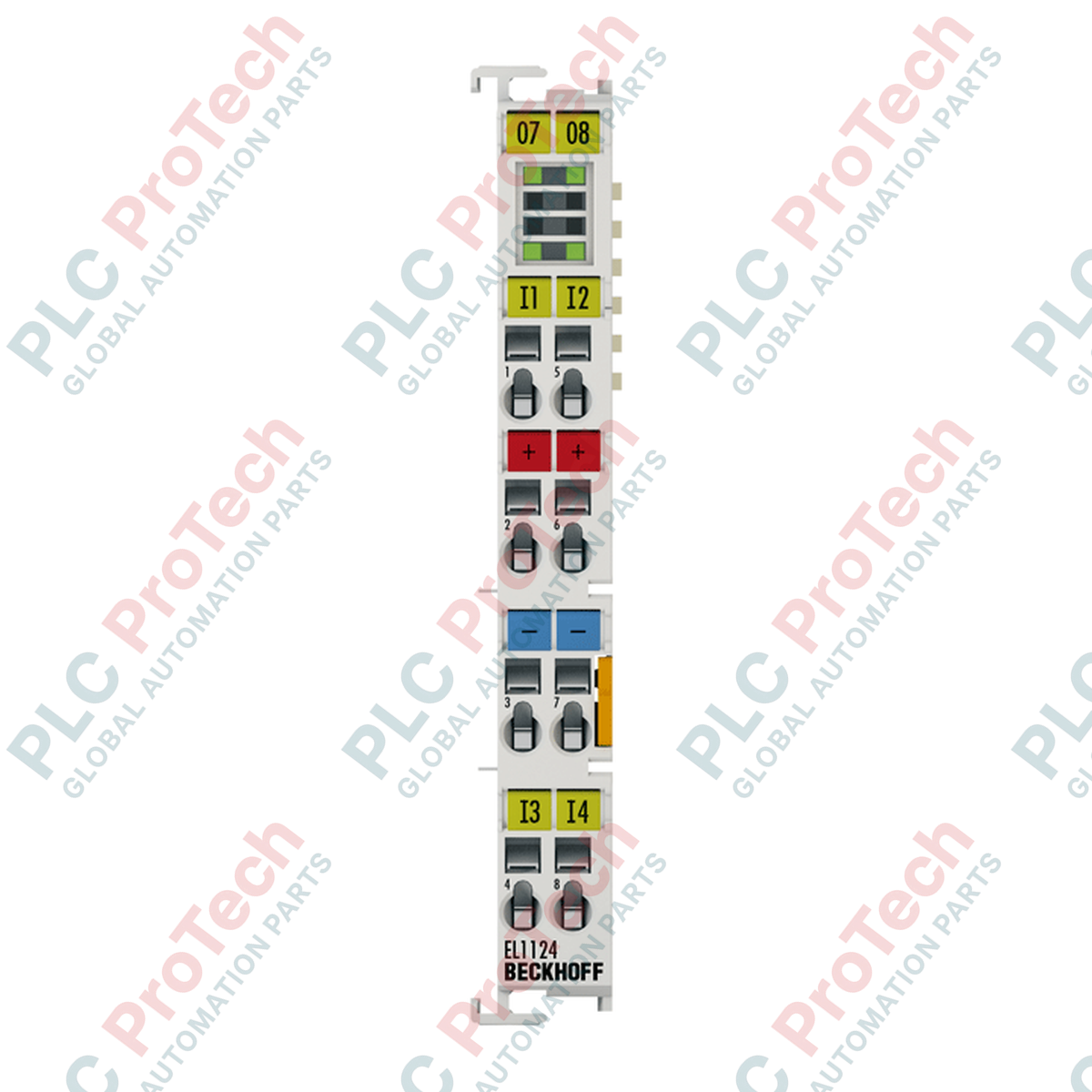

ترمینال ورودی دیجیتال فوق‌سریع چهارکاناله BECKHOFF مدل EL1124-0030، 5 V DC

مروری بر محصول

EL1124-0030 (EL11240030) یک ترمینال ورودی دیجیتال ۴ کاناله و پرسرعت است که برای سیستم ورودی/خروجی EtherCAT طراحی شده و به‌طور ویژه برای سطوح منطقی 5 V DC مهندسی شده است. این ترمینال با بهره‌گیری از فیلتر سخت‌افزاری بسیار سریع 0.05 µs، برای کاربردهای صنعتی B2B که به تشخیص تقریباً آنی سیگنال نیاز دارند، مانند شمارش پرسرعت، تحلیل مدولاسیون پهنای پالس (PWM) و اتصال به حسگرهای سریع CMOS یا TTL، ساخته شده است. EL1124-0030 امکان یکپارچه‌سازی مستقیم سیگنال‌های الکترونیکی کم‌ولتاژ را در بستر پرسرعت EtherCAT، بدون نیاز به مبدل‌های سطح سیگنال، فراهم می‌کند.

معماری سخت‌افزار و فناوری Fast CMOS

معماری EL1124-0030 بر پایه فناوری ورودی Fast CMOS است. این فناوری به ماژول اجازه می‌دهد سیگنال‌های «1» را در ولتاژهای کمتر از > 2.4 V تشخیص دهد و با خانواده‌های منطقی استاندارد TTL و CMOS پنج‌ولتی کاملاً سازگار باشد. جریان ورودی بسیار کم، یعنی 50 µA، بارگذاری روی منبع سیگنال را به حداقل می‌رساند؛ موضوعی که هنگام اتصال به مدارهای الکترونیکی حساس یا خروجی‌های با امپدانس بالا اهمیت زیادی دارد.

این ترمینال با وجود ابعاد فیزیکی کوچک خود (عرض 12 mm)، جداسازی گالوانیکی 500 V را بین پتانسیل میدان و E-bus فراهم می‌کند. این سد حفاظتی تضمین می‌کند که نویز فرکانس بالا یا خطاهای الکتریکی در سمت منطق 5 V، با کنترلر اصلی یا سایر ماژول‌های EtherCAT در سگمنت تداخل نداشته باشند.

مشخصات فنی

سؤالات متداول فنی

فیلتر 0.05 µs در مقایسه با ترمینال‌های استاندارد چقدر سریع است؟

یک ترمینال ورودی دیجیتال استاندارد، مانند EL1008، معمولاً زمان فیلتری برابر با 3.0 ms دارد. EL1124-0030 تقریباً 60,000 برابر سریع‌تر است و می‌تواند پالس‌های میکروثانیه‌ای را که ورودی/خروجی استاندارد کاملاً از دست می‌دهد، ثبت کند.

آیا می‌توانم از این ترمینال با سیگنال‌های 24 V DC استفاده کنم؟

خیر. اعمال 24 V DC به EL1124-0030 احتمالاً به مدار ورودی Fast CMOS آسیب می‌زند. این ترمینال صرفاً برای ولتاژ نامی 5 V DC طراحی شده است. برای کاربردهای 24 V از سری EL10xx یا EL11xx استفاده کنید.

مزیت فناوری اتصال سه‌سیمه چیست؟

فناوری سه‌سیمه به شما امکان می‌دهد منبع تغذیه اختصاصی 5 V و زمین (GND) را مستقیماً از ترمینال به حسگر وصل کنید. این ویژگی برای حسگرهای مجاورت یا انکودرهای 5 V که برای عملکرد به منبع تغذیه محلی پایدار نیاز دارند، ایده‌آل است.

راهنمای مهندسی و نصب

• یکپارچگی سیگنال: با توجه به زمان پاسخ فوق‌سریع 0.05 µs، این ترمینال به تداخل الکترومغناطیسی (EMI) بسیار حساس است. برای خطوط سیگنال 5 V همیشه از کابل‌های شیلددار استفاده کنید و برای جلوگیری از ایجاد ورودی‌های کاذب بر اثر نویز فرکانس بالا، شیلد را در نقطه ورود به تابلو به زمین متصل کنید.

• انتخاب منبع تغذیه: اطمینان حاصل کنید که منبع 5 V DC سمت میدان، تنظیم‌شده و دارای مدار جداسازی مناسب باشد. ریپل قابل‌توجه روی خط 5 V می‌تواند از آستانه‌های منطقی (0.8 V تا 2.4 V) عبور کند و به ناپایداری وضعیت سیگنال منجر شود.

• سیم‌کشی و ترمینیشن: این ترمینال از سیم‌کشی قابل‌جدا شدن (سری ES) پشتیبانی می‌کند و امکان جدا کردن بلوک اتصال را برای تعمیر و نگهداری سریع‌تر فراهم می‌سازد. برای فعال کردن گیره‌های فنری از پیچ‌گوشتی استفاده کنید و برای اتصال مطمئن، طول لخت‌کردن سیم را 8 تا 9 mm در نظر بگیرید.

مزایای مهندسی

EL1124-0030 ابزاری تخصصی برای مهندسی سامانه‌های با دینامیک بالا است. توانایی آن در پردازش سیگنال‌های 5 V با تأخیر کمتر از یک میکروثانیه، این ترمینال را به گزینه‌ای ممتاز برای وظایف اندازه‌گیری و همگام‌سازی «حین اجرا» تبدیل می‌کند. این ترمینال با گواهی ATEX Zone 2 می‌تواند با ایمنی در محیط‌های خطرناک، مانند آزمایشگاه‌های تحقیقات شیمیایی یا تجهیزات تخصصی آزمون سوخت، به کار گرفته شود. برای سازندگان ماشین‌آلات B2B، این ترمینال هزینه و پیچیدگی بردهای خارجی آماده‌سازی سیگنال را حذف می‌کند و رابطی مستقیم و بومی EtherCAT برای سریع‌ترین سیگنال‌های الکترونیکی سامانه فراهم می‌آورد.
