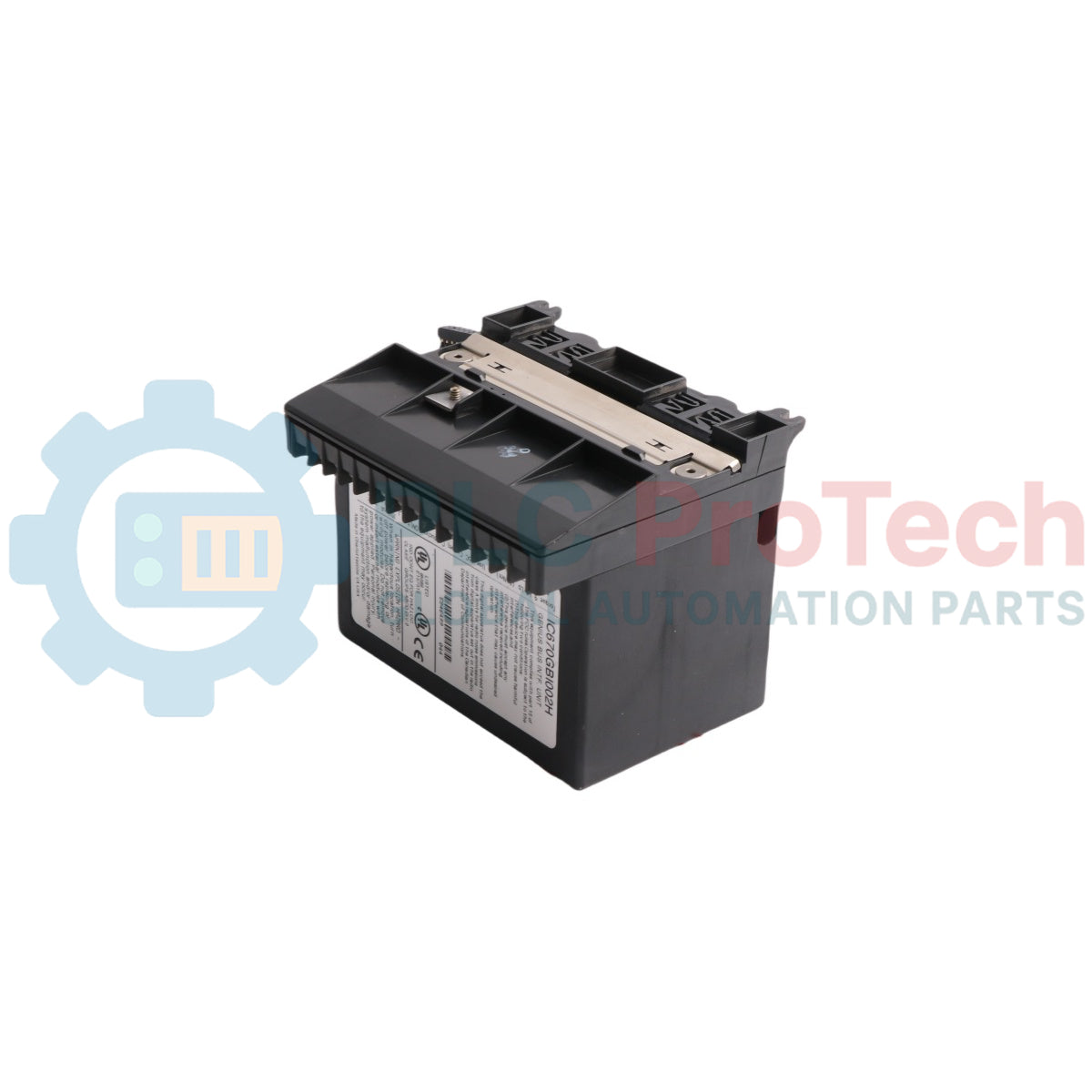

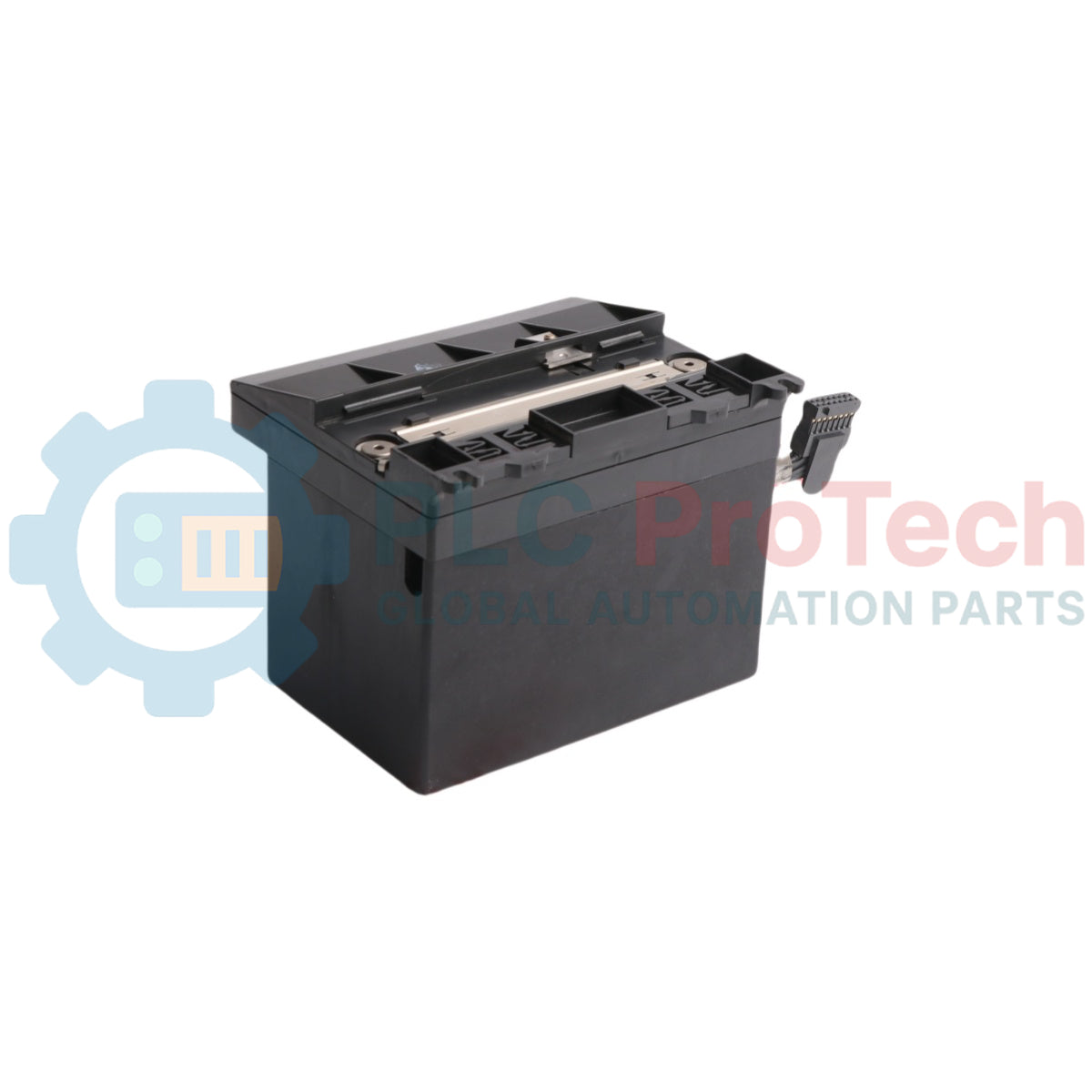

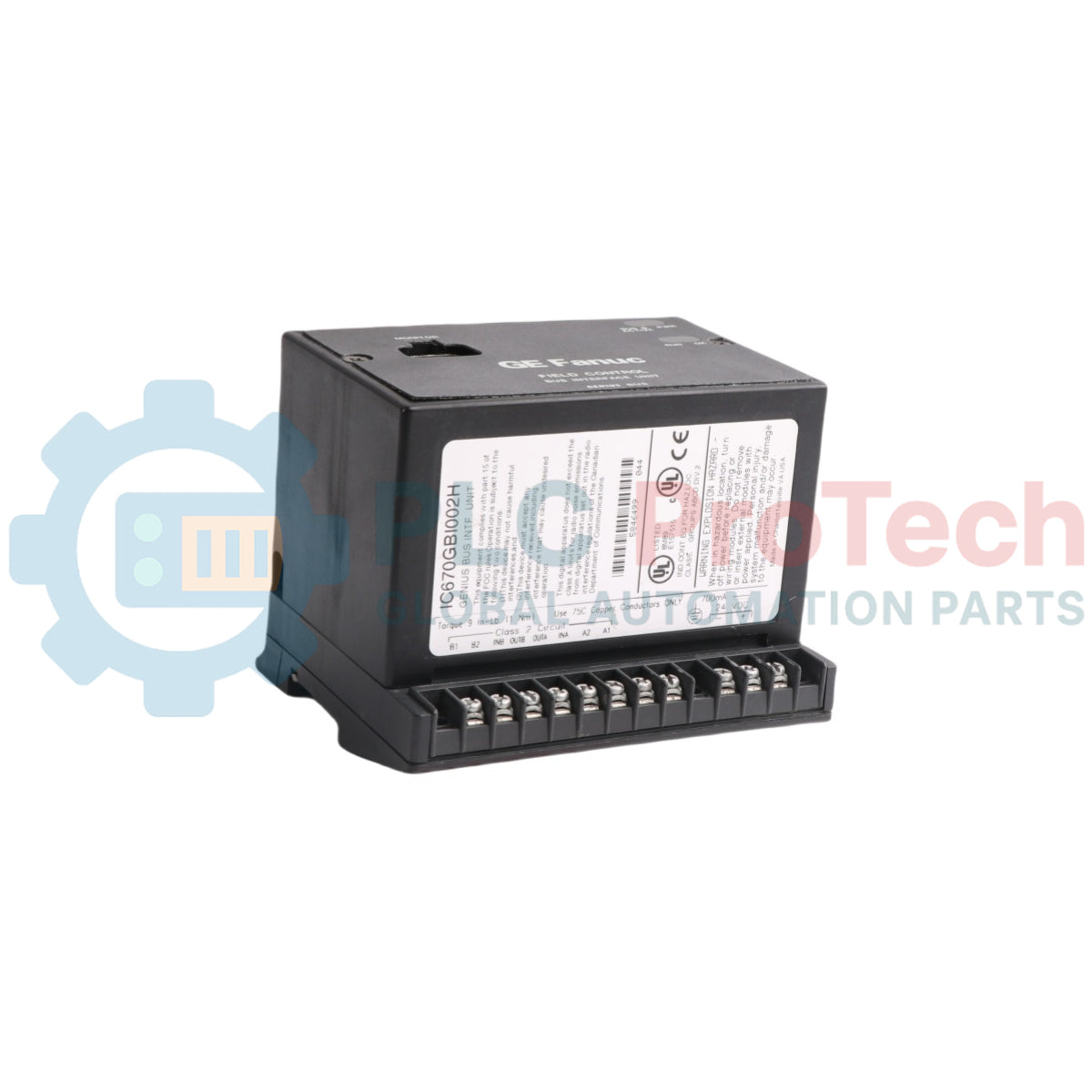

واحد رابط باس کنترل میدانی GE Fanuc IC670GBI002

مرور کلی محصول

 GE IC670GBI002 (IC670GBI002) به‌عنوان یک واحد رابط گذرگاه (BIU) با عملکرد بالا در معماری ورودی/خروجی غیرمتمرکز GE Field Control عمل می‌کند. این ماژول که برای اتوماسیون صنعتی حیاتی طراحی شده است، به‌عنوان دروازه هوشمند بین Genius Bus و ماژول‌های ورودی/خروجی محلی عمل می‌کند. این واحد به‌طور گسترده در نیروگاه‌ها، تأسیسات تولیدی سنگین و سامانه‌های تصفیه آب، یعنی جاهایی که هوشمندی توزیع‌شده اهمیت زیادی دارد، به کار می‌رود.  IC670GBI002 با تسهیل تبادل سریع داده و ارائه عیب‌یابی محلی، زمان ازکارافتادگی سامانه را به‌طور چشمگیری کاهش داده و پیچیدگی سیم‌کشی را به حداقل می‌رساند و در محیط‌های دارای نویز الکترومغناطیسی، یکپارچگی سیگنال را تضمین می‌کند.

پیکربندی فنی

 IC670GBI002 بر پایه معماری سخت‌افزاری ماژولار ساخته شده است که برای یکپارچه‌سازی بی‌دردسر با شبکه Genius طراحی شده است. این واحد زمان‌بندی ارتباطات و نگاشت داده‌ها را برای حداکثر ۸ ماژول ورودی/خروجی Field Control در هر ایستگاه مدیریت می‌کند. یکی از ویژگی‌های مهم این واحد، حافظه داخلی غیرفرّار آن است که پارامترهای پیکربندی را ذخیره می‌کند و امکان تعویض «داغ» ماژول‌های ورودی/خروجی را بدون پیکربندی مجدد کل گره فراهم می‌سازد. این واحد از گزارش‌دهی جامع عیب‌یابی، از جمله تشخیص قطع‌شدن ماژول ورودی/خروجی و خطاهای توازن گذرگاه، پشتیبانی می‌کند. طراحی فیزیکی آن بر دفع حرارت و ایزولاسیون سیگنال تمرکز دارد و دارای محفظه‌ای مقاوم است که به‌ securely روی ریل استاندارد DIN یا پایه نصب تخصصی کلیپ می‌شود.

مشخصات فنی

پرسش‌های متداول فنی

چگونه آدرس Genius Bus را برای IC670GBI002 تنظیم کنم؟

آدرس گذرگاه از طریق مانیتور دستی یا ابزار پیکربندی نرم‌افزار PLC تنظیم می‌شود. اطمینان حاصل کنید که هر گره در شبکه Genius دارای یک آدرس سریال منحصربه‌فرد در گذرگاه (0-31) باشد.

آیا این ماژول از افزونگی برای حلقه‌های کنترل حیاتی پشتیبانی می‌کند؟

IC670GBI002 را می‌توان در معماری‌های افزونه Genius Bus که از کابل‌های دوگانه استفاده می‌کنند به کار برد، اما خود واحد یک نقطه رابط منفرد برای بانک ورودی/خروجی محلی محسوب می‌شود.

نشانگرهای LED اصلی هنگام بروز خطا چه چیزی را نشان می‌دهند؟

این واحد دارای یک LED با عنوان «OK» و یک LED با عنوان «حضور گذرگاه» است. چشمک‌زدن LED «OK» معمولاً نشان‌دهنده خرابی آزمون خودکار سخت‌افزار یا ناهماهنگی پیکربندی بین BIU و ماژول‌های ورودی/خروجی متصل است.

راهنمای مهندسی و نصب

• ترمینیشن شبکه: برای جلوگیری از بازتاب سیگنال و خراب‌شدن داده‌ها در Genius Bus، باید در هر دو انتهای فیزیکی شبکه زنجیره‌ای یک مقاومت ترمینیشن نصب کنید. مقدار مقاومت باید با امپدانس مشخصه کابل مطابقت داشته باشد که معمولاً 75، 100 یا 150 اهم است.

• شیلدینگ و اتصال به زمین: همیشه از کابل زوج‌تابیده شیلددار باکیفیت (برای مثال Belden 9841) استفاده کنید. اطمینان حاصل کنید که شیلد در سراسر شبکه پیوسته باشد، اما فقط در یک نقطه به زمین متصل شود تا از ایجاد حلقه‌های زمین که می‌توانند نویز EMI را وارد جریان داده پرسرعت کنند، جلوگیری شود.

• مدیریت حرارت: هنگام نصب واحد درون محفظه، حداقل فاصله 50 mm را در بالا و پایین ماژول حفظ کنید تا همرفت طبیعی هوا امکان‌پذیر باشد. در محیط‌های با دمای بالا، برای نگه‌داشتن دمای شاسی داخلی زیر 60 deg C، خنک‌کاری با هوای اجباری توصیه می‌شود.
