تولیدکننده: General Electric
شماره محصول: IC693MDL940
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول خروجی رله
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 400g
ابعاد: ۳٫۵ سانتیمتر × ۱۳ سانتیمتر × ۱۳٫۵ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

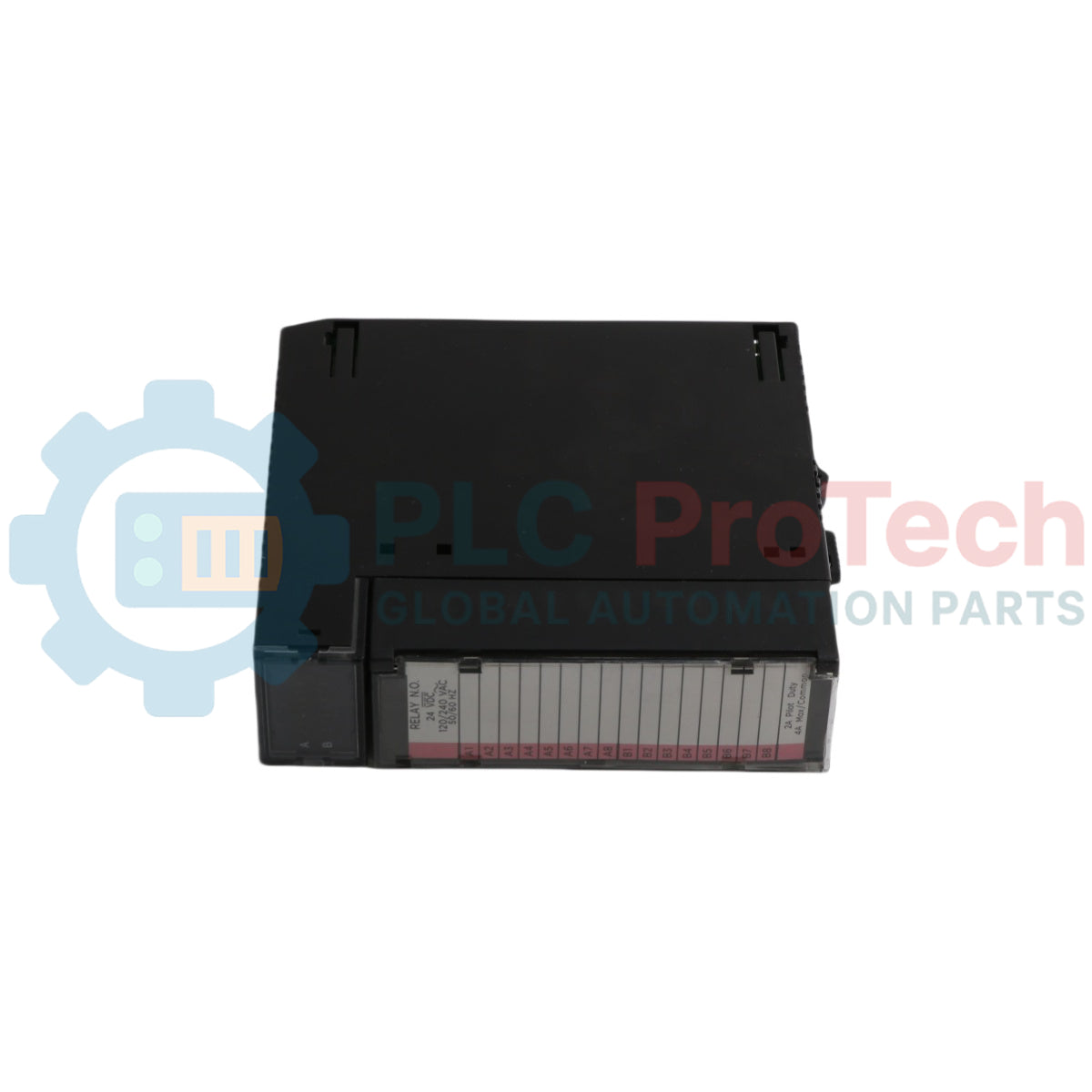

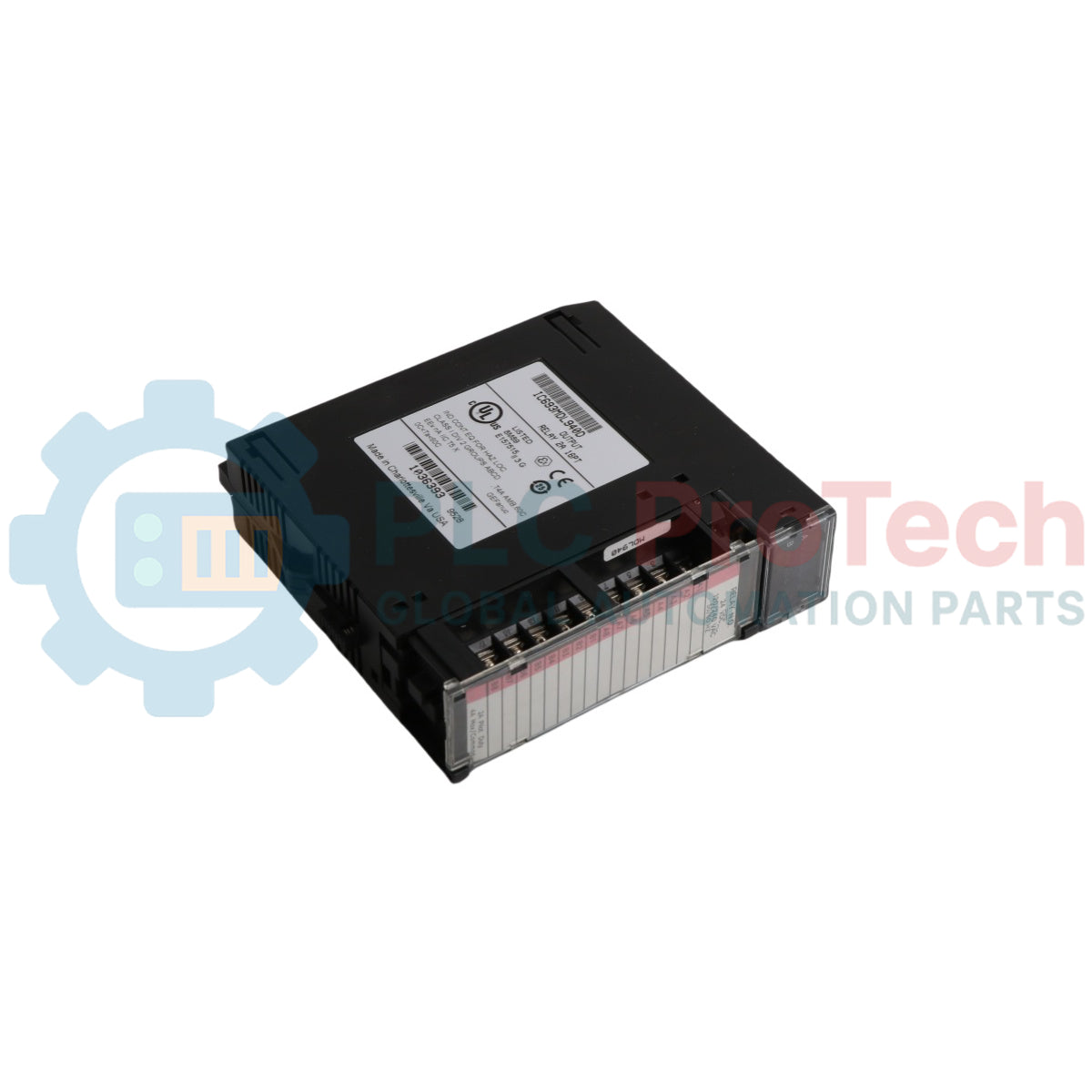

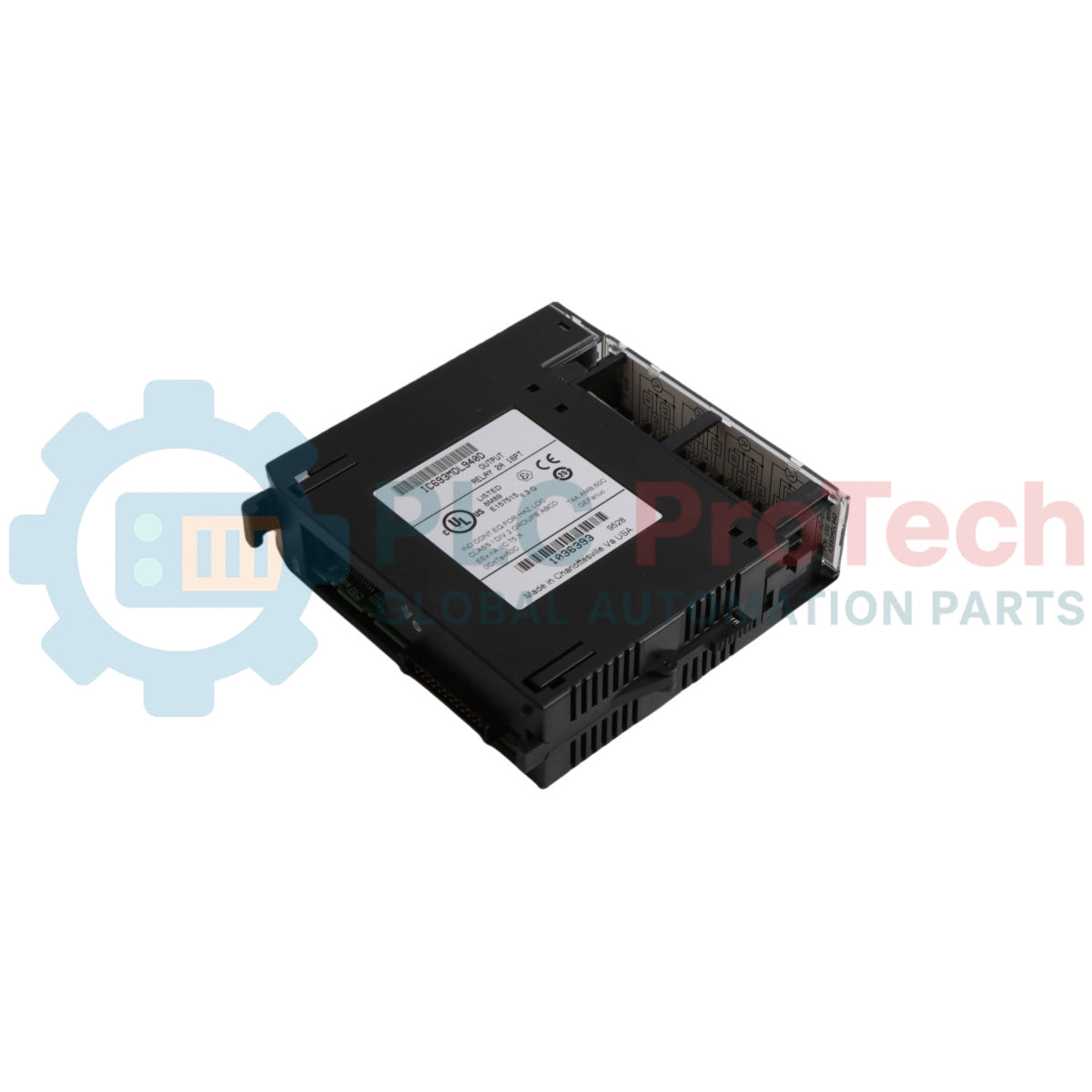

General Electric IC693MDL940 بهعنوان یک ماژول خروجی رلهای با ظرفیت بالا در اکوسیستم کنترلکننده منطقی برنامهپذیر (PLC) Series 90-30 عمل میکند. این ماژول ۱۶ نقطه خروجی ایزوله ارائه میدهد و از منطق رلهای «Form C» (بهطور معمول باز/بهطور معمول بسته) برای مدیریت انواع بارها استفاده میکند. مهندسان از این ماژول برای ایجاد ارتباط میان منطق PLC با ولتاژ پایین و تجهیزات میدانی پرقدرت، مانند راهاندازهای موتور، شیرهای برقی و نشانگرها، استفاده میکنند. IC693MDL940 با فراهمکردن ایزولاسیون فیزیکی میان گذرگاه داخلی PLC و مدارهای خارجی میدان، از تجهیزات الکترونیکی حساس کنترل در برابر جهشهای ولتاژ و نویز الکتریکی محافظت میکند. ساختار مقاوم رله مکانیکی آن، عملکرد سوئیچینگ قابلاعتمادی را در محیطهای صنعتی دشوار، از جمله تأسیسات تصفیه آب و سامانههای توزیع برق خطوط مونتاژ، تضمین میکند.
برخلاف ماژولهای استاندارد که فقط کنتاکتهای بهطور معمول باز ارائه میدهند، IC693MDL940 دارای ۱۶ رله Form C است. این ویژگی برای هر نقطه خروجی، یک کنتاکت بهطور معمول باز (NO) و یک کنتاکت بهطور معمول بسته (NC) فراهم میکند و امکان پیادهسازی پیکربندیهای پیچیده اینترلاک و سیمکشی ایمن در برابر خرابی را بدون رلههای خارجی اضافی فراهم میسازد.
معماری این ماژول یک سد ایزولاسیون ۱۵۰۰V RMS میان سیمکشی سمت میدان و منطق بکپلین ایجاد میکند. این طراحی با ایزولاسیون گالوانیکی از ایجاد حلقههای زمین جلوگیری میکند و تضمین میکند که خرابی شدید تجهیزات میدان به CPU یا سایر ماژولهای ورودی/خروجی در رک آسیب نرساند.
ماهیت مکانیکی کنتاکتها به این ماژول اجازه میدهد منابع برق AC و DC را سوئیچ کند. این ماژول در گستره وسیعی، از سیگنالهای سطح پایین 5V DC تا 125V DC یا 240V AC، بهطور مؤثر کار میکند و راهکاری جامع برای تابلوهای کنترل با ولتاژهای ترکیبی ارائه میدهد.
| پارامتر | جزئیات مشخصات |
| شماره مدل | IC693MDL940 |
| نوع ماژول | خروجی رلهای (Form C) |
| نقاط خروجی | ۱۶ نقطه (ایزوله) |
| ولتاژ کاری | 5 تا 250 VAC / 5 تا 125 VDC |
| جریان بار | حداکثر 2.0 آمپر برای هر نقطه |
| حداکثر بار هر ماژول | 4.0 آمپر (مجموع) |
| زمان پاسخ (حداکثر) | 15 میلیثانیه (روشن/خاموش) |
| مصرف توان | 7 mA از گذرگاه +5V / 135 mA از گذرگاه رله |
| عمر کنتاکت | ۱۰۰٬۰۰۰ عملکرد در بار نامی |
| نشانگرهای وضعیت | یک LED برای هر نقطه (سمت منطق) |
برای تسهیل سیمکشی، کاربران باید ترمینال لولایی جلویی را جدا کنند. اطمینان حاصل کنید که همه سیمهای میدان مطابق پینآوت تعیینشده برای ترمینالهای NO، NC و Common متصل شده باشند. ترمینالهای پیچی را با گشتاور مشخصشده سفت کنید تا در شرایط لرزش شدید از ایجاد جرقه جلوگیری شود.
اگرچه هر نقطه از 2A پشتیبانی میکند، جریان کل ماژول نباید از 4 آمپر بیشتر شود. مهندسان باید بارهای پرجریان را میان چند ماژول توزیع کنند یا در صورتی که جریان تجمعی مصرفی در معرض عبور از محدودیتهای توان بکپلین باشد، از رلههای واسط خارجی استفاده کنند.
هنگام سوئیچکردن بارهای القایی، مانند شیرهای برقی و کنتاکتورها، مدارهای سرکوب خارجی نصب کنید؛ برای نمونه، اسنابرهای RC برای AC یا دیودهای هرزگرد برای DC را بهصورت موازی با بار قرار دهید. این کار با بهحداقلرساندن قوس الکتریکی هنگام قطع مدار، عمر مکانیکی کنتاکتهای رله را افزایش میدهد.
IC693MDL940 بهدلیل طول عمر بالا و یکپارچهسازی «وصل و استفاده» در پلتفرم GE Fanuc Series 90-30 متمایز است. این ماژول از درج داغ در هر شکاف ورودی/خروجی موجود پشتیبانی میکند (مشروط به قطع و وصل برق رک مطابق پروتکلهای ایمنی) و آن را به گزینهای ایدئال برای توسعه سامانه تبدیل میسازد. منطق داخلی ماژول از گذرگاه توان رله +24V منبع تغذیه PLC استفاده میکند و تضمین میکند سیمپیچهای رله حتی هنگام پردازش سنگین منطق کنترل نیز بهطور مطمئن فعال شوند. آرایه LED قابل مشاهده، بازخورد تشخیصی فوری ارائه میدهد و به تیمهای نگهداری اجازه میدهد هنگام عیبیابی، وضعیت خروجی را با یک نگاه بررسی کنند.
پرسش ۱: آیا IC693MDL940 برای رلهها به منبع تغذیه خارجی نیاز دارد؟
پاسخ ۱: ماژول توان سیمپیچ خود را از گذرگاه توان رله +24V DC تأمینشده توسط منبع تغذیه Series 90-30 از طریق بکپلین دریافت میکند. بااینحال، برقی که از طریق کنتاکتها سوئیچ میشود باید از یک منبع خارجی میدان تأمین شود.
پرسش ۲: آیا میتوانم ولتاژهای AC و DC را در یک ماژول ترکیب کنم؟
پاسخ ۲: بله. ازآنجاکه هر نقطه رله بهصورت مکانیکی ایزوله است، میتوانید ولتاژها و قطبیتهای مختلف را در نقاط گوناگون سوئیچ کنید، مشروط بر اینکه به مقادیر نامی ولتاژ هر نقطه پایبند باشید.
پرسش ۳: تفاوت این ماژول با ماژول MDL930 چیست؟
پاسخ ۳: ماژول MDL930 معمولاً کنتاکتهای «Form A» (بهطور معمول باز) ارائه میدهد، درحالیکه MDL940 دارای کنتاکتهای «Form C» (تغییر وضعیت) است و انعطافپذیری بسیار بیشتری برای طرحهای سیمکشی پیچیده فراهم میکند.
پرسش ۴: اگر LED خروجی روشن باشد اما تجهیز میدان خاموش باشد، چه اقدامی باید انجام دهم؟
پاسخ ۴: این وضعیت میتواند نشاندهنده سوختن فیوز میدان، قطعشدن سیم میدان یا فرسودهشدن کنتاکتهای رله باشد. هنگام فعالبودن LED، پیوستگی مدار میان ترمینالهای Common و NO را بررسی کنید.
