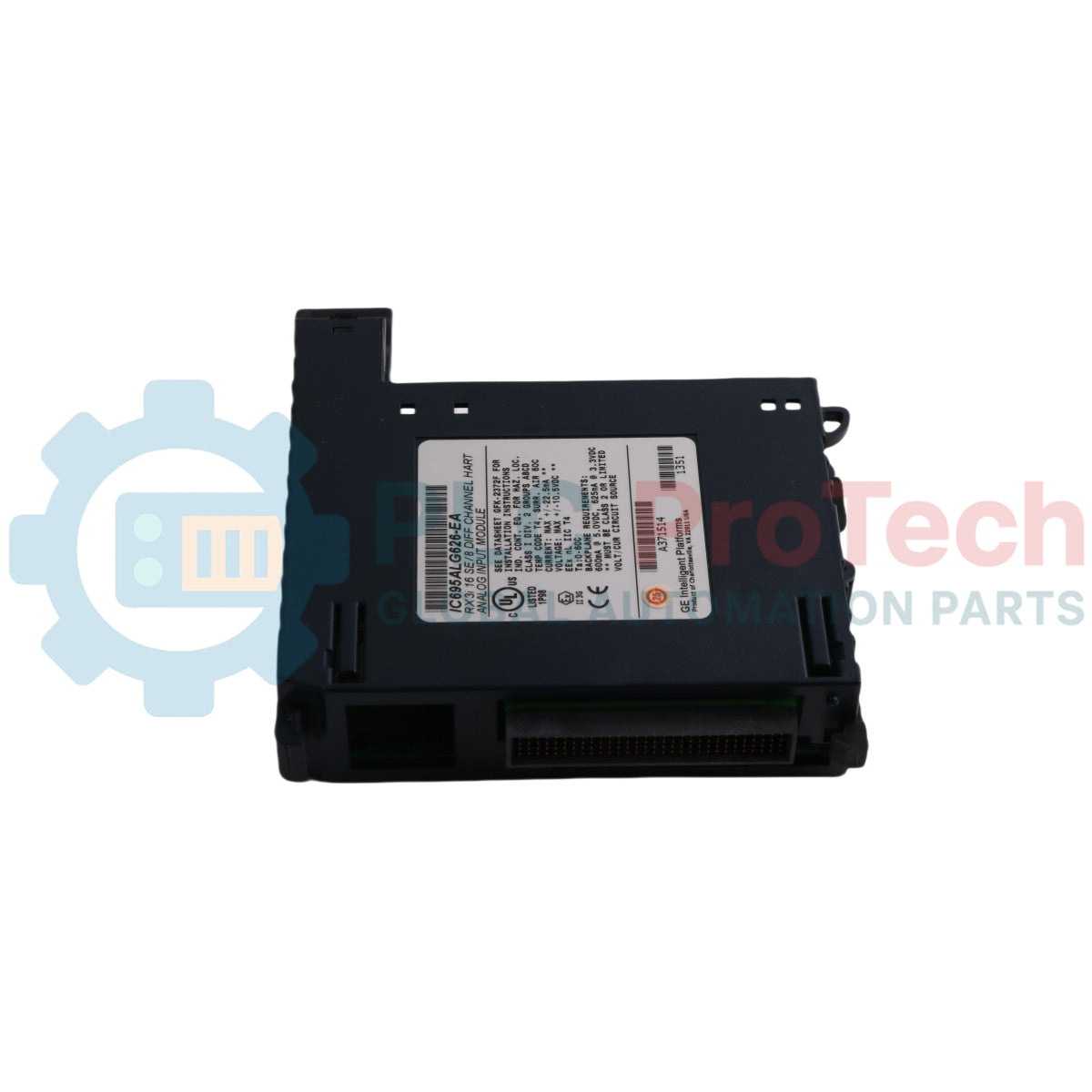

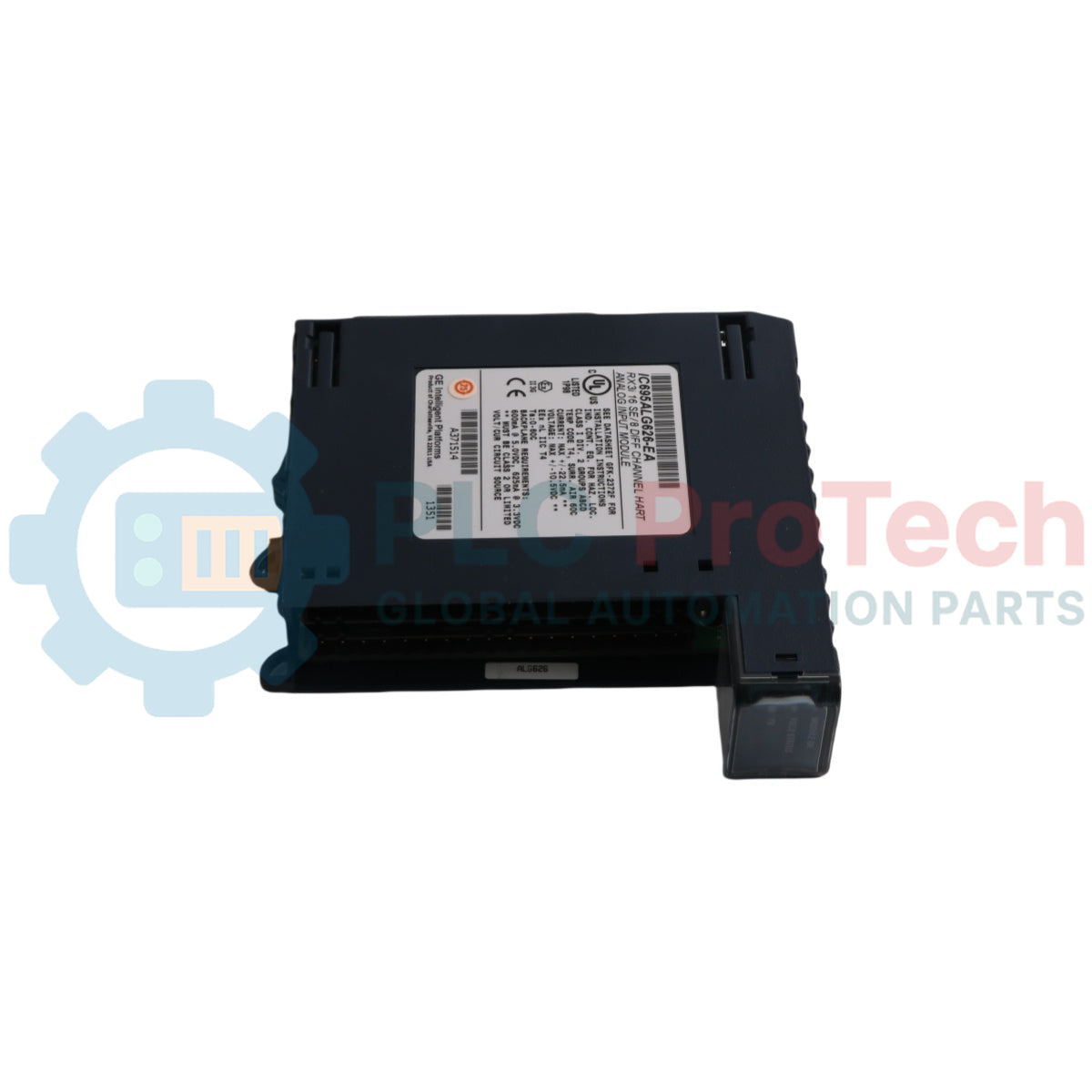

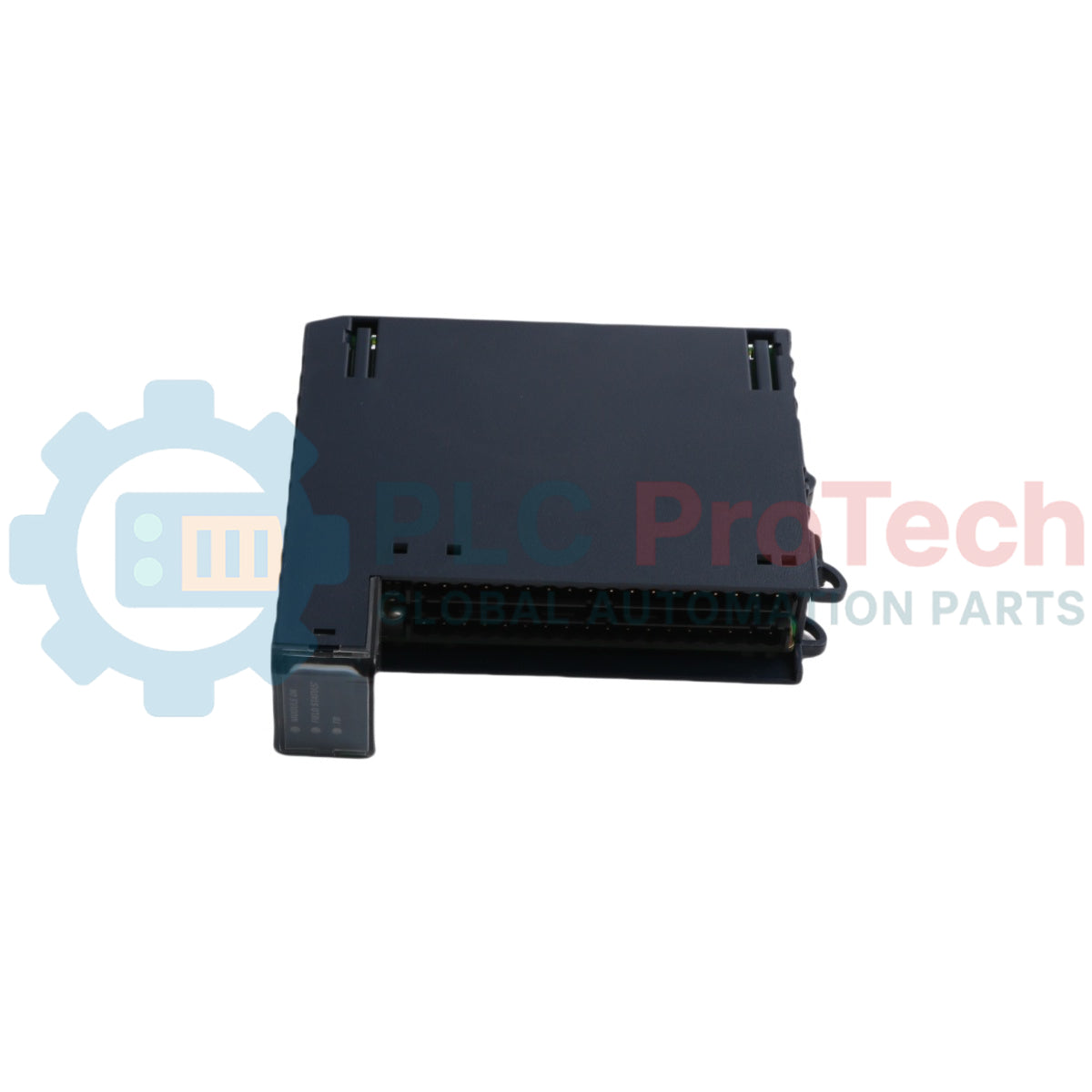

ماژول ورودی آنالوگ IC695ALG626 از GE Fanuc برای PACSystems RX3i با HART

مروری بر محصول

IC695ALG626 (IC695ALG626) یک ماژول ورودی آنالوگ با وضوح بالا است که برای پلتفرم‌های کنترلی GE Fanuc PACSystems RX3i طراحی شده است. این ماژول ۱۶ کانال ورودی آنالوگ تک‌سَر یا ۸ کانال ورودی آنالوگ تفاضلی را با قابلیت ارتباط یکپارچه HART 5.0 ارائه می‌دهد. مهندسان از این ماژول در سامانه‌های کنترل توربین، اسکیدهای فرایندی پالایشگاه، پایش تولید برق و ابزار دقیق حیاتی کارخانه استفاده می‌کنند؛ جاهایی که دریافت دقیق سیگنال‌های آنالوگ ضروری است.

این طراحی چهار مودم داخلی HART را یکپارچه کرده و از عیب‌یابی هم‌زمان دستگاه‌های آنالوگ و دیجیتال پشتیبانی می‌کند. پیکربندی نرم‌افزاری، جامپرهای سخت‌افزاری را حذف کرده و راه‌اندازی را ساده می‌کند. کالیبراسیون خودکار داخلی، فیلترگذاری پیشرفته و رد نویز بالا، پایداری اندازه‌گیری را در محیط‌های دارای نویز الکتریکی شدید حفظ می‌کنند. این ماژول از محدوده‌های ولتاژ و جریان، از جمله حلقه‌های ۴ تا ۲۰ میلی‌آمپر که معمولاً در ترانسمیترهای میدانی استفاده می‌شوند، پشتیبانی می‌کند. تبدیل ADC با وضوح ۲۴ بیت، بازخورد دقیق فرایند را تضمین کرده و انحراف کنترل و خطر خاموشی‌های پیش‌بینی‌نشده را کاهش می‌دهد.

پیکربندی فنی

ماژول IC695ALG626 در Backplane یونیورسال RX3i نصب می‌شود و مستقیماً با CPUهای RX3i ارتباط برقرار می‌کند. هر کانال از پیکربندی مستقل برای ورودی‌های ولتاژ یا جریان پشتیبانی می‌کند. چهار مودم داخلی HART گروه‌های کانال را مالتی‌پلکس می‌کنند تا عیب‌یابی دستگاه بدون سخت‌افزار اضافی امکان‌پذیر شود.

این ماژول پشتیبانی می‌کند از:

• ۱۶ ورودی تک‌سَر یا ۸ ورودی تفاضلی
• ارتباط HART 5.0 برای هر گروه کانال
• تبدیل ADC با دقت ۲۴ بیت و خروجی ممیز شناور
• فیلترهای قابل انتخاب نرم‌افزاری از ۸ هرتز تا ۵۰۰ هرتز
• مقیاس‌بندی و پیکربندی هشدار برای هر کانال
• کالیبراسیون خودکار هنگام راه‌اندازی
• تشخیص مدار باز و گزارش خطا

محدوده‌های ولتاژ و جریان شامل موارد زیر هستند:

• 0 تا 20 mA
• 4 تا 20 mA
• مثبت و منفی 20 mA
• مثبت و منفی 10 V
• 0 تا 10 V
• مثبت و منفی 5 V
• 0 تا 5 V
• 1 تا 5 V

مشخصات فنی

پرسش‌های متداول فنی

آیا IC695ALG626 از ارتباط HART در هر کانال پشتیبانی می‌کند؟
بله. ماژول از ارتباط HART از طریق چهار مودم داخلی پشتیبانی می‌کند. کانال‌ها در گروه‌های مودم مالتی‌پلکس می‌شوند.

کدام CPU برای این ماژول موردنیاز است؟
سیستم‌افزار CPU مدل RX3i نسخه 3.5 یا بالاتر موردنیاز است. نرم‌افزار Machine Edition نسخه 5.5 یا جدیدتر، ماژول را پیکربندی می‌کند.

آیا ماژول می‌تواند با ورودی‌های تفاضلی کار کند؟
بله. ماژول را از طریق پیکربندی نرم‌افزاری برای 8 ورودی تفاضلی پیکربندی کنید.

کدام بلوک‌های ترمینال سازگار هستند؟
بلوک‌های ترمینال IC694TBB032، IC694TBB132، IC694TBS032 و IC694TBS132 پشتیبانی می‌شوند.

راهنمای مهندسی و نصب

برای حلقه‌های HART با جریان 4 تا 20 mA از سیم‌کشی زوج به‌هم‌تابیده شیلددار استفاده کنید. برای جلوگیری از حلقه‌های زمین، شیلد را فقط در یک انتها زمین کنید.

دستگاه‌های HART را بین گروه‌های کانال 1، 5، 9 و 13 توزیع کنید تا زمان به‌روزرسانی به حداقل برسد. این کار تأخیر مالتی‌پلکس را کاهش می‌دهد.

ماژول را در شکاف‌هایی با جریان هوای کافی نصب کنید. حالت جریان با تعداد کانال بالا بار حرارتی را افزایش می‌دهد.
