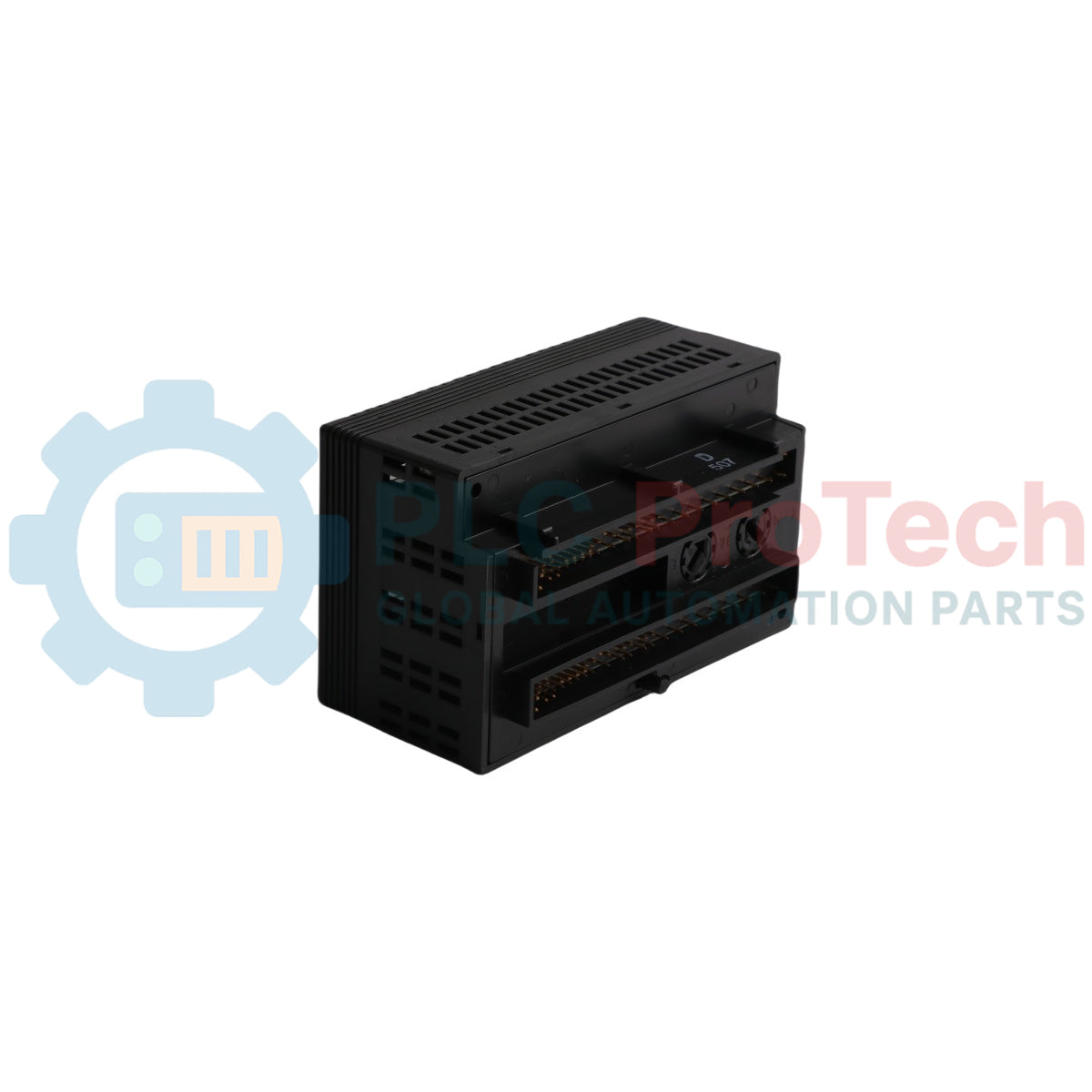

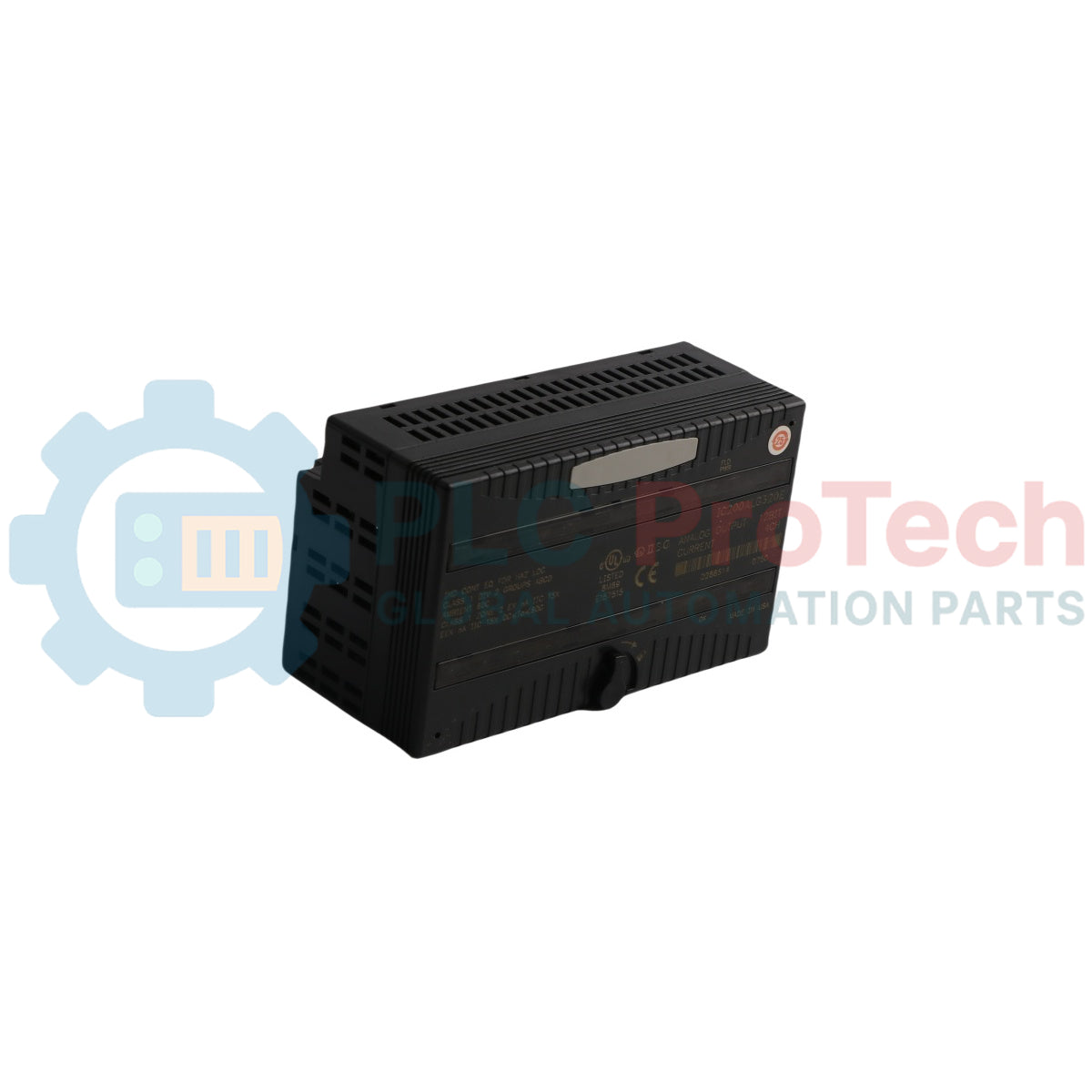

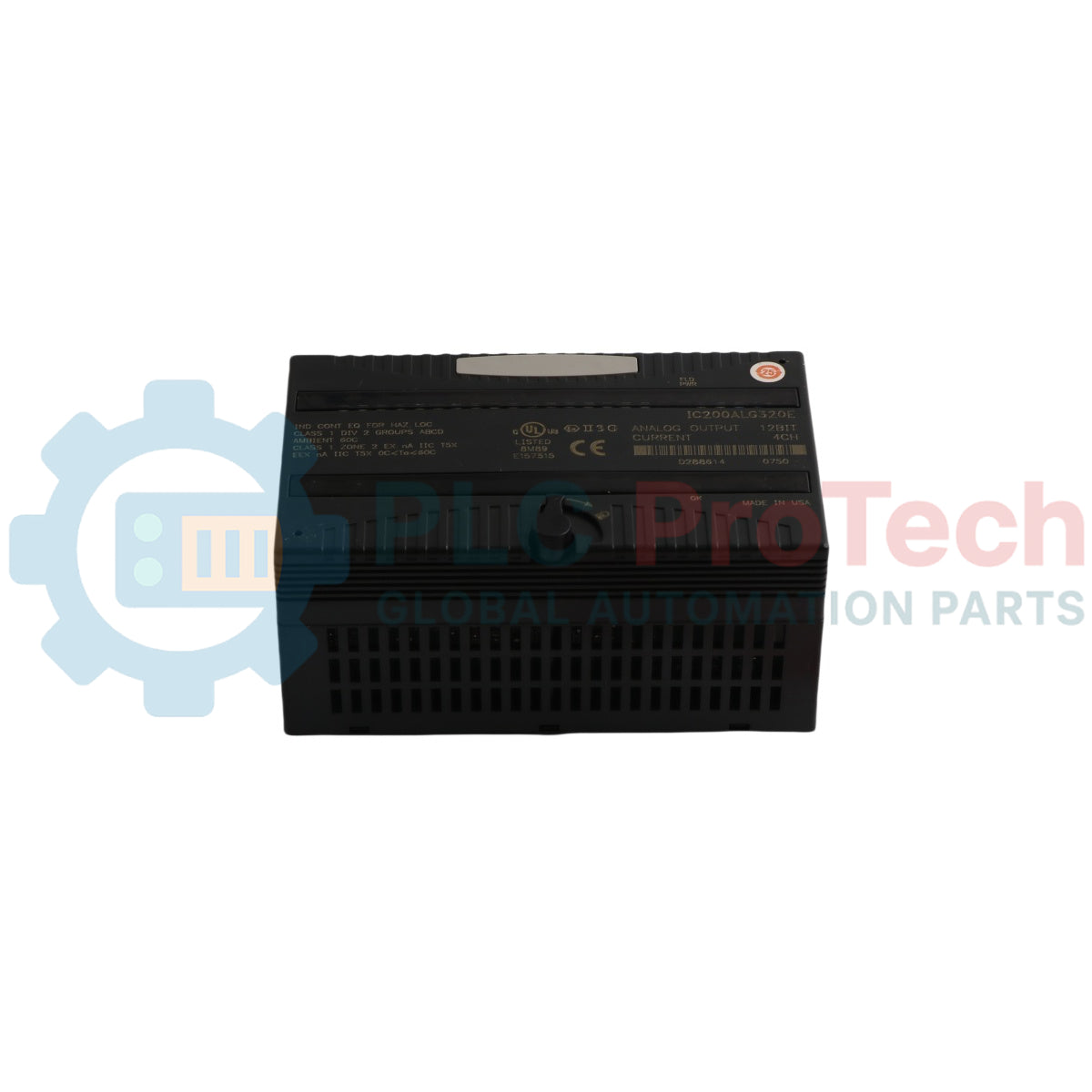

ماژول خروجی آنالوگ GE Fanuc VersaMax IC200ALG320

مروری بر محصول

این IC200ALG320 (IC200-ALG-320) یک ماژول خروجی آنالوگ ۴ کاناله و بسیار دقیق از خانواده GE VersaMax است. این ماژول برای ارائه سیگنال‌های ولتاژی تک‌قطبی در بازه ۰ تا +۱۰ VDC، به‌منظور کنترل شیرهای تناسبی، درایوهای سرعت متغیر و سایر عملگرها در سیستم‌های اتوماسیون صنعتی طراحی شده است. IC200ALG320 که به‌دلیل ابعاد فشرده و سهولت یکپارچه‌سازی شناخته می‌شود، داده‌های دیجیتال دریافتی از CPU یا واحد رابط شبکه (NIU) را به سیگنال‌های آنالوگ پایدار و کم‌نویز تبدیل می‌کند. طراحی ماژولار آن امکان «تعویض در حالت روشن» و نصب آسان روی ریل DIN را فراهم می‌کند و آن را به گزینه‌ای قابل‌اعتماد برای کنترل غیرمتمرکز در کاربردهای تهویه مطبوع، تصفیه آب و تولید سبک تبدیل می‌سازد.

پیکربندی فنی

این ماژول دارای تفکیک‌پذیری ۱۲ بیتی است که کنترل دقیق سیگنال خروجی را تضمین می‌کند. هر یک از چهار کانال مستقل است، هرچند همه آن‌ها زمین مشترک دارند. معماری VersaMax الکترونیک ماژول را از سیم‌کشی میدان، از طریق یک پایه ترمینال (که جداگانه فروخته می‌شود)، جدا می‌کند؛ این ویژگی امکان سیم‌کشی دائمی و نگهداری ساده‌تر را فراهم می‌سازد. ماژول دارای عیب‌یابی داخلی برای پایش سلامت مبدل‌های D/A است و نشانگرهای وضعیت LED برای «OK» و «User Power» دارد تا عیب‌یابی سریع در محل آسان‌تر شود.

مشخصات فنی

پرسش‌های متداول فنی

آیا این ماژول برای کارکرد به منبع تغذیه خارجی نیاز دارد؟

بله. IC200ALG320 برای راه‌اندازی مدارهای خروجی آنالوگ به منبع تغذیه خارجی +۲۴ VDC نیاز دارد. این برق معمولاً از طریق پایه ترمینال تأمین می‌شود. اگر LED مربوط به «User Power» خاموش باشد، خروجی‌های آنالوگ حتی در صورت قرار داشتن PLC در حالت Run نیز کار نخواهند کرد.

اگر PLC ارتباط خود را متوقف کند، رفتار «پیش‌فرض» چیست؟

در هنگام پیکربندی در Proficy Machine Edition، می‌توانید رفتار «حفظ آخرین وضعیت» یا «خروجی پیش‌فرض» را تنظیم کنید. این تنظیم تضمین می‌کند که در صورت قطع ارتباط، سیگنال ۰ تا ۱۰ ولت یا روی مقدار فعلی خود باقی بماند یا به یک ولتاژ از پیش تعیین‌شده و ایمن (معمولاً ۰ ولت) کاهش یابد.

آیا می‌توانم از این ماژول برای حلقه‌های جریان ۴ تا ۲۰ میلی‌آمپر استفاده کنم؟

خیر. IC200ALG320 فقط یک ماژول ولتاژی (۰ تا ۱۰ ولت) است. برای کاربردهای حلقه جریان، به  IC200ALG321 نیاز دارید که معادل ۰ تا ۲۰ میلی‌آمپر/۴ تا ۲۰ میلی‌آمپر است.

راهنمای مهندسی و نصب

• محافظت سیگنال: سیگنال‌های آنالوگ به‌شدت در معرض تداخل الکترومغناطیسی (EMI) قرار دارند. همیشه از کابل زوج‌تابیده شیلددار (STP) استفاده کنید. شیلد باید در سمت PLC (پایه ترمینال) به زمین متصل شود و در سمت عملگر آزاد بماند تا از ایجاد حلقه‌های زمین جلوگیری شود.

• انتخاب پایه ترمینال: این ماژول با چندین پایه ترمینال، مانند IC200TBT001 (نوع مانع‌دار) یا IC200TBP001 (نوع فنری)، سازگار است. مطمئن شوید پایه به‌درستی در موقعیت «Analog Output» کدگذاری شده باشد تا از نصب نوع دیگری از ماژول جلوگیری شود.

• امپدانس بار: مطمئن شوید امپدانس ورودی دستگاه گیرنده (برای مثال VFD) حداقل ۲ کیلو‌اهم باشد. اتصال باری با امپدانس بسیار پایین باعث افت ولتاژ می‌شود و ممکن است حفاظت اضافه‌بار حرارتی را در طبقه خروجی ماژول فعال کند.
