General Electric

برد ورودی RTD مدل Mark VI جنرال الکتریک IS200VRTDH1DAC

SKU IS200VRTDH1DAC

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: General Electric

  • شماره محصول: IS200VRTDH1DAC

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: برد ورودی RTD

  • بارکد: 8537101190

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 300g

  • ابعاد: ۲cm x ۱۸.۵cm x ۲۶.۱cm

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

شرح

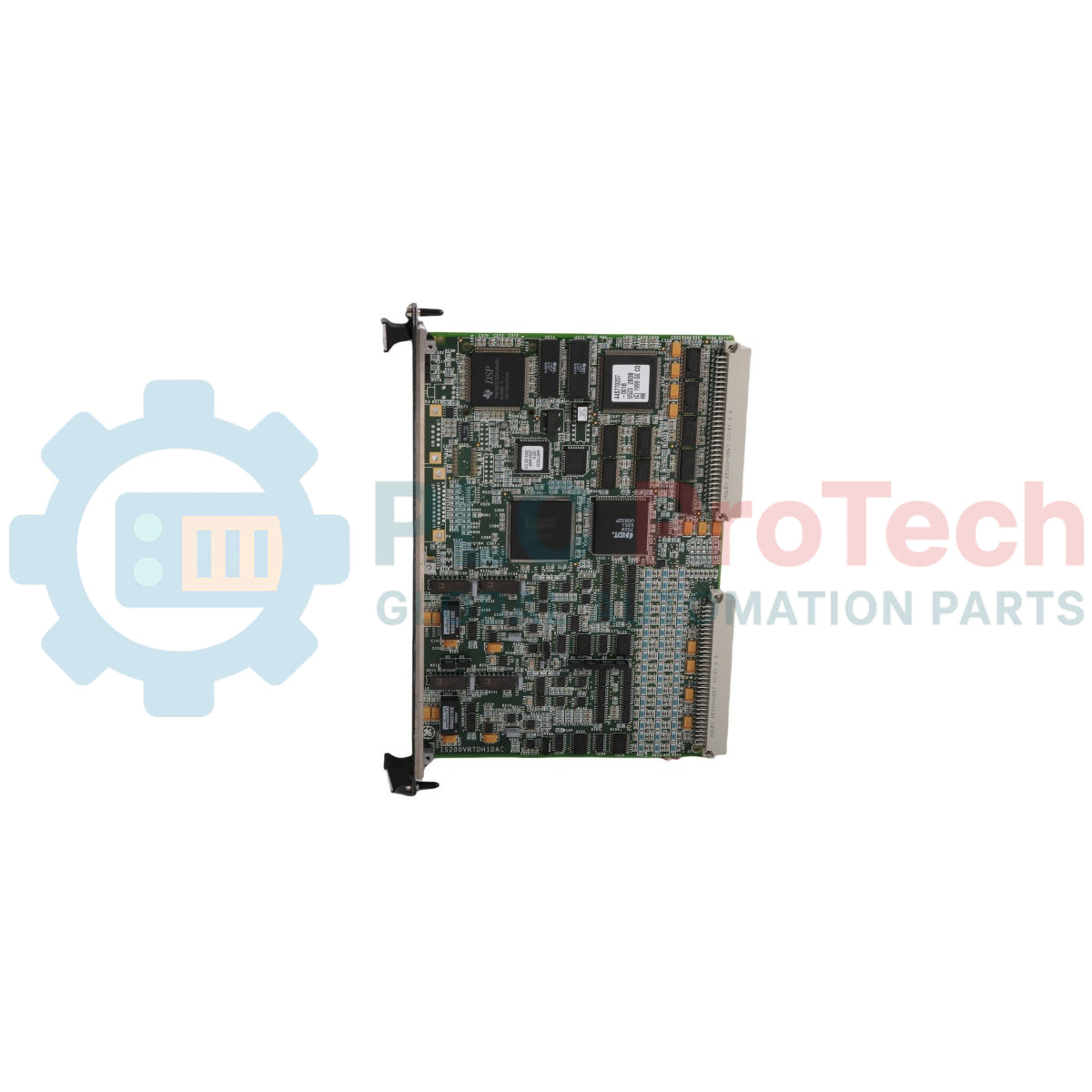

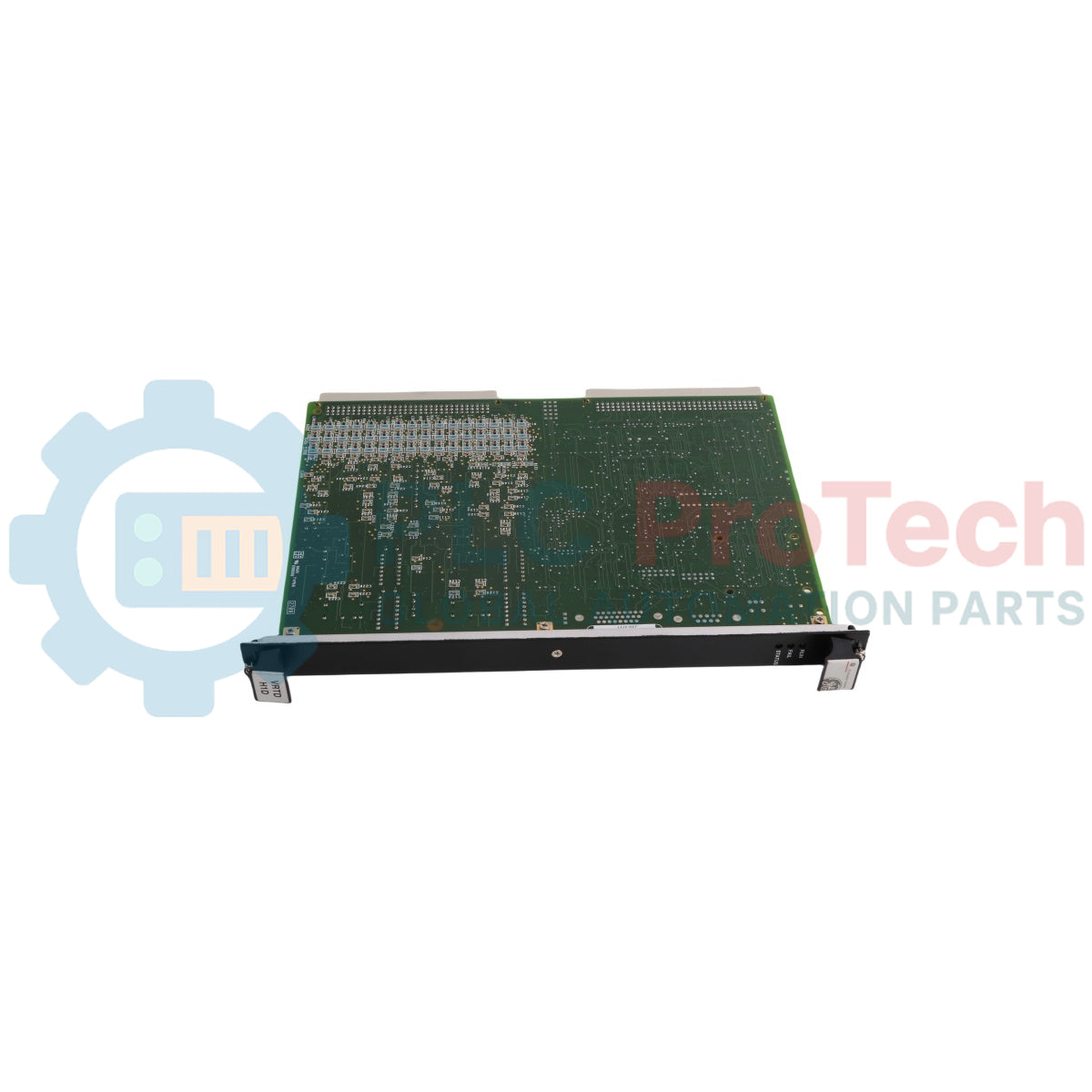

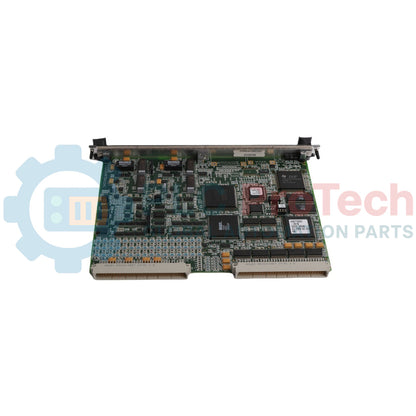

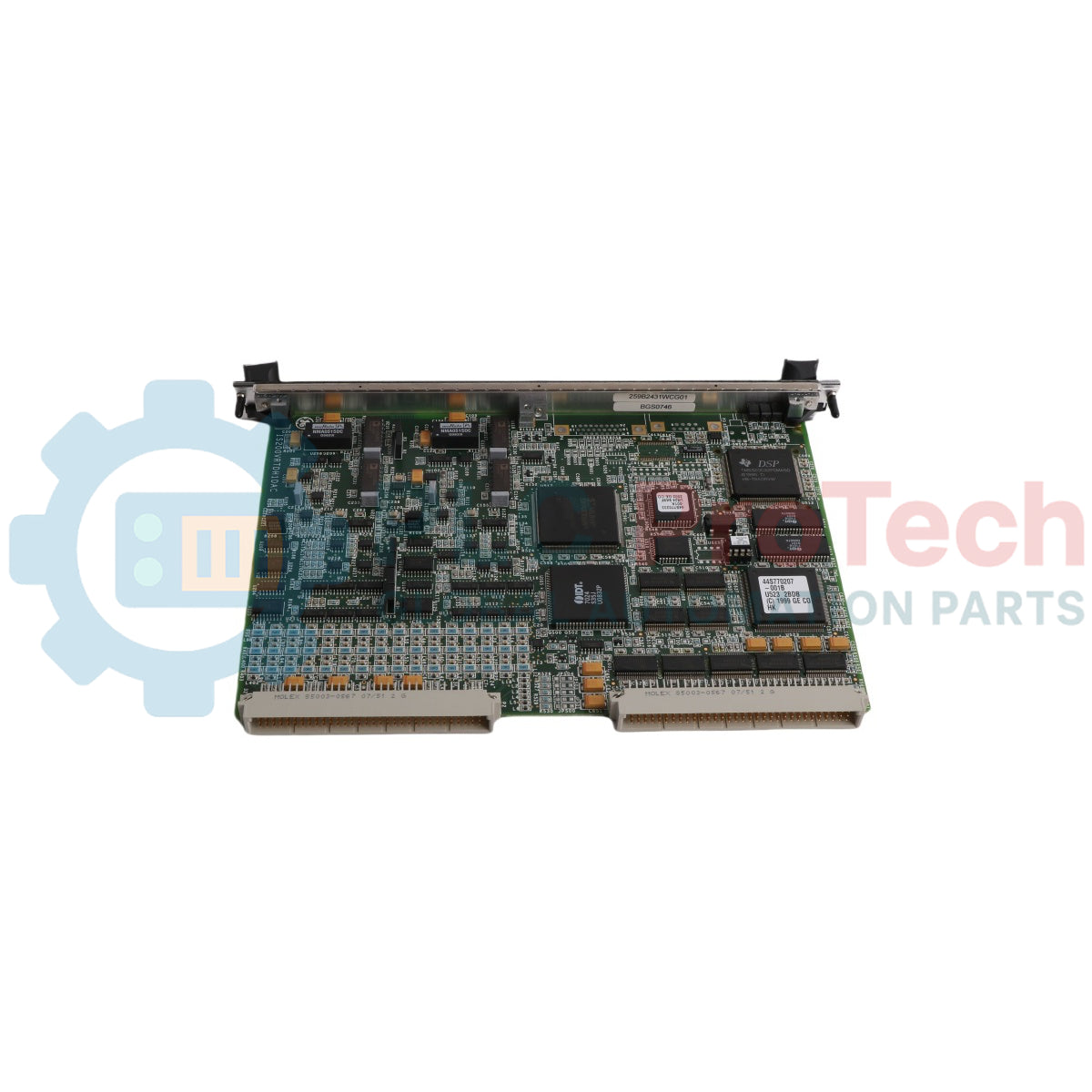

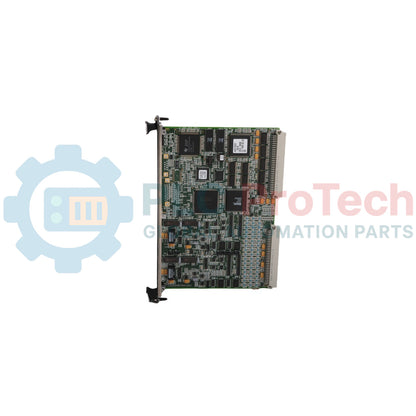

IS200VRTDH1DAC به‌عنوان یک برد ورودی RTD پرتراکم عمل می‌کند که General Electric آن را برای استفاده در پلتفرم کنترل توربین Mark VI Speedtronic توسعه داده است. این مجموعه به‌عنوان یک قطعه تخصصی پایش دما عمل می‌کند که مستقیماً به حسگرهای مقاومتی حرارتی خارجی متصل می‌شود و از طریق بردهای ترمینال راه دور، تا شانزده ورودی RTD سه‌سیمه را پشتیبانی می‌کند. IS200VRTDH1DAC اندازه‌گیری‌های دمای میدانی را به معماری مرکزی رک VME هدایت می‌کند و خطی‌سازی نرم‌افزاری یکپارچه را برای تنظیم دقیق حرارتی حلقه‌بسته در پیکربندی‌های توربین گازی و بخار فراهم می‌سازد.

ویژگی‌ها

  • مقیاس‌پذیری چندکاناله RTD: برای مدیریت شانزده ورودی مستقل RTD سه‌سیمه از طریق اتصال به برد ترمینال راه دور طراحی شده است.
  • خطی‌سازی نرم‌افزاری یکپارچه: پروفایل‌های اصلاح خودکار متناسب با پیکربندی‌های حسگر RTD از جنس مس 10 اهم، پلاتین 100/200 اهم یا نیکل 120 اهم ارائه می‌دهد.
  • توپولوژی اتصال زمین انعطاف‌پذیر: از ساختارهای نصب حسگر میدانی دارای اتصال زمین و بدون اتصال زمین پشتیبانی می‌کند تا با شرایط پایه محلی سامانه سازگار باشد.
  • جداسازی سیگنال و تراکم قطعات روی برد: دارای بیش از 200 خازن، چند صد مقاومت و بیش از 200 مدار مجتمع، از جمله آرایه‌های گیت قابل برنامه‌ریزی میدانی (FPGA) با ظرفیت بالا است.
  • لایه‌نشانی سطحی کانفورمال: با پوششی محافظ و نازک از نوع کانفورمال پوشش داده شده است تا خطوط اتصال در برابر عوامل محیطی مداوم صنعتی محافظت شوند.

کاربردها

  • پایش حرارتی توربین‌های گازی و بخار Mark VI Speedtronic
  • حلقه‌های اندازه‌گیری دمای یاتاقان و سیم‌پیچ استاتور با تراکم بالا
  • سامانه‌های اکتساب داده با پیکربندی رک VME

مشخصات فنی

مورد توضیحات / مقدار
سازنده اصلی تجهیزات (OEM) General Electric
سری Mark VI Speedtronic
شماره قطعه IS200VRTDH1DAC
سرواژه عملکردی VRTD
شرح عملکرد کارت RTD از نوع VME
پوشش PCB پوشش کانفورمال
بازنگری عملکردی 1 D
ظرفیت ورودی‌های RTD 16 کانال (پیکربندی 3 سیمه)
انواع حسگر پشتیبانی‌شده مس 10 اهم، پلاتین 100/200 اهم، نیکل 120 اهم
نشانگرهای پایش وضعیت LEDهای روشن (سبز)، خطا (قرمز) و وضعیت (نارنجی)
نمایه فیزیکی شکاف مجموعه صفحه جلویی VME تک‌شکاف

دستورالعمل‌های نصب

  • اتصال رک VME: کارت را به‌آرامی در شکاف مجموعه نصب رک VME تعیین‌شده قرار دهید تا کانکتورهای پشتی به بک‌پلین متصل شوند، سپس صفحه جلویی فلزی تک‌شکاف را با سه پیچ تثبیت سازه‌ای قفل کنید.
  • مسیرکشی خطوط سیگنال: سیم‌های میدانی RTD را مستقیماً به این ماژول وصل نکنید. همه حلقه‌های حسگر خارجی را به برد ترمینال RTD همراه هدایت کنید و سیگنال‌ها را با استفاده از مجموعه‌کابل‌های پرتراکم مشخص‌شده پل بزنید.
  • کاهش حرارتی: هنگام اجرای چیدمان پنل کابینت رک، اطمینان حاصل کنید که مسیرهای خنک‌کننده سوراخ‌کاری‌شده پیرامون تراشه‌های پردازشی هدف، بدون مانع باقی بمانند.

FAQ

آیا می‌توان حسگرهای RTD میدانی را مستقیماً به صفحه جلویی دستگاه سیم‌کشی کرد؟

خیر، ابتدا باید شانزده ورودی RTD سه‌سیمه را به یک برد ترمینال RTD خارجی سیم‌کشی کرد و سپس آن را با کابل‌های رابط اختصاصی به رک VME متصل کرد.

چه موادی برای حسگرها با قابلیت خطی‌سازی نرم‌افزاری دستگاه سازگار هستند؟

قابلیت خطی‌سازی نرم‌افزاری یکپارچه از پیکربندی‌های RTD مسی ۱۰ اهمی، پلاتینی ۱۰۰/۲۰۰ اهمی و نیکلی ۱۲۰ اهمی پشتیبانی می‌کند.

عملکرد سه LED رنگی روی صفحه جلویی تک‌شیاره چیست؟

LEDهای سبز، قرمز و نارنجی به‌ترتیب وضعیت‌های Run، Fail و Status را به‌صورت نشانگرهای تشخیصی دیداری و فوری نمایش می‌دهند.
