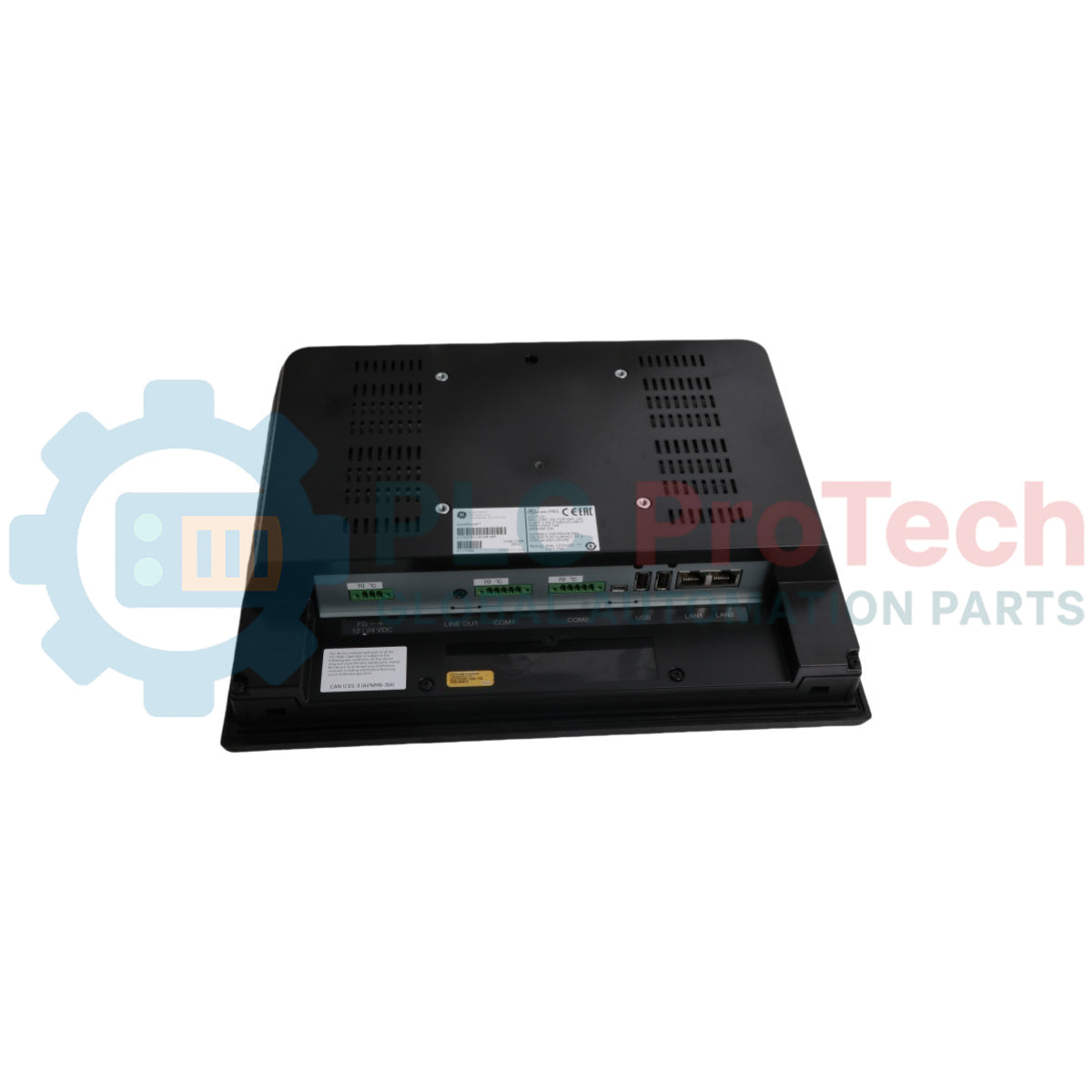

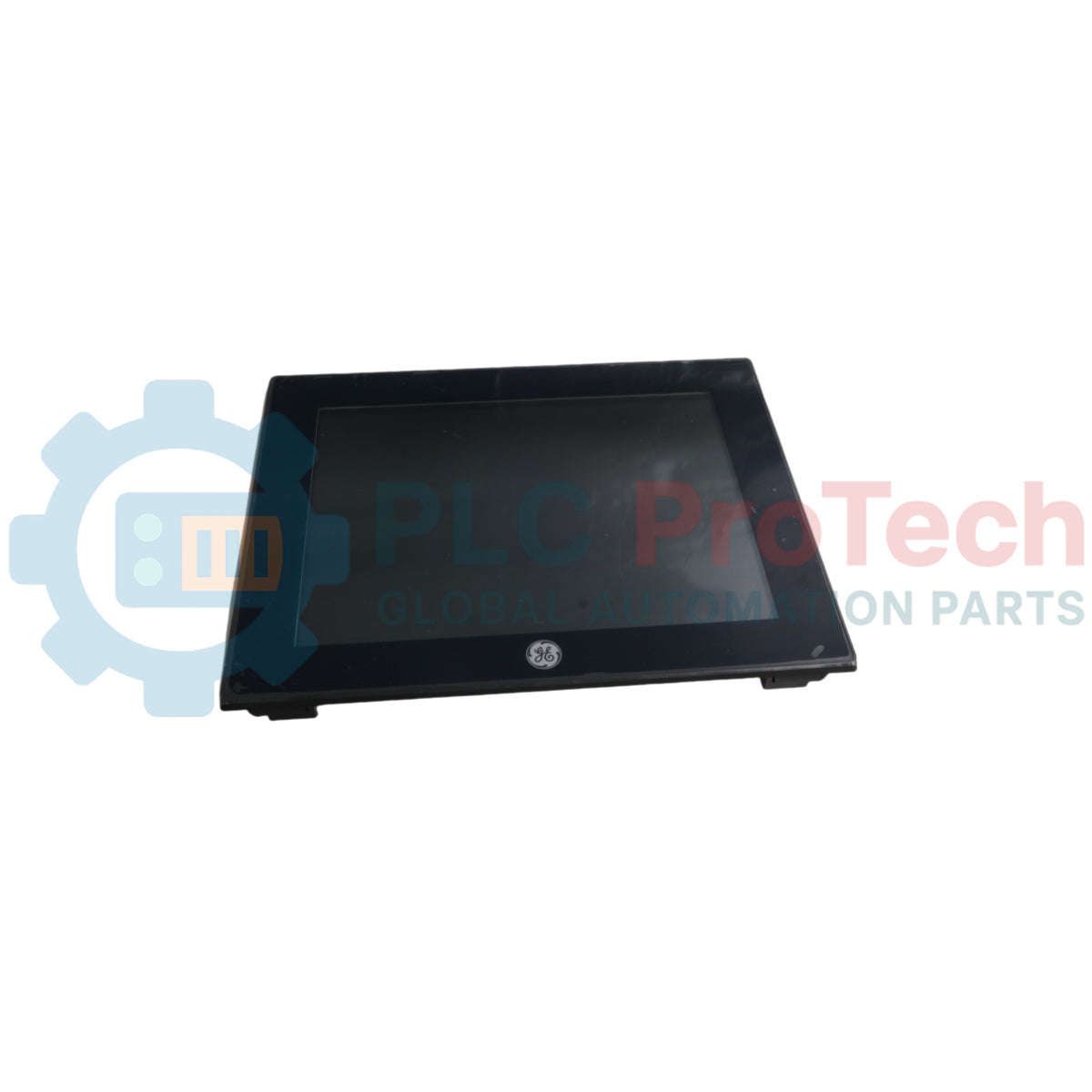

HMI ‏QuickPanel+‏ ۱۲ اینچی با عملکرد بالا GE مدل IC755CSS12CDB

مرور کلی محصول

این IC755CSS12CDB (IC755-CSS-12-CDB) یک رابط اپراتوری پیشرفته QuickPanel+ با نمایشگر ۱۲٫۱ اینچی است که توسط GE Industrial Solutions (اکنون Emerson) طراحی شده است. این دستگاه به‌عنوان یکی از ارکان فلسفه اتوماسیون «همه‌کاره»، نمایش بصری با وضوح بالا، کنترل منطقی داخلی و قابلیت‌های تاریخچه‌نگار داده را در یک پلتفرم سخت‌افزاری واحد ادغام می‌کند. این IC755CSS12CDB با بهره‌گیری از ریزپردازنده پرسرعت ۱ گیگاهرتزی Freescale و سیستم‌عامل Windows Embedded Compact 7، برای کاربردهای داده‌محور در تولید دارویی، مونتاژ خودرو و پروژه‌های پیچیده زیرساختی طراحی شده است. صفحه‌نمایش خازنی چندلمسی آن تجربه کاربری مدرن و مشابه گوشی هوشمند ارائه می‌دهد و به اپراتورها امکان می‌دهد در نقشه‌های شماتیک دقیق فرایند با حرکت نیشگون بزرگ‌نمایی کنند و با کشیدن انگشت جابه‌جا شوند، بدون هیچ تأخیری.

پیکربندی فنی

معماری QuickPanel+ با عملکرد هم‌زمان به‌عنوان پایانه نمایش بصری و سافت‌PLC، جهشی چشمگیر نسبت به HMIهای قدیمی محسوب می‌شود. این دستگاه از محیط زمان اجرای Proficy View and Control پشتیبانی می‌کند و می‌تواند ضمن اجرای منطق کنترلی، ارتباطات پرسرعت را از طریق دو درگاه اترنت مستقل مدیریت کند. نسخه «CDB» دارای طراحی ظریف و بدون قاب با صفحه‌نمایش لمسی خازنی پیش‌بینی‌شده (P-Cap) است که در مقایسه با صفحه‌نمایش‌های مقاومتی سنتی، وضوح و مقاومت بیشتری در برابر خراش ارائه می‌دهد. این دستگاه با ۱ گیگابایت RAM از نوع DDR3 و ۵۱۲ مگابایت حافظه فلش NAND، برای پردازش گرافیک‌های پیچیده با وضوح بالا و ثبت گسترده داده‌ها به‌صورت محلی، بدون افت عملکرد، ساخته شده است.

مشخصات فنی

پرسش‌های متداول فنی

آیا IC755CSS12CDB از پایش از راه دور پشتیبانی می‌کند؟

بله. به‌کمک وب‌سرور داخلی و قابلیت‌های VNC در سری QuickPanel+، کاربران مجاز می‌توانند از طریق یک مرورگر وب استاندارد یا اپلیکیشن موبایل، صفحه‌های HMI را از راه دور مشاهده و با آن‌ها تعامل کنند و عیب‌یابی سریع خارج از محل را انجام دهند.

مزیت دو درگاه اترنت در این مدل چیست؟

این دو درگاه امکان جداسازی شبکه را فراهم می‌کنند. برای مثال، یک درگاه را می‌توان به شبکه پرسرعت ورودی/خروجی و ماشین PLC اختصاص داد، درحالی‌که درگاه دوم داده‌های ERP/MES را به شبکه گسترده کارخانه منتقل می‌کند؛ در نتیجه، ترافیک اداری با کنترل حیاتی ماشین تداخل نخواهد داشت.

آیا می‌توانم از این HMI در محیط‌های شست‌وشو استفاده کنم؟

پنل جلویی دارای درجه حفاظتی IP66 و NEMA 4X است و در برابر جت‌های آب پرفشار و خوردگی مقاومت دارد. بنابراین برای کاربردهای غذایی و نوشیدنی یا شیمیایی که به شست‌وشوی مکرر با مواد شوینده نیاز دارند، مناسب است.

راهنمای مهندسی و نصب

• حساسیت صفحه‌نمایش لمسی P-Cap: صفحه خازنی پیش‌بینی‌شده IC755CSS12CDB حساسیت بسیار بالایی دارد. اگر اپراتورها باید از دستکش‌های ضخیم صنعتی استفاده کنند، اطمینان حاصل کنید که دستکش‌ها «سازگار با فناوری خازنی» باشند. ممکن است لازم باشد تنظیمات حساسیت لمسی را در کنترل پنل ویندوز تغییر دهید تا عملکرد مطمئن دستگاه در محیط‌هایی که استفاده از دستکش الزامی است، تضمین شود.

• مدیریت فضای ذخیره‌سازی و حافظه: اگرچه ۵۱۲ مگابایت فلش داخلی مقاوم است، ثبت مکرر داده‌ها با سرعت بالا باید به کارت SD یا پایگاه داده SQL راه دور از طریق درگاه اترنت هدایت شود. این کار از فرسودگی زودهنگام سلول‌های فلش NAND داخلی جلوگیری کرده و پایداری سیستم را در طولانی‌مدت تضمین می‌کند.

• همگام‌سازی میان‌افزار: هنگام استفاده از این HMI همراه با کنترلرهای GE RX3i یا VersaMax، همیشه بررسی کنید نسخه Proficy Machine Edition مورد استفاده برای HMI با الزامات میان‌افزار PLC مطابقت داشته باشد. نسخه‌های ناسازگار درایورها می‌توانند هنگام تبادل داده پرسرعت، به «خطاهای ارتباطی تگ» منجر شوند.
