برد کنترل توربین گاز GE IS200BPPBH2BJD | سری Mark VI

معرفی محصول

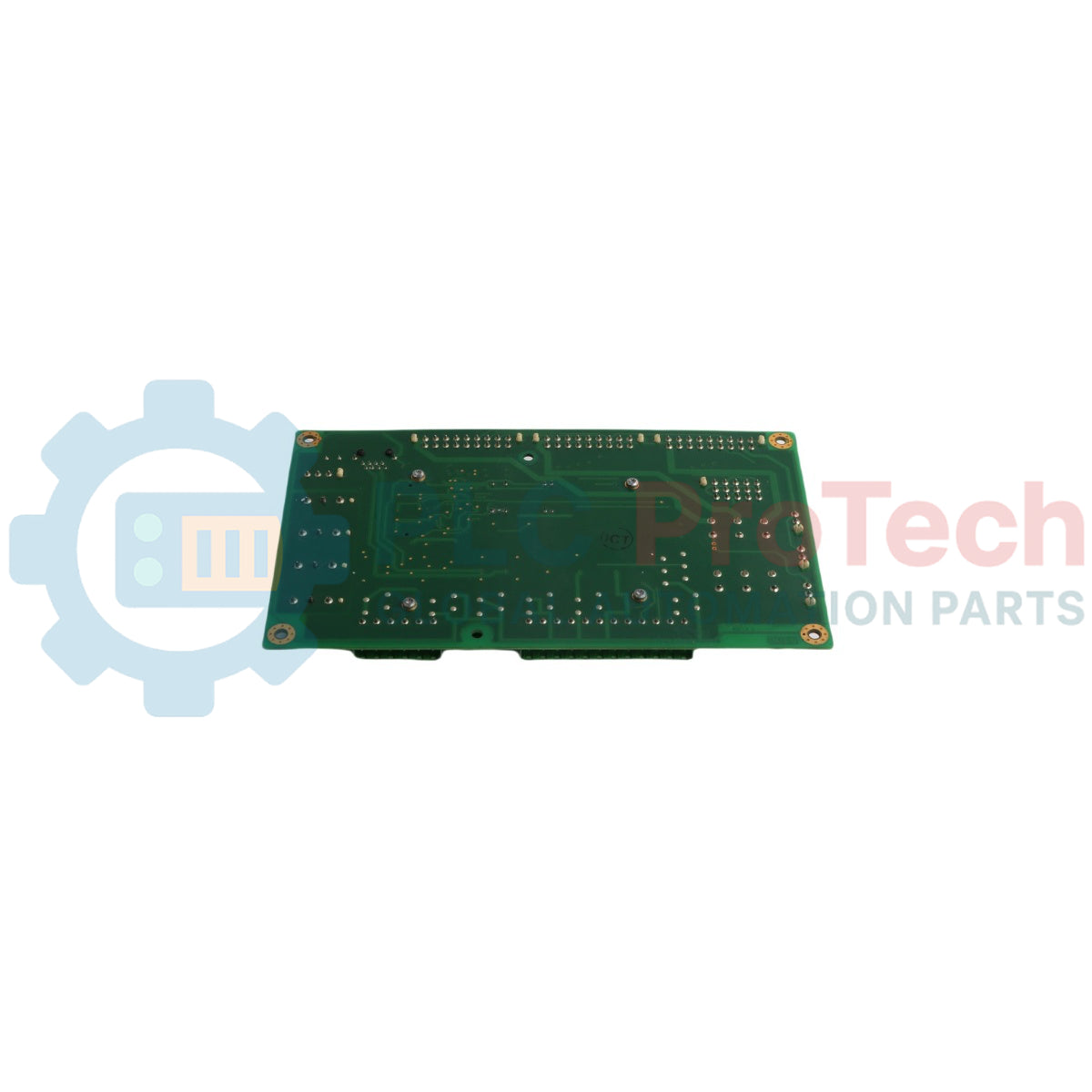

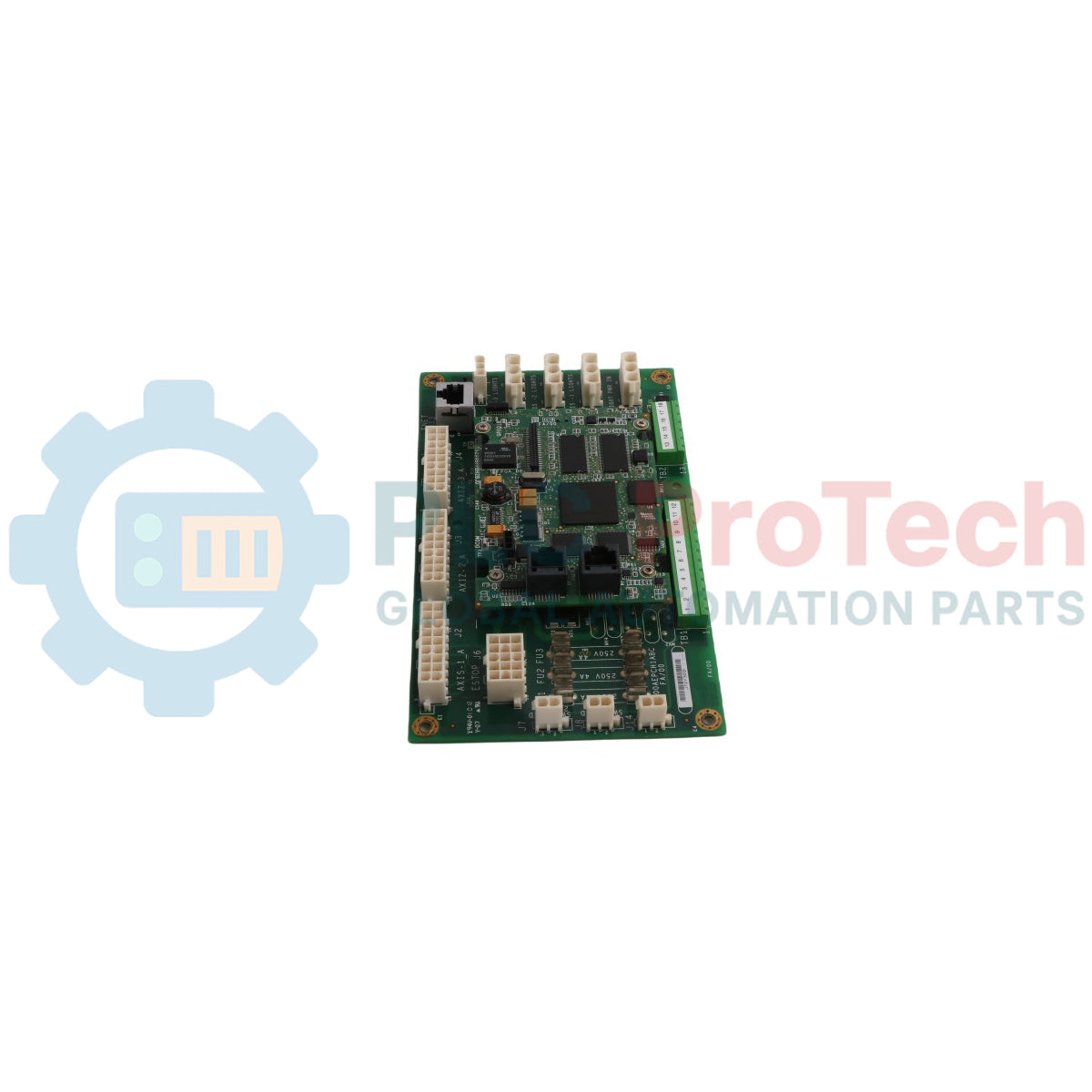

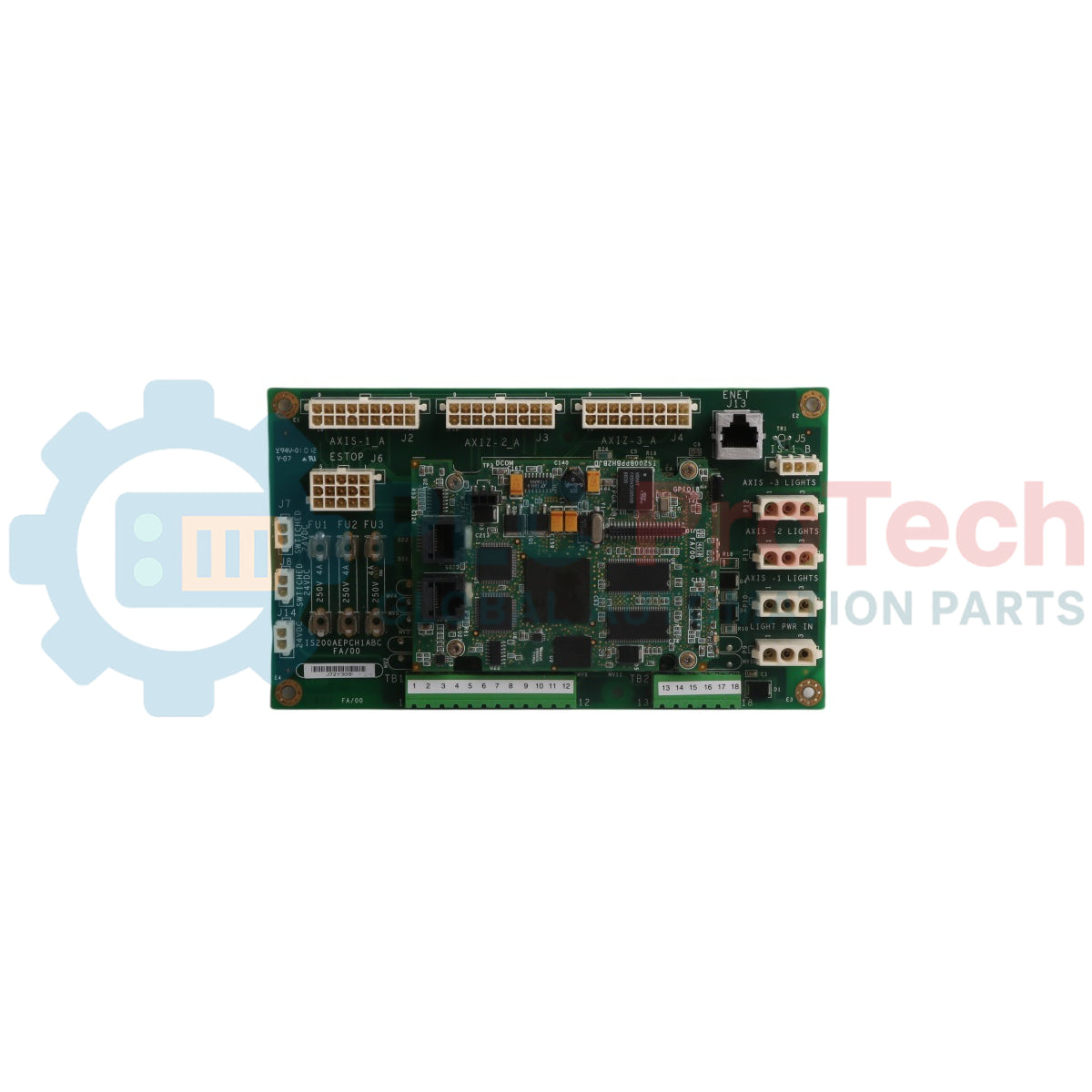

برد IS200BPPBH2BJD شرکت جنرال الکتریک یک برد پردازنده شخصیت پل (BPPB) با عملکرد بالا و یکی از اجزای محاسباتی حیاتی سیستم کنترل Mark VI Speedtronic است. این کارت به‌عنوان واحد هوشمند محلی برای ماژول‌های تبدیل توان عمل می‌کند و به‌طور خاص برای مدیریت حلقه‌های کنترل پیچیده موردنیاز تحریک توربین گاز و سیستم‌های راه‌انداز استاتیک (LCI) طراحی شده است.

برد BPPB به‌عنوان پلی میان کنترلر مرکزی Mark VI و سخت‌افزار سطح توان عمل می‌کند. این برد بازخوردهای پرسرعت پل قدرت—مانند جریان، ولتاژ و دما—را پردازش می‌کند و منطق مدولاسیون پهنای پالس (PWM) یا شلیک لازم برای تنظیم توان خروجی توربین را اجرا می‌کند. IS200BPPBH2BJD با قابلیت‌های پیشرفته پردازش سیگنال دیجیتال خود، عملکرد همگام توربین با شبکه را حفظ می‌کند و هم‌زمان از نیمه‌رساناهای قدرت در برابر اضافه‌بارهای گذرا محافظت می‌کند.

پیکربندی فنی

IS200BPPBH2BJD از معماری ماژولار GE برای سری Mark VI پیروی می‌کند و پسوند الفبایی‌عددی آن نشان‌دهنده بازنگری‌های سخت‌افزاری خاص و لایه‌های سازگاری نرم‌افزاری است.

• سری BPPB: این برد «شخصیت پل» دارای میان‌افزار و منابع پردازشی ویژه موردنیاز برای کنترل یک پل قدرت است و آن را از کارت‌های ورودی/خروجی همه‌منظوره متمایز می‌کند.

• بازنگری H2: نام‌گذاری «H2» نشان‌دهنده پیکربندی سخت‌افزاری با ظرفیت بالا است که معمولاً در مقایسه با سری H1 دارای تخصیص بهینه‌تر حافظه و سرعت کلاک بالاتری است.

• پسوند BJD: این کد نسخه خاص، نشان‌دهنده بازنگری «آرت‌ورک» سخت‌افزار است که شامل قطعات نصب سطحی به‌روزشده برای پایداری حرارتی بهتر و مقاومت بیشتر در برابر نویز الکتریکی فرکانس بالا می‌شود.

• پردازنده سیگنال دیجیتال (DSP): این برد از یک DSP پرسرعت برای انجام محاسبات بلادرنگ موردنیاز کنترل برداری و تشخیص سریع خطا استفاده می‌کند.

مشخصات فنی

راهنمای نصب مهندسی

نصب صحیح IS200BPPBH2BJD برای جلوگیری از هشدارهای «خطای کنترل» یا شلیک نادرست پل ضروری است.

یکپارچه‌سازی و اتصال اسلات

برد BPPB باید محکم در شکاف اختصاصی خود در رک Mark VI قرار گیرد. پیش از نصب، مطمئن شوید پین‌های بَک‌پلین صاف و عاری از آلودگی هستند. پیچ‌های اسیر پنل جلویی را تا حدی محکم کنید که کاملاً فیت شوند؛ این پیچ‌ها فقط برای استحکام مکانیکی نیستند، بلکه مسیر ضروری با امپدانس پایین به زمین شاسی را فراهم می‌کنند و تداخل الکترومغناطیسی (EMI) را که در غیر این صورت می‌تواند منطق DSP را مختل کند، فیلتر می‌کنند.

اتصالات فیبر نوری و IONet

اگر پیکربندی شما برای ایزولاسیون پل از لینک‌های فیبر نوری استفاده می‌کند، پیش از اتصال کابل‌ها به درگاه‌های برد، نوک آن‌ها را از نظر وجود گردوغبار بررسی کنید. کابل‌های IONet که لینک ارتباطی با کنترلر اصلی را فراهم می‌کنند، باید برای اطمینان از عملکرد صحیح منطق رأی‌گیری، برچسب‌گذاری شده و به درگاه‌های درست متصل شوند (در سیستم‌های TMR، درگاه‌های R، S و T).

مزایای مهندسی

IS200BPPBH2BJD به‌دلیل قابلیت‌های حفاظت مستقل خود متمایز است. این برد طوری طراحی شده است که حتی در صورت قطع لحظه‌ای ارتباط با کنترلر اصلی نیز عمل کند؛ اگر اضافه‌جریان آنی را در پل توان تشخیص دهد، می‌تواند «مهار پالس گیت اضطراری» را اجرا کند و از سخت‌افزار تریستور یا IGBT که میلیون‌ها دلار ارزش دارد محافظت کند.

علاوه بر این، طراحی مبتنی بر پروفایل BPPB امکان استفاده از همان سخت‌افزار را در کاربردهای مختلف (تحریک در برابر راه‌انداز استاتیک LS2100) فراهم می‌کند؛ کافی است پروفایل نرم‌افزاری مناسب بارگذاری شود. این انعطاف‌پذیری نیاز اپراتورهای نیروگاه به نگهداری ده‌ها قطعه یدکی منحصربه‌فرد را کاهش داده و مدیریت موجودی تعمیرات را ساده‌تر می‌کند.

پرسش‌های متداول فنی

Q1: نسخه «BJD» در مقایسه با نسخه استاندارد «BJA» چه مزیتی دارد؟

A1: نگارش BJD شامل به‌روزرسانی‌هایی در سطح قطعات است که مشکلات «پایان عمر» خازن‌ها و نیمه‌رساناهای قدیمی‌تر را برطرف می‌کند. این نگارش قابلیت اطمینان بلندمدت بهتری دارد و معمولاً کمتر در معرض دریفت ناشی از فرسودگی قطعات الکترونیکی قرار می‌گیرد.

Q2: آیا می‌توانم این کارت را هنگام کارکرد توربین به‌صورت گرم تعویض کنم؟

A2: در یک سیستم افزونه‌ای سه‌گانه (TMR)، از نظر تئوری می‌توان یک کارت پردازنده را تعویض کرد، درحالی‌که دو «رأی» دیگر کنترل را حفظ می‌کنند. بااین‌حال، به‌طور خاص برای برد BPPB که مستقیماً به تحریک توان مرتبط است، اکیداً توصیه می‌شود تعویض در زمان خاموشی برنامه‌ریزی‌شده یا هنگامی انجام شود که پل مربوطه بی‌برق است تا از تریپ‌های گذرا جلوگیری شود.

Q3: چگونه نسخه میان‌افزار برد را بررسی کنم؟

A3: میان‌افزار معمولاً از طریق نرم‌افزار GE Mark VI Toolbox مدیریت می‌شود. هنگامی که برد روشن و به شبکه متصل باشد، بخش «Finder» در Toolbox نسخه فعلی میان‌افزار را نمایش می‌دهد و در صورت وجود «عدم تطابق» بین سخت‌افزار و پیکربندی پروژه، به شما اطلاع می‌دهد.

Q4: آیا این برد از راه‌انداز استاتیک LS2100 پشتیبانی می‌کند؟

A4: بله. سری IS200BPPB رابط استاندارد پردازنده برای سیستم راه‌انداز استاتیک LS2100 است و محاسبات پرسرعت موردنیاز برای راه‌اندازی توربین گاز با درایو فرکانس متغیر (VFD) را انجام می‌دهد.
