ماژول ورودی/خروجی ترانسدیوسر GE UR5CH Multilin سری رله یونیورسال |

مروری بر محصول

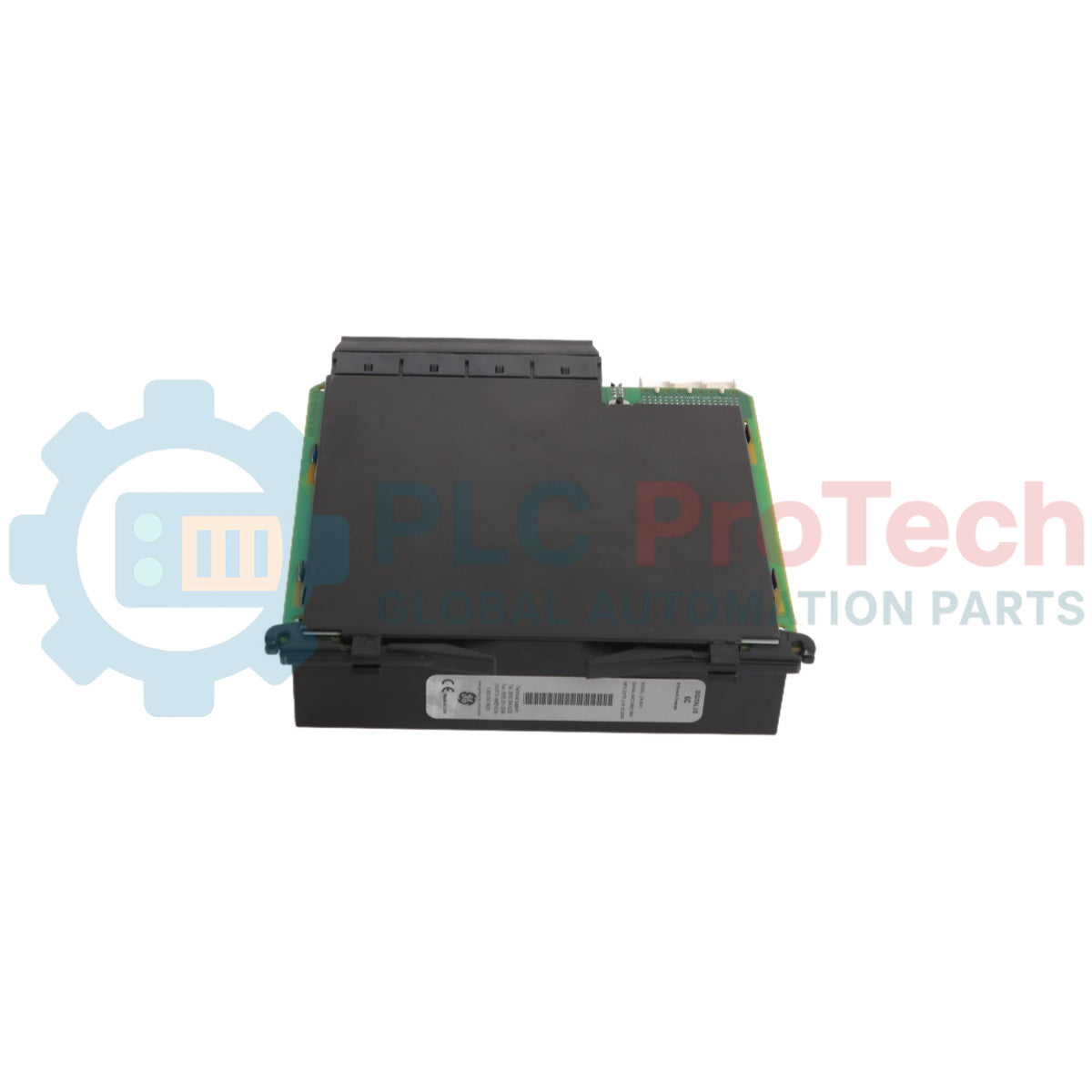

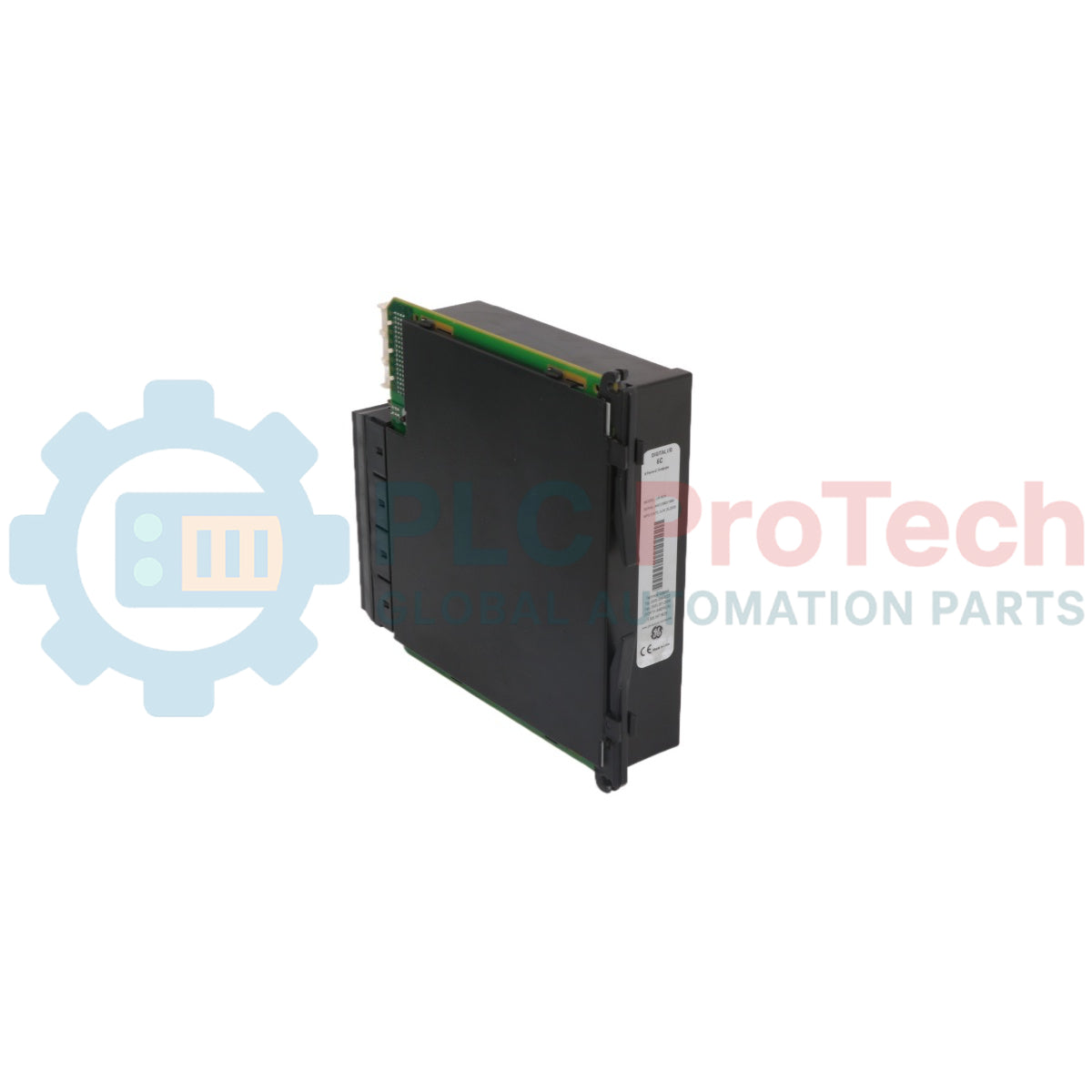

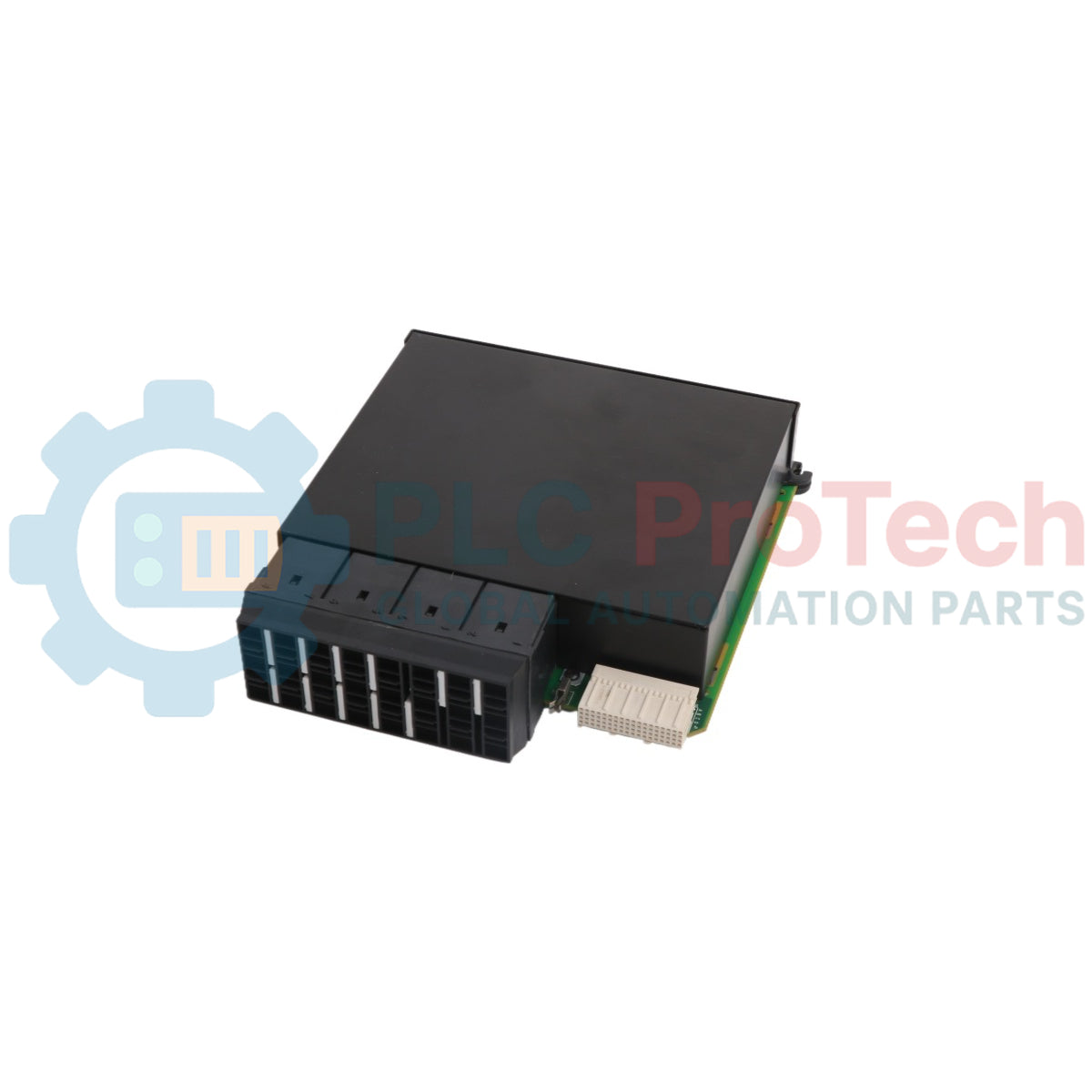

GE UR5CH یک ماژول تخصصی ورودی/خروجی ترانسدیوسر است که برای پلتفرم رله یونیورسال Multilin (UR) طراحی شده است. این ماژول به‌عنوان پل حیاتی میان محیط حفاظت دیجیتال و تجهیزات آنالوگ خارجی عمل می‌کند و به رله امکان می‌دهد با ترانسدیوسرهای صنعتی استانداردی که سیگنال‌های میلی‌آمپر جریان مستقیم (mA) یا ولتاژ جریان مستقیم (V) ارائه می‌کنند، ارتباط برقرار کند.

UR5CH که معمولاً در سامانه‌های پیچیده اتوماسیون پست و پایش توان صنعتی استفاده می‌شود، به رله امکان می‌دهد پارامترهای غیربرقی مانند دما، فشار یا ارتعاش را از طریق ترانسدیوسرهای خارجی پایش کند یا سیگنال‌های کنترلی را به گیج‌های آنالوگ و سامانه‌های PLC ارسال نماید. با یکپارچه‌سازی مستقیم این سیگنال‌های «سبک ترانسدیوسر» در فریم UR، ماژول UR5CH نیاز به سخت‌افزار جداگانه جمع‌آوری داده را از بین می‌برد و تمام منطق حفاظت، کنترل و پایش را در یک شاسی مستحکم متمرکز می‌کند.

پیکربندی فنی

UR5CH ماژولی سخت‌افزارمحور است که برای نصب در یک شکاف استاندارد ورودی/خروجی (شکاف‌های 2 تا 7) درون رله سری UR، مانند B30، C60، G60 یا T60، طراحی شده است.

• تراکم کانال: دارای 8 کانال مستقل است که می‌توانند در کارخانه پیکربندی شوند یا از طریق نرم‌افزار برای عملکردهای ورودی یا خروجی انتخاب گردند.

• تنوع سیگنال: از بازه‌های استاندارد سیگنال صنعتی، شامل 4-20 mA، 0-1 mA و سطوح مختلف ولتاژ جریان مستقیم، مانند -10V تا +10V، پشتیبانی می‌کند.

• تبدیل با وضوح بالا: برای حفظ دقت سیگنال در حلقه‌های کنترلی حساس، از مبدل‌های دقیق A/D (آنالوگ به دیجیتال) و D/A (دیجیتال به آنالوگ) استفاده می‌کند.

• یکپارچه‌سازی FlexLogic™: تمام ورودی‌های ترانسدیوسر را می‌توان به‌عنوان عملوند در موتور GE FlexLogic™ استفاده کرد و به رله امکان داد بر اساس آستانه‌های آنالوگ، هشدار یا تریپ صادر کند؛ برای مثال، «اگر دمای روغن ترانسفورماتور از 16mA بیشتر شد، تریپ کن».

مشخصات فنی

راهنمای نصب مهندسی

پایش قابل‌اعتماد ترانسدیوسر به توجه دقیق به سیم‌کشی و شیلدگذاری نیاز دارد تا از «رانش» سیگنال یا تداخل نویز جلوگیری شود.

سیم‌کشی و کاهش نویز

از آنجا که سیگنال‌های ترانسدیوسر سطوح جریان مستقیم کم‌انرژی هستند، به‌شدت در معرض تداخل الکترومغناطیسی قرار دارند. برای تمام مسیرهای ترانسدیوسر، همیشه از کابل‌های زوج‌تابیده و شیلددار استفاده کنید. شیلد باید فقط در سمت رله به زمین متصل شود تا از ایجاد حلقه‌های زمین جلوگیری گردد. از عبور موازی کابل‌های ترانسدیوسر با باس‌بارهای برق AC فشارقوی یا کابل‌های موتور خودداری کنید؛ در صورت اجبار به تقاطع، کابل‌ها را با زاویه 90 درجه از یکدیگر عبور دهید.

نصب ماژول

پیش از نصب UR5CH، منبع تغذیه رله UR را از برق خارج کنید. ماژول را در شکاف تعیین‌شده بلغزانید و مطمئن شوید دستگیره‌های بیرون‌کشنده با صدای کلیک در وضعیت قفل قرار گرفته‌اند. پس از روشن‌کردن، از نرم‌افزار EnerVista UR Setup برای پیکربندی «بازه ترانسدیوسر» و «ضریب مقیاس» هر کانال، مطابق خروجی ترانسدیوسر فیزیکی، استفاده کنید.

مزایای مهندسی

ماژول UR5CH ماهیت «یونیورسال» پلتفرم Multilin UR را به‌طور چشمگیری ارتقا می‌دهد. این ماژول با پشتیبانی هم‌زمان از ورودی‌ها و خروجی‌ها، امکان بازارسال آنالوگ را فراهم می‌کند. برای مثال، رله می‌تواند جریان اولیه فشارقوی را از طریق ورودی‌های CT اندازه‌گیری کند و سپس با استفاده از UR5CH، سیگنال متناسب 4-20mA را به یک RTU قدیمی SCADA یا نمایشگر محلی پنل ارسال نماید.

علاوه بر این، ماژول دارای قابلیت‌های جامع خودتشخیصی است. اگر سیم ترانسدیوسر قطع (مدار باز) یا اتصال کوتاه شود، UR5CH سیگنال خارج از محدوده را تشخیص می‌دهد و می‌تواند هشدار «ماژول OK نیست» صادر کند. این قابلیت مانع از آن می‌شود که سامانه کنترل بر اساس داده‌های «ثابت‌شده» یا نادرست تصمیم‌گیری کند؛ وضعیتی که در سامانه‌های آنالوگ سنتی یکی از حالت‌های رایج خرابی است.

پرسش‌های متداول فنی

Q1: آیا می‌توانم ورودی‌های ولتاژ و جریان را در یک ماژول UR5CH ترکیب کنم؟

A1: این موضوع به کد سفارش خاص ماژول UR5CH شما بستگی دارد. برخی نسخه‌ها فقط برای «جریان» یا فقط برای «ولتاژ» هستند، در حالی که برخی دیگر در کارخانه برای ترکیب مشخصی از ورودی‌ها پیکربندی سخت‌افزاری می‌شوند. برای مشاهده نگاشت دقیق کانال‌ها، برچسب کناری ماژول را بررسی کنید.

Q2: اگر مقدار خوانده‌شده کمی نادرست باشد، چگونه یک کانال را کالیبره کنم؟

A2: UR5CH در کارخانه کالیبره می‌شود. با این حال، می‌توانید از طریق نرم‌افزار EnerVista، «آفست کاربر» و «بهره» اعمال کنید تا افت ناشی از مقاومت در مسیرهای طولانی کابل میدانی جبران شود و مقدار نمایش‌داده‌شده روی رابط HMI رله با اندازه‌گیری فیزیکی در حسگر مطابقت داشته باشد.

Q3: آیا UR5CH برای تریپ‌های حفاظتی پرسرعت مناسب است؟

A3: سیگنال‌های ترانسدیوسر معمولاً نرخ به‌روزرسانی حدود 100ms دارند. این ماژول برای پایش و کنترل‌های کند، مانند فن‌های خنک‌کننده یا تپ‌چنجرها، بسیار مناسب است؛ اما برای حفاظت الکتریکی پرسرعت و «آنی» طراحی نشده است. این وظیفه باید بر عهده ماژول‌های CT/VT رله باشد.

Q4: اگر رله برق خود را از دست بدهد، چه اتفاقی برای خروجی‌ها می‌افتد؟

A4: با قطع برق، مبدل‌های D/A بی‌برق می‌شوند و سیگنال‌های خروجی جریان مستقیم به صفر کاهش می‌یابند. اطمینان حاصل کنید که منطق کنترل پایین‌دست شما، در PLC یا DCS، برای تشخیص سیگنال 0mA به‌عنوان وضعیت «ایمن در هنگام خرابی» یا «قطع سیگنال» برنامه‌ریزی شده باشد.
