ماژول کنترلر GE IS420UCECH1B Mark VIe و VIeS UCEC

Q: آیا درگاه micro-SD و DisplayPort در این مدل ماژول فعال هستند؟

خیر. هر دو رابط سختافزاری درگاه کارت uSD micro-SD و DisplayPort روی چیدمان وجود دارند، اما سیستمعامل میانافزار کنترلر در حال حاضر از آنها پشتیبانی نمیکند.

Q: قابلیت اطمینان این سختافزار کنترلر از نظر طول عمر عملیاتی مداوم چقدر است؟

این ماژول دارای میانگین زمان تأییدشده بین خرابیها (MTBF) برابر با 329,615 ساعت است، مشروط بر اینکه بهطور مداوم در دمای پایدار محیطی 30 degC کار کند.

SKU IS420UCECH1B

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IS420UCECH1B
کشور سازنده:ایالات متحده آمریکا,آلمان
نوع محصول: ماژول کنترلر UCEC
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2060g
ابعاد: 204 x 153 x 85 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

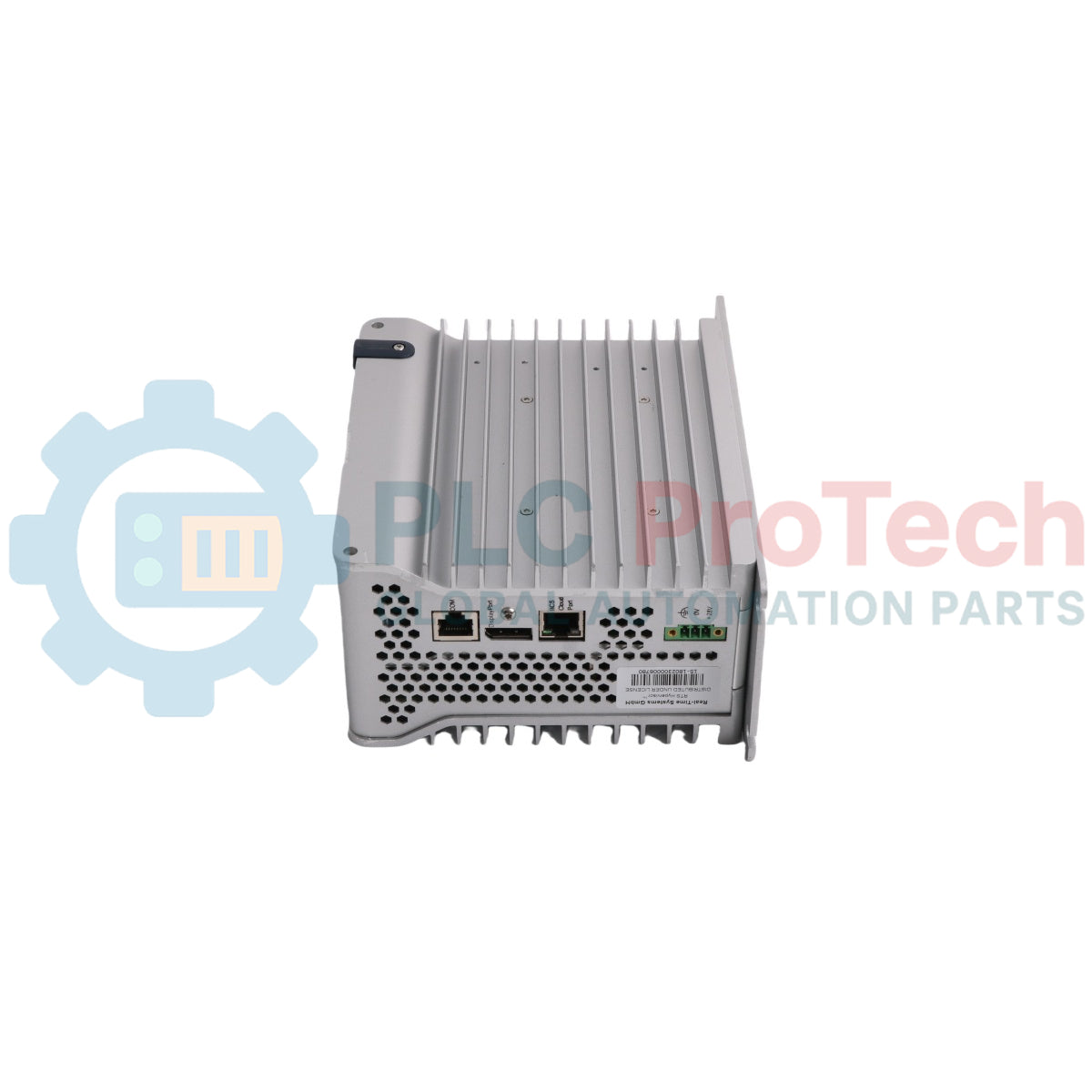

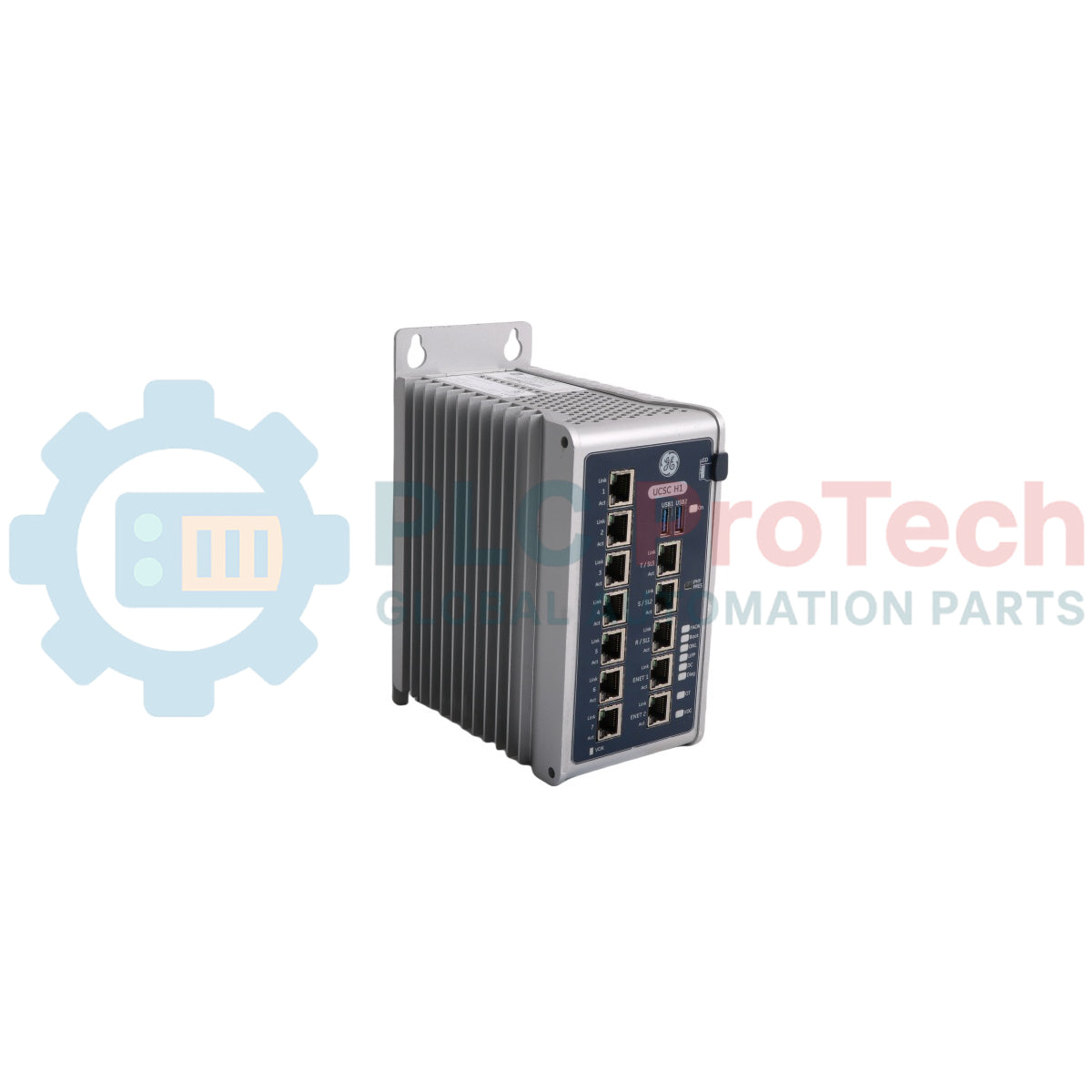

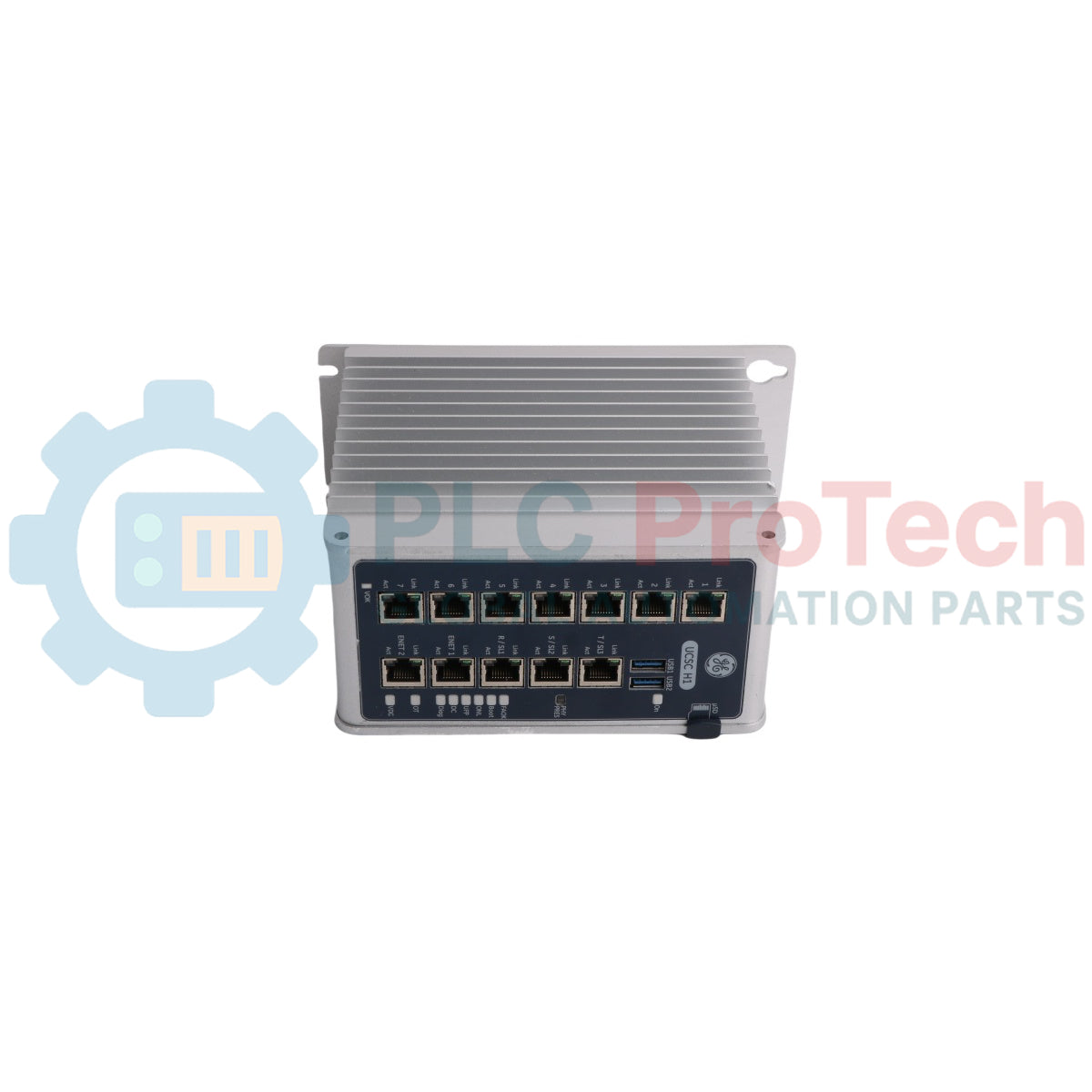

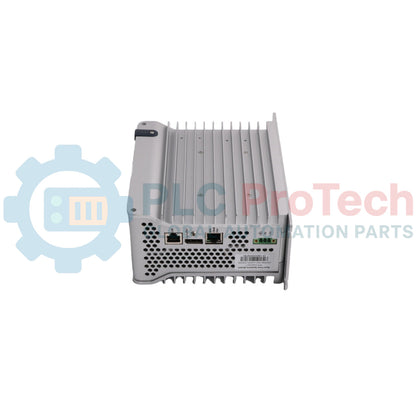

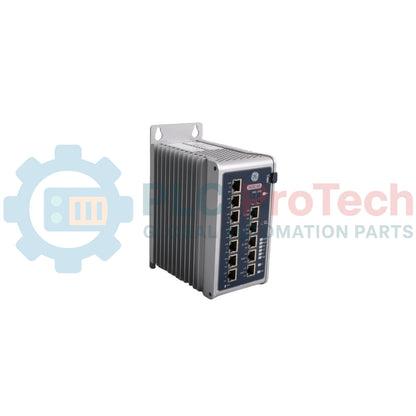

ماژول کنترلر UCEC شرکت GE، مدل IS420UCECH1B، سازگار با Mark VIe و VIeS

توضیحات

IS420UCECH1B به‌عنوان واحد پردازش هسته‌ای با چگالی بالا و هاب ارتباطی در سیستم‌های کنترلی Mark VIe و Mark VIeS شرکت General Electric عمل می‌کند. این ماژول یک پلتفرم کنترلر پایه UCSCH1x را مستقیماً با یک برد تخصصی توسعه ورودی/خروجی دارای هفت پورت RJ-45 یکپارچه می‌کند. ماژول کنترلر IS420UCECH1B UCEC منطق حلقه‌های کنترلی صنعتی با سرعت بالا و مسیریابی داده را در سراسر شبکه‌های ایمنی دومسیره یا Triple Modular Redundant (TMR) مدیریت می‌کند. این ماژول جریان‌های هم‌زمان داده را از طریق Unit Data Highway (UDH) برای رابط‌های اپراتور و گذرگاه میدانی اختصاصی IONet برای ارتباطات ورودی/خروجی پرسرعت مدیریت می‌کند. این ماژول با شتاب‌دهی سخت‌افزاری یکپارچه برای پروتکل‌های EFA و محیط‌های زمان اجرای اختصاصی برنامه ساخته شده است و برای استقرار سیستمی به نرم‌افزار پیکربندی ControlST V07.03 یا بالاتر نیاز دارد.

ویژگی‌ها

طراحی دومعماری که یک پلتفرم کنترلر اصلی UCSCH1x را با یک زیرمجموعه توسعه 7 پورتی ترکیب می‌کند.
پشتیبانی سخت‌افزاری یکپارچه از پروتکل‌های EFA همراه با مدیریت چندین وظیفه ارتباطی هم‌زمان.
پروفایل‌های پیکربندی انعطاف‌پذیر با پشتیبانی از توپولوژی‌های شبکه Simplex، Dual و Triple Modular Redundant (TMR).
خدمات شبکه یکپارچه شامل Modbus TCP Slave، Open Platform Communications Unified Architecture (OPC UA) و لایه‌بندی چندپروتکلی Ethernet Global Data (EGD).
خنک‌سازی همرفتی و بدون فن از طریق شاسی مهندسی‌شده آلومینیومی/فولادی با پره‌های عمودی یکپارچه.

کاربردها

کنترل تحریک ژنراتور توربین و تنظیم خودکار ولتاژ (AVR).
حلقه‌های کنترلی و اینترلاک حیاتی سیستم ایمنی Mark VIeS (SIS).
پایش تشخیصی و جمع‌آوری داده در سراسر کارخانه از طریق شبکه‌های Unit Data Highway (UDH).
شبکه‌سازی همزمان نقطه‌به‌نقطه با سرعت بالا از طریق پروتکل‌های High-speed Serial Link (HSSL).

اطلاعات سفارش

ماژول	پلتفرم	پورت‌های ورودی/خروجی توسعه	PPNG توکار	EtherCAT توکار	EFA
UCECH1B	UCSCH1x	7، RJ-45	X	X	✓

مشخصات فنی

پارامتر	مشخصات
سازنده	General Electric (GE)
مدل	IS420UCECH1B
سری	Mark VIe / Mark VIeS
نوع ماژول	ماژول کنترلر UCEC
پلتفرم پایه	UCSCH1x
رابط توسعه	7 پورت ورودی/خروجی توسعه (RJ-45)
نیازمندی HMI / نرم‌افزار	ControlST V07.03.000 یا بالاتر
روش خنک‌سازی	همرفت
ابعاد ماژول (ارتفاع x عمق x عرض)	168 x 150 x 85 میلی‌متر (6.61 x 5.91 x 3.35 اینچ)
ابعاد با پایه نصب (ارتفاع x عمق x عرض)	204 x 153 x 85 میلی‌متر (8.03 x 6.02 x 3.35 اینچ)
وزن	2,060 گرم (72.7 اونس)
محدوده دمای عملیاتی	-40 تا 70 درجه سانتی‌گراد (-40 تا 158 درجه فارنهایت)، دمای محیط در فاصله 25 میلی‌متری (0.98 اینچ) از ماژول
محدوده دمای نگهداری	-40 تا 85 درجه سانتی‌گراد (-40 تا 185 درجه فارنهایت)
رطوبت نسبی	95٪ بدون میعان
ارتفاع عملیاتی عادی	0 تا 1,000 متر (0 تا 3,281 فوت) در فشار 101.3 تا 89.8 کیلوپاسکال
ارتفاع عملیاتی گسترده	1,000 تا 3,000 متر (3,281 تا 9,843 فوت) در فشار 89.8 تا 69.7 کیلوپاسکال (نیازمند کاهش مجاز دما تا حداکثر 65 درجه سانتی‌گراد / 149 درجه فارنهایت)
قابلیت اطمینان (MTBF در 30 درجه سانتی‌گراد / 86 درجه فارنهایت)	329,615 ساعت
توان ورودی ماژول UCEC (اسمی)	28 وات
توان ورودی ماژول UCEC (حداکثر)	42 وات
توان ورودی کنترلر UCSC	18 وات (اسمی) / 30.8 وات (حداکثر)
محدوده ولتاژ ورودی	18 V dc (حداقل)، 24/28 V dc (اسمی)، 30 V dc (حداکثر)
ظرفیت ورودی	25 uF
محافظت در برابر اضافه‌ولتاژ	فیوز غیرقابل‌تعویض 4 A با ولتاژ نامی 125 V dc (ذوب اسمی: 26 آمپر مربع‌ثانیه)
محافظت در برابر قطبیت معکوس	ارائه‌شده (برعکس‌کردن ورودی +/- به واحد آسیب نمی‌زند؛ واحد روشن نمی‌شود)

اتصالات/رابط‌ها

برچسب درگاه / رابط	نوع اتصال‌دهنده فیزیکی	مشخصات پروتکل عملکردی / رسانه
درگاه‌های توسعه 1 تا 7	RJ-45	رابط لینک سریال پرسرعت (HSSL)؛ زوج به‌هم‌تابیده 10Base-TX/100Base-TX؛ پروتکل اختصاصی GE که ارتباط همگام نقطه‌به‌نقطه با ماژول‌های I/O مجهز به HSSL را فراهم می‌کند.
T/SL3	RJ-45	لینک افزونه IONet/HSSL؛ با استفاده از هر سه درگاه به‌عنوان شبکه برای افزونگی TMR عمل می‌کند. زوج به‌هم‌تابیده 10Base-TX/100Base-TX.
S/SL2	RJ-45	لینک افزونه IONet/HSSL؛ هنگام جفت‌شدن با R/SL1 به‌عنوان شبکه برای افزونگی Dual عمل می‌کند. زوج به‌هم‌تابیده 10Base-TX/100Base-TX.
R/SL1	RJ-45	لینک افزونه IONet/HSSL؛ به‌عنوان شبکه برای پیکربندی‌های افزونگی Simplex عمل می‌کند. زوج به‌هم‌تابیده 10Base-TX/100Base-TX.
ENET 1	RJ-45	رابط اترنت اصلی به LAN (UDH). زوج به‌هم‌تابیده 10Base-T/100Base-TX. ارتباط کنترلر با ToolboxST، مسیریابی هشدارها به HMIها، Modbus TCP Slave، OPC UA و توزیع متغیرهای EGD را مدیریت می‌کند.
ENET 2	RJ-45	رابط شبکه ثانویه سایت. زوج به‌هم‌تابیده 10Base-T/100Base-TX. از پروتکل‌های Modbus TCP Slave، OPC UA و/یا EGD پشتیبانی می‌کند. توجه: برای پیکربندی‌های کنترلی Mark VIeS پشتیبانی نمی‌شود.
USB1 / USB2	USB نوع A	درگاه‌های اتصال مورد استفاده برای راه‌اندازی اولیه آدرس IP ‏UDH، بازیابی پیکربندی‌ها و ایجاد لینک ارتباطی فیزیکی از طریق ToolboxST.
uSD	شیار Micro-SD	شیار کارت Micro-SD برای ذخیره‌سازی (در حال حاضر از طریق میان‌افزار سیستم پشتیبانی نمی‌شود).
دکمه PHY PRES	دکمه فیزیکی	مکانیزم دکمه فشاری که برای آغاز پروفایل‌های بازیابی سیستم یا هنگام راه‌اندازی اولیه کنترلر برای آدرس IP ‏UDH فشرده می‌شود.
COM	درگاه سریال به سبک RJ-45	رابط سریال که به‌عنوان رابط جایگزین برای پیکربندی آدرس IP کنترلر استفاده می‌شود، به‌جای استفاده از دستگاه مبتنی بر فلش.
DisplayPort	رابط DisplayPort	رابط اتصال نمایشگر خارجی یا آداپتور ویدئو (در حال حاضر از طریق میان‌افزار سیستم پشتیبانی نمی‌شود).
درگاه ابری IICS	درگاه اترنت RJ-45	رابطی برای پیکربندی محیط EFA و برقراری ارتباط با پلتفرم ابری Predix (تحت کنترل Mark VIeS یا MarkStat پشتیبانی نمی‌شود).
بسته انرژی / EEPROM تک‌سیمی	رابط ویژه	حلقه رابط بسته انرژی که امکان اتصال برق پشتیبان را فراهم می‌کند تا وضعیت فعلی کنترلر هنگام قطع برق پیش‌بینی‌نشده در حافظه نوشته شود (در حال حاضر پشتیبانی نمی‌شود).

تخصیص پین‌ها (دوشاخه برق)

پین کانکتور	عملکرد	توضیحات
پین 1	زمین	اتصال زمین حفاظتی شاسی.
پین 2	منفی	مسیر برگشت منبع تغذیه؛ شاسی بیرونی کنترلر به‌صورت فیزیکی به قطب منفی منبع تغذیه متصل است.
پین 3	مثبت	خط ورودی تغذیه اصلی DC (+18 تا +30 ولت DC).

نوع مدل کانکتور: Phoenix Contact MC 1,5/3-STF-3,81-1827716
محدوده اندازه سیم پشتیبانی‌شده: 28 تا 16 AWG
مشخصات گشتاور پیچ ترمینال: 0.23 نیوتن‌متر (2 اینچ-پوند)

راهنمای نصب

مکانیک نصب و گشتاور

شاسی ماژول را با استفاده از چهار پیچ نصب ویژه، مستقیماً روی یک ساختار صفحه‌پایه نصب صلب نصب کنید. هنگام انجام تعمیرات مونتاژ محفظه، از ابزار Torx 8 استفاده کنید و اطمینان حاصل کنید همه نقاط اتصال دقیقاً با گشتاور 0.6 نیوتن‌متر (5.3 اینچ-پوند) سفت شده‌اند تا یکپارچگی آب‌بندی محفظه بیرونی حفظ شود.

فاصله‌های حرارتی

این ماژول برای تنظیم دمای داخلی کاملاً به همرفت طبیعی عمودی متکی است. باید کاملاً به‌صورت عمودی قرار گیرد و مسیرهای جریان هوا از میان پره‌های خنک‌کننده آن بدون مانع باشند.

برای دستیابی به رده‌بندی عملکردی 70 درجه سانتی‌گراد: در بالا و پایین مجموعه، مستقیماً بالای آن و زیر آن، فاصله هوایی باز حداقل 100 میلی‌متر (3.94 اینچ) حفظ کنید و فاصله چیدمان موازی بین واحدها را حداقل 50 میلی‌متر (1.97 اینچ) نگه دارید. اجسام مجاور غیرمولد گرما را در فاصله 25 میلی‌متر (0.98 اینچ) از مرزهای شاسی نگه دارید.
برای دستیابی به رده‌بندی عملکردی 65 درجه سانتی‌گراد: محدودیت‌های چیدمان می‌توانند فاصله موازی فشرده 25 میلی‌متر (0.98 اینچ)، فضای خالی زیرین 50 میلی‌متر (1.97 اینچ) و فاصله‌های جانبی 15 میلی‌متر (0.59 اینچ) از اجسام غیرمولد گرما را مجاز کنند.

ورودی برق و اتصال زمین

سیم‌کشی‌های مربوط به کانکتور تغذیه Phoenix باید در محدوده اندازه سیم 28 تا 16 AWG باقی بمانند. پیچ‌های دوشاخه ترمینال را با حداکثر گشتاور 0.23 نیوتن‌متر (2 اینچ-پوند) سفت کنید. اطمینان حاصل کنید شبکه توزیع برق خارجی تأمین‌کننده توان، با محدوده ورودی 18 تا 30 ولت DC مطابقت داشته باشد.

FAQ

اگر خطوط ورودی برق هنگام نصب به‌طور تصادفی جابه‌جا شوند، چه اتفاقی می‌افتد؟

این ماژول دارای حفاظت یکپارچه در برابر پلاریته معکوس است. جابه‌جا کردن ورودی‌های مثبت و منفی برق به کنترلر آسیب نمی‌زند؛ بااین‌حال، دستگاه بدون برق می‌ماند و راه‌اندازی نمی‌شود.

ابعاد دقیق فضای اشغال‌شده این ماژول، با و بدون لوازم نصب، چقدر است؟

ابعاد ماژول پایه 168 x 150 x 85 mm (6.61 x 5.91 x 3.35 in) است. با اتصال تجهیزات نصب اصلی، فضای فیزیکی کلی 204 x 153 x 85 mm (8.03 x 6.02 x 3.35 in) خواهد بود.

آیا درگاه micro-SD و DisplayPort در این مدل ماژول فعال هستند؟

خیر. هر دو رابط سخت‌افزاری درگاه کارت uSD micro-SD و DisplayPort روی چیدمان وجود دارند، اما سیستم‌عامل میان‌افزار کنترلر در حال حاضر از آن‌ها پشتیبانی نمی‌کند.

قابلیت اطمینان این سخت‌افزار کنترلر از نظر طول عمر عملیاتی مداوم چقدر است؟

این ماژول دارای میانگین زمان تأییدشده بین خرابی‌ها (MTBF) برابر با 329,615 ساعت است، مشروط بر اینکه به‌طور مداوم در دمای پایدار محیطی 30 degC کار کند.
