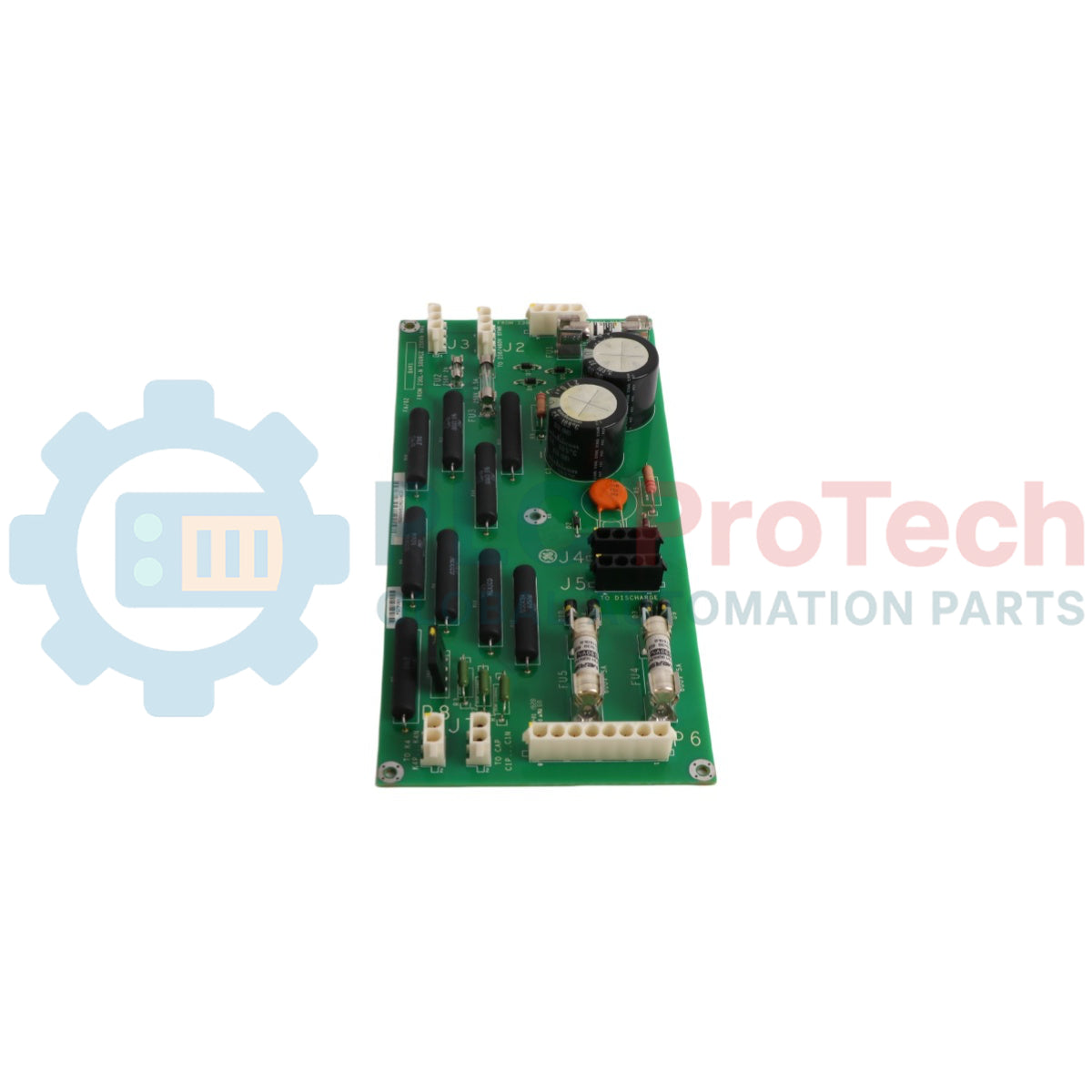

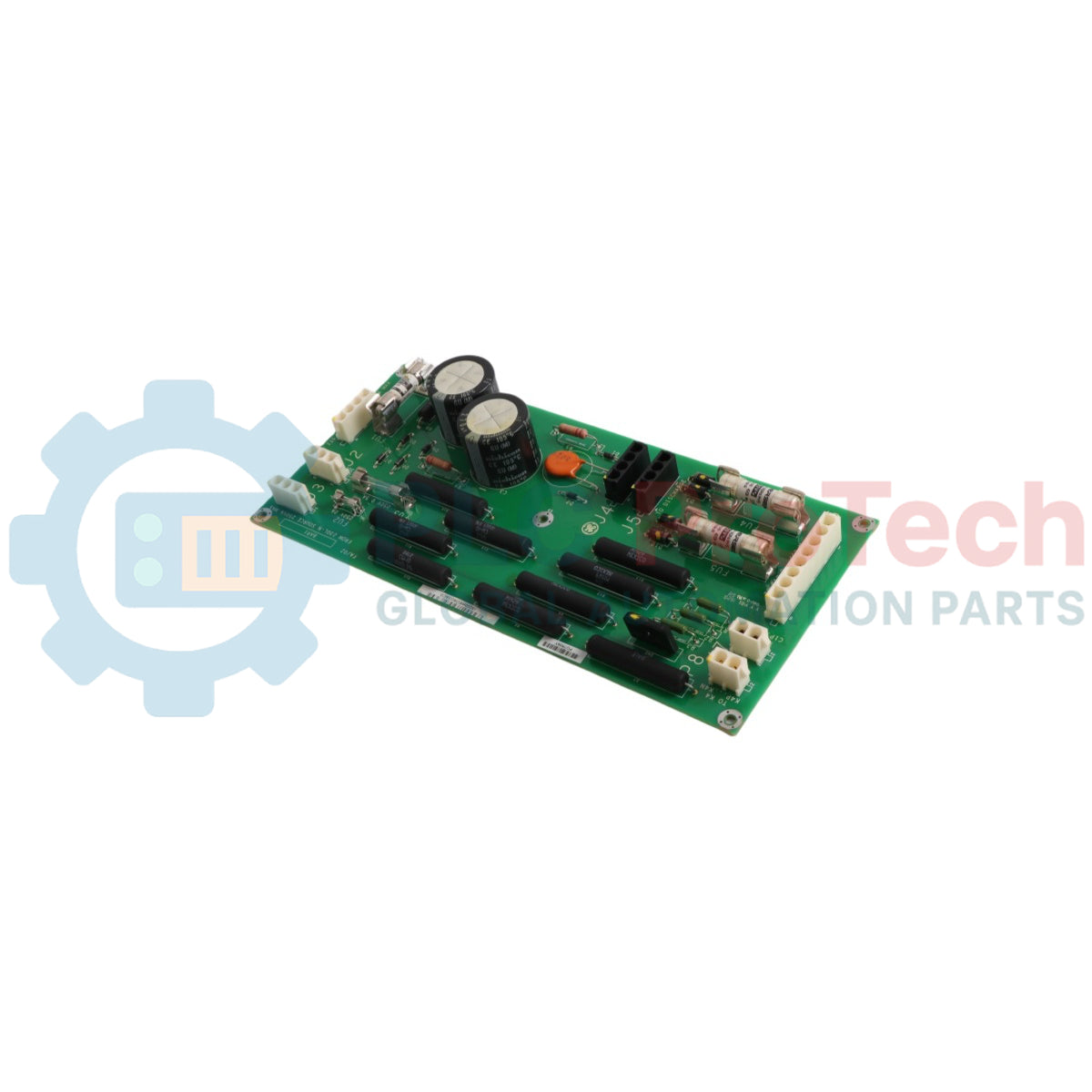

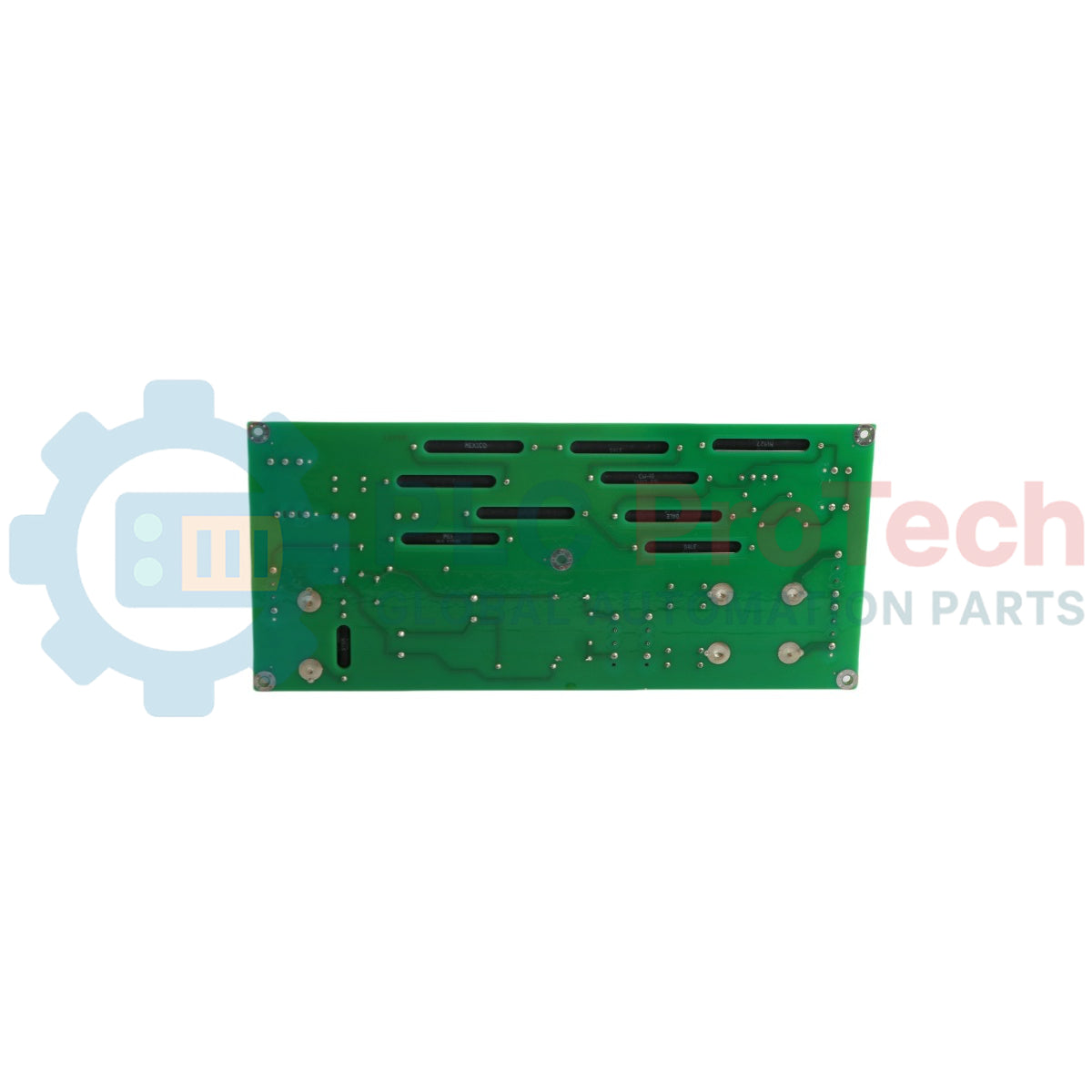

برد خروجی توربین بادی Speedtronic مارک VIe جنرال الکتریک IS200WEORG1A

Q: هدف از چیدمان فاصلهگذاری مخصوص چینکاری روی دستگاه چیست؟

فاصلهگذاری چینکاری، فاصله ایمنی دقیق بین پایه مقاومتهای توان بالا و سطح برد را تعیین میکند تا جداسازی حرارتی بهینه حفظ شود و از ایجاد قوس الکتریکی جلوگیری شود.

Q: آیا مدارهای ایزولاسیون توان روی این برد قابلیت اتصال به کارتهای خارجی را دارند؟

بله، این دستگاه دارای ترانسفورماتورهای توان داخلی است که بهطور ویژه برای کاهش یا انتقال ایمن بارهای الکتریکی از این ماژول به بردهای هدف کمکی طراحی شدهاند.

SKU IS200WEORG1A

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IS200WEORG1A
کشور سازنده:ایالات متحده آمریکا
نوع محصول: برد توربین بادی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 380g
ابعاد: ۲۸ سانتی‌متر × ۱۲٫۶ سانتی‌متر × ۳٫۵ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

IS200WEORG1A یک برد خروجی تخصصی توربین بادی است که توسط GE Energy برای یکپارچه‌سازی در پلتفرم کنترل توربین Mark VIe Speedtronic طراحی شده است. این قطعه که به‌طور مشخص به‌عنوان مجموعه انتقال خروجی و توان در سامانه‌های محرک توربین بادی عمل می‌کند، مسیرهای سیگنال محلی را توزیع کرده و خطوط برق کمکی را تنظیم می‌کند. IS200WEORG1A دارای مدارهای یکپارچه حفاظت در برابر اضافه‌جریان ولتاژبالا، اجزای فیلتر مقاوم و ساختارهای چیدمان واضح برای مشخص‌سازی قطعات است تا مستقیماً با عملکرد محرک توربین بادی ارتباط برقرار کند.

ویژگی‌ها

زیرسامانه فیلتر مقاوم در برابر دمای بالا: مجهز به دو خازن الکترولیتی Nichicon با ظرفیت 270uF و تحمل دمای 150 درجه سلسیوس برای حفظ پایداری خطوط برق در محیط‌های با دمای بالا.
حفاظت در برابر گذرای اضافه‌ولتاژ: شامل یک خازن سرامیکی تک‌لایه نارنجی‌رنگ 3kV است که نزدیک اجزای فیلتر اصلی قرار گرفته تا جهش‌های ولتاژ را مهار کند.
حفاظت دومرحله‌ای در برابر اضافه‌جریان: مجهز به پنج فیوز حفاظتی مقاوم است که میان خطوط دارای رده 250V و 3 مدار حفاظتی اختصاصی 600V تقسیم شده‌اند.
متعادل‌سازی دقیق انتقال توان: ترانسفورماتورهای روی‌بردی را یکپارچه می‌کند که برای جداسازی ایمن و انتقال خطوط برق به بردهای سامانه کمکی طراحی شده‌اند.
کنترل جامپر روی‌برد: دارای لینک‌های جامپر در دسترس با برچسب‌های J4 و J5 است تا مهندس سامانه در محل بتواند پیکربندی‌های مدار را تنظیم کند.

کاربردها

پایش مجموعه محرک توربین بادی Mark VIe
شبکه‌های توزیع توان و جداسازی خروجی در سامانه‌های انرژی جایگزین
مسیریابی توان کمکی و تابلوهای کنترل

مشخصات فنی

مورد	توضیحات / مقدار
سازنده	GE Energy
سری	Mark VIe Speedtronic
شماره قطعه	IS200WEORG1A
مخفف عملکردی	WEOR
توضیحات عملکردی	برد مدار چاپی GE
پوشش PCB	پوشش معمولی
بازبینی عملکردی 1	A
مشخصات مقاومت جریان‌بالا	100 اهم (مقاومت‌های 1، 2، 3، 5، 8 و 9)
تعداد کل مقاومت‌ها	15 عدد
خازن‌های دمای بالا (C1, C3)	Nichicon 270uF، 150 درجه سلسیوس
خازن جهش (C2)	سرامیکی تک‌لایه 3kV
برچسب حداکثر منبع تغذیه	FROM 230L-N SOURCE 250VA MAX

راهنمای نصب

استانداردهای فاصله آزاد محل پرس: فاصله‌های آزاد پرس کارخانه‌ای تعیین‌شده را بین مقاومت‌های توان‌بالا (R1, R2, R3, R5, R9) و سطح مدار زیرین حفظ کنید تا اتلاف حرارت و جداسازی الکتریکی تضمین شود.
اتصال به شاسی: از 5 سوراخ نصب ایجادشده در کارخانه در امتداد ساختار برد برای محکم‌کردن واحد روی صفحه محفظه استفاده کنید.
روش‌های جابه‌جایی: پیش از دست‌کاری جامپرهای پیکربندی J4 یا J5، همیشه بار ساکن ایجادشده را تخلیه کرده و از سطح زیرانداز ایمن در برابر ESD استفاده کنید.

FAQ

هدف از چیدمان فاصله‌گذاری مخصوص چین‌کاری روی دستگاه چیست؟

فاصله‌گذاری چین‌کاری، فاصله ایمنی دقیق بین پایه مقاومت‌های توان بالا و سطح برد را تعیین می‌کند تا جداسازی حرارتی بهینه حفظ شود و از ایجاد قوس الکتریکی جلوگیری شود.

چه تعداد فیوز حفاظتی ولتاژبالا روی این مجموعه قرار دارد؟

این برد در مجموع دارای پنج فیوز است که شامل سه فیوز با ولتاژ نامی ۶۰۰ ولت، به‌همراه قطعات حفاظتی مدار با ولتاژ نامی ۲۵۰ ولت می‌شود.

آیا مدارهای ایزولاسیون توان روی این برد قابلیت اتصال به کارت‌های خارجی را دارند؟

بله، این دستگاه دارای ترانسفورماتورهای توان داخلی است که به‌طور ویژه برای کاهش یا انتقال ایمن بارهای الکتریکی از این ماژول به بردهای هدف کمکی طراحی شده‌اند.
