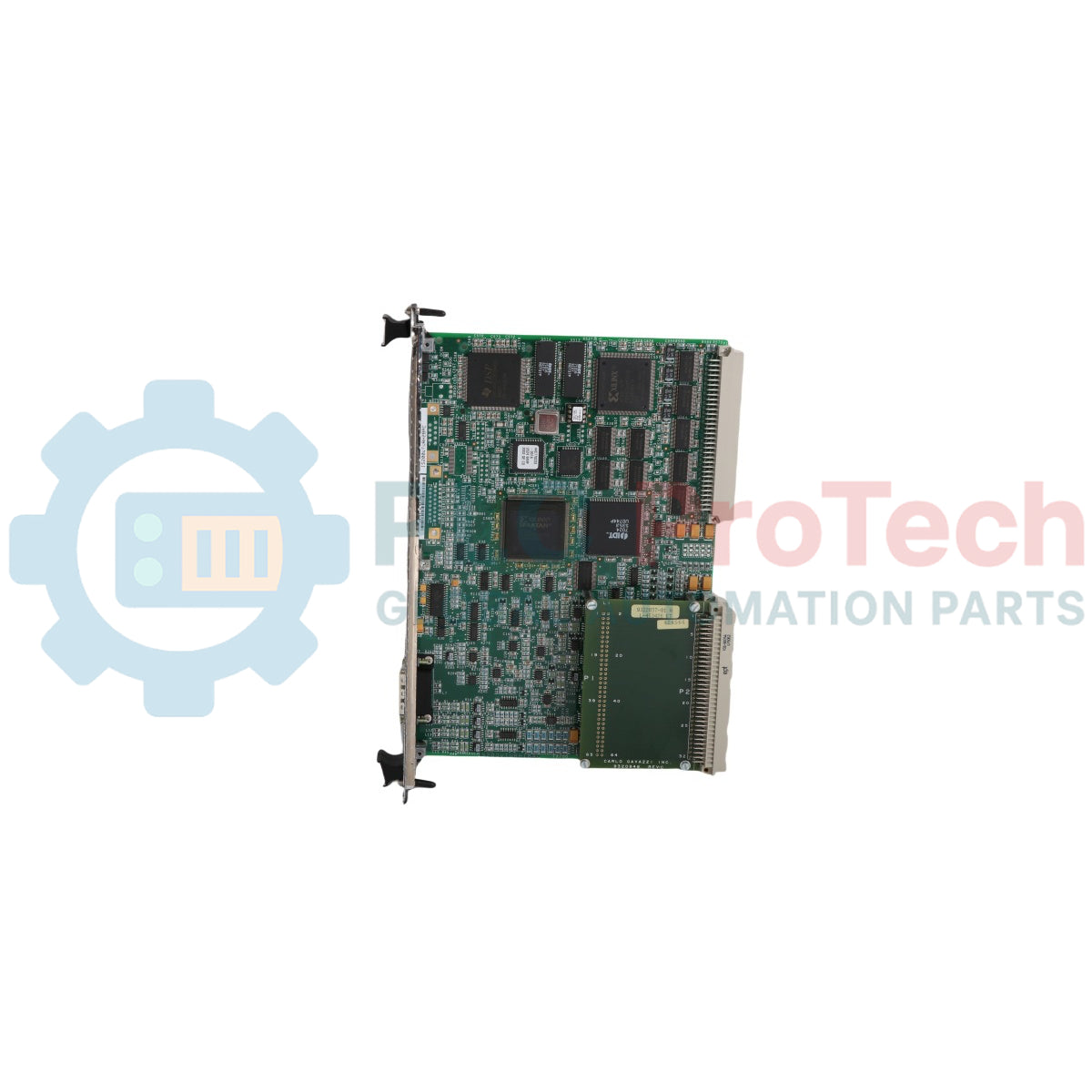

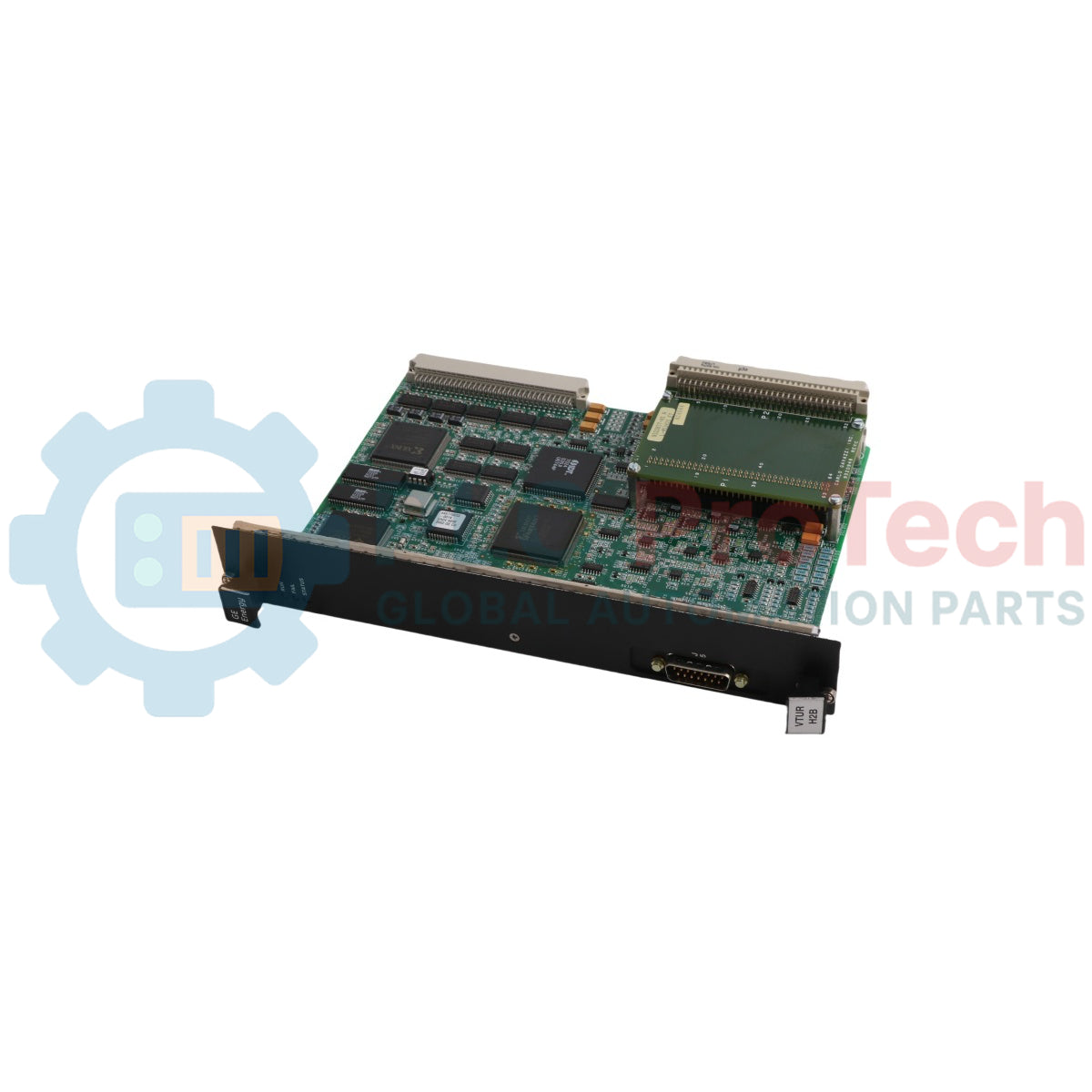

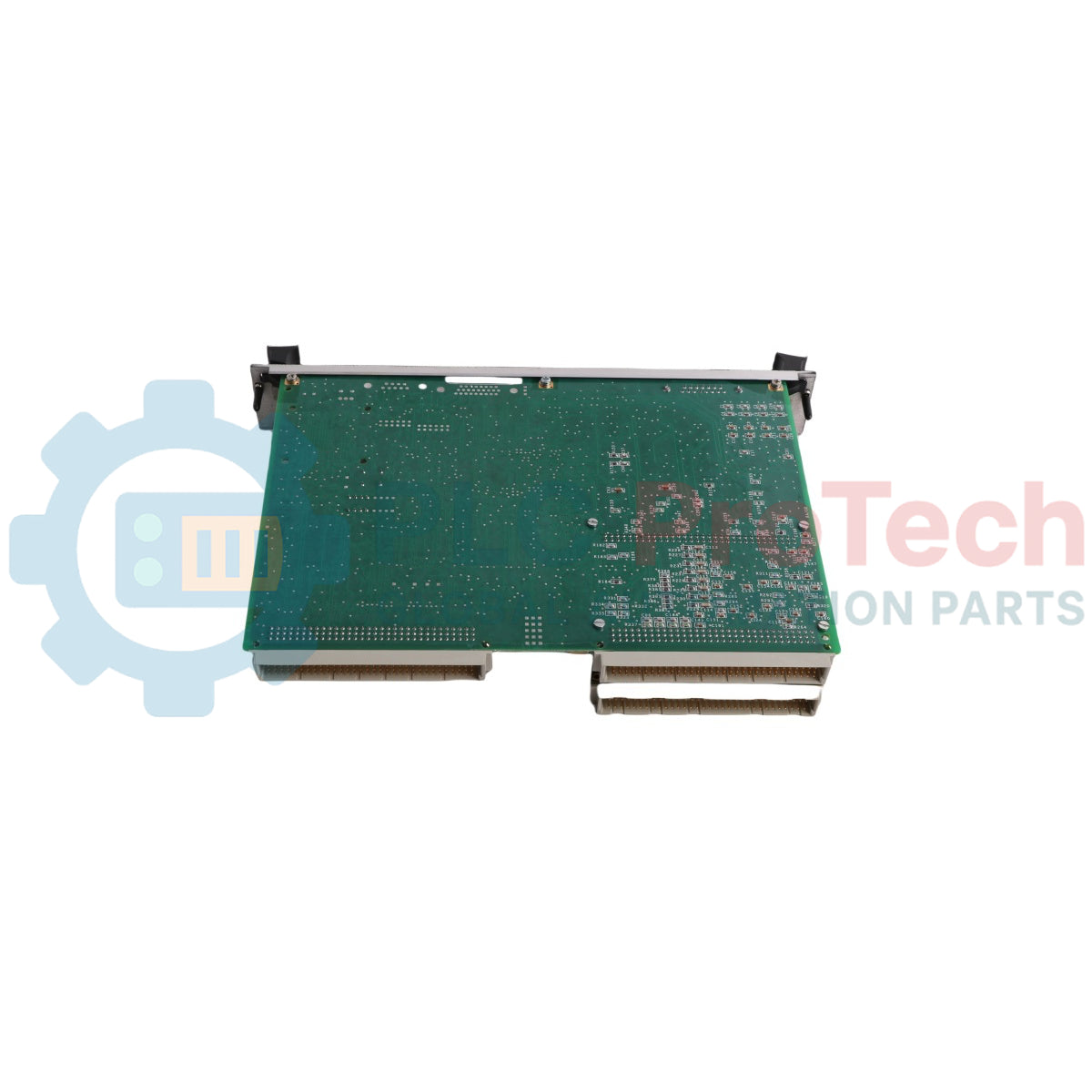

ماژول رابط مبدل ارتعاش مارک VI جنرال الکتریک IS200VTURH2BAC

توضیحات

IS200VTURH2BAC به‌عنوان یک ماژول رابط مبدل ارتعاشی با چگالی بالا عمل می‌کند که توسط General Electric و به‌عنوان بخشی از پلتفرم کنترل توربین Mark VI Speedtronic تولید شده است. این ماژول با بردهای ترمینال مانند TTUR ارتباط برقرار می‌کند تا داده‌های حیاتی مربوط به سرعت شفت و حسگرها را به محیط کنترلر منتقل کند. این ماژول در حلقه اصلی حفاظت در برابر افزایش بیش‌ازحد سرعت نقشی کلیدی دارد و هنگام شناسایی شرایط خطا، سیگنال‌های تریپ را به برد TRPG هدایت می‌کند؛ این سیگنال‌ها سپس از طریق مدارهای رأی‌گیری سه‌رله‌ای پردازش می‌شوند تا توان ورودی به سلونوئیدهای تریپ به‌صورت نظام‌مند قطع شود.

علاوه بر ورودی‌های سنجش دینامیکی، IS200VTURH2BAC الگوریتم همگام‌سازی خودکار سیستم را اجرا می‌کند. این برد ورودی‌های دوگانه ترانسفورماتور پتانسیل (PT) را از خطوط ژنراتور و باس پایش می‌کند تا تغییرات فاز و لغزش را به‌صورت فعال دنبال کند. هنگامی که کد زمان اجرای برنامه آن را فعال می‌کند، از تکنیک تشخیص عبور از صفر ولتاژ مبتنی بر وقفه برای تنظیم معیارهای فاز، لغزش و شتاب بهره می‌گیرد و سپس رله بریکر K25 را می‌بندد؛ در همین حال، پارامترهای جبرانی تطبیقی برای تأخیرهای زمانی فیزیکی بریکر حفظ می‌شوند.

ویژگی‌ها

• حفاظت چندسطحی در برابر افزایش بیش‌ازحد سرعت توربین: با حسگرهای سرعت و اجزای ترمینال هماهنگ می‌شود تا حلقه‌های مداخله قابل‌اعتماد برای افزایش بیش‌ازحد سرعت در حالت‌های اصلی، کنترلی و اضطراری ارائه دهد.
• خروجی رأی‌گیری دو از سه: سیگنال‌های مستقل را برای اجرای رأی‌گیری 2/3 در مدارهای رله سخت‌افزاری ارسال می‌کند تا قطع سلونوئید تریپ اضطراری تضمین شود.
• الگوریتم همگام‌سازی خودکار (K25): از منطق عبور از صفر ولتاژ برای اندازه‌گیری اختلاف‌های فاز، لغزش و شتاب بین خطوط ژنراتور و باس و مدیریت اتصال‌های بریکر استفاده می‌کند.
• جبران‌سازی خودتطبیق‌پذیر بریکر: دارای پارامترهای قابل‌پیکربندی برای ردیابی است که فرمان‌های بستن بریکر را بر اساس تأخیرهای زمانی مکانیکی به‌صورت خودکار تنظیم می‌کنند.
• ظرفیت زمان‌بندی چندبریکر: برای محاسبه و اجرای روال‌های همگام‌سازی دو واحد بریکر مجزا و مستقل از یک مجموعه برد واحد تجهیز شده است.

کاربردها

• حلقه‌های پایش و حفاظت در برابر افزایش بیش‌ازحد سرعت توربین‌های گازی و بخاری Mark VI Speedtronic
• کنترل همگام‌سازی الکتریکی خودکار ژنراتور با باس
• رابط‌های تریپ توربین برای خاموش‌سازی اضطراری با افزونگی پیمانه‌ای سه‌گانه (ESD)

مشخصات فنی

راهنمای نصب

• پارامترگذاری منطق بریکر: پیش از فعال‌سازی روال همگام‌سازی خودکار K25، مطمئن شوید تأخیرهای زمانی بستن بریکر و حدود ولتاژ کاری به‌طور کامل در پایگاه داده نرم‌افزار پیکربندی شده‌اند.
• سیم‌کشی ترانسفورماتورهای پتانسیل ورودی: پیش از اتصال نهایی، بررسی کنید که خطوط ترانسفورماتور پتانسیل ژنراتور و باس به‌طور ایمن ایزوله شده و در محدوده‌های ولتاژ حالت مشترک هم‌راستا باشند.
• اتصال زمین شیلد حسگر: تمام اجزای شیلد ورودی بازخورد ارتعاش و سرعت را به شینه زمین قاب تعیین‌شده متصل کنید تا از تأثیر نویز فرکانس رادیویی بر محاسبات عبور از صفر جلوگیری شود.
