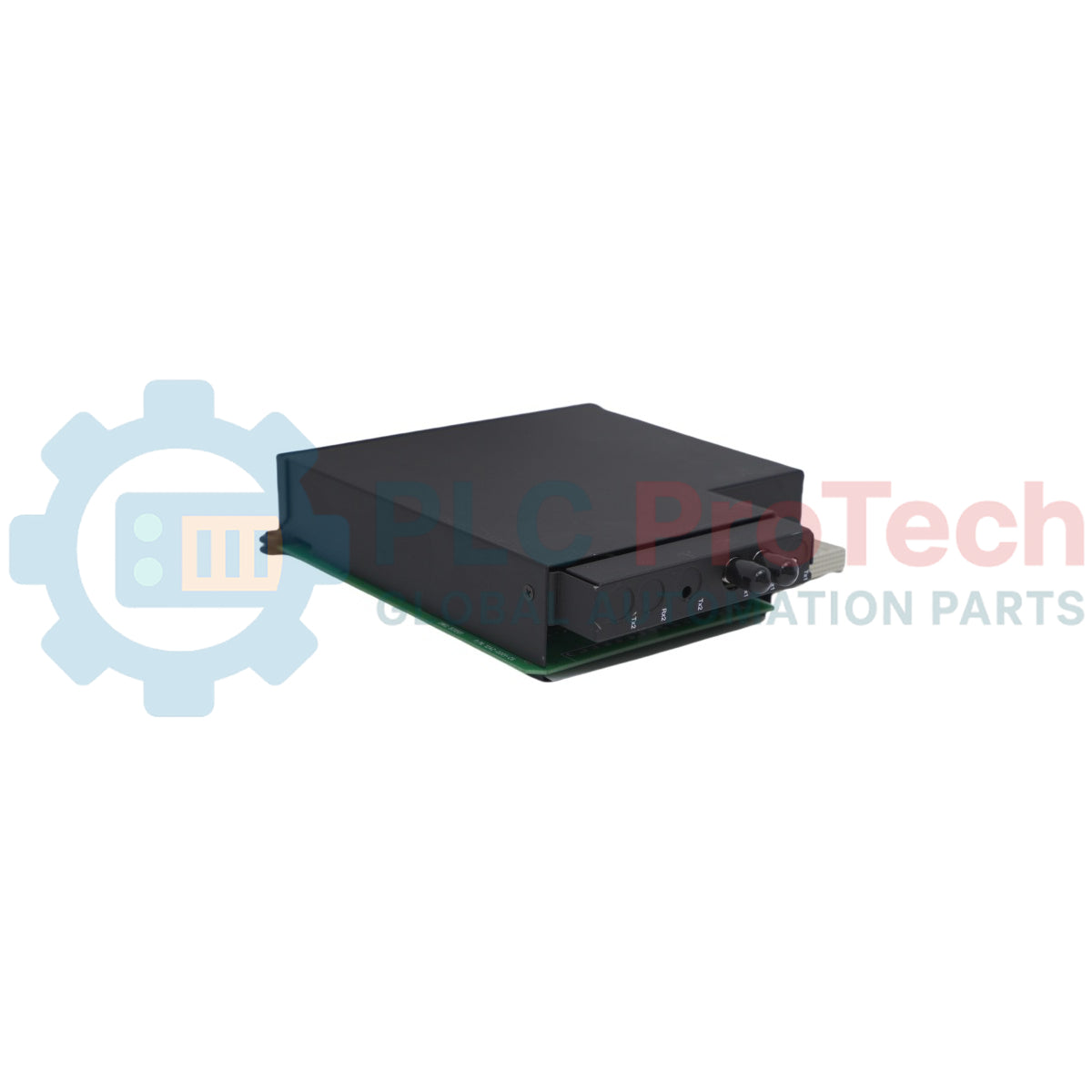

ماژول ارتباطات سری رله یونیورسال GE Multilin مدل UR-7CV

توضیحات

UR-7CV یک ماژول ارتباطات بین‌رله‌ای توسعه‌یافته برای سری پلتفرم رله یونیورسال (UR) جنرال الکتریک است. این واحد رابط شبکه پرتراکم، رله‌های حفاظتی بومی را به قابلیت‌های اختصاصی سیگنال‌دهی دوربرد مبتنی بر فیبر نوری مجهز می‌کند تا پست‌های دوردست و شبکه‌های حفاظت کمکی را به یکدیگر متصل سازد. این ماژول که با شناسه سفارش سخت‌افزاری 7C پیکربندی شده است، دارای کانال‌های نوری تخصصی با طول موج نامی فروسرخ 1300 nm روی زیرساخت استاندارد فیبر تک‌مدی است.

ادغام این کارت در یک شاسی فعال UR، تبادل داده بلادرنگ را تسهیل می‌کند و امکان اجرای طرح‌های حفاظت دیفرانسیل خطوط پرسرعت، منطق تریپ بین‌رله‌ای از راه دور و پردازش سریع‌تر فرمان‌های حفاظت از راه دور را فراهم می‌سازد. UR-7CV از فرستنده‌گیرنده‌های نوری ممتاز برای پشتیبانی از انتقال در فواصل حداکثر 10 کیلومتر و نرخ‌های حداکثر 1 Gbps استفاده می‌کند و یکپارچگی پایدار مسیر سیگنال را در محیط‌های دارای تداخل الکترومغناطیسی شدید (EMI) فراهم می‌سازد. این ماژول که به گره‌های اتصال استاندارد از نوع SC/APC مجهز است، به‌صورت یکپارچه در پشت صفحه‌رویه دسترسی اصلی محفظه میزبان نصب می‌شود.

ویژگی‌ها

• رابط تک‌مدی با پهنای باند بالا: برای تولید موج نوری با طول موج 1300 nm بهینه شده است تا شبکه‌های ارتباطی نوری دوربرد را امکان‌پذیر کند.
• برد انتقال گسترده: برای انتقال تله‌متری حیاتی در فواصل حداکثر 10 کیلومتر طراحی شده است.
• مسیرهای سیگنال قطعی: از انتقال سریع داده بین‌رله‌ای تا 1 Gbps پشتیبانی می‌کند تا پنجره‌های زمانی اجرای منطق حفاظتی تضمین شوند.
• معماری مقاوم‌شده برای پست: برای جداسازی منطق ارتباطی در برابر تداخل الکترومغناطیسی شدید، اضافه‌ولتاژهای کلیدزنی و سیگنال‌های RF ساخته شده است.
• سازگاری سیستم اتصال و استفاده فوری: پس از روشن‌شدن، هسته پردازنده رله یونیورسال آن را به‌صورت یکپارچه شناسایی می‌کند و از بازسازی زمان‌بر نرم‌افزار جلوگیری می‌شود.
• گره‌های رابط فیزیکی SC/APC: کوپلینگ‌های نوری استانداردشده، حداقل تلفات درج و بازتاب برگشتی نوری را در سراسر اتصالات تضمین می‌کنند.

کاربردها

• پیوندهای مخابراتی حفاظت دیفرانسیل خطوط چندترمیناله
• طرح‌های تریپ مستقیم از راه دور (DTT) پرسرعت بین پست‌ها
• سیگنال‌دهی حفاظت از راه دور خطوط انتقال فشارقوی
• تقسیم‌بندی شبکه رله حفاظتی مسافت‌طولانی بر بسترهای فیبر تک‌مدی

مشخصات فنی

دستورالعمل‌های نصب

ایزوله‌سازی برق پیش از نصب

• پیش از هرگونه کار مکانیکی، تغذیه برق کمکیِ تأمین‌کننده توان رله حفاظتی میزبان را کاملاً قطع کنید.
• تا زمانی که گذرگاه بک‌پلین برق‌دار است، برای لغزاندن یا خارج کردن ماژول‌های ارتباطی اقدام نکنید؛ زیرا این کار می‌تواند باعث خطاهای اجرای منطقی یا آسیب به اپتیک ترنسیورهای حساس شود.

مکانیزم جای‌گذاری ماژول

• ضامن پوشش مجموعه جلویی را به سمت بیرون باز کنید تا رک کارت پردازشی نمایان شود.
• کارت مدار را دقیقاً درون ریل‌های راهنمای شیار موردنظر هم‌راستا کنید و آن را محکم فشار دهید تا بلوک رابط پشتی به‌طور ایمن با بک‌پلین سیستم میزبان جفت شود.
• تمام قطعات نصب صفحه‌جلویی سازه‌ای را محکم کنید تا یکپارچگی مسیر پیوسته اتصال زمین شاسی تأیید شود.

نحوه کار با فیبر نوری و قطبیت

• دوشاخه‌های یکپارچه محافظ گردوغبار را داخل درگاه‌های SC/APC نگه دارید تا فیبر نوری میدانی کاملاً ترمینال‌بندی و آماده بهره‌برداری شود.
• پیش از اتصال نهایی، همه فرول‌های فیبر نوری را با پاک‌کننده‌های صنعتی استاندارد اپتیک، خشک، بدون پرز و یک‌بارمصرف تمیز کنید.
• اطمینان حاصل کنید که دستورالعمل‌های مربوط به حداکثر شعاع خم کابل‌های فیبر نوری میدانی در مسیرکشی داخل کابینت به‌دقت رعایت شوند تا از خطاهای ناشی از تضعیف سیگنال جلوگیری شود.

سؤالات متداول

برای این پیکربندی ماژول، استفاده از چه نوع خط فیبر نوری الزامی است؟

این ماژول منحصراً برای اتصال به خطوط فیبر نوری استاندارد تک‌مد طراحی شده است. تلاش برای استفاده از پچ‌کوردهای چندمد باعث ناهماهنگی شدید قطر هسته نوری می‌شود و در نتیجه، تضعیف فاجعه‌بار سیگنال و قطع فوری ارتباط لینک را به دنبال دارد.

این کارت در هنگام بروز اختلال در لینک، وضعیت‌های دیفرانسیل خط سیستم را چگونه مخابره می‌کند؟

هنگام استفاده در چیدمان‌های استاندارد حفاظت خط UR، فریم‌ویر زیربنایی سیستم پیوستگی بسته‌ها را بررسی می‌کند. اگر اختلال در خط نوری، ترافیک لینک را برای مدتی بیش از حدود بحرانی قطع کند، کارت یک عملگر خرابی کانال را ثبت می‌کند تا سازوکارهای تریپ بین‌پایانه‌ای پشتیبانِ ارباب-برده را از طریق پایانه‌های جایگزین فعال کند.

آیا این واحد می‌تواند دماهای بالای کاری پست برق را بدون نیاز به فن‌های خارجی تحمل کند؟

بله، این ماژول به‌گونه‌ای مهندسی شده است که به‌صورت غیرفعال در دامنه گسترده‌ای از کاربردهای صنعتی، از -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد، کار کند؛ دامنه‌ای که با شرایط محیطی بسیار سختِ رایج در کیوسک‌های مارشالینگ فضای باز یا محفظه‌های کنترل توزیع برق محلی مطابقت دارد.
