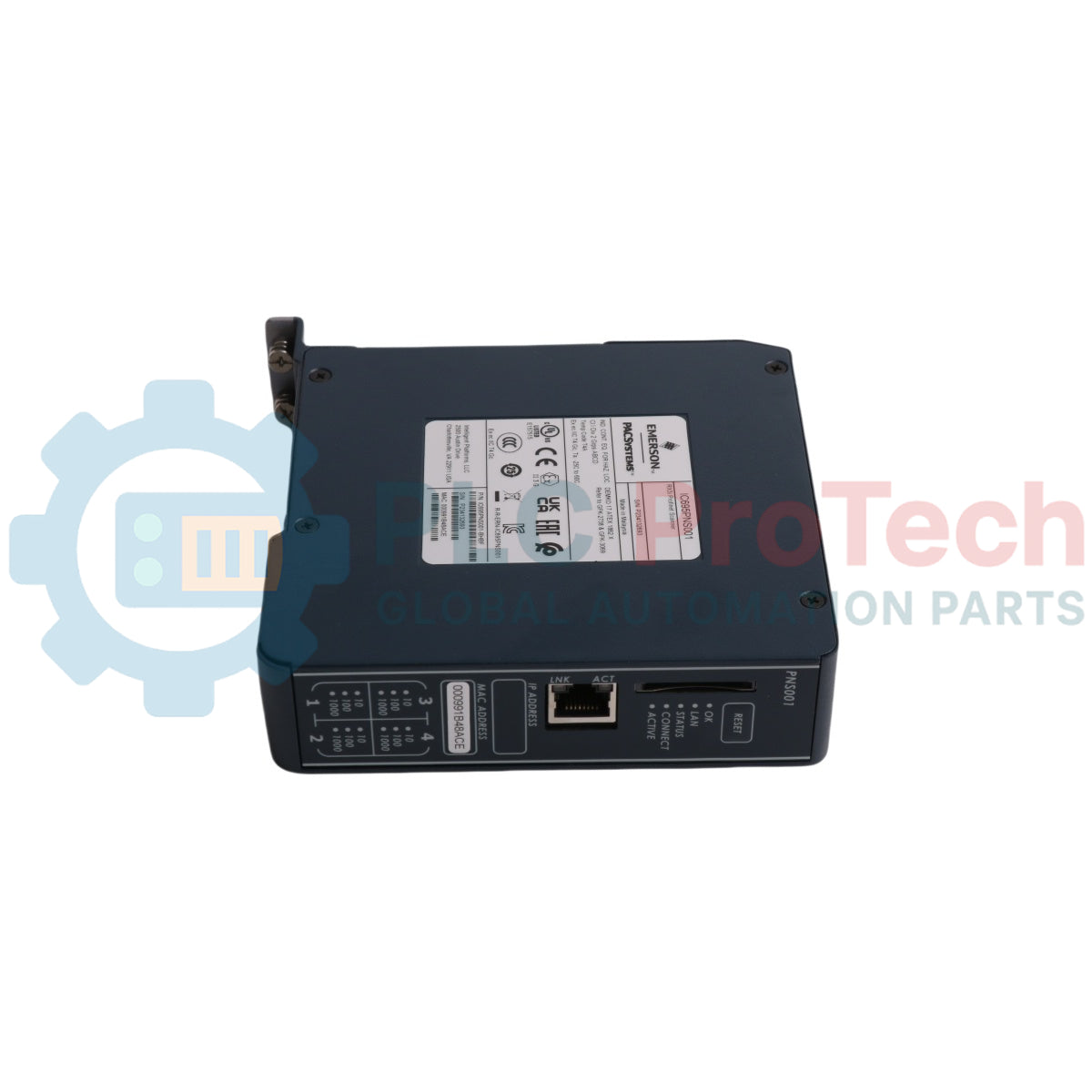

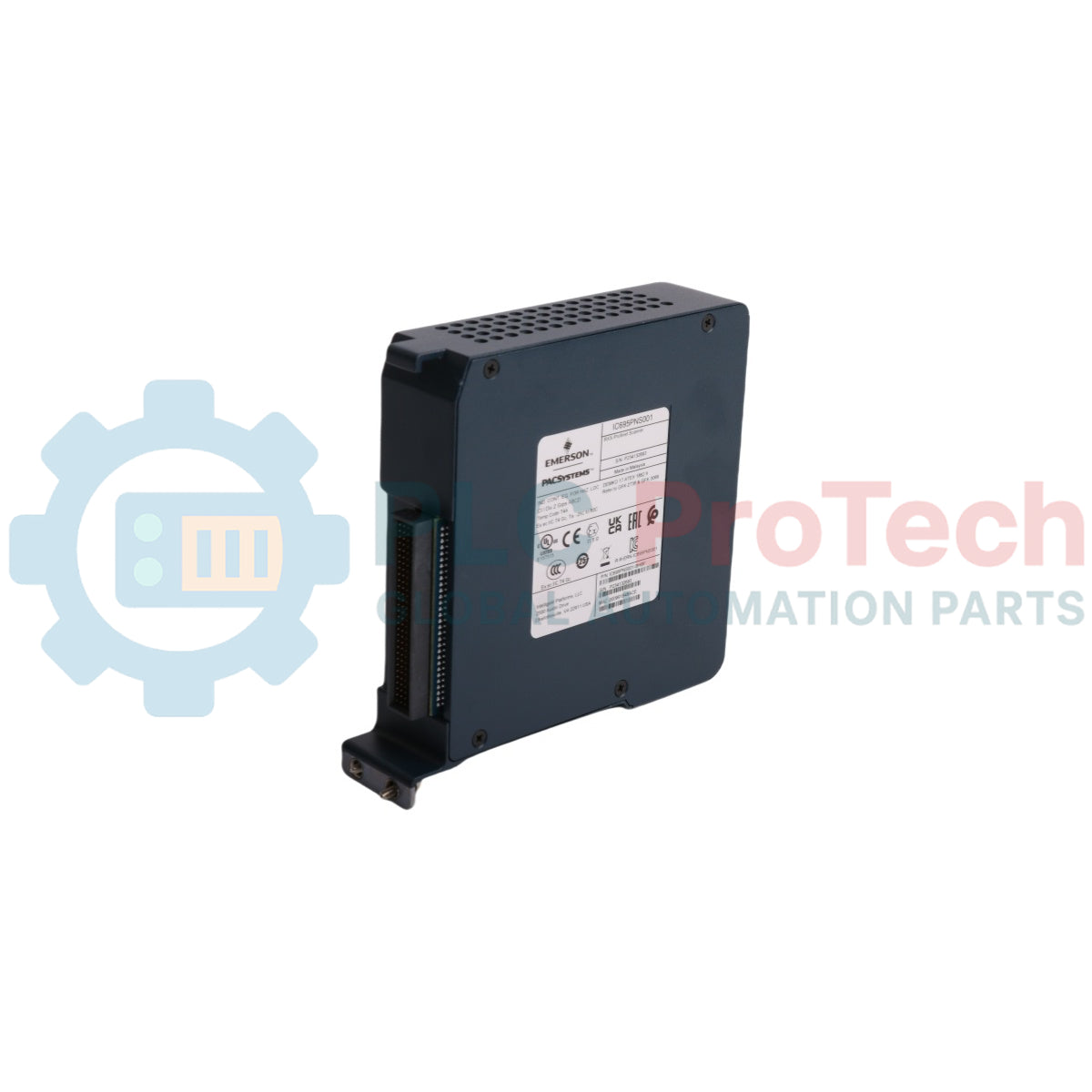

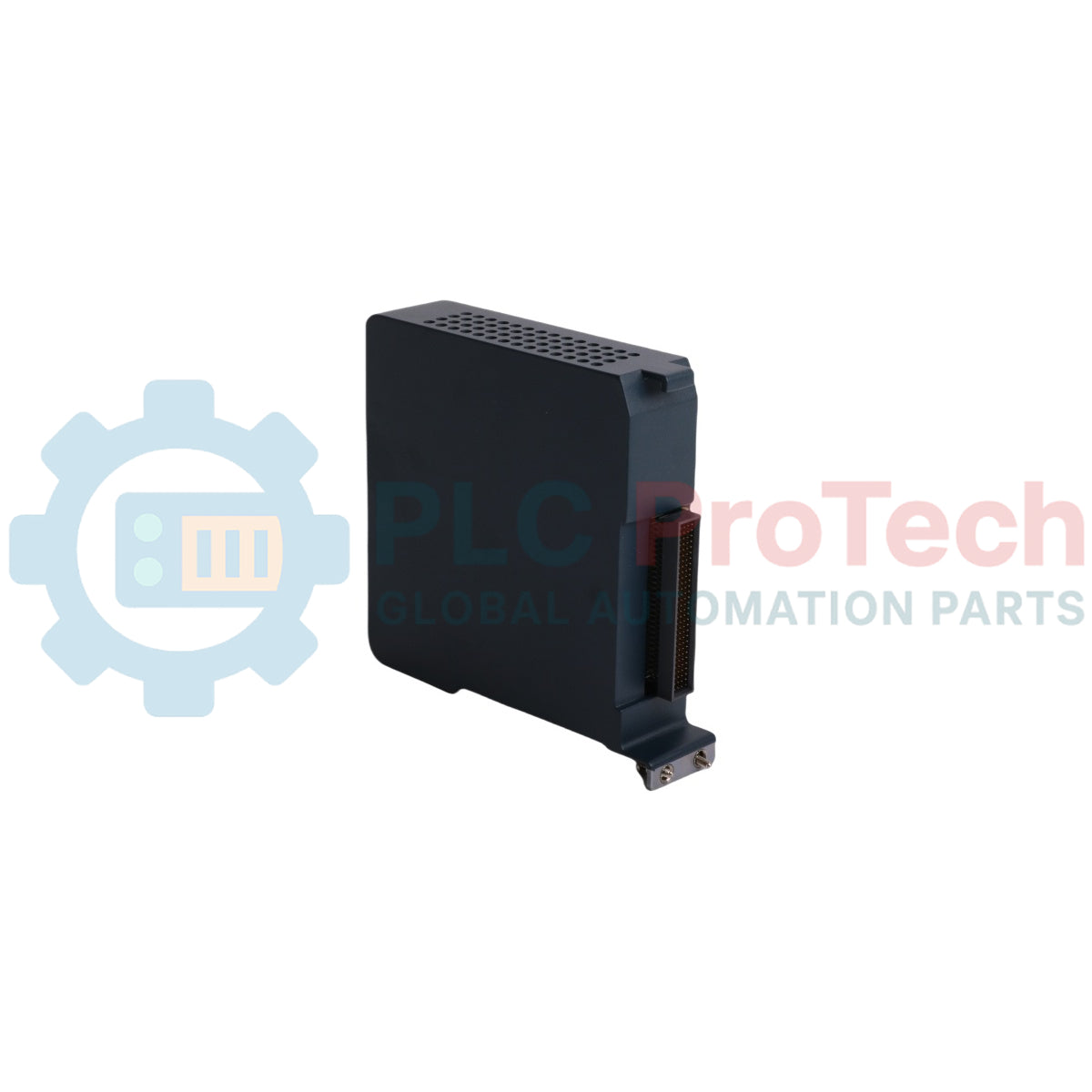

ماژول اسکنر PROFINET GE PACSystems RX3i IC695PNS001CA-ABAH

مروری بر محصول

IC695PNS001CA-ABAH (IC695PNS001CA-ABAH) یک ماژول اسکنر شبکه PROFINET با عملکرد بالا و قطعی است که شرکت جنرال الکتریک آن را برای پلتفرم کنترلی PACSystems RX3i تولید کرده است. این ماژول که در صنایع فرایندی demanding مانند پالایش پتروشیمی، تأسیسات مدرن تولید برق و عملیات گسترده معدنی به‌کار گرفته می‌شود، معماری‌های شبکه غیرمتمرکز پرسرعت ایجاد می‌کند. این ماژول یک بک‌پلین دوردست RX3i یونیورسال را که شامل ماژول‌های ورودی/خروجی Series 90-30 یا RX3i است، مستقیماً به یک کنترلر ورودی/خروجی PROFINET اصلی متصل می‌کند. این ماژول با دریافت داده‌های ورودی بلادرنگ، تأمین مقادیر خروجی و حفظ قطعیت در شبکه LAN، تأخیر میان میدان و اتاق کنترل را به‌طور چشمگیری کاهش می‌دهد. نام‌گذاری مشخص -ABAH ترکیبی تأییدشده از بازبینی سخت‌افزار و خط مبنای اجرای میان‌افزار را تضمین می‌کند و منطق بازگشت محلی استانداردی را فراهم می‌سازد که در صورت قطع ارتباط با کنترلر بالادست، وضعیت‌های ورودی/خروجی را به‌صورت ایمن مدیریت می‌کند. این قابلیت دفاعی از توقف فرایند در سراسر سیستم جلوگیری می‌کند، زمان ازکارافتادگی غیرمنتظره کارخانه را به‌طور قابل‌توجهی کاهش می‌دهد و از تجهیزات گران‌قیمت میدانی در برابر شوک مکانیکی محافظت می‌کند.

پیکربندی فنی

معماری IC695PNS001CA-ABAH شامل دو لایه پردازش شبکه است که برای مدیریت ترافیک قطعی و سنگین در شبکه‌های صنعتی طراحی شده‌اند. منطق پیکربندی و میان‌افزار عملیاتی از ویژگی‌های اصلی مهندسی زیر پشتیبانی می‌کنند:

• پوشش کانفورمال (پسوند CA): بردهای مدار چاپی چندلایه داخلی دارای پوشش پلیمری اعمال‌شده در کارخانه هستند. این لایه محافظ، قطعات سطحی را در برابر رطوبت، گردوغبار ذرات رسانا و آلاینده‌های شیمیایی خشن موجود در هوا عایق می‌کند و با استانداردهای سخت‌گیرانه زیست‌محیطی G3 مطابقت دارد.

• معماری اختصاصی نسخه (-ABAH): این شناسه نسخه مشخص، سازگاری با تراشه‌های ارتباطی بک‌پلین با چگالی بالا را تضمین می‌کند و بازبینی بوت‌لودر بارگذاری‌شده در کارخانه را تعیین می‌کند. این شناسه تضمین می‌کند نگاشت منطق داخلی با جداول پیکربندی کنترلر اصلی کاملاً مطابقت داشته باشد و خطاهای عدم تطابق نسخه ثبت نشوند.

• رابط‌های زیرساختی دوگانه: چیدمان سخت‌افزاری شامل دو رابط شبکه مسی RJ-45 و دو شکاف SFP (قابل اتصال با فرم‌فاکتور کوچک) است. این پیکربندی به مهندسان سایت اجازه می‌دهد توپولوژی‌های ستاره‌ای، خطی یا حلقه‌ای افزونه را با استفاده از سیم‌کشی مسی استاندارد یا لینک‌های فیبر نوری چندحالته/تک‌حالته با بُرد طولانی پیکربندی کنند.

• بازگشت محلی هوشمند: اسکنر به‌طور مستقل پارامترهای پیکربندی و وضعیت همه ماژول‌های موجود در رک راه دور خود را مدیریت می‌کند. اگر پیوند بالادستی اصلی شبکه قطع شود، ماژول یک روال بازگشت محلی را آغاز می‌کند و خروجی‌های گسسته و آنالوگ را به حالت‌های ایمن ازپیش‌برنامه‌ریزی‌شده (حفظ آخرین حالت، اجبار به سطح بالا یا اجبار به سطح پایین) می‌برد تا زیرساخت محلی را ایزوله کند.

مشخصات فنی

پرسش‌های متداول

• پسوند «-ABAH» هنگام تهیه ماژول جایگزین از نظر ساختاری چه اهمیتی دارد؟

• پسوند  -ABAH بلوک دقیق بازبینی محصول است که توسط بخش لجستیک کارخانه GE استفاده می‌شود. هنگام تعویض یک واحد معیوب در سامانه‌ای با الزامات نظارتی سخت‌گیرانه، مانند تولید برق هسته‌ای یا حلقه‌های شیمیایی حیاتی، تهیه نسخه دقیق -ABAH تضمین می‌کند که بازبینی‌های سخت‌افزاری داخلی و لایه‌های اولیه میان‌افزار کاملاً با خط مبنای تأییدشده سامانه مطابقت داشته باشند و از رد شدن دست‌دهی نرم‌افزاری جلوگیری شود.

• آیا این ماژول می‌تواند ارتباط استاندارد PROFINET را از طریق پیوند اترنت ۱۰ مگابیت‌برثانیه اجرا کند؟

• خیر. پروتکل‌های ارتباطی قطعی PROFINET فعال، حداقل به سرعت پیوند شبکه ۱۰۰ یا ۱۰۰۰ مگابیت‌برثانیه نیاز دارند. اگرچه درگاه فیزیکی می‌تواند به‌صورت خودکار تا ۱۰ مگابیت‌برثانیه مذاکره کند، این پهنای‌باند کمتر منحصراً به ترافیک پس‌زمینه غیرحیاتی اترنت، مانند روال‌های پایه PING شبکه، محدود می‌شود.

• چرا عدم تطابق ماژول برای برخی کارت‌ها در رک راه‌دور باعث ایجاد خطای پیکربندی سیستم نمی‌شود؟

• اسکنر، اجزای پایین‌دست را بر اساس کلاس‌های متمایزکننده کلی دسته‌بندی می‌کند. اگر کارت نصب‌شده از نظر فیزیکی دقیقاً به همان کلاس عملکردی کارت تعیین‌شده در پیکربندی نرم‌افزار تعلق داشته باشد (برای مثال، جایگزین‌کردن یک ماژول گسسته با چگالی متفاوت در همان کلاس ورودی)، اسکنر محرک‌های خطای عدم تطابق را در جدول خطاهای کنترلر نادیده می‌گیرد.

روش‌های مهندسی میدانی و راه‌اندازی &

محدودیت‌های نصب مکانیکی صلب بک‌پلین

این ماژول از تعویض گرم یا نصب و خارج‌کردن در زمان اعمال برق به بک‌پلین یونیورسال پشتیبانی نمی‌کند. پیش از جاگذاری واحد، تمام منابع تغذیه اصلی رک را خاموش کنید. کارت باید فقط در شکاف 1 یا 2 یک بک‌پلین یونیورسال 7، 12 یا 16‌شکافه، یا در شکاف 6 نسخه 7‌شکافه نصب شود. کارت را دقیق تراز کنید، قلاب محوری بالاییِ پشت کارت را در شیار متناظر لبه بالایی ریل بک‌پلین درگیر کنید و سپس قسمت پایینی کارت را محکم به سمت داخل بچرخانید تا کانکتور PCI با چگالی بالا کاملاً در جای خود بنشیند. پیچ‌های ماشین‌کاری یکپارچه در پایه صفحه جلویی را به ریل اتصال زمین بک‌پلین محکم کنید تا از قطع‌شدن اتصالات بر اثر لرزش جلوگیری شود.

قوانین معماری شبکه و پیشگیری از حلقه

هنگام سیم‌کشی ساختار سوئیچ شبکه بین چهار پورت، هرگز دو یا چند رابط روی یک ماژول اسکنر را به‌صورت مستقیم یا غیرمستقیم به یک دستگاه سوئیچ شبکه خارجی فیزیکی یکسان متصل نکنید. هر پورت شبکه روی ماژول در یک کانال رسانه‌ای کاملاً مستقل عمل می‌کند. ایجاد حلقه‌های موازی ناخواسته، دامنه پخشی PROFINET را با ترافیک اشباع کرده و باعث فروپاشی فوری ارتباطات در سراسر لینک I/O راه‌دور می‌شود. در توپولوژی‌های حلقه‌ای، مطمئن شوید ساختار حلقه شبکه به‌طور فعال توسط پیکربندی مستر پروتکل افزونگی رسانه‌ای PROFINET (MRP) مدیریت می‌شود.

توصیه‌های سیم‌کشی و اتصال به زمین منبع تغذیه DC مدل RX3i

هنگام نصب این ماژول در کنار منابع تغذیه DC مدل RX3i (مانند IC695PSD140)، سمت منفی ورودی ۲۴ ولت DC باید مستقیماً به زمین حفاظتی متصل شود. برقرار نکردن این نقطه مرجع می‌تواند باعث بروز خطاهای موضعی منبع تغذیه شود؛ در این حالت، چراغ LED خطای P/S روی منابع تغذیه مجاورِ بدون برق روشن شده و توزیع برق به ماژول‌های بک‌پلین داخلی را هنگام توالی‌های راه‌اندازی قطع می‌کند.
