برد آنالوگ جنرال الکتریک DS200TCCBG3BDC مارک V TC2000

برد آنالوگ جنرال الکتریک DS200TCCBG3BDC مارک V TC2000

فقط 4 قلم کالا در انبار باقی مانده است

  • تولیدکننده: General Electric

  • شماره محصول: DS200TCCBG3BDC

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: برد آنالوگ

  • بارکد: 8537101190

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 1100g

  • ابعاد: 45 mm x 280 mm x 180 mm (H x W x D)

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

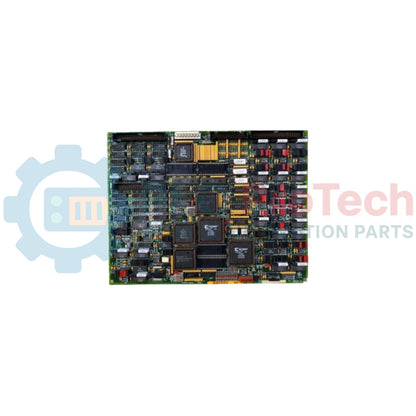

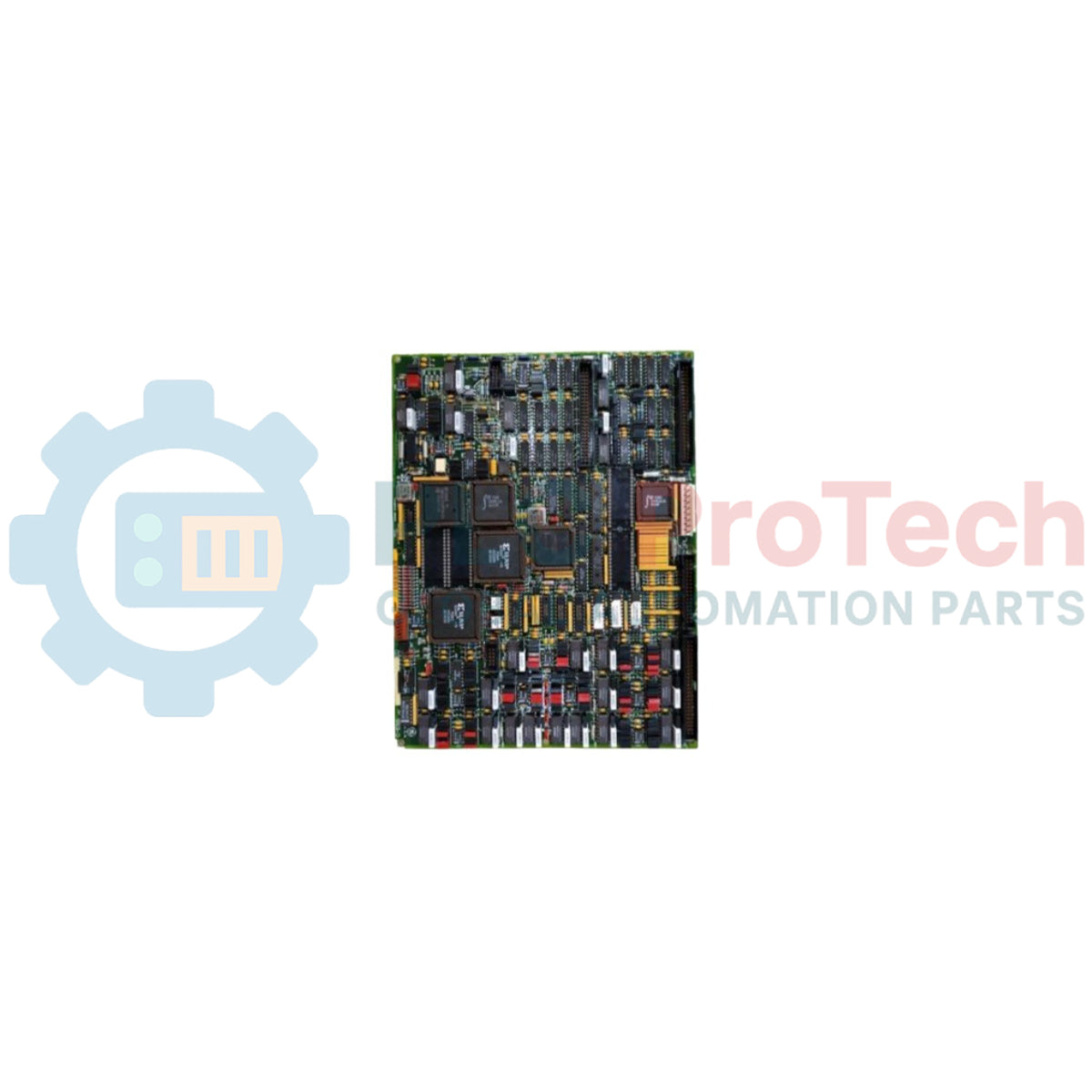

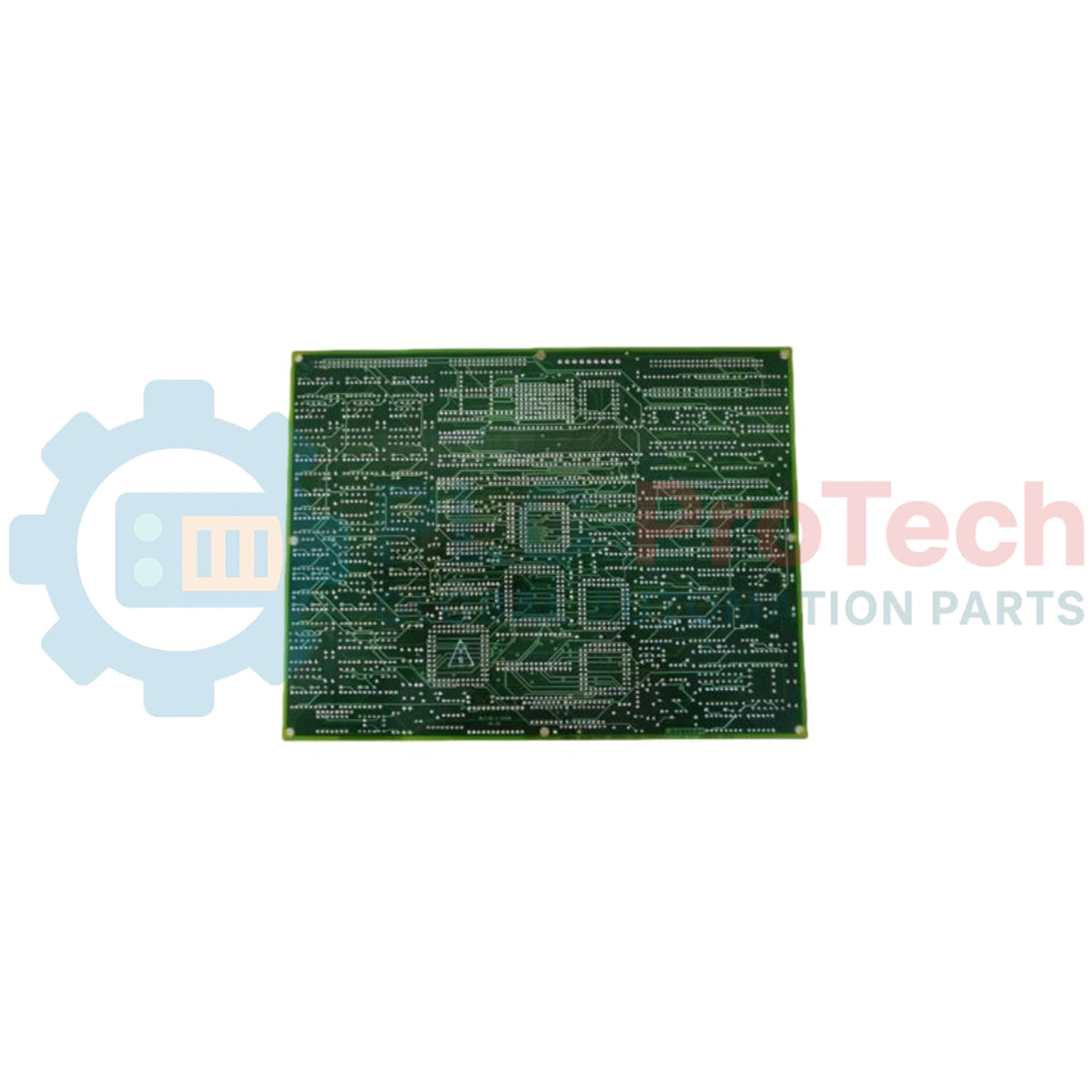

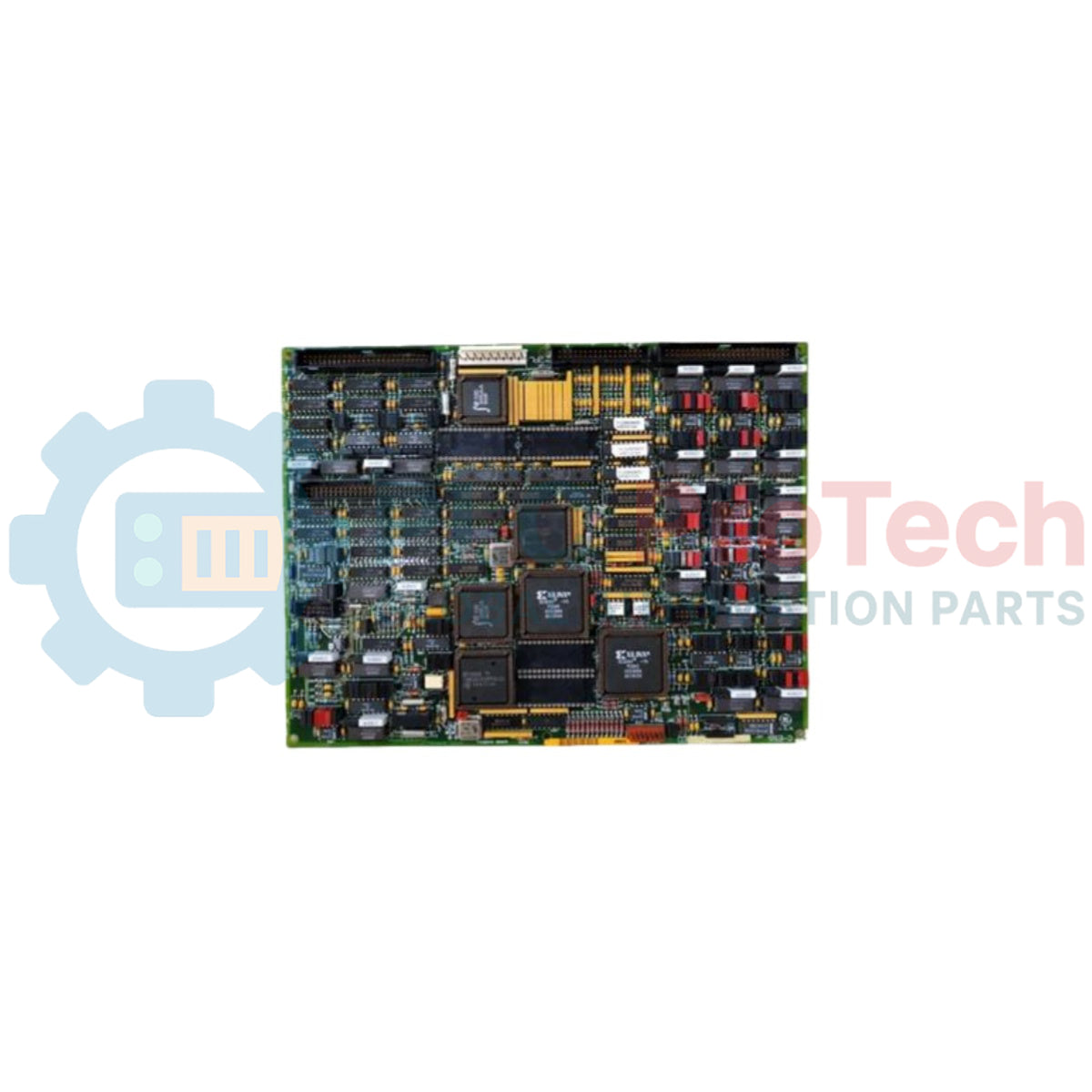

DS200TCCBG3BDC یک برد آنالوگ TC2000 است که توسط جنرال الکتریک برای سری سیستم کنترل توربین مارک V توسعه یافته است. این واحد به عنوان یک برد پردازش آنالوگ تخصصی عمل می‌کند و طراحی سخت‌افزاری والد DS200TCCBG3 را با ادغام سه نسخه محصول متمایز، شامل دو نسخه عملکردی و یک نسخه پیکربندی طراحی، تغییر می‌دهد. DS200TCCBG3BDC مسئول پردازش سیگنال‌های بازخورد آنالوگ حیاتی و اجرای حلقه‌های کنترل برنامه‌ریزی شده از طریق ریزپردازنده داخلی است که آن را برای نیازهای پردازشی سیستم‌های توربین گاز و بخار ضروری می‌سازد.

ویژگی‌ها

  • از ریزپردازنده ۱۶ بیتی ۸۰۱۹۶ با سرعت بالا در بسته‌بندی سرامیکی مقاوم استفاده می‌کند.
  • دارای ماژول‌های حافظه فقط خواندنی برنامه‌پذیر (PROM) قابل جابجایی برای ذخیره فرم‌ور و پروفایل‌های پیکربندی سیستم.
  • شامل یک LED تشخیصی قرار گرفته برای مشاهده مستقیم از کنار.
  • دارای تایمر نگهبان داخلی برای نظارت خودکار بر سلامت سیستم و ریزپردازنده.

کاربردها

  • سیستم‌های کنترل توربین گاز و بخار
  • اتوماسیون و نظارت فرآیند توربین صنعتی
  • حلقه‌های تشخیصی آنالوگ درایو توربین مارک V

مشخصات فنی

پارامتر مشخصات
سازنده جنرال الکتریک
سری مارک V
شماره قطعه DS200TCCBG3BDC
مخفف عملکردی TCCB
توضیح عملکردی برد آنالوگ TC2000
پوشش PCB پوشش عادی
ریزپردازنده داخلی ریزپردازنده ۱۶ بیتی ۸۰۱۹۶ (بسته سرامیکی)
ذخیره‌سازی داخلی حافظه ROM داخلی ۸ کیلوبایت و چندین ماژول PROM
نسخه عملکردی ۱ B
نسخه عملکردی ۲ D
نسخه طراحی C

اتصالات/رابط‌ها

شناسه کانکتور عملکرد
JCC کانکتور رابط سیگنال آنالوگ و کنترل ۵۰ پین
JDD کانکتور رابط سیگنال آنالوگ و کنترل ۵۰ پین

راهنمای نصب

  • حفاظت در برابر تخلیه الکترواستاتیک (ESD): برد مدار چاپی را تا زمان استفاده فوری در کیسه محافظ استاتیک نگه دارید. هنگام استخراج و نصب ماژول‌های حساس PROM اتصال زمین را به طور مداوم حفظ کنید.
  • انتقال PROM: از ابزار دستی تخصصی استخراج IC برای جدا کردن ماژول‌های PROM از برد قدیمی استفاده کرده و آن‌ها را در واحد جایگزین قرار دهید تا فرم‌ور و پارامترهای موجود حفظ شوند.
  • تشخیص بصری: با بررسی وضعیت چراغ LED تشخیصی که از نمای جانبی مجموعه نصب شده قابل مشاهده است، راه‌اندازی موفقیت‌آمیز را تأیید کنید.
Loading product navigation…
Key Features:
#Analog Board #GE Mark V

What processor is utilized on the board and what are its features?
The board features a 16-bit 80196 microprocessor in a ceramic package, complete with an integrated watchdog timer and 8 KB of onboard ROM.

Are all three product revisions of the device backward-compatible?
No, only the first two functional revisions are backward-compatible. The third revision is an artwork configuration change which does not support backward compatibility.

How are the JCC and JDD connectors configured on the board?
Both JCC and JDD are designated as 50-pin connectors used to route analog interface and system signals.
