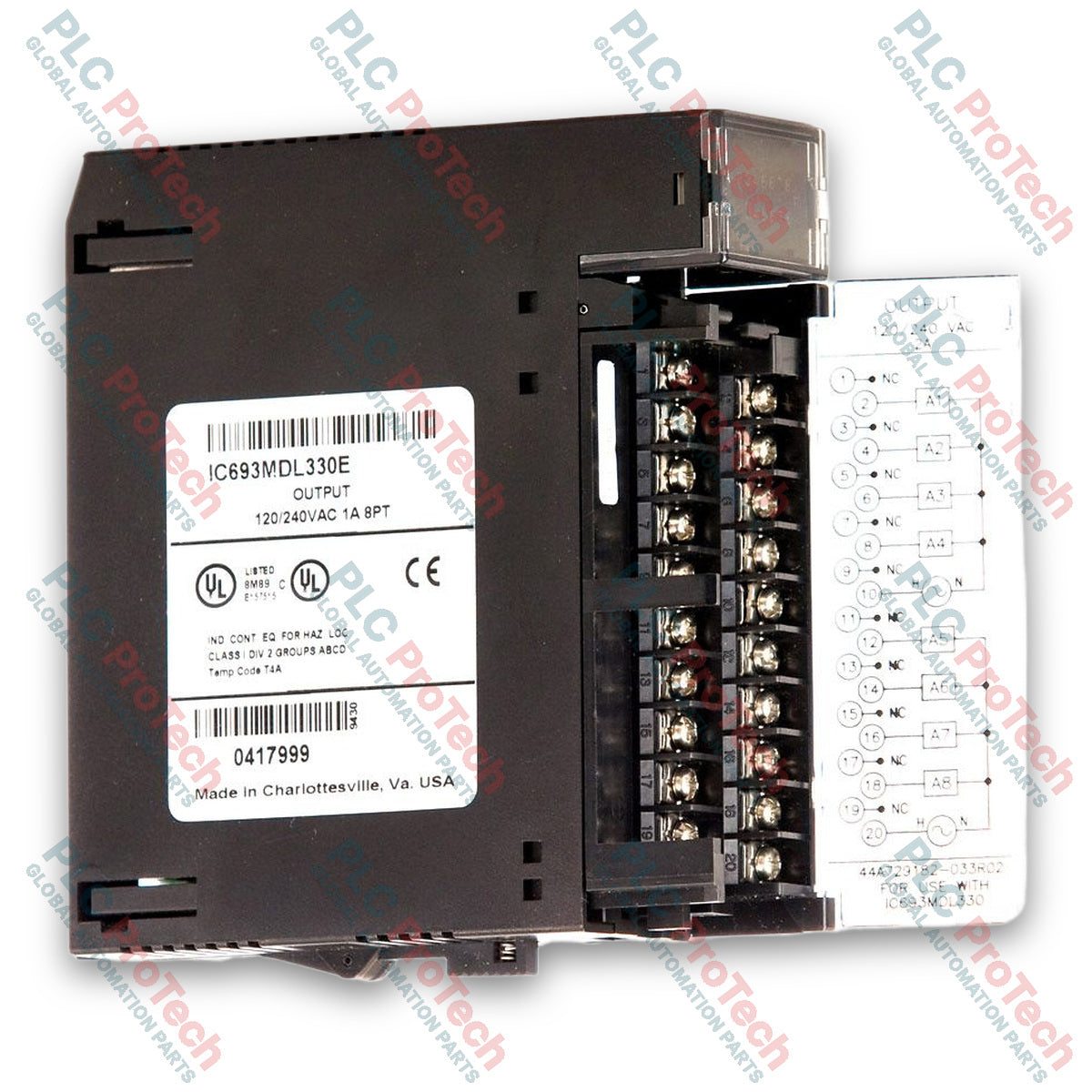

General Electric IC693MDL330 یک ماژول خروجی AC گسسته ۸ نقطهای است که برای استفاده در پلتفرم کنترلگر منطقی قابل برنامهریزی (PLC) Series 90-30 طراحی شده است. این ماژول با ولتاژ ۱۲۰/۲۴۰ ولت AC کار میکند و قابلیتهای سوئیچینگ قابلاعتمادی را برای محیطهای اتوماسیون صنعتی فراهم میسازد. ماژول دارای دو گروه ایزوله، شامل چهار نقطه خروجی است و هر گروه دارای ترمینال مشترک جداگانهای است. از آنجا که ترمینالهای مشترک داخلی به یکدیگر متصل نیستند، گروههای جداگانه میتوانند با فازهای مختلف منبع AC یا منابع تغذیه مستقل کار کنند.
هر گروه بهصورت داخلی توسط یک فیوز ۵ آمپری محافظت میشود و اسنابرهای RC داخلی از هر خروجی در برابر نویز الکتریکی گذرایی که روی خطوط برق ایجاد میشود محافظت میکنند. این ماژول از جریان هجومی بالا، تا ۱۰ برابر جریان نامی، پشتیبانی میکند و برای کنترل بارهای القایی و رشتهای سنگین ایدئال است. نشانگرهای وضعیت LED در قسمت بالایی ماژول، بازخورد بصری روشنی از وضعیت نقاط ارائه میدهند و در کنار آنها یک نشانگر اختصاصی سوختن فیوز نیز قرار دارد.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | General Electric |
| شماره کاتالوگ | IC693MDL330 |
| پلتفرم محصول | PLC سری 90-30 |
| ولتاژ نامی | ۱۲۰/۲۴۰ ولت AC |
| بازه ولتاژ خروجی | ۸۵ تا ۲۶۴ ولت AC، ۵۰/۶۰ هرتز |
| خروجیها در هر ماژول | ۸ خروجی (دو گروه ایزوله ۴تایی) |
| ایزولاسیون | ۱۵۰۰ ولت بین سمت میدانی و سمت منطقی؛ ۵۰۰ ولت بین هر گروه |
| جریان خروجی | حداکثر ۲ آمپر برای هر نقطه؛ حداکثر ۴ آمپر برای هر گروه در ۴۰ درجه سلسیوس (۱۰۴ درجه فارنهایت) |
| جریان هجومی | حداکثر ۲۰ آمپر برای یک سیکل |
| حداقل جریان بار | ۱۰۰ میلیآمپر |
| افت ولتاژ خروجی | حداکثر ۱٫۵ ولت |
| جریان نشتی خروجی | حداکثر ۳ میلیآمپر در ۱۲۰ VAC؛ حداکثر ۶ میلیآمپر در ۲۴۰ VAC |
| زمان پاسخ روشن/خاموش | حداکثر ۱ میلیثانیه برای روشنشدن؛ حداکثر نیم سیکل برای خاموششدن |
| مصرف برق بکپلین | حداکثر ۱۶۰ میلیآمپر (با روشن بودن همه خروجیها) از باس ۵V |
| کشور سازنده | ایالات متحده |
Global Express Shipping
Returns & Warranty
تولیدکننده: General Electric
شماره محصول: IC693MDL330
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول خروجی AC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 300g
ابعاد: 14.8 x 12.7 x 3.2 cm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
General Electric IC693MDL330 یک ماژول خروجی AC گسسته ۸ نقطهای است که برای استفاده در پلتفرم کنترلگر منطقی قابل برنامهریزی (PLC) Series 90-30 طراحی شده است. این ماژول با ولتاژ ۱۲۰/۲۴۰ ولت AC کار میکند و قابلیتهای سوئیچینگ قابلاعتمادی را برای محیطهای اتوماسیون صنعتی فراهم میسازد. ماژول دارای دو گروه ایزوله، شامل چهار نقطه خروجی است و هر گروه دارای ترمینال مشترک جداگانهای است. از آنجا که ترمینالهای مشترک داخلی به یکدیگر متصل نیستند، گروههای جداگانه میتوانند با فازهای مختلف منبع AC یا منابع تغذیه مستقل کار کنند.
هر گروه بهصورت داخلی توسط یک فیوز ۵ آمپری محافظت میشود و اسنابرهای RC داخلی از هر خروجی در برابر نویز الکتریکی گذرایی که روی خطوط برق ایجاد میشود محافظت میکنند. این ماژول از جریان هجومی بالا، تا ۱۰ برابر جریان نامی، پشتیبانی میکند و برای کنترل بارهای القایی و رشتهای سنگین ایدئال است. نشانگرهای وضعیت LED در قسمت بالایی ماژول، بازخورد بصری روشنی از وضعیت نقاط ارائه میدهند و در کنار آنها یک نشانگر اختصاصی سوختن فیوز نیز قرار دارد.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | General Electric |
| شماره کاتالوگ | IC693MDL330 |
| پلتفرم محصول | PLC سری 90-30 |
| ولتاژ نامی | ۱۲۰/۲۴۰ ولت AC |
| بازه ولتاژ خروجی | ۸۵ تا ۲۶۴ ولت AC، ۵۰/۶۰ هرتز |
| خروجیها در هر ماژول | ۸ خروجی (دو گروه ایزوله ۴تایی) |
| ایزولاسیون | ۱۵۰۰ ولت بین سمت میدانی و سمت منطقی؛ ۵۰۰ ولت بین هر گروه |
| جریان خروجی | حداکثر ۲ آمپر برای هر نقطه؛ حداکثر ۴ آمپر برای هر گروه در ۴۰ درجه سلسیوس (۱۰۴ درجه فارنهایت) |
| جریان هجومی | حداکثر ۲۰ آمپر برای یک سیکل |
| حداقل جریان بار | ۱۰۰ میلیآمپر |
| افت ولتاژ خروجی | حداکثر ۱٫۵ ولت |
| جریان نشتی خروجی | حداکثر ۳ میلیآمپر در ۱۲۰ VAC؛ حداکثر ۶ میلیآمپر در ۲۴۰ VAC |
| زمان پاسخ روشن/خاموش | حداکثر ۱ میلیثانیه برای روشنشدن؛ حداکثر نیم سیکل برای خاموششدن |
| مصرف برق بکپلین | حداکثر ۱۶۰ میلیآمپر (با روشن بودن همه خروجیها) از باس ۵V |
| کشور سازنده | ایالات متحده |
