ماژول خروجی رله‌ای ۱۶ نقطه‌ای General Electric سری 90-30 مدل IC693MDL916

Q: اگر ارتباطات CPU قطع شود، وضعیت پیشفرض چگونه تنظیم میشود؟

یک کلید DIP فیزیکی که در پشت ماژول قرار دارد، حالت پیشفرض خروجی را هنگام قطع ارتباطات CPU تعیین میکند و به خروجیها اجازه میدهد یا خاموش اجباری شوند یا آخرین وضعیت خود را حفظ کنند.

Q: آیا برای بارهای القایی به اسنابر خارجی نیاز است؟

اگرچه خروجیهای رله از مصونیت بالایی در برابر نویز برخوردارند، برای به حداکثر رساندن عمر کنتاکت رله هنگام سوئیچکردن بارهای القایی سنگین، استفاده از مدارهای سرکوب خارجی، مانند دیودها برای بارهای DC یا شبکههای RC برای بارهای AC، توصیه میشود.

SKU IC693MDL916

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IC693MDL916
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول خروجی رله
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 350g
ابعاد: 12.7 x 7.6 x 10.2 سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

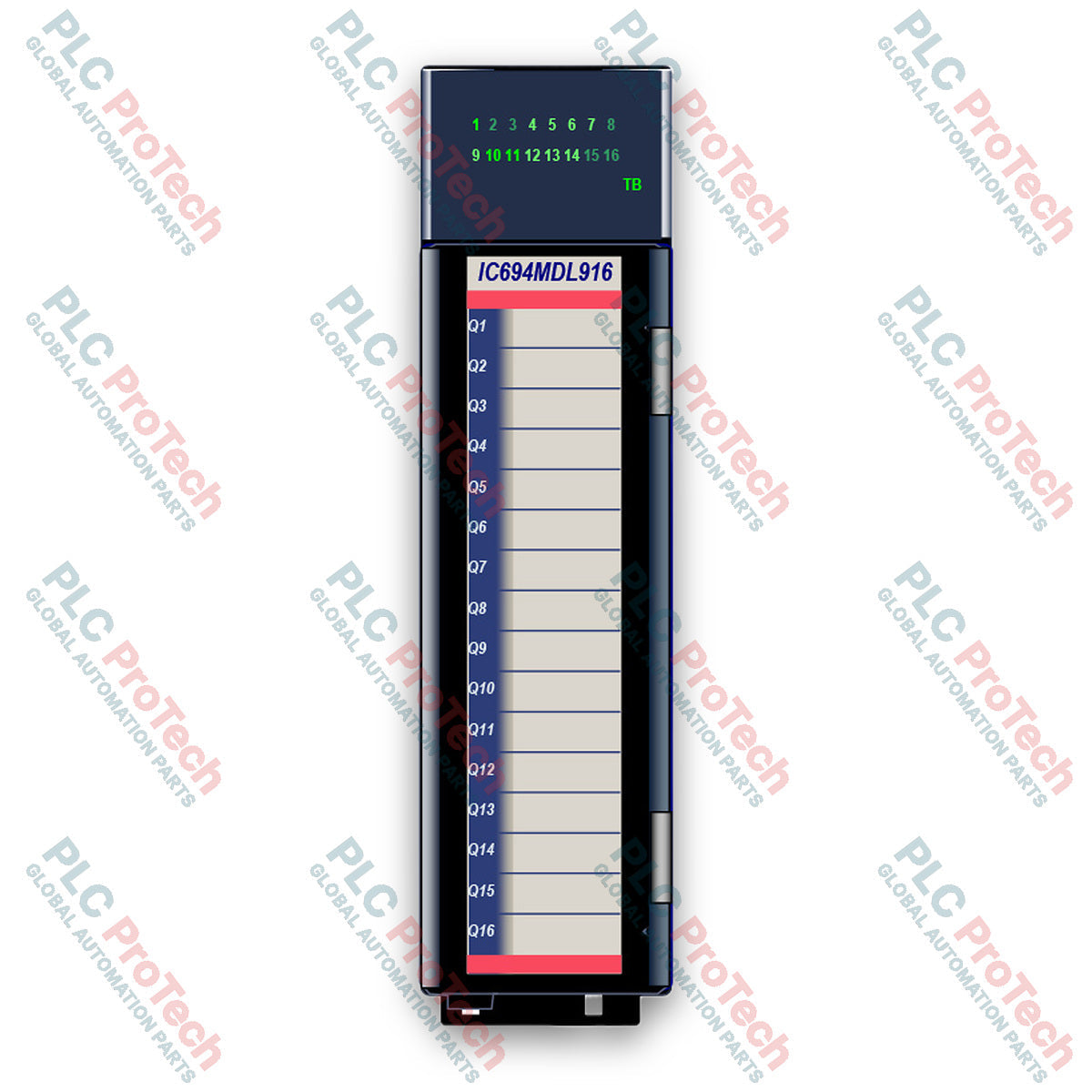

ماژول خروجی رله‌ای General Electric IC693MDL916 دارای ۱۶ نقطه ایزوله از نوع Form A است و برای معماری کنترل‌کننده منطقی قابل‌برنامه‌ریزی Series 90-30 طراحی شده است. این ماژول خروجی با ظرفیت بالا، ۱۶ کانال سوئیچینگ مجزا ارائه می‌دهد که هر نقطه از آن می‌تواند تا ۴ آمپر را در طیف گسترده‌ای از ولتاژهای بار AC و DC مدیریت کند. هر مدار خروجی دارای ایزولاسیون الکتریکی کامل و ترمینال برگشت اختصاصی است که مصونیت مطلوبی در برابر نویز ایجاد کرده و در محیط‌های صنعتی استاندارد، نیاز به شبکه‌های اسنابر خارجی را از بین می‌برد.

این ماژول که برای یکپارچه‌سازی آسان در رک‌های Series 90-30 و بک‌پلین‌های PACSystems RX3i طراحی شده است، وظایف کنترلی دشوار مربوط به بارهای القایی و مقاومتی مانند راه‌اندازهای موتور، سلونوئیدها، عملگرها و چراغ‌های نشانگر را انجام می‌دهد. سیم‌کشی میدانی از طریق ترمینال‌بلوک‌های قابل‌جداشدن جعبه‌ای یا فنری متصل می‌شود؛ همچنین نشانگرهای LED داخلی، وضعیت لحظه‌ای کانال و قفل‌شدن ترمینال‌بلوک را نمایش می‌دهند.

ویژگی‌ها

۱۶ کانال خروجی رله‌ای ایزوله Form A، به‌صورت نرمال باز
ظرفیت سوئیچینگ حداکثر ۴ آمپر برای هر نقطه، مناسب بارهای مقاومتی و عمومی
پشتیبانی از منابع تغذیه خارجی تا ۲۵۰ VAC (۴۷ تا ۶۳ هرتز) و ۱۲۵ VDC
مصرف توان یکپارچه از بک‌پلین حداکثر ۳۰۰ میلی‌آمپر در ۵ VDC هنگام فعال بودن همه خروجی‌ها
قابلیت تنظیم رفتار پیش‌فرض خروجی (خاموش اجباری یا حفظ آخرین وضعیت) از طریق کلید DIP نصب‌شده در قسمت پشتی
LEDهای وضعیت اختصاصی برای هر کانال و نشانگر اختصاصی قفل ترمینال‌بلوک

کاربردها

کنترل عملگرهای مجزا و شیرهای سلونوئیدی در خطوط تولید خودکار
رابط مستقیم با راه‌اندازهای موتور و کنتاکتورهای سنگین
سوئیچینگ بارهای ولتاژ بالا و چندولتاژی در معماری‌های کنترلی ترکیبی AC/DC
ایزولاسیون رابط بین منطق کنترلر و تجهیزات میدانی صنعتی با جریان بالا

مشخصات فنی

پارامتر	مشخصات
خروجی‌ها در هر ماژول	۱۶ خروجی رله‌ای ایزوله Form A
منبع تغذیه خارجی	۰ تا ۱۲۵ VDC (مقادیر نامی ۵/۲۴/۱۲۵ VDC)، ۰ تا ۲۵۰ VAC (۴۷ تا ۶۳ هرتز، مقادیر نامی ۱۲۰–۲۴۰ VAC)
جریان خروجی (مقاومتی)	حداکثر ۴ آمپر برای ۵ تا ۲۵۰ VAC و ۵ تا ۳۰ VDC؛ حداکثر ۲۰۰ میلی‌آمپر برای ۱۲۵ VDC
بار پایلوت و بار لامپ	۲ آمپر بار پایلوت و بار لامپ برای هر خروجی (۵ تا ۳۰ VDC، ۵ تا ۲۵۰ VAC)
حداقل جریان بار	حداقل ۱۰ میلی‌آمپر برای هر نقطه
افت ولتاژ خروجی	حداکثر ۰٫۳ VDC
زمان پاسخ (روشن/خاموش)	حداکثر ۱۰ میلی‌ثانیه در ولتاژ نامی (بدون احتساب لرزش کنتاکت)
فرکانس سوئیچینگ	حداکثر ۲۰ چرخه در دقیقه
ولتاژ ایزولاسیون	۲۵۰ VAC پیوسته؛ ۱۵۰۰ VAC به‌مدت ۱ دقیقه (بین مدار میدانی و بک‌پلین و بین گروه‌ها)
مصرف توان بک‌پلین	حداکثر ۳۰۰ میلی‌آمپر در ۵ VDC (همه خروجی‌ها روشن)
نصب ماژول	شیار بک‌پلین I/O سری Series 90-30
کشور مبدأ	ایالات متحده

اتصالات / رابط‌ها

ترمینال‌های ۱ تا ۳۶: اتصالات اختصاصی پیچی یا گیره فنری که خروجی‌های نرمال‌باز Form A و مسیرهای برگشت ایزوله را به‌صورت جداگانه فراهم می‌کنند
سازگاری با ترمینال‌بلوک‌های قابل‌جداشدن: بلوک‌های جعبه‌ای (IC694TBB032/TBB132) و فنری (IC694TBS032/TBS132)

انطباق و گواهی‌ها

مناسب برای مکان‌های خطرناک کلاس I، بخش ۲، گروه‌های A، B، C و D
مطابق با الزامات CE
تجهیزات کنترل صنعتی دارای تأییدیه UL

FAQ

کدام کنترلرها با ماژول IC693MDL916 سازگار هستند؟

ماژول IC693MDL916 برای PLCهای سری 90-30 جنرال الکتریک طراحی شده است و همچنین می‌توان آن را در هر شکاف استاندارد I/O از بک‌پلین PACSystems RX3i که از CPU سازگار سری 90-30 یا RX3i استفاده می‌کند، نصب کرد.

حداکثر جریان نامی هر کانال خروجی چقدر است؟

هر نقطه خروجی برای بارهای مقاومتی یا عمومی در ولتاژ 5 تا 250 ولت AC یا 5 تا 30 ولت DC، حداکثر جریان 4 آمپر را پشتیبانی می‌کند. برای بارهای مقاومتی 125 ولت DC، حداکثر جریان 200 میلی‌آمپر است.

اگر ارتباطات CPU قطع شود، وضعیت پیش‌فرض چگونه تنظیم می‌شود؟

یک کلید DIP فیزیکی که در پشت ماژول قرار دارد، حالت پیش‌فرض خروجی را هنگام قطع ارتباطات CPU تعیین می‌کند و به خروجی‌ها اجازه می‌دهد یا خاموش اجباری شوند یا آخرین وضعیت خود را حفظ کنند.

آیا برای بارهای القایی به اسنابر خارجی نیاز است؟

اگرچه خروجی‌های رله از مصونیت بالایی در برابر نویز برخوردارند، برای به حداکثر رساندن عمر کنتاکت رله هنگام سوئیچ‌کردن بارهای القایی سنگین، استفاده از مدارهای سرکوب خارجی، مانند دیودها برای بارهای DC یا شبکه‌های RC برای بارهای AC، توصیه می‌شود.
