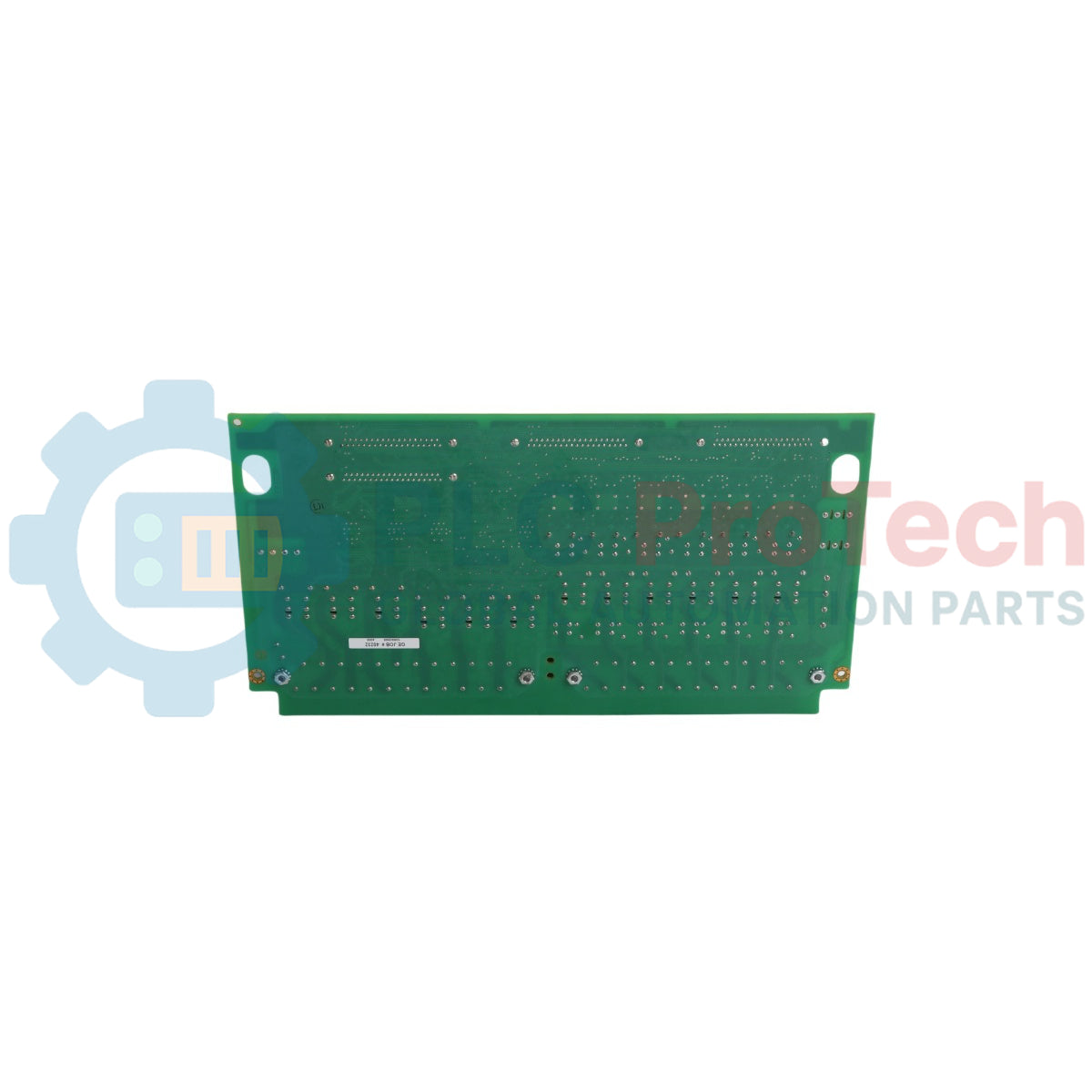

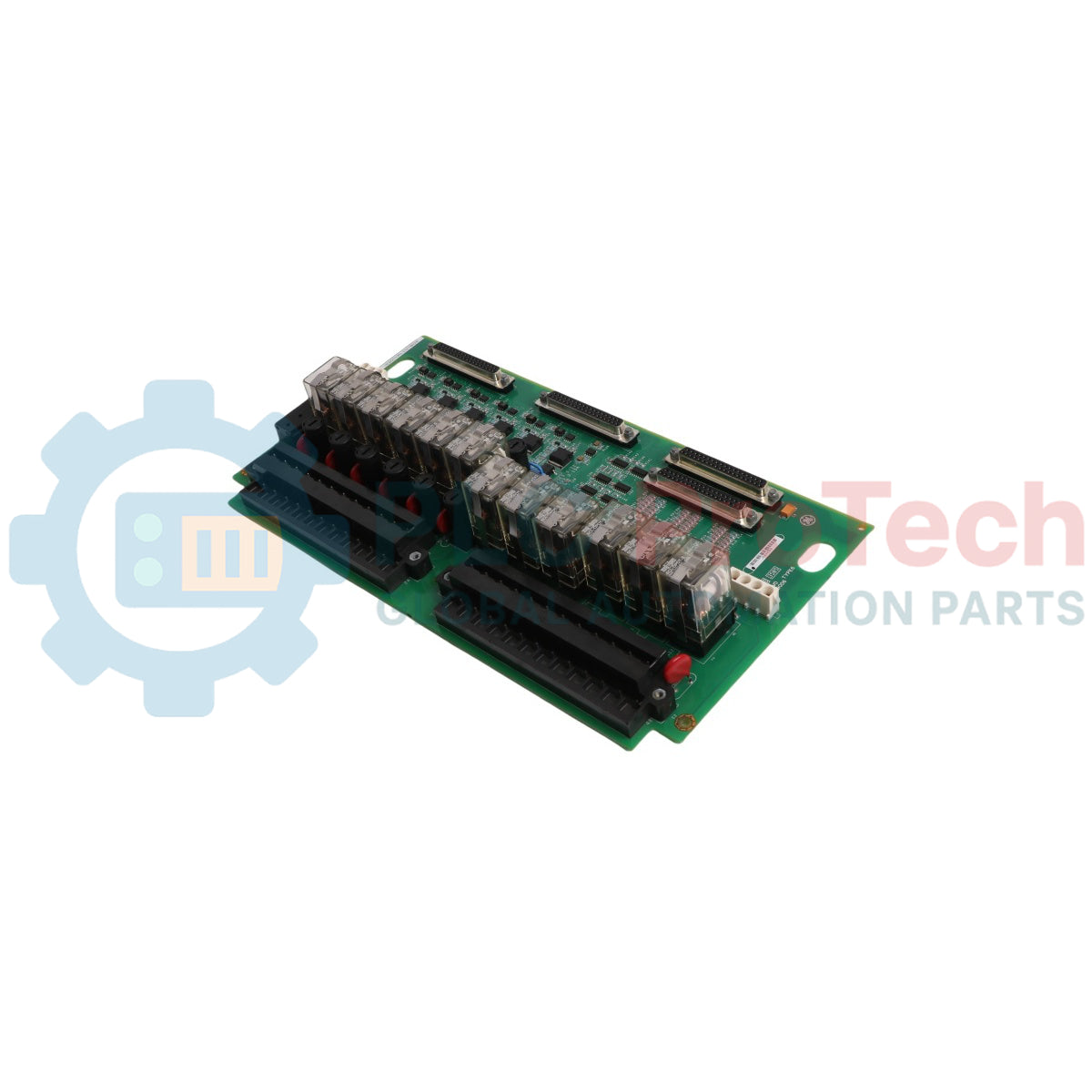

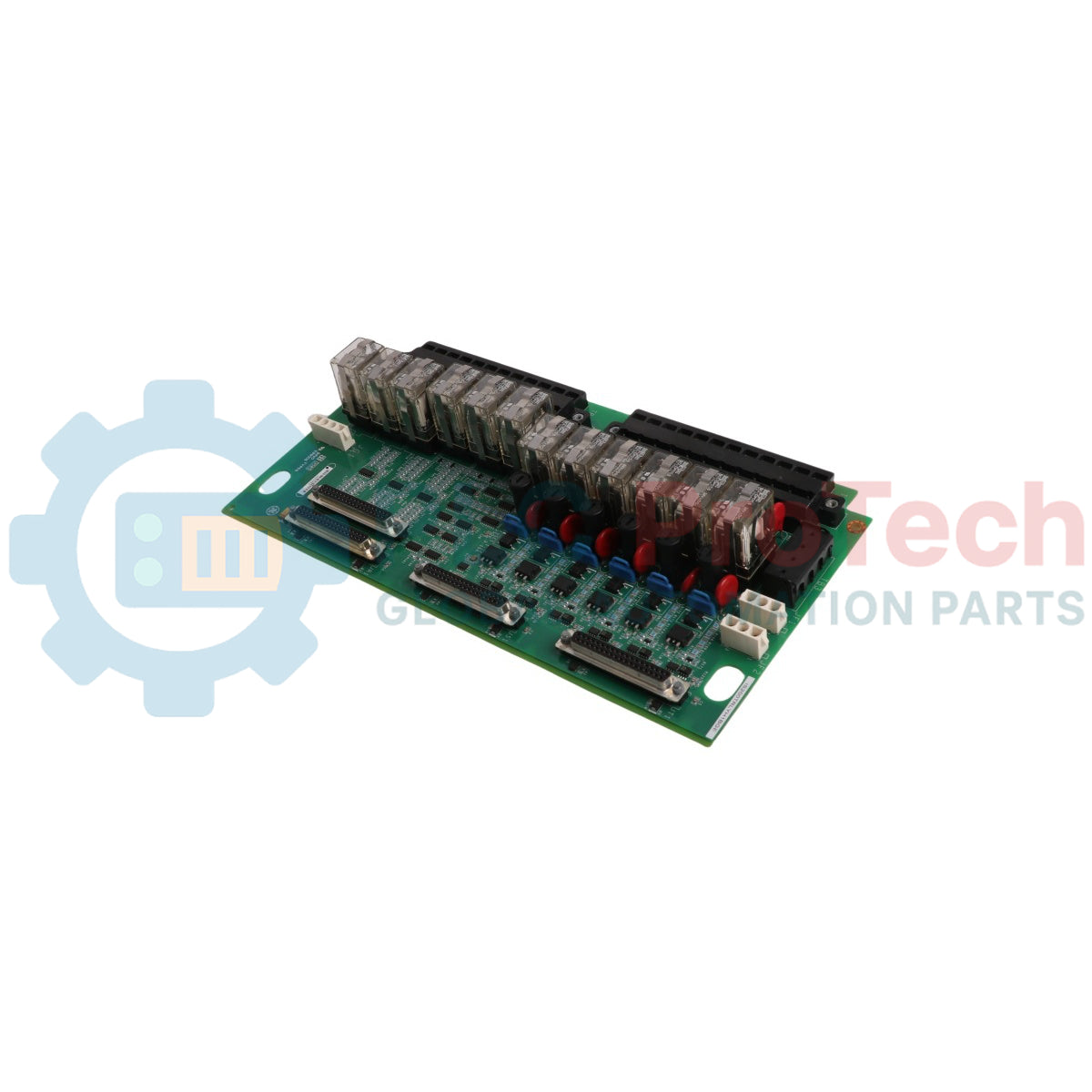

برد خروجی رله Mark VIe جنرال الکتریک IS200TRLYH1BGE

Q: شش خروجی رلهٔ اول روی برد چگونه پیکربندی میشوند؟

شش مدار رلهٔ اول از طریق جامپرهای روی برد تنظیم میشوند و به اپراتور اجازه میدهند آنها را برای کنتاکتهای خشک، خروجیهای کنتاکت فرم C یا عملکرد راهاندازی سلونوئید خارجی پیکربندی کند.

Q: چه پیکربندیهایی برای منبع تغذیهٔ عملکرد سلونوئید پشتیبانی میشود؟

این برد از ورودیهای فیلد با منبع استاندارد ۱۲۵ ولت DC، خط برق ۱۱۵/۲۳۰ ولت AC یا پیکربندی اختیاری منبع تغذیهٔ ۲۴ ولت DC پشتیبانی میکند.

Q: کارکرد اصلی بلوکهای جامپر JP1 تا JP12 چیست؟

از این جامپرها برای سفارشیسازی مدارهای رلهٔ خاص بر اساس نیازهای کاربردی، بهویژه برای فعالکردن پیکربندیهای حسکردن ولتاژ کنتاکت، استفاده میشود.

SKU IS200TRLYH1BGE

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IS200TRLYH1BGE
کشور سازنده:ایالات متحده آمریکا
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 220g
ابعاد: ۲٫۱ سانتی‌متر × ۱۸٫۶ سانتی‌متر × ۲۶٫۳ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

IS200TRLYH1BGE به‌عنوان یک برد خروجی رله با عملکرد بالا عمل می‌کند که توسط General Electric به‌عنوان بخشی از پلتفرم سیستم کنترل Mark VIe تولید شده است. این برد برای پذیرش 12 رله مغناطیسی قابل نصب طراحی شده و مسیریابی انعطاف‌پذیر سیگنال‌های کنتاکت را در معماری‌های مدیریت توربین فراهم می‌کند. شش کانال نخست رله را می‌توان با استفاده از جامپرهای روی برد برای کنتاکت‌های خشک، خروجی‌های کنتاکت Form-C یا راه‌اندازی سلونوئیدهای خارجی پیکربندی کرد. رله‌های 7 تا 11 پیکربندی‌های کنتاکت Form-C ایزوله و بدون تغذیه ارائه می‌دهند، درحالی‌که خروجی 12 به‌عنوان یک کنتاکت Form-C ایزوله اختصاصی عمل می‌کند که به‌طور ویژه برای عملیات خاص سیستم، مانند ترانسفورماتورهای جرقه‌زنی، طراحی شده است.

ویژگی‌ها

راهکارهای تغذیه قابل پیکربندی: از انتخاب منبع تغذیه مستقل برای کانال‌های 1 تا 6 پشتیبانی می‌کند و خطوط استاندارد 125 V DC، 115/230 V AC یا 24 V DC را با فیلترهای سرکوب روی برد می‌پذیرد.
مسیریابی کنتاکت ایزوله: دارای کنتاکت‌های Form-C ایزوله روی رله‌های 7 تا 11 برای جداسازی مدارهای ثانویه است.
رله کاربردهای تخصصی: یک پیکربندی کنتاکت Form-C ایزوله اختصاصی را در خروجی 12 فراهم می‌کند که برای بارهای تخصصی پرتقاضا، مانند ترانسفورماتورهای جرقه‌زنی، بهینه شده است.
حفاظت مستقل در برابر اضافه‌جریان: به محل‌های فیوز قابل انتخاب با جامپر (FU1 تا FU12) مجهز است تا از شاخه‌های خروجی مستقل رله محافظت کند.
حسگری پیشرفته کنتاکت: گروه‌های جامپر (JP1 تا JP12) را دربرمی‌گیرد تا امکان حسگری انتخابی ولتاژ کنتاکت را در پارامترهای کنترل تعیین‌شده فراهم کند.

کاربردها

سیستم‌های مدیریت توربین بخار، گاز و آبی Mark VIe
سیستم‌های کنترل راه‌اندازی سلونوئید و خطوط عملگرهای صنعتی
عملیات ترانسفورماتورهای جرقه‌زنی نیروگاه

مشخصات فنی

مورد	توضیحات / مقدار
سازنده	General Electric
سری	Mark VIe
شماره قطعه	IS200TRLYH1BGE
نوع محصول	برد خروجی رله
ظرفیت رله	12 رله مغناطیسی قابل نصب
حداکثر زمان پاسخ روشن‌شدن	25 ms معمول
حداکثر زمان پاسخ خاموش‌شدن	25 ms معمول
جنس کنتاکت	اکسید کادمیوم نقره‌ای
دمای کاری	-30 تا 65 degC
کشور سازنده	ایالات متحده آمریکا (USA)

اتصالات/رابط‌ها

کانکتور / ترمینال	کارکرد
ترمینال‌های I/O	دو بلوک ترمینال 24 ترمیناله که سیم‌کشی میدانی تا 12 AWG را می‌پذیرند
JF1	کانکتور ورودی تغذیه سلونوئید برای خروجی‌های 1 تا 6
JF2	کانکتور تغذیه زنجیره‌ای برای اتصال بردهای ترمینال خارجی TRLYH1
TB3	گزینه ترمینال تغذیه با سیم‌کشی مستقیم برای خروجی‌های 1 تا 6
JG1	کانکتور تغذیه سلونوئید اختصاصی برای خروجی ویژه 12

راهنمای نصب

محکم‌کردن ترمینال‌ها: دو بلوک ترمینال I/O میدانی را با استفاده از دو پیچ برای هر بلوک، مستقیماً روی قاب برد محکم کنید. اطمینان حاصل کنید که قطر سیم‌ها از 12 AWG بیشتر نباشد.
کاهش EMI: شیلدهای سیم‌کشی میدانی را مستقیماً به نوارهای ترمینال شیلد واقع در مجاورت هر بلوک ترمینال متصل کنید و آن‌ها را به‌طور محکم به زمین شاسی متصل نگه دارید.
اختصاص فیوز: برای رله‌های 1 تا 6 که از توزیع تغذیه میدانی استفاده می‌کنند، اطمینان حاصل کنید که دو فیوز مناسب به‌درستی در هر حلقه مدار متناظر (محل‌های FU1 تا FU6) قرار گرفته باشند.

FAQ

شش خروجی رلهٔ اول روی برد چگونه پیکربندی می‌شوند؟

شش مدار رلهٔ اول از طریق جامپرهای روی برد تنظیم می‌شوند و به اپراتور اجازه می‌دهند آن‌ها را برای کنتاکت‌های خشک، خروجی‌های کنتاکت فرم C یا عملکرد راه‌اندازی سلونوئید خارجی پیکربندی کند.

چه پیکربندی‌هایی برای منبع تغذیهٔ عملکرد سلونوئید پشتیبانی می‌شود؟

این برد از ورودی‌های فیلد با منبع استاندارد ۱۲۵ ولت DC، خط برق ۱۱۵/۲۳۰ ولت AC یا پیکربندی اختیاری منبع تغذیهٔ ۲۴ ولت DC پشتیبانی می‌کند.

کارکرد اصلی بلوک‌های جامپر JP1 تا JP12 چیست؟

از این جامپرها برای سفارشی‌سازی مدارهای رلهٔ خاص بر اساس نیازهای کاربردی، به‌ویژه برای فعال‌کردن پیکربندی‌های حس‌کردن ولتاژ کنتاکت، استفاده می‌شود.
