ماژول ورودی ۸ گانه مرتبط با ایمنی HIMA مدل F 3237

Q: چه پارامترهایی هنگام کارکرد این ماژول بهطور خودکار بررسی میشوند؟

ماژول تمام عملکرد خود را بهطور خودکار آزمایش میکند؛ از جمله قابلیت روشن و خاموش شدن، همشنوی مدارهای ورودی از طریق آزمون «صفر رونده»، عملکرد فیلتر ورودی، عملکرد صحیح کلی ماژول و اتصال کوتاه یا قطعی سیم در خطوط حسگر.

Q: کلیدهای مجاورتی غیراستاندارد چگونه در سامانه نظارت بر قطعی خط یکپارچه میشوند؟

برای کلیدهای مجاورتی خارج از استاندارد DIN 19234 که در حالت بدون تحریک جریان کمی دارند، میتوان یک مقاومت موازی 47 کیلواهمی را در مدار وارد کرد تا جریان خروجی به 170 میکروآمپر افزایش یابد و تشخیص صحیح قطعی خط تضمین شود.

Q: محدودیتهای طول خط و امپدانس برای اتصالات حسگر چیست؟

حداکثر طول مجاز خط برای کابلی با سطح مقطع 0.5 میلیمتر مربع، 1000 متر است و حداکثر امپدانس خط، مطابق DIN 19234، باید کمتر از یا مساوی 50 اهم باشد.

SKU F3237

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: HIMA
شماره محصول: F3237
کشور سازنده:آلمان
نوع محصول: ماژول ورودی مرتبط با ایمنی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 350g
ابعاد: 20 میلی‌متر x 130 میلی‌متر x 250 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

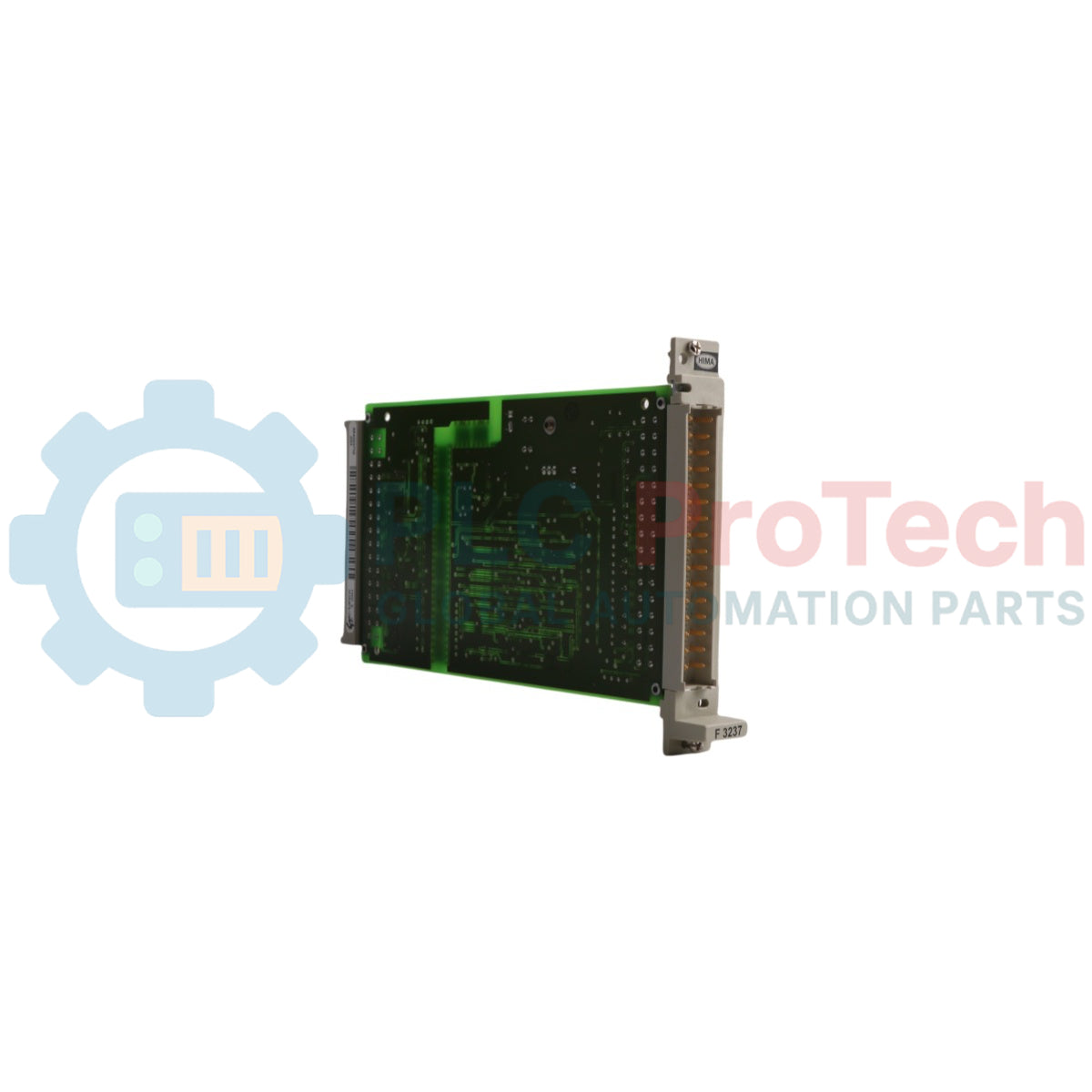

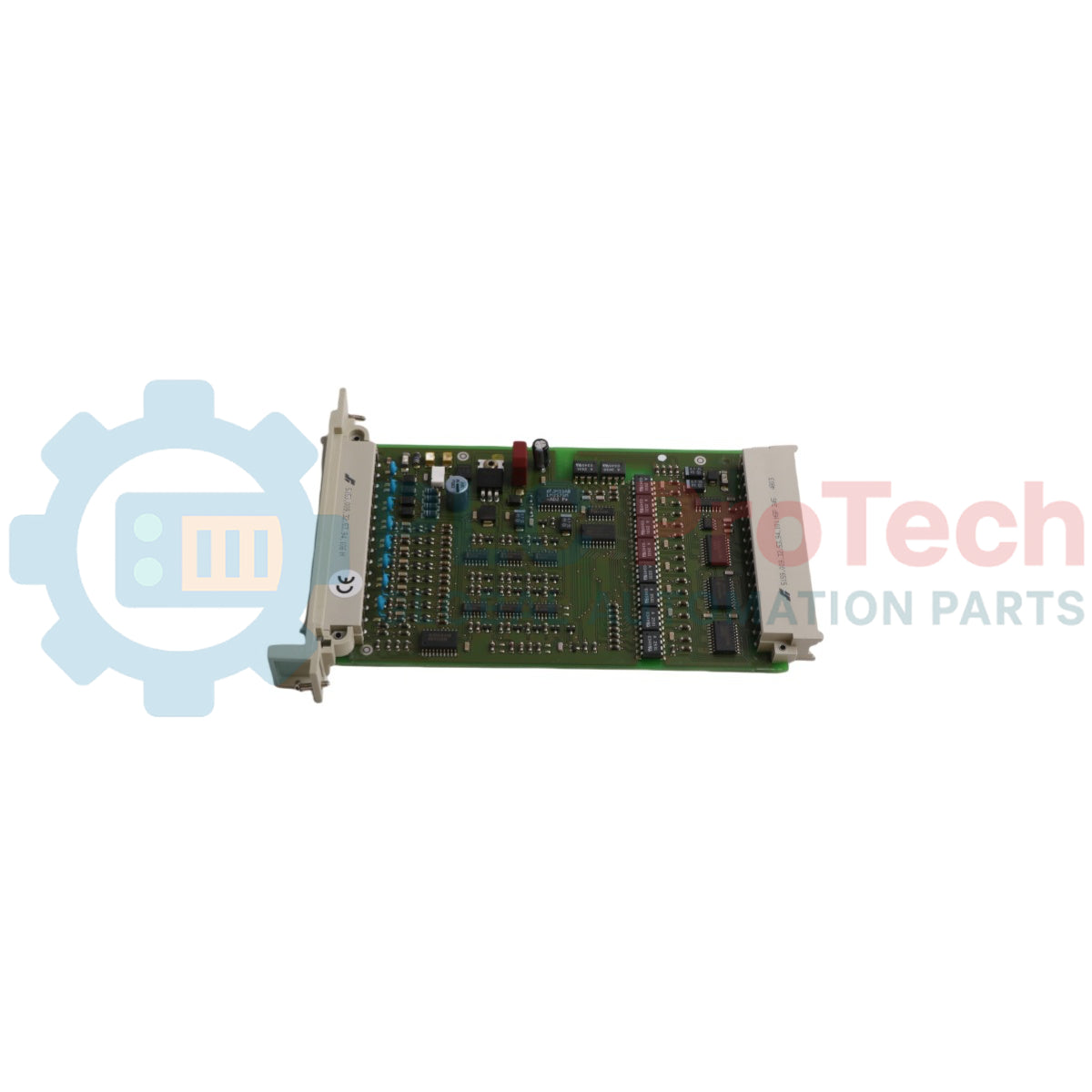

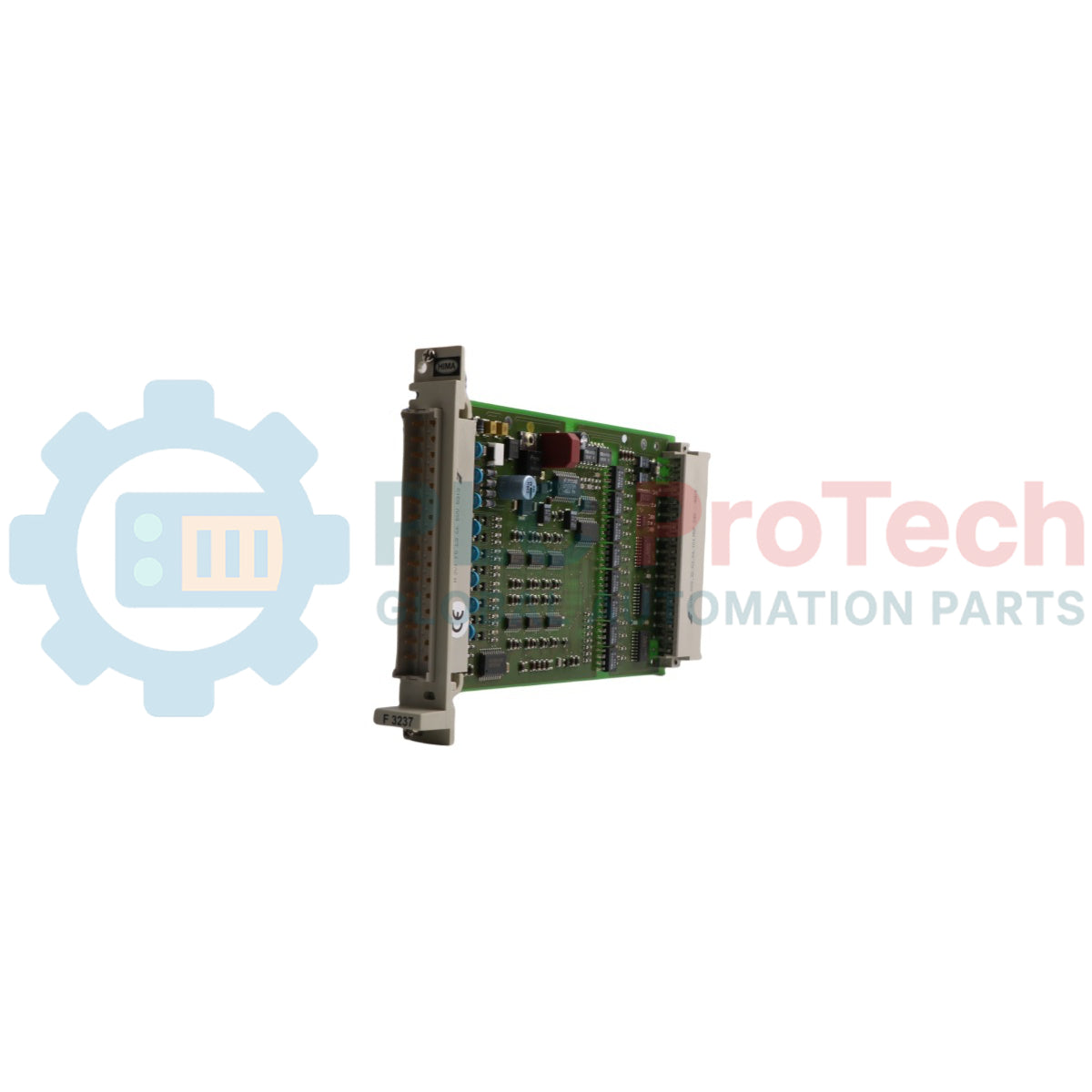

HIMA F 3237 یک ماژول ورودی 8‌گانه مرتبط با ایمنی است که برای اتصال سوئیچ‌های مجاورتی مرتبط با ایمنی، سوئیچ‌های مجاورتی منطبق با DIN 19234 (NAMUR) و حسگرهای سیم‌کشی‌شده با مقاومت طراحی شده است. این ماژول قابلیت پایش خط را برای تشخیص اتصال کوتاه و قطعی در خطوط حسگر فراهم می‌کند و عملکرد ایمن را در کلاس‌های الزامات AK 1 تا 6 تضمین می‌نماید. HIMA F 3237 در حین کار روال‌های آزمون کاملاً خودکاری را اجرا می‌کند و پارامترهایی مانند قابلیت روشن و خاموش شدن سوئیچ، تداخل متقابل از طریق آزمون صفر متحرک، عملکرد فیلتر ورودی و عملکرد کلی ماژول را بررسی می‌نماید.

ویژگی‌ها

از 8 کانال ورودی برای کاربردهای حسگر مرتبط با ایمنی پشتیبانی می‌کند.
خطوط اتصال را از نظر وضعیت اتصال کوتاه و قطعی خط پایش می‌کند.
روال‌های خودآزمایی کاملاً خودکار به‌طور پیوسته در حین کار اجرا می‌شوند.
با سوئیچ‌های مجاورتی استاندارد NAMUR و سوئیچ‌های غیراستاندارد، مانند P&F NJ 5-30GK-S1N، با اصلاح مقاومت موازی سازگار است.
اتصال‌های افزونه برای مدارهای سوئیچ مجاورتی را امکان‌پذیر می‌کند.

کاربردها

سیستم‌های ابزار دقیق ایمنی (SIS) در اتوماسیون صنعتی.
تشخیص مجاورت و پایش موقعیت در محیط‌های خطرناک یا حساس.
رابط‌های حسگر با پایش خط که به انطباق با کلاس الزامات AK 1 تا 6 نیاز دارند.

مشخصات فنی

پارامتر	مقدار / مشخصات
سازنده	HIMA Paul Hildebrandt GmbH + Co KG
نوع ماژول	ماژول ورودی 8‌گانه، مرتبط با ایمنی
کلاس الزامات	AK 1 ... 6
زمان سوئیچینگ	تقریباً 10 ms
نقاط عملکرد (IE) – سیگنال 0	0.35 <= IE <= 1.2 mA
نقاط عملکرد (IE) – سیگنال 1	2.1 <= IE <= 6.0 mA
نقاط عملکرد (IE) – قطعی سیم	<= 0.28 mA
نقاط عملکرد (IE) – اتصال کوتاه	>= 6.5 mA
امپدانس خط	<= 50 اهم، مطابق DIN 19234
طول خط	<= 1000 m (O = 0.5 mm2)
ولتاژ تغذیه (Us)	8.2 V
مقاومت شنت R*	681 اهم؛ 1٪؛ 0.25 W (R17 ... R24)، شماره قطعه 00 0751681
فضای موردنیاز	4 TE
داده‌های عملیاتی	5 V =: 90 mA؛ 24 V =: 170 mA

اتصالات و رابط‌ها

علامت‌گذاری رشته برای دوشاخه کابل Z 7108/3237/C..

کانال	پین اتصال	رنگ سیم
8	d2	WS (سفید)
7	d4 (x4)	br (قهوه‌ای)
7	d6	gn (سبز)
6	d8 (x8)	ge (زرد)
5	d10	gr (خاکستری)
4	d12 (x12)	rs (صورتی)
4	d14	bl (آبی)
3	d16 (x12)	rt (قرمز)
2	d18	SW (مشکی)
2	d20 (x20)	vio (بنفش)
1	d22	ws-br (سفید-قهوه‌ای)
1	d24 (x24)	ws-gn (سفید-سبز)
7	d26	ws-ge (سفید-زرد)
8	d28 (x28)	ws-gr (سفید-خاکستری)
8	d30	ws-rs (سفید-صورتی)
8	d32 (x32)	ws-bl (سفید-آبی)

راهنمای نصب

اطمینان حاصل کنید که دوشاخه کابل جلویی Z 7108 به‌درستی به صفحه‌نمایش جلویی ماژول متصل شده باشد.
تطبیق‌های مشخص‌شده سیم‌ها و کدگذاری رنگ رشته‌ها را برای کابل LiYY 16 x 0.25 mm2 رعایت کنید.
هنگام استفاده از سوئیچ‌های مجاورتی خارج از DIN 19234، مانند P&F NJ 5-30GK-S1N، یک مقاومت موازی با مقدار 47 کیلوohm، توان 0.25 W و تلرانس 5٪ متصل کنید.
برای پیکربندی‌های افزونه، آرایش سیم‌کشی کانال دوماژوله مشخص‌شده را رعایت کنید.

انطباق و گواهی‌ها

DIN 19234 (NAMUR)
TÜV
CE

FAQ

چه پارامترهایی هنگام کارکرد این ماژول به‌طور خودکار بررسی می‌شوند؟

ماژول تمام عملکرد خود را به‌طور خودکار آزمایش می‌کند؛ از جمله قابلیت روشن و خاموش شدن، هم‌شنوی مدارهای ورودی از طریق آزمون «صفر رونده»، عملکرد فیلتر ورودی، عملکرد صحیح کلی ماژول و اتصال کوتاه یا قطعی سیم در خطوط حسگر.

کلیدهای مجاورتی غیراستاندارد چگونه در سامانه نظارت بر قطعی خط یکپارچه می‌شوند؟

برای کلیدهای مجاورتی خارج از استاندارد DIN 19234 که در حالت بدون تحریک جریان کمی دارند، می‌توان یک مقاومت موازی 47 کیلو‌اهمی را در مدار وارد کرد تا جریان خروجی به 170 میکروآمپر افزایش یابد و تشخیص صحیح قطعی خط تضمین شود.

محدودیت‌های طول خط و امپدانس برای اتصالات حسگر چیست؟

حداکثر طول مجاز خط برای کابلی با سطح مقطع 0.5 میلی‌متر مربع، 1000 متر است و حداکثر امپدانس خط، مطابق DIN 19234، باید کمتر از یا مساوی 50 اهم باشد.
