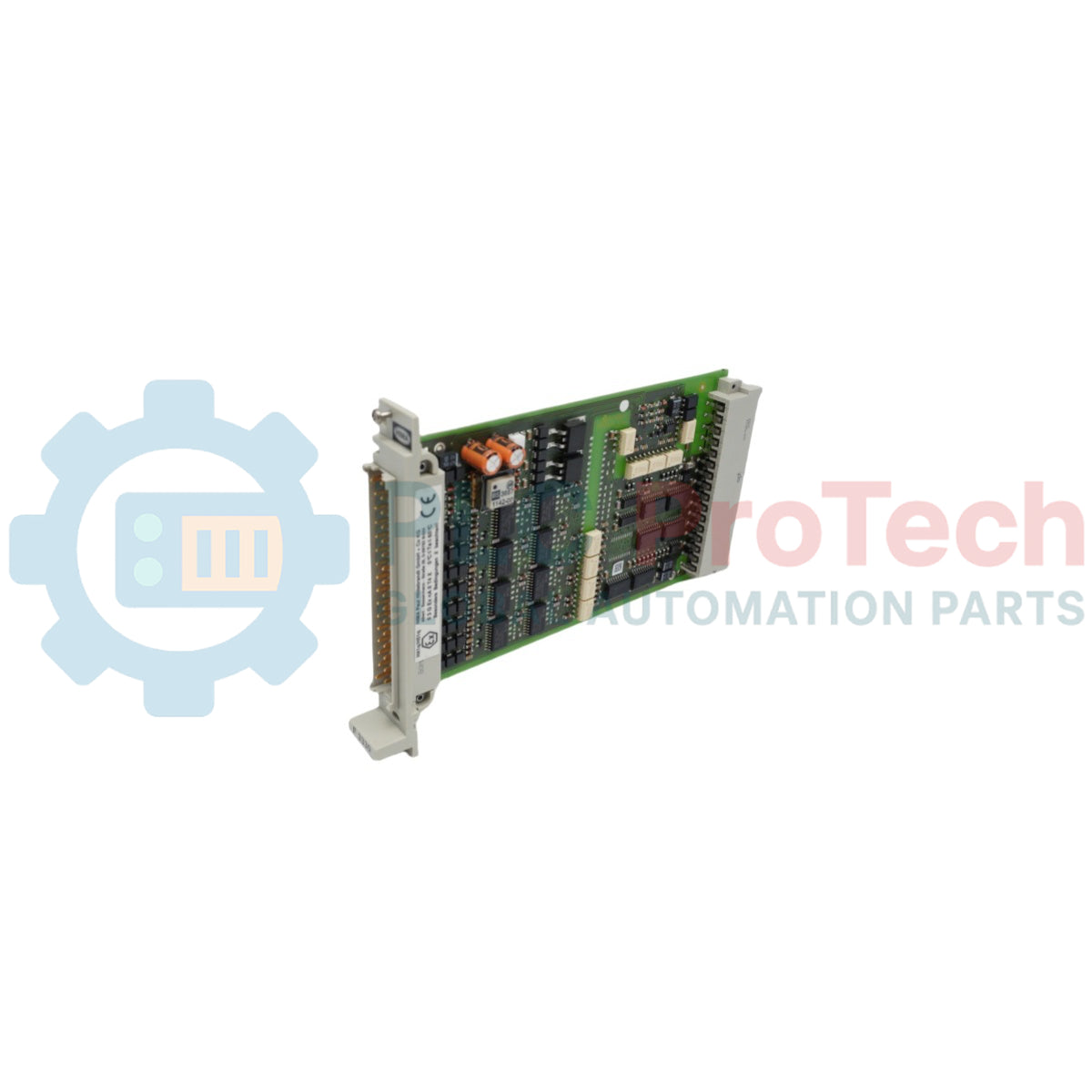

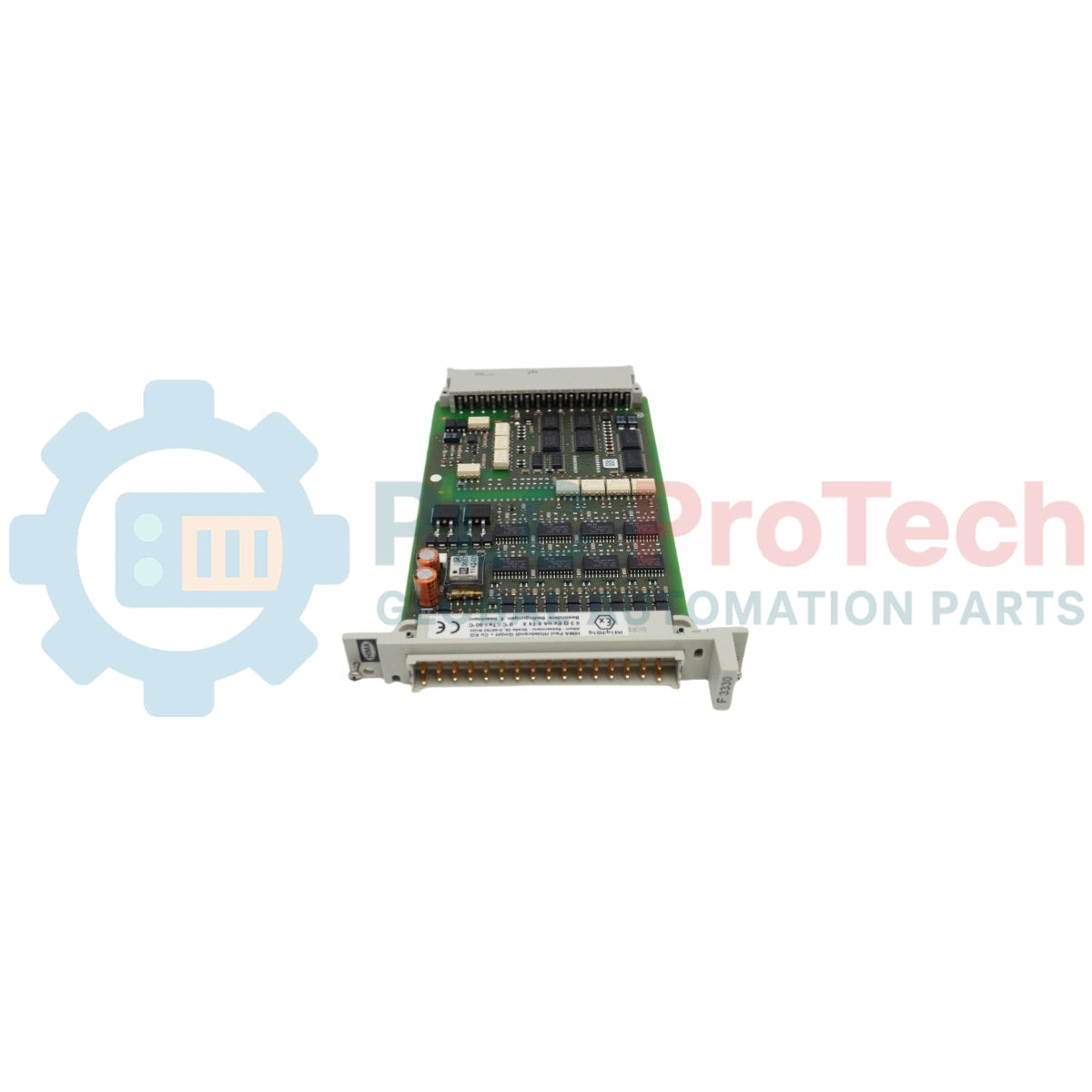

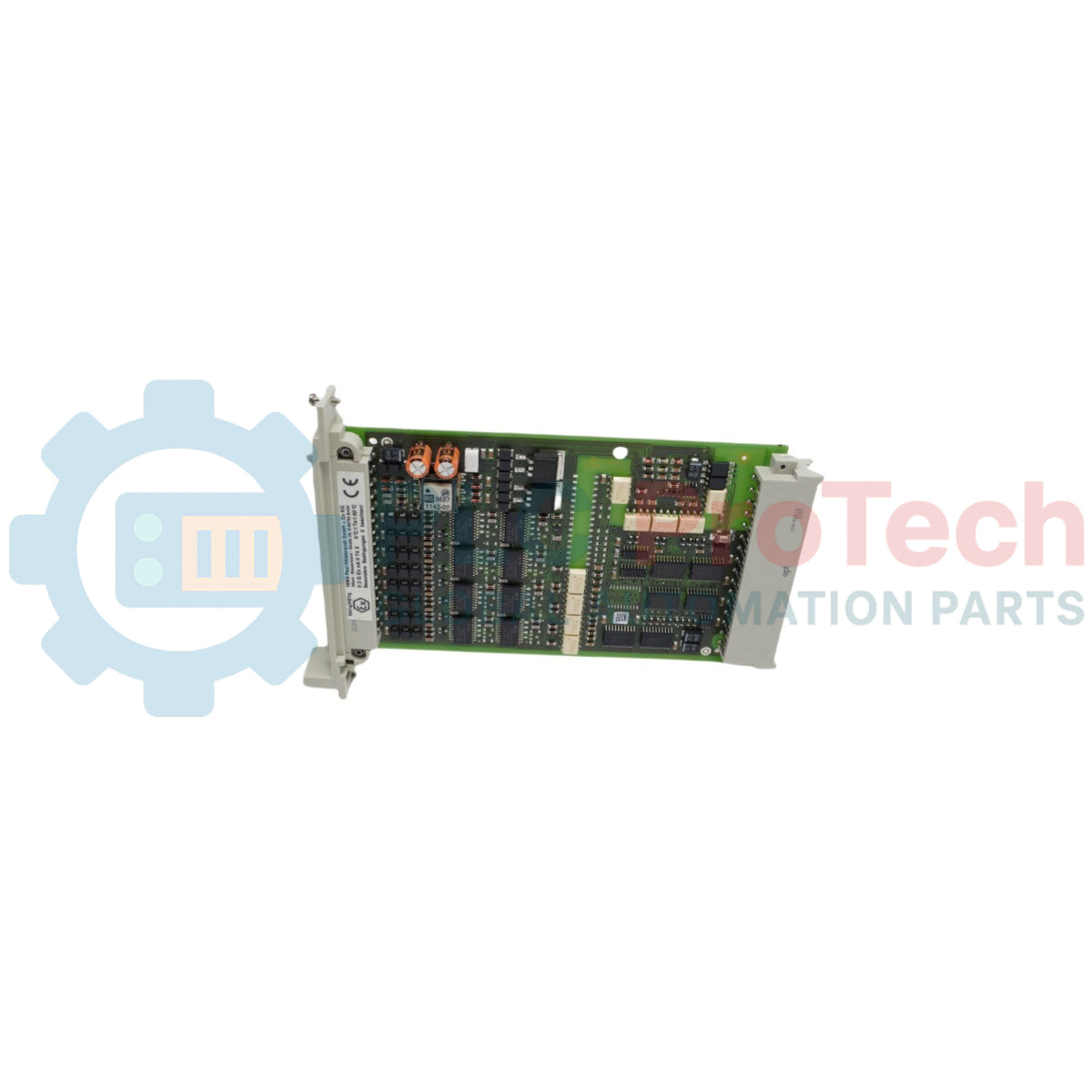

ماژول خروجی ۸گانه مرتبط با ایمنی HIMA مدل F 3330

مروری بر محصول

 F 3330 (F3330) یک ماژول خروجی ۸گانه با قابلیت اطمینان بالا است که برای کاربردهای صنعتی مرتبط با ایمنی و نیازمند کلاس الزامات AK 1 تا 6 طراحی شده است. این ماژول دارای هشت کانال مستقل برای راه‌اندازی بارهای مقاومتی یا القایی تا 500 mA (12 W) و همچنین بارهای لامپی تا 4 W است. این ماژول به قطع ایمنی یکپارچه و ایزولاسیون ایمن مجهز است و تضمین می‌کند که در صورت قطع تغذیه L- هیچ سیگنال خروجی وجود نداشته باشد.  F 3330 که برای استفاده در سامانه‌های قطع اضطراری (ESD) و سامانه‌های اعلام حریق و گاز (F&G) بهینه شده است، در حین کار آزمون‌های خودکار داخلی، از جمله آزمون‌های «بیت رونده» و پایش بازخوانی سیگنال، انجام می‌دهد. این روال‌های تشخیصی پیشگیرانه با شناسایی خطاهایی مانند تداخل متقابل سیگنال‌ها یا خرابی‌های سوئیچینگ، پیش از تأثیرگذاری بر ایمنی واحد صنعتی، دسترس‌پذیری بالای سامانه و کاهش قابل‌توجه زمان توقف را تضمین می‌کنند. طراحی مستحکم آن برای زیرساخت‌های حیاتی که عملکرد ایمن در برابر خرابی یک استاندارد عملیاتی الزامی است، ایده‌آل است.

پیکربندی فنی

معماری  F 3330 بر تشخیص‌های ایمنی‌محور و تحمل خطا استوار است. ماژول به‌طور پیوسته خروجی سیگنال‌ها را «بازخوانی» می‌کند تا مطابقت وضعیت واقعی فیلد با منطق فرمان‌داده‌شده را بررسی کند. برای وضعیت سیگنال 0، نقطه عملکرد بازخوانی روی ≤ 6.5 V تنظیم شده است؛ خطاهایی که در پایین‌تر از این آستانه ایجاد می‌شوند، از طریق منطق ایمنی ویژه مدیریت می‌شوند تا از خرابی‌های شناسایی‌نشده جلوگیری شود. تشخیص‌های یکپارچه شامل سیگنال آزمونی با حداکثر مدت 200 µs است که برای بررسی قابلیت سوئیچینگ به‌اندازه کافی سریع است، بدون اینکه موجب قطع بار یا تأثیر بر پایداری فرایند شود. علاوه بر این، ماژول امکان موازی‌سازی خروجی‌ها را بدون نیاز به دیودهای خارجی فراهم می‌کند و در صورت نیاز منطق کاربرد، ایجاد پیکربندی‌های ساده افزونه و با ظرفیت جریان بالاتر را ممکن می‌سازد.

مشخصات فنی

پرسش‌های متداول فنی

اگر تغذیه L- قطع شود، چه اتفاقی برای خروجی می‌افتد؟

 F 3330 با یک پروتکل ایمنی ویژه طراحی شده است که تضمین می‌کند در صورت قطع تغذیه L- هیچ سیگنال خروجی وجود نداشته باشد. این ویژگی از ایجاد پتانسیل‌های ولتاژ غیرقابل‌پیش‌بینی جلوگیری می‌کند و تضمین می‌کند که ماژول به وضعیت ایمن برود.

آیا می‌توان با این ماژول لامپ‌هایی با توان بالاتر را راه‌اندازی کرد؟

اگرچه اتصال استاندارد لامپ برای توان حداکثر 4 W نامی است، می‌توان با پیروی از نقشه‌های برنامه‌ریزی ویژه HIMA، بارهای لامپی بین 4 W و 10 W را نیز راه‌اندازی کرد؛ این کار معمولاً شامل اصلاح سیم‌کشی خارجی یا ملاحظات مربوط به محدودسازی جریان است.

قطع ناشی از افت ولتاژ در چه ولتاژی رخ می‌دهد؟

ماژول ولتاژ تغذیه را پایش می‌کند و در ≤ 16 V قطع ناشی از افت ولتاژ را آغاز می‌کند تا اطمینان حاصل شود که خروجی‌ها به دلیل توان ناکافی در وضعیت ناپایدار یا نامعین کار نمی‌کنند.

راهنمای مهندسی و نصب

دفع حرارت و بارگذاری رک

در مرحله برنامه‌ریزی، مهندسان باید چگالی ماژول‌های پربار را محدود کنند. برای جلوگیری از تجمع موضعی گرما، در هر رک I/O باید حداکثر از 10 ماژول خروجی که در بار نامی کار می‌کنند استفاده شود. فاصله استاندارد کابینت را حفظ کنید تا جریان هوای عمودی بدون مانع باشد؛ این امر برای نگه‌داشتن دمای کار پایین‌تر از حد 60 درجه سانتی‌گراد ضروری است.

سیم‌کشی و مقاومت خط

برای اطمینان از تشخیص مطمئن اتصال کوتاه و بازخوانی دقیق سیگنال، مجموع مقاومت مجاز خط، شامل خطوط رفت و برگشت تغذیه، نباید از 11 Ohm بیشتر باشد. برای مسیرهای سیگنال از کابل‌های زوج به‌هم‌تابیده باکیفیت استفاده کنید. اگرچه ماژول در برابر اتصال کوتاه مقاوم است، مقاومت بیش‌ازحد خط می‌تواند مانع رسیدن جریان اتصال کوتاه به آستانه قطع 0.75 تا 1.5 A شود و در نتیجه خطا را پنهان کند.

اقدامات احتیاطی در برابر ارتعاش و مناطق خطرناک

در محیط‌هایی که در معرض ارتعاش مکانیکی هستند، اطمینان حاصل کنید که ماژول کاملاً در زیررک قرار گرفته و پیچ‌های تثبیت به‌درستی سفت شده‌اند. برای نصب در مناطق خطرناک،  F 3330 باید درون محفظه‌ای با درجه حفاظت مناسب، مانند IP54 یا بالاتر، قرار گیرد و مطابق مقررات محلی ایمنی ذاتی یا ضدانفجار نصب شود. همیشه بررسی کنید که تغذیه بار خارجی 24 VDC فیلتر و تنظیم شده باشد تا گذراهای الکتریکی موجب فعال شدن تشخیص‌های سیگنال آزمون 200 µs نشوند.
