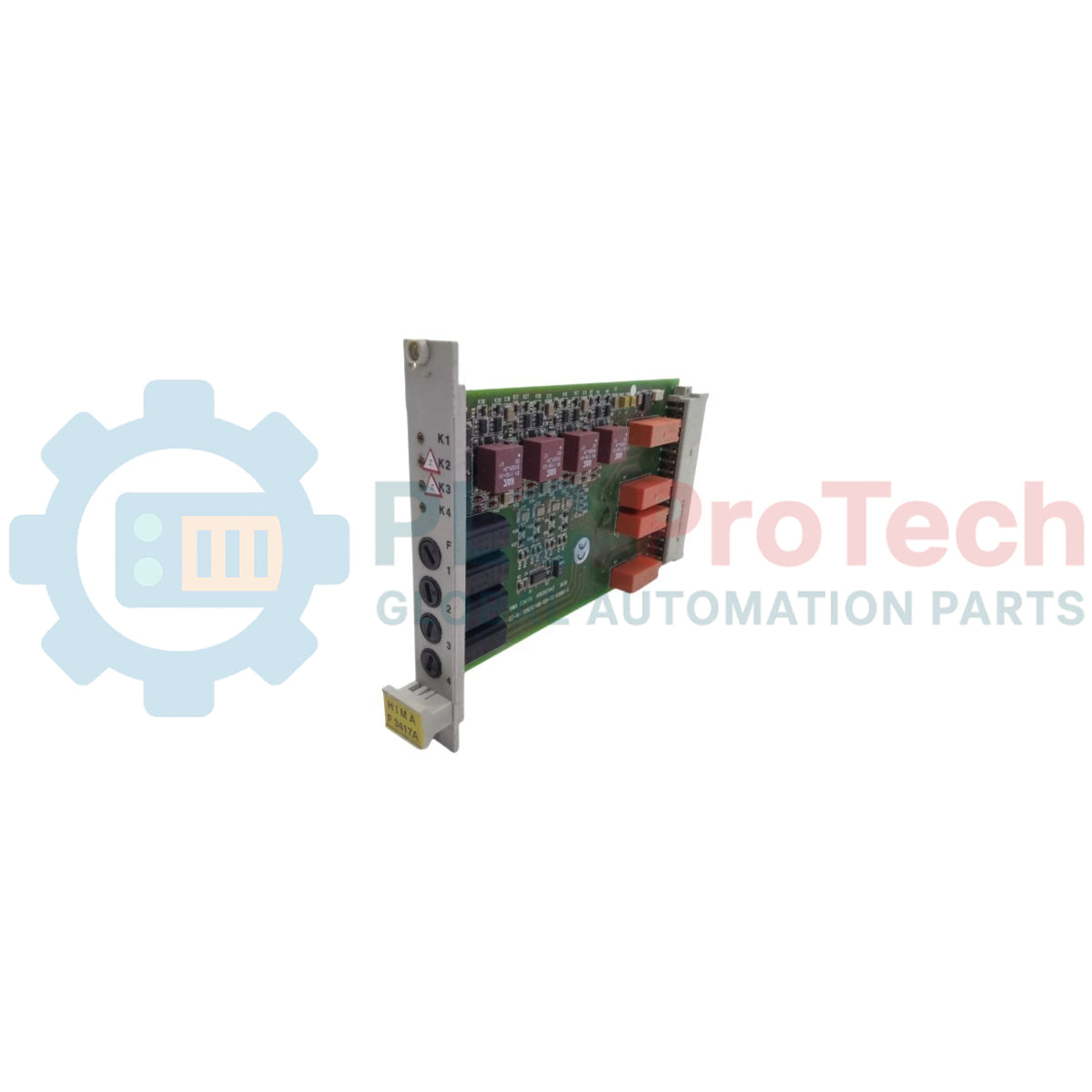

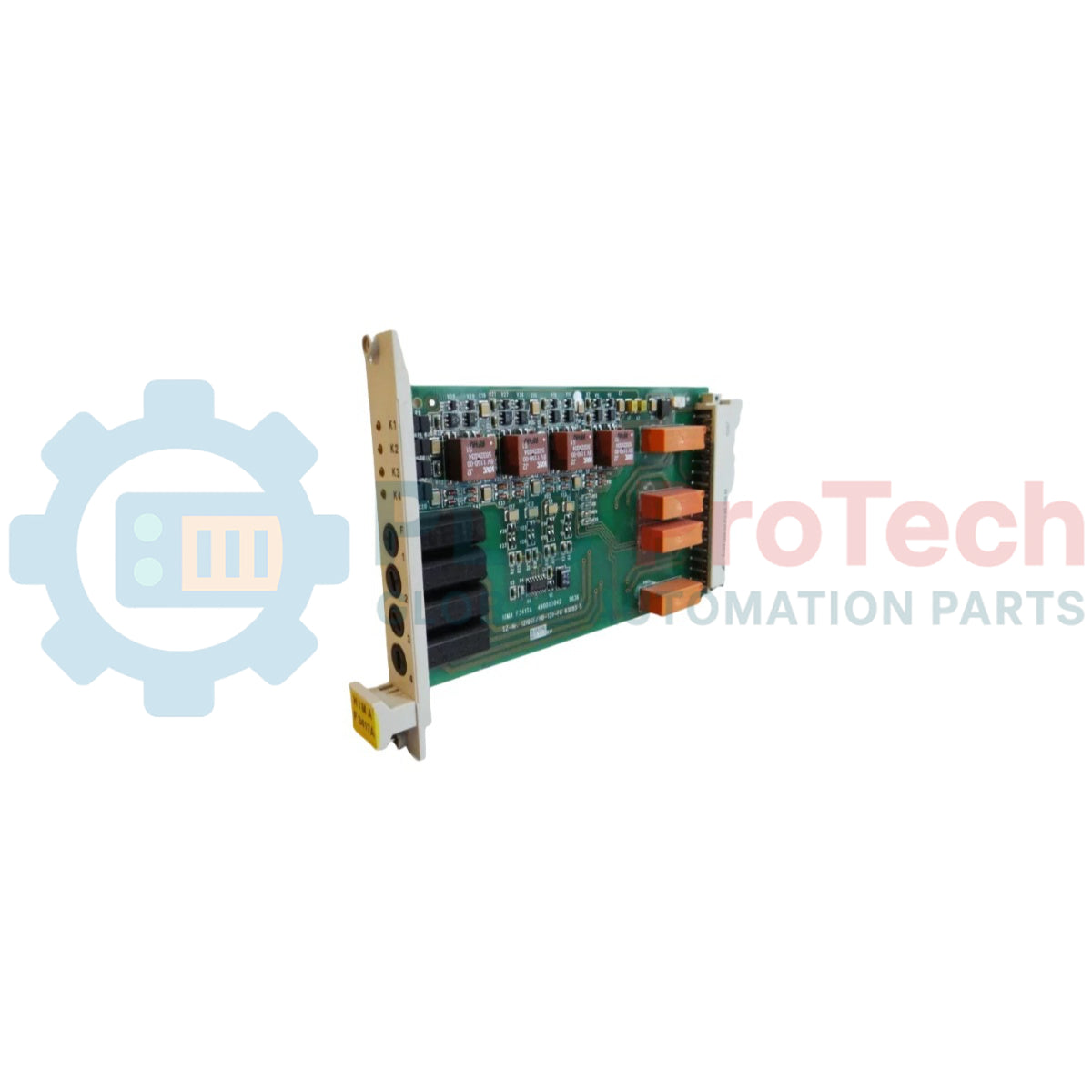

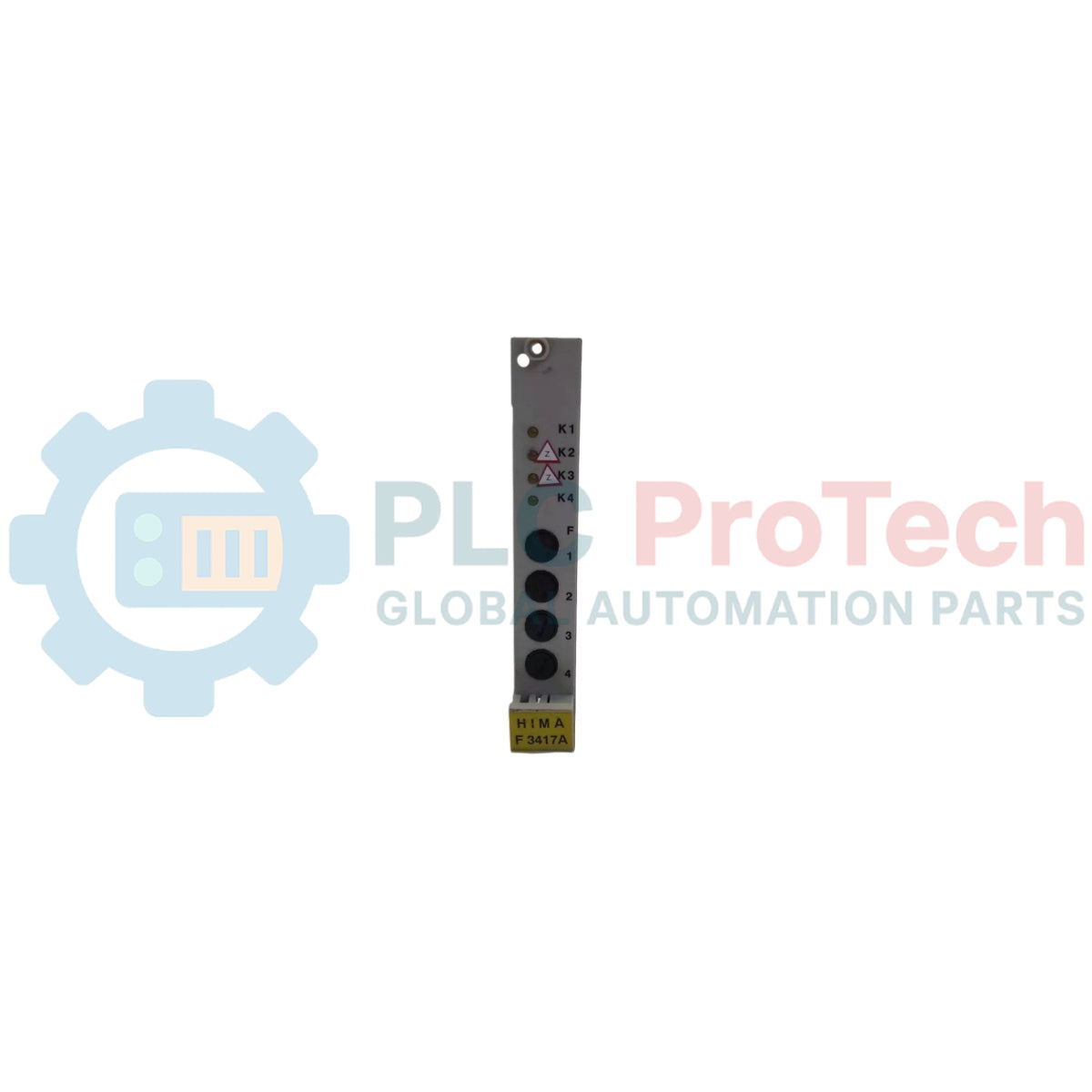

تقویت‌کننده رله‌ای ۴ کاناله سری Planar F مدل HIMA F 3417A

نمای کلی محصول

 F 3417A (F3417A) یک تقویت‌کننده رله ۴ کاناله مرتبط با ایمنی است که برای معماری سیستم Planar F طراحی شده است. این ماژول که برای وظایف سوئیچینگ با یکپارچگی بالا مهندسی شده، چهار کانال مستقل دارد و هر کانال به یک کنتاکت تبدیلی مجهز است. این محصول الزامات ایمنی SIL 2 را برآورده می‌کند و آن را به جزئی ضروری برای کاربردهای صنعتی مانند سیستم‌های اینترلاک، رابط‌های خاموش‌سازی اضطراری (ESD) و ایزولاسیون سیگنال‌های حیاتی از نظر ایمنی تبدیل می‌سازد.  F 3417A ایزولاسیون ایمن را برای ولتاژهای حداکثر ۲۵۰ V فراهم می‌کند و از منطق کنترلی کم‌ولتاژ در برابر گذراهای ولتاژ بالای میدان محافظت می‌نماید. این ماژول با فراهم کردن سوئیچینگ مکانیکی قابل‌اعتماد همراه با جداسازی تضمین‌شده، قابلیت اطمینان کلی سیستم را افزایش داده و به کاهش چشمگیر زمان ازکارافتادگی در نیروگاه‌ها، پالایشگاه‌های شیمیایی و تأسیسات تولیدی کمک می‌کند. اگرچه این محصول رسماً توسط سازنده از رده خارج شده است، همچنان به‌عنوان یک قطعه قدیمی حیاتی برای حفظ ایمنی عملکردی تأسیسات موجود Planar F اهمیت دارد.

پیکربندی فنی

 F 3417A از منطق ایمنی سیم‌کشی‌شده سخت‌افزاری، ویژگی شاخص سری Planar F، استفاده می‌کند و عملکرد قطعی را بدون پیچیدگی‌های منطق مبتنی بر نرم‌افزار تضمین می‌نماید. هر یک از چهار کانال به‌عنوان یک تقویت‌کننده ایزوله عمل کرده و سیگنال‌های سطح پایین سیستم را به خروجی‌های سوئیچینگ قدرتمند تبدیل می‌کند. این معماری بر جداسازی فیزیکی و «ایزولاسیون ایمن» بین مدار کنترل ورودی و سمت کنتاکت تأکید دارد و از انتشار خطا در سراسر باس‌پلین سیستم جلوگیری می‌کند. عیب‌یابی در سطح سیستم انجام می‌شود و وضعیت هر رله را می‌توان از طریق ساختار باس داخلی رک Planar F پایش کرد. برای نوسازی سیستم‌ها، این ماژول از نظر عملکرد با استانداردهای ایمنی تثبیت‌شده سازگار است و اگرچه پایان عمر رسمی (EOL) آن در سال ۲۰۲۲ اعلام شده، در برخی پیکربندی‌های سیستم اغلب می‌توان آن را با ماژول جایگزین 32110 تعویض کرد.

مشخصات فنی

پرسش‌های متداول فنی

آیا F 3417A جایگزین مستقیم F 3417 است؟

بله،  F 3417A نسخه ارتقایافته است و از نظر عملکرد با چارچوب قدیمی Planar F کاملاً سازگار است. این ماژول همان فرم‌فاکتور و آرایش پایه‌های سیم‌کشی را حفظ کرده و امکان تعویض آسان در محل را فراهم می‌کند.

آیا می‌توانم از این ماژول برای سوئیچینگ بارهای القایی استفاده کنم؟

بله، اما برای بارهای القایی در ولتاژ ۲۵۰ V، نصب مدارهای اسنابر RC خارجی یا وریستورها اکیداً توصیه می‌شود. این کار جرقه‌زنی کنتاکت را به حداقل رسانده و عمر مکانیکی رله‌های ایمنی را افزایش می‌دهد.

اکنون که این ماژول EOL شده است، جایگزین پیشنهادی چیست؟

جایگزین رسمی عملکردی معرفی‌شده،  32110 است. بااین‌حال، به‌دلیل ماهیت خاص سیم‌کشی‌شده سیستم‌های Planar F، پیش از مهاجرت کامل باید سازگاری باس‌پلین و الزامات فضای نصب را بررسی کنید.

راهنمای مهندسی و نصب

ایزولاسیون ایمن و سیم‌کشی

هنگام سیم‌کشی کنتاکت‌های تبدیلی ۲۵۰ V، اطمینان حاصل کنید که کابل‌های میدان با ولتاژ بالا به‌صورت فیزیکی دور از خطوط سیگنال کم‌ولتاژ عبور داده شوند. طول مناسب لخت‌کردن سیم را رعایت کنید تا رشته‌های سرگردان، فواصل ایزولاسیون ایمن موردنیاز برای گواهی SIL 2 را به خطر نیندازند.

دفع حرارت و جریان هوای کابینت

 F 3417A در حالت‌های برقدار مداوم، از طریق سیم‌پیچ‌های رله گرما تولید می‌کند. در رک‌های Planar F با تراکم بالا، اطمینان حاصل کنید که همرفت طبیعی یا خنک‌کاری اجباری کابینت به‌درستی کار می‌کند. برای جلوگیری از رکود حرارتی، حداقل ۱۰۰ mm فاصله در بالا و پایین رک حفظ کنید؛ زیرا در صورت افزایش دما به بیش از ۶۰ درجه سانتی‌گراد، این وضعیت می‌تواند طول عمر رله را کاهش دهد.

لرزش و یکپارچگی مکانیکی

در محیط‌هایی با لرزش مکانیکی مداوم، مانند مجاورت توربین‌ها یا پمپ‌های بزرگ، اطمینان حاصل کنید که ماژول با استفاده از پیچ‌های نصب پنل جلویی، به‌طور ایمن در ساب‌رک قفل شده است. بازرسی‌های دوره‌ای باید شامل بررسی افزایش مقاومت کنتاکت باشد؛ این افزایش ممکن است نشان‌دهنده اکسیدشدگی کنتاکت یا خستگی در نواحی دارای لرزش شدید باشد.

اقدامات احتیاطی در مناطق خطرناک

اگر سیستم Planar F در اتاق کنترلی قرار دارد که به یک منطقه خطرناک سرویس می‌دهد، در صورتی که کنتاکت‌های رله وارد محیط‌های Zone 0 یا Zone 1 می‌شوند،  F 3417A باید همراه با موانع زنر یا ایزولاتورهای گالوانیکی مناسب استفاده شود. ایزولاسیون ایمن تا ۲۵۰ V یک مانع قدرتمند فراهم می‌کند، اما در موارد قابل‌اعمال، جایگزین نیاز به طراحی ذاتاً ایمن (IS) نمی‌شود.
