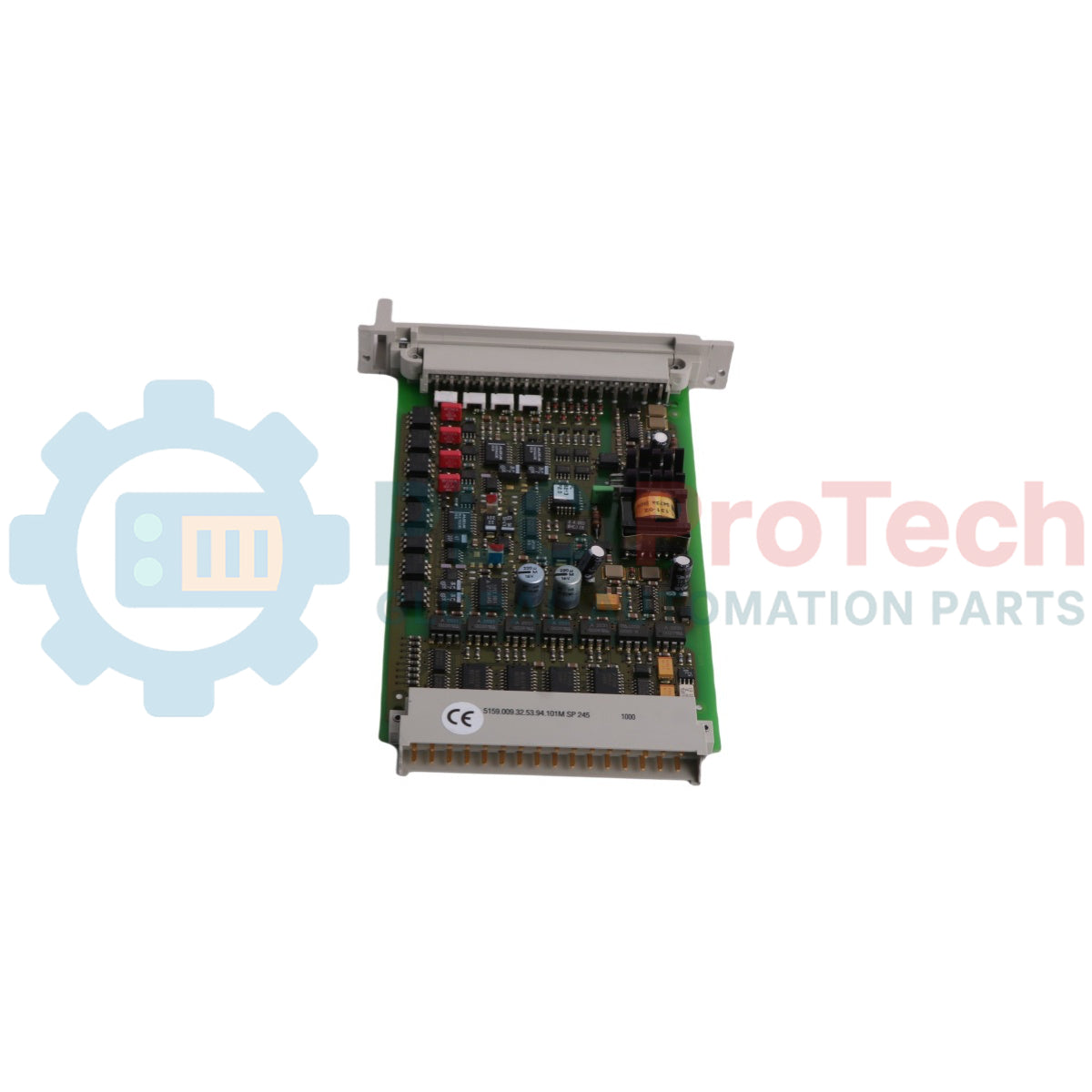

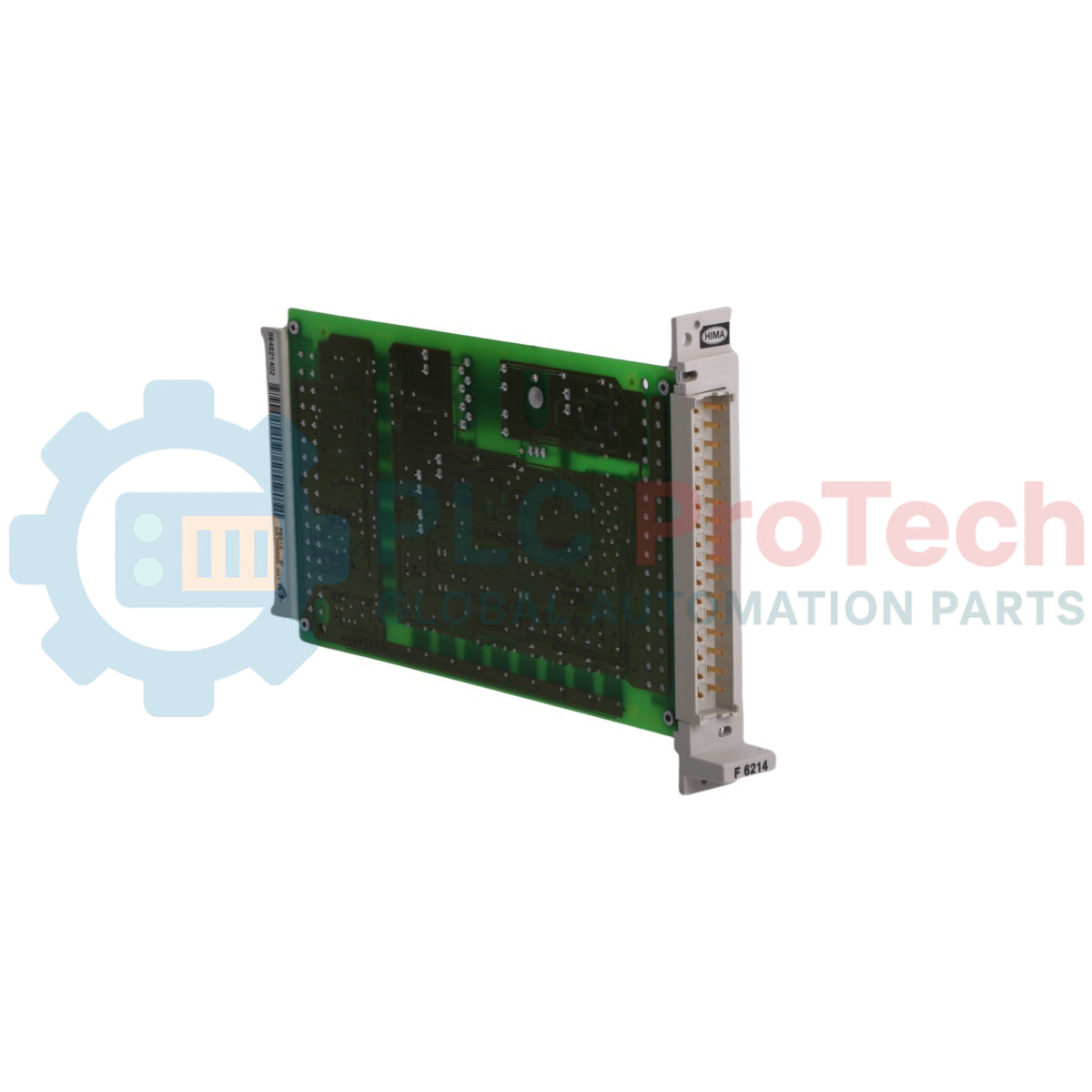

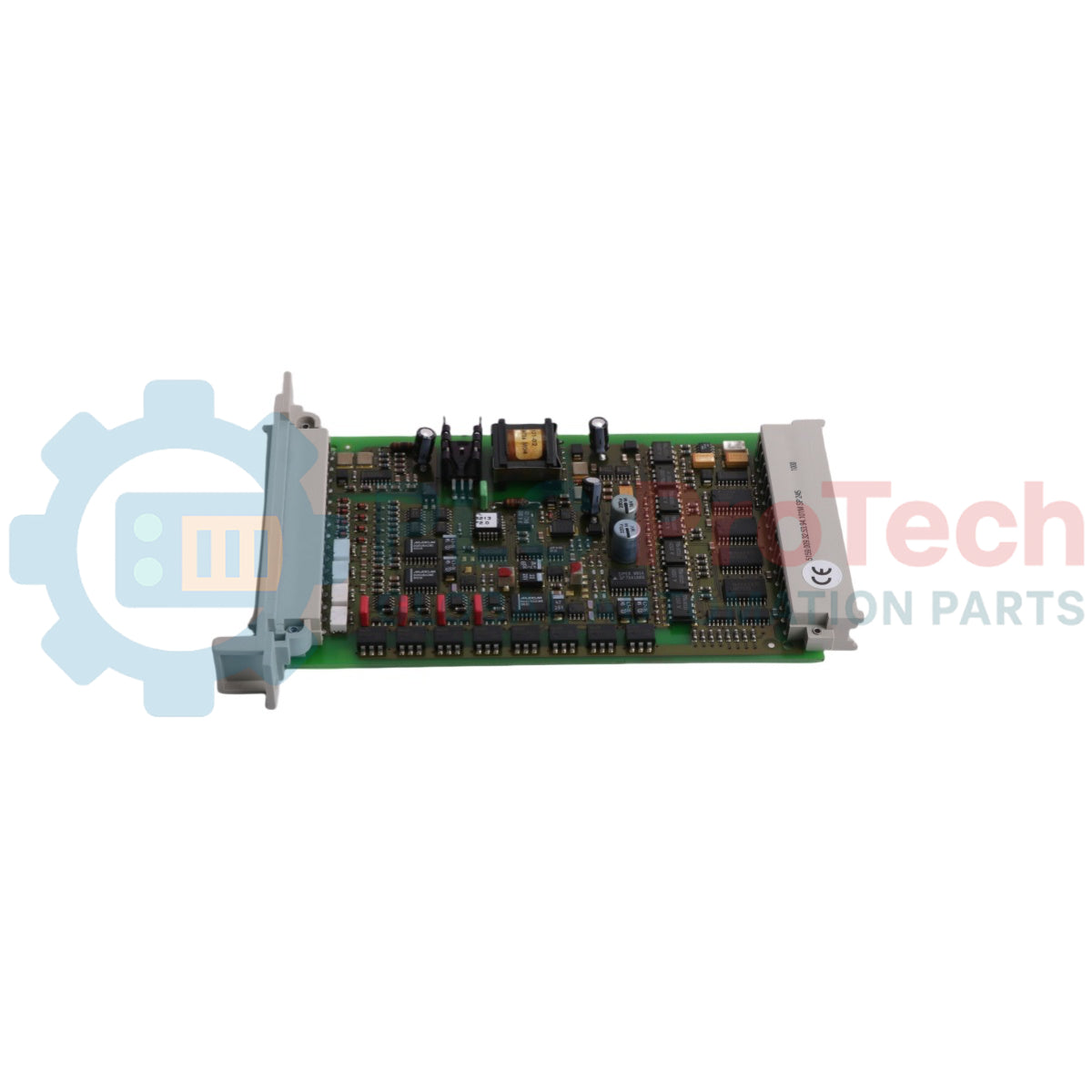

ماژول ورودی آنالوگ ۴ بخشی HIMA HIQuad F 6214، مرتبط با ایمنی

مروری بر محصول

F 6214 (F6214) یک ماژول ورودی آنالوگ ۴ کاناله مرتبط با ایمنی است که برای سیستم‌های HIMA HIQuad طراحی شده است. این ماژول سیگنال‌های ترانسمیتر ۴ تا ۲۰ میلی‌آمپر، ورودی‌های ولتاژ ۰ تا ۱۰ ولت و ورودی‌های جریان تا ۲۰ میلی‌آمپر را با ایزولاسیون گالوانیکی پردازش می‌کند. این ماژول از دریافت سیگنال‌های حیاتی ایمنی در محیط‌های اتوماسیون صنعتی مانند صنایع نفت و گاز، تولید برق و فرآوری مواد شیمیایی پشتیبانی می‌کند.

این ماژول تبدیل سیگنال با تفکیک‌پذیری ۱۲ بیت را یکپارچه کرده و عملکرد اندازه‌گیری پایدار را در شرایط کاری دشوار تضمین می‌کند. همچنین منبع تغذیه ترانسمیتر و فیلتر ورودی داخلی را برای کاهش نویز الکتریکی فراهم می‌کند. مهندسان از آن برای بهبود یکپارچگی ایمنی فرایند و کاهش خاموشی‌های برنامه‌ریزی‌نشده در حلقه‌های کنترل حیاتی استفاده می‌کنند.

این طراحی از کلاس الزامات AK 1 تا 6 پشتیبانی می‌کند و انطباق با کاربردهای مرتبط با ایمنی را تضمین می‌نماید. معماری ایزولاسیون، سیستم‌های پایین‌دست را در برابر خطاهای سیم‌کشی میدان محافظت می‌کند. این ماژول به‌طور گسترده در سیستم‌های افزونه ابزار دقیق ایمنی، که در آن‌ها قابلیت اطمینان و عیب‌یابی سریع ضروری است، به کار می‌رود.

شرح پسوند

F 6214 از ساختار پسوند چندسطحی استفاده نمی‌کند. پیکربندی بر اساس نوع کانال و کلاس کاربرد ایمنی تعیین می‌شود.

• F 6214: ماژول ورودی آنالوگ مرتبط با ایمنی

• ۴ کاناله: چهار کانال ورودی مستقل

• پشتیبانی از ورودی آنالوگ: سیگنال‌های ولتاژ و جریان

• ایزولاسیون ایمنی: جداسازی گالوانیکی بین بخش میدان و بخش سیستم

• AK 1 تا 6: کلاس الزامات برای کاربردهای یکپارچگی ایمنی

پیکربندی فنی

معماری این ماژول بر پایه کانال‌های ورودی ایزوله با آماده‌سازی مستقل سیگنال ساخته شده است. هر کانال سیگنال‌های آنالوگ را از طریق فیلترگذاری و تبدیل آنالوگ به دیجیتال با تفکیک‌پذیری ۱۲ بیت پردازش می‌کند.

این ماژول از دریافت سیگنال‌های ترکیبی، از جمله حلقه‌های ۴ تا ۲۰ میلی‌آمپر و ورودی‌های اندازه‌گیری ولتاژ، پشتیبانی می‌کند. سیستم، پایش عیب‌های سیم‌کشی ورودی، شرایط اضافه‌بار و تشخیص انحراف سیگنال را یکپارچه کرده است.

موانع ایزولاسیون جداسازی بین تجهیزات میدان و تجهیزات الکترونیکی سیستم کنترل را تضمین می‌کنند. این امر خطر را هنگام بروز خطا کاهش داده و دسترس‌پذیری سیستم را در محیط‌های حیاتی ایمنی بهبود می‌بخشد.

مشخصات فنی

پرسش‌های متداول فنی

F 6214 از چه نوع سیگنال‌هایی پشتیبانی می‌کند؟
این ماژول از سیگنال‌های ۴ تا ۲۰ میلی‌آمپر، ۰ تا ۲۰ میلی‌آمپر و ورودی‌های ولتاژ ۰ تا ۱۰ ولت پشتیبانی می‌کند.

آیا این ماژول ایزولاسیون کانال‌ها را فراهم می‌کند؟
بله، این ماژول ایزولاسیون ایمنی بین ورودی‌های میدان و تجهیزات الکترونیکی سیستم را فراهم می‌کند.

آیا کانال‌های استفاده‌نشده می‌توانند باز بمانند؟
خیر، کانال‌های استفاده‌نشده باید مطابق قوانین طراحی پایانه‌بندی شوند.

تفکیک‌پذیری تبدیل سیگنال چقدر است؟
این ماژول برای پردازش سیگنال آنالوگ، تفکیک‌پذیری ۱۲ بیت را فراهم می‌کند.

راهنمای مهندسی و نصب

ماژول را داخل یک تابلو کنترل دارای گواهی، با اتصال زمین مناسب به شینه ارت سیستم، نصب کنید. برای همه ورودی‌های آنالوگ از کابل‌های زوج به‌هم‌تابیده شیلددار استفاده کنید تا تداخل الکترومغناطیسی کاهش یابد.

برای جلوگیری از تجمع گرما، جریان هوای کافی را داخل تابلو حفظ کنید. فاصله بین ماژول‌ها را مطابق طراحی رک رعایت کنید تا شرایط حرارتی پایدار تضمین شود.

از عبور کابل‌های سیگنال آنالوگ در نزدیکی هادی‌های ولتاژ بالا یا جریان زیاد خودداری کنید. این کار کوپل نویز را کاهش داده و دقت اندازه‌گیری را بهبود می‌بخشد.

برای جلوگیری از ایجاد حلقه‌های زمین، اتصال شیلد را فقط در یک انتها به‌درستی انجام دهید. پیش از راه‌اندازی، صحت ایزولاسیون را بررسی کنید.

در محیط‌های خطرناک، از انطباق محفظه با الزامات طبقه‌بندی مناطق اطمینان حاصل کرده و همه مستندات ایمنی نصب را رعایت کنید.
