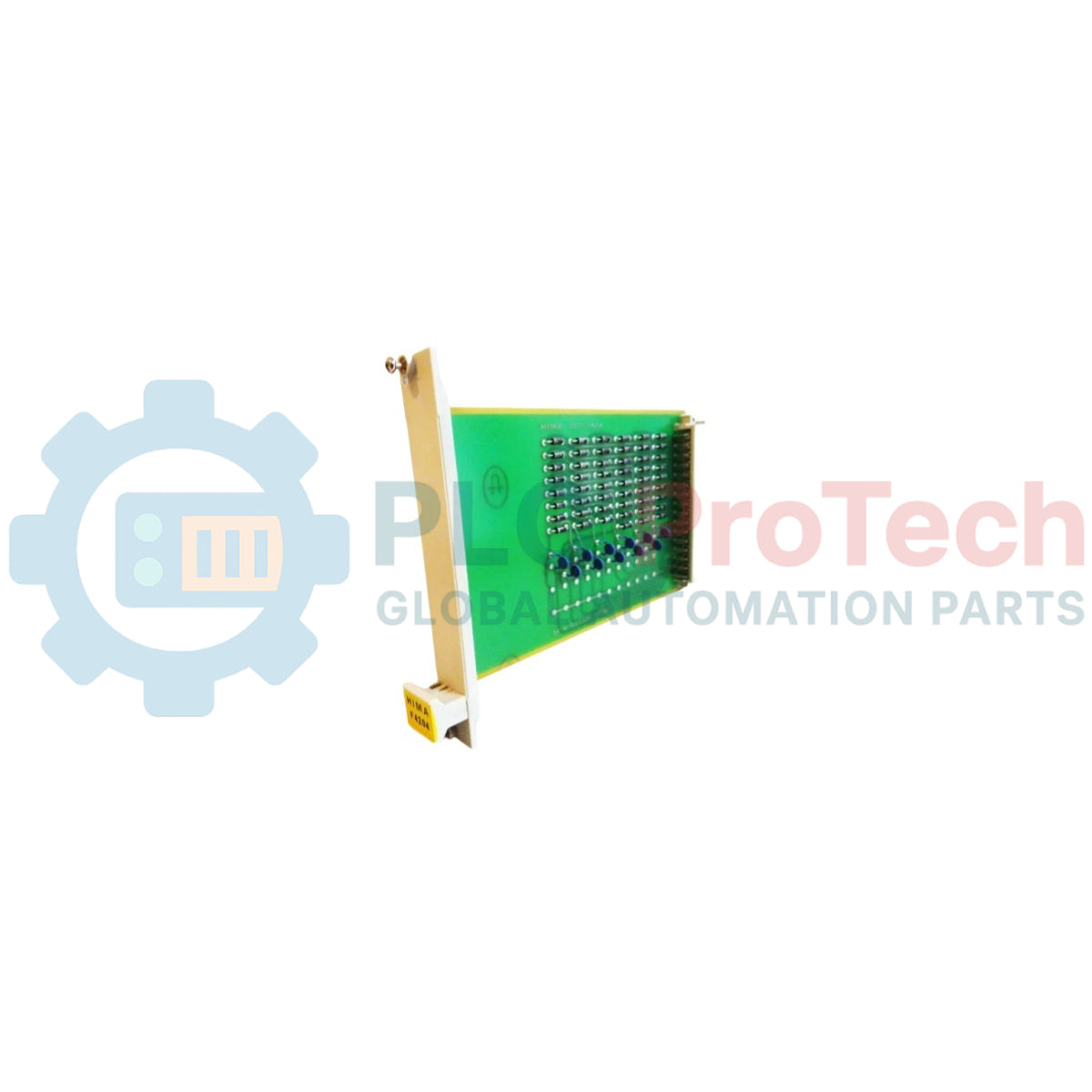

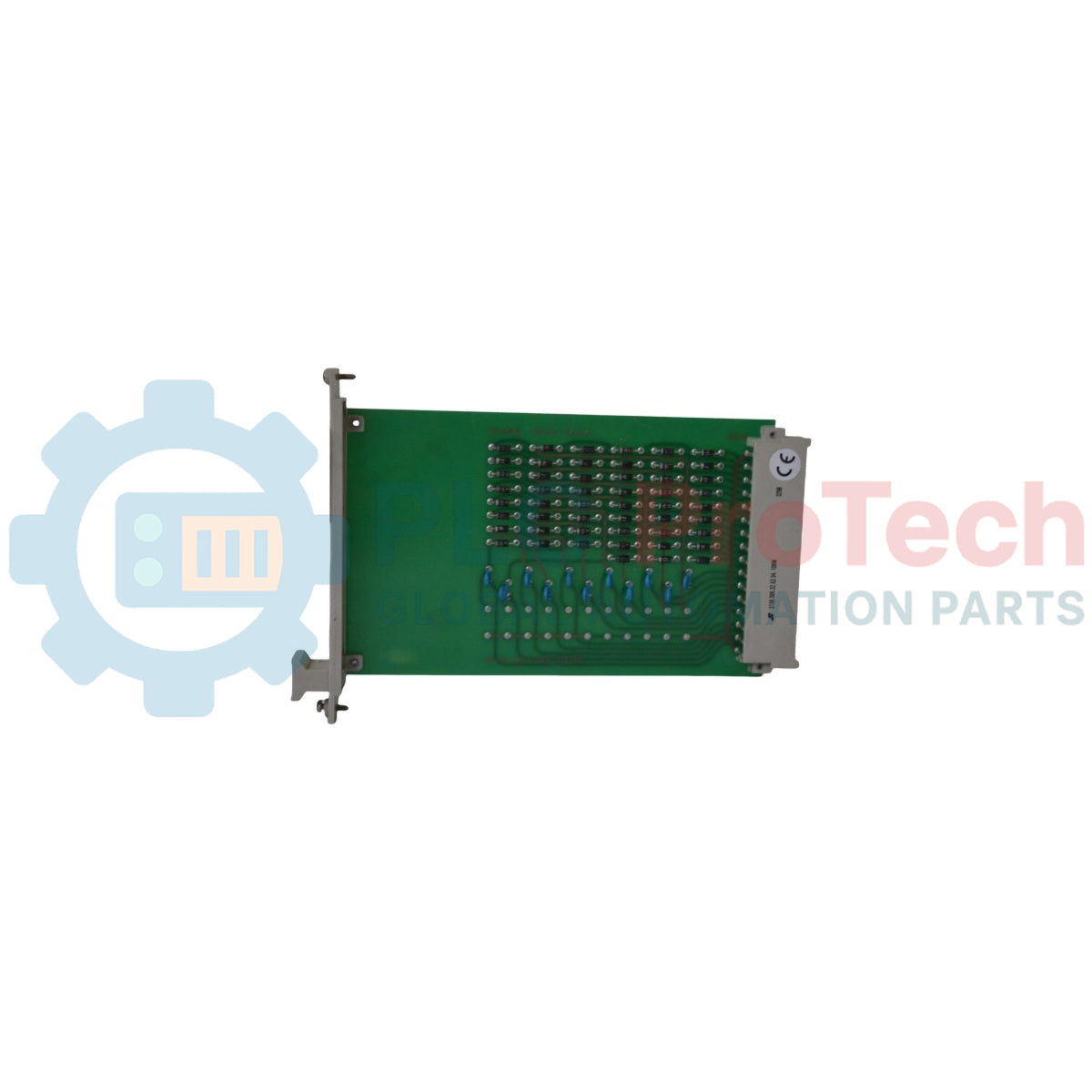

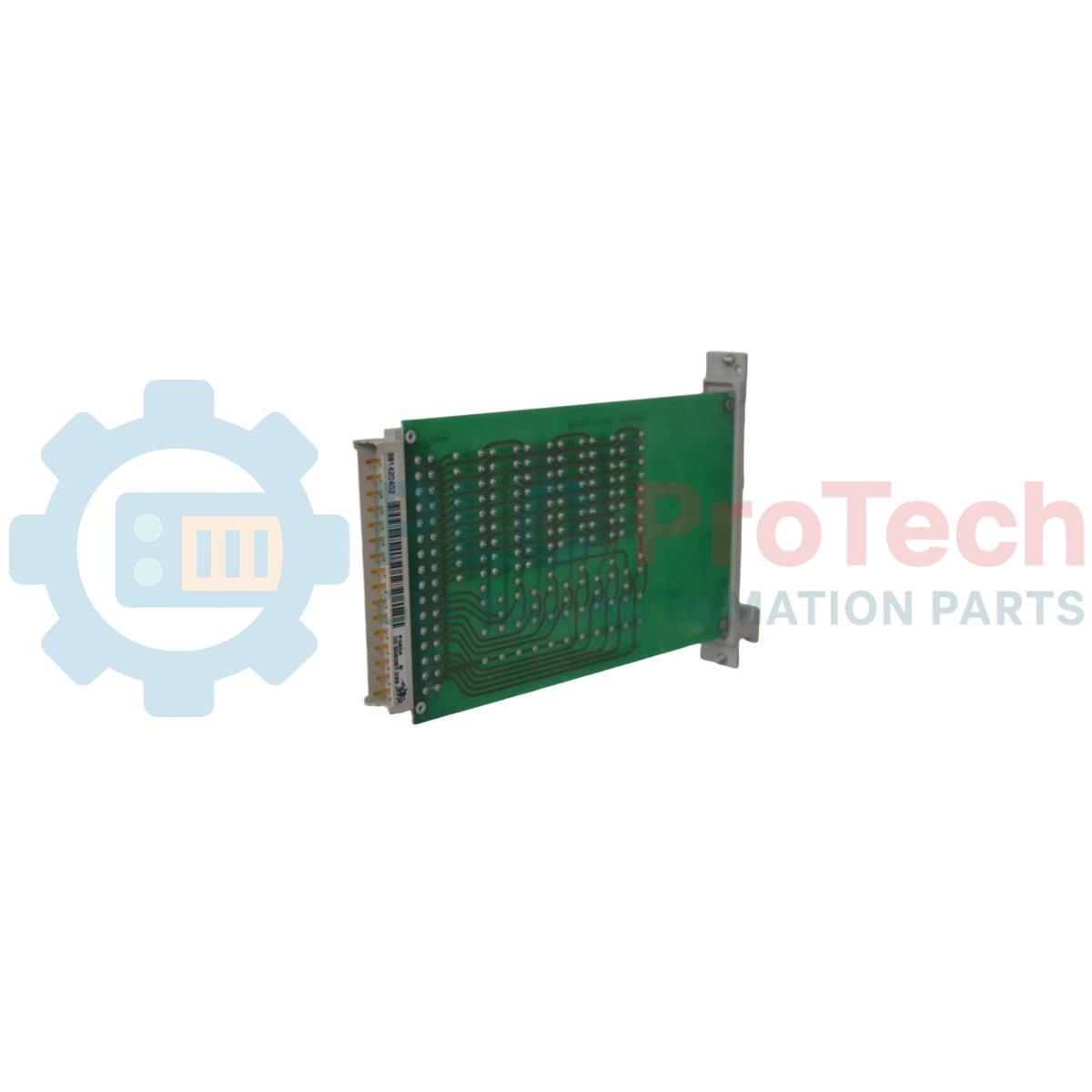

ماژول خروجی دیجیتال ۸ کاناله مرتبط با ایمنی HIMA F4204 Planar F

توضیحات

F4204 یک ماژول خروجی دیجیتال ۸کاناله مرتبط با ایمنی است که برای یکپارچه‌سازی در معماری‌های اتوماسیون Planar F توسعه یافته است. این واحد در سامانه‌های صنعتی با قابلیت اطمینان بالا برای مدیریت مسیریابی خروجی‌های دیجیتال گسسته در حلقه‌های ایمنی به کار می‌رود. این دستگاه با ولتاژ تغذیه نامی 24 V DC، زیرسامانه کنترل مرکزی را به عملگرهای ابزار دقیق حیاتیِ مستقر در میدان متصل می‌کند. ساختار سخت‌افزاری آن کاملاً بر پایه هندسه استاندارد برد مدار چاپی (PCB) با اندازه اروپایی ساخته شده است تا نصب مکانیکی پایدار در رک‌های فرعی رسمی سیستم را تضمین کند و در عین حال، تحقق اهداف حیاتی ایمنی منطق فرایند را امکان‌پذیر سازد.

ویژگی‌ها

• ارائه ۸ مسیر خروجی دیجیتال گسسته مرتبط با ایمنی
• تولیدشده با استفاده از ساختار مکانیکی استاندارد PCB با اندازه اروپایی
• قابلیت نگاشت کامل سیستم به‌صورت مستقیم در رک‌های کنترلر استاندارد Planar F
• دارای نشان گواهی تولید تعیین‌شده با عنوان «ایمنی در الکترونیک»

کاربردها

• راه‌اندازی حلقه‌های اتوماسیون صنعتی مرتبط با ایمنی
• مدیریت فرمان‌های گسسته توقف اضطراری (ESD)
• رابط‌سازی منطق ایمنی عملگرها و اینترلاک‌های حیاتی

مشخصات فنی

دستورالعمل‌های نصب

• اتصال زمین شاسی: پیش از قرار دادن برد ورودی، قاب رک فرعی اصلی را به شینه زمین مرجع مرکزی کارخانه محکم متصل کنید.
• هم‌راستاسازی ریل PCB: PCB با اندازه استاندارد اروپایی را به‌طور یکنواخت در امتداد شیارهای مشخص‌شده محفظه کارت به پایین بلغزانید تا از وارد شدن تنش مکانیکی به کنتاکت‌های ساختاری جلوگیری شود.
• بازرسی اتصالات: پیش از قفل کردن اتصالات رابط و برقراری مجدد برق عملیاتی حلقه، قطبیت خطوط حسگرهای میدانی را بررسی کنید.

انطباق و گواهی‌ها

• دستورالعمل ولتاژ پایین 73/23/EEC
• DIN V 19251:1995
• DIN V 19250:1994
• VDE 0116:1989
• DIN V VDE 0801:1990 و اصلاحیه A1:1994
• CDV IEC 1508، بخش‌های 1 تا 7، (SIL 1-3)، (در صورت کاربرد)
• prEN 50178:1996
• DIN VDE 0160 و A1:1989
• IEC 68، بخش‌های 2-1، 2-2، 2-3، 2-6
• EN 50081-2:1993
• EN 50082-2:1994
• EN 55011:1991
• گواهی TÜV PRODUCT SERVICE GmbH (شماره گزارش HB63893C Rev. 4.1 / U 93 10 19183 009)
