تولیدکننده: HIMA
شماره محصول: K9203
کشور سازنده:آلمان
نوع محصول: فن‌های گردشی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1800g
ابعاد: ۴۸.۲ سانتی‌متر x ۲۱.۲ سانتی‌متر x ۴.۵ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

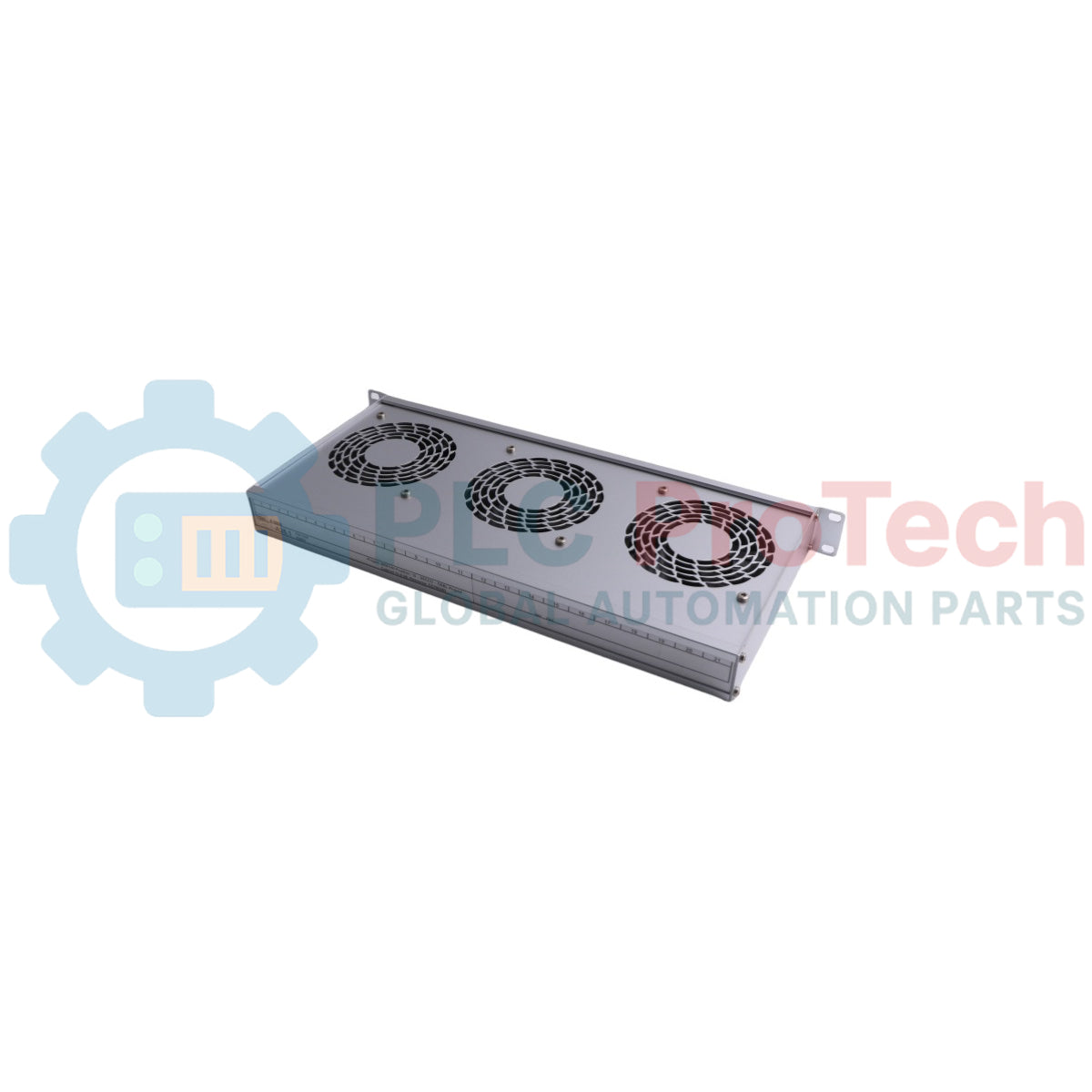

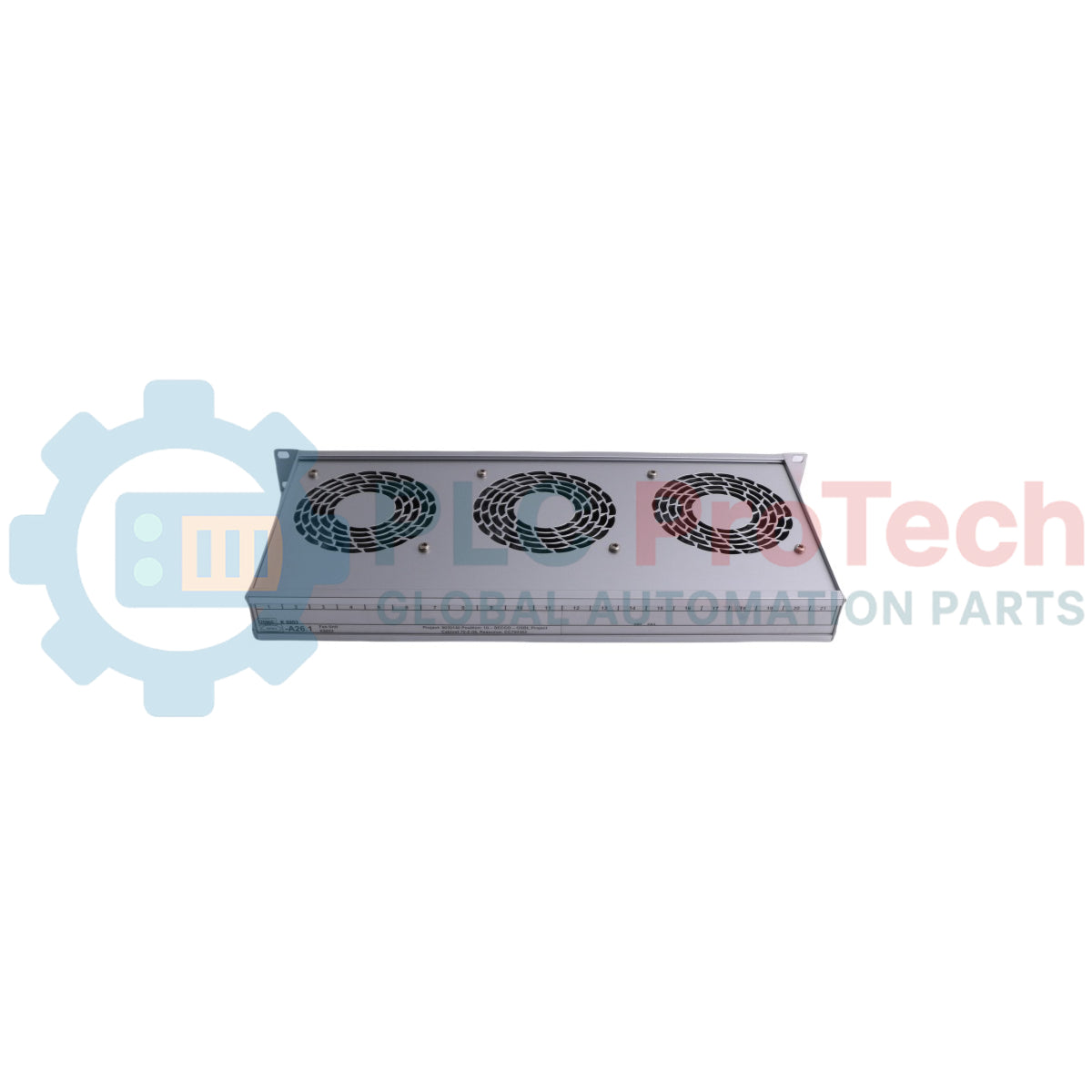

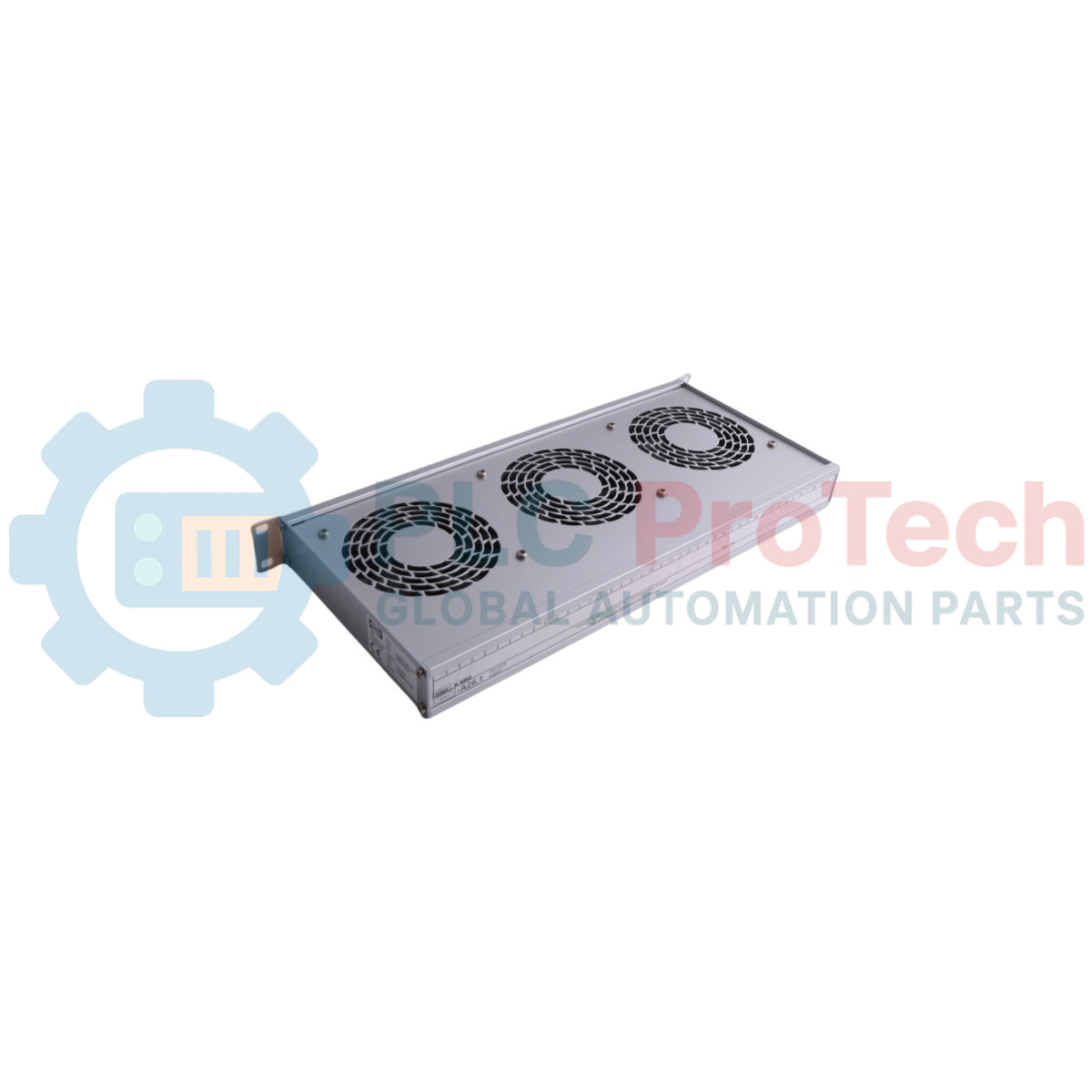

K 9203 (K9203) یک کشوی فن گردش هواست که برای تهویه اجباری در نصب‌های ساب‌رک صنعتی ۱۹ اینچی طراحی شده است. این واحد سه فن محوری را یکپارچه می‌کند و برای دفع گرما در کابینت‌های کنترل مرتبط با ایمنی، جریان هوای پیوسته فراهم می‌سازد. این واحد از پایش عملکرد فن و شرایط خطا پشتیبانی می‌کند تا مدیریت حرارتی پایدار در محیط‌های حساس اتوماسیون تضمین شود.
این سیستم به‌طور گسترده در کابینت‌های PLC، DCS و سیستم‌های ابزاردقیق ایمنی استفاده می‌شود؛ جایی که پایداری دما مستقیماً بر قابلیت اطمینان سیستم اثر می‌گذارد. این محصول با حفظ جریان هوای کنترل‌شده در سراسر ماژول‌های الکترونیکی، عمر تجهیزات را افزایش می‌دهد. مهندسان از آن در نصب‌های رک با چگالی بالا استفاده می‌کنند؛ جایی که خنک‌کاری غیرفعال کافی نیست.
کشوی فن از نصب در هر موقعیتی داخل سیستم رک ۱۹ اینچی پشتیبانی می‌کند. طراحی جریان هوای آن با معماری ساب‌رک‌های توکار HIMA مطابقت دارد تا توزیع یکنواخت خنک‌کاری تضمین شود. کنتاکت‌های پایش داخلی، بازخورد لحظه‌ای وضعیت را برای نگهداری پیش‌بینانه و تشخیص خطا فراهم می‌کنند و زمان توقف برنامه‌ریزی‌نشده را در سیستم‌های اتوماسیون صنعتی کاهش می‌دهند.
K 9203 از بخش‌بندی پسوند عملکردی استفاده نمی‌کند. پیکربندی آن با سخت‌افزار و طراحی تهویه تعیین می‌شود.
K 9203: کشوی فن گردش هوا برای خنک‌کاری رک
سه فن محوری: ایجاد جریان هوای افزونه
پایش فن: رابط تشخیص سرعت و خطا
سازگاری با ۱۹ اینچ: یکپارچه‌سازی با رک استاندارد صنعتی
تهویه اجباری: خنک‌کاری فعال برای سیستم‌های محصور
این سیستم از سه فن محوری استفاده می‌کند که برای ایجاد گردش هوای یکنواخت در سراسر تجهیزات الکترونیکی نصب‌شده در رک، آرایش یافته‌اند. این طراحی از جریان هوای اجباری پیوسته برای تثبیت دمای داخلی کابینت پشتیبانی می‌کند.
عملکرد فن از طریق کنتاکت‌های وضعیت و نشانگرهای LED پایش می‌شود. این سیستم در صورتی که سرعت فن به کمتر از ۷۵ تا ۸۵ درصد مقدار نامی کاهش یابد، شرایط کاهش سرعت را تشخیص می‌دهد.
رابط‌های الکتریکی، بازخورد مربوط به وضعیت عملکرد و شرایط خطا را فراهم می‌کنند و امکان یکپارچه‌سازی با سیستم‌های پایش نظارتی را می‌دهند. محفظه آلومینیومی آنودایزشده، پایداری مکانیکی و مقاومت در برابر خوردگی را در محیط‌های صنعتی تضمین می‌کند.
| مورد | مشخصات |
|---|---|
| مدل | K 9203 |
| برند | HIMA |
| مبدأ | آلمان |
| وزن | ۱.۸ کیلوگرم |
| ابعاد | فرمت کشوی رک ۱۹ اینچی |
| دمای کاری | ۰ تا ۶۰ درجه سانتی‌گراد |
| مصرف برق | ۲۴ V DC ۷۵۰ mA |
وظیفه اصلی کشوی فن K 9203 چیست؟
این محصول تهویه اجباری را برای رک‌های کنترل صنعتی ۱۹ اینچی فراهم می‌کند.
آیا سیستم از تشخیص خطای فن پشتیبانی می‌کند؟
بله، سرعت فن را پایش می‌کند و در صورت کاهش عملکرد، سیگنال خطا فعال می‌شود.
آیا می‌توان آن را در هر موقعیتی از رک نصب کرد؟
بله، این محصول از نصب انعطاف‌پذیر در سیستم‌های ساب‌رک ۱۹ اینچی پشتیبانی می‌کند.
اگر یک فن از کار بیفتد چه اتفاقی می‌افتد؟
سیستم یک سیگنال خطا ارسال می‌کند و خرابی را از طریق وضعیت LED نشان می‌دهد.
کشوی فن را در یک سیستم رک ۱۹ اینچی با اتصال زمین مناسب نصب کنید. اطمینان حاصل کنید که ساختار کابینت مسیرهای پایدار جریان هوا را بدون مانع فراهم می‌کند.
برای جلوگیری از تجمع موضعی گرما، فاصله کافی میان ماژول‌های الکترونیکی حفظ کنید. مسیرهای ورود یا خروج جریان هوا را مسدود نکنید.
برای کاهش تداخل الکترومغناطیسی، کابل‌های برق را جدا از سیم‌کشی سیگنال عبور دهید. در صورت الزام طراحی سیستم، از اتصال زمین شیلددار استفاده کنید.
پس از نصب، عملکرد فن را بررسی و از عملکرد صحیح سیگنال وضعیت اطمینان حاصل کنید. در سیستم‌های با قابلیت اطمینان بالا، پایش فن را برای نگهداری پیش‌بینانه در سیستم کنترل یکپارچه کنید.
از نصب محصول در محیط‌هایی که دمای آن‌ها از محدوده مشخص‌شده بیشتر است خودداری کنید. اطمینان حاصل کنید که تهویه کابینت با الزامات دفع حرارت سیستم مطابقت دارد.
