تولیدکننده: Honeywell
شماره محصول: 10018/2/U
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول ارتباطی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 400g
ابعاد: 133 mm x 41 mm x 160 mm (H x W x D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
10018/2/U 22702 یک ماژول ارتباطی FSC-SMM است که در بخش مرکزی سیستم کنترل ایمن در برابر خرابی (FSC) شرکت Honeywell نصب میشود. این ماژول از طریق شبکه کنترل جهانی (UCN) ارتباط بین سیستم FSC و سیستم TotalPlant Solution (TPS) شرکت Honeywell را فراهم میکند.

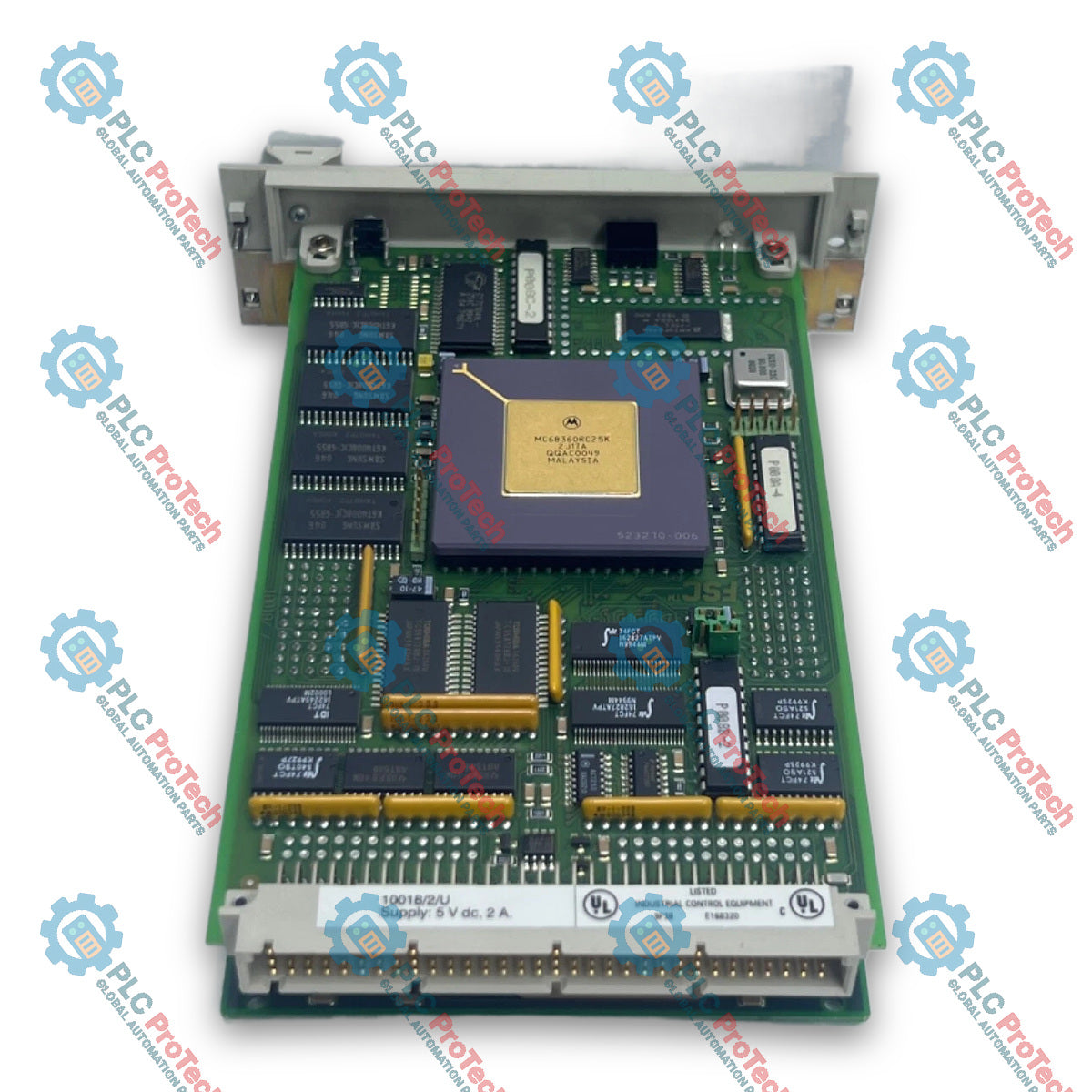

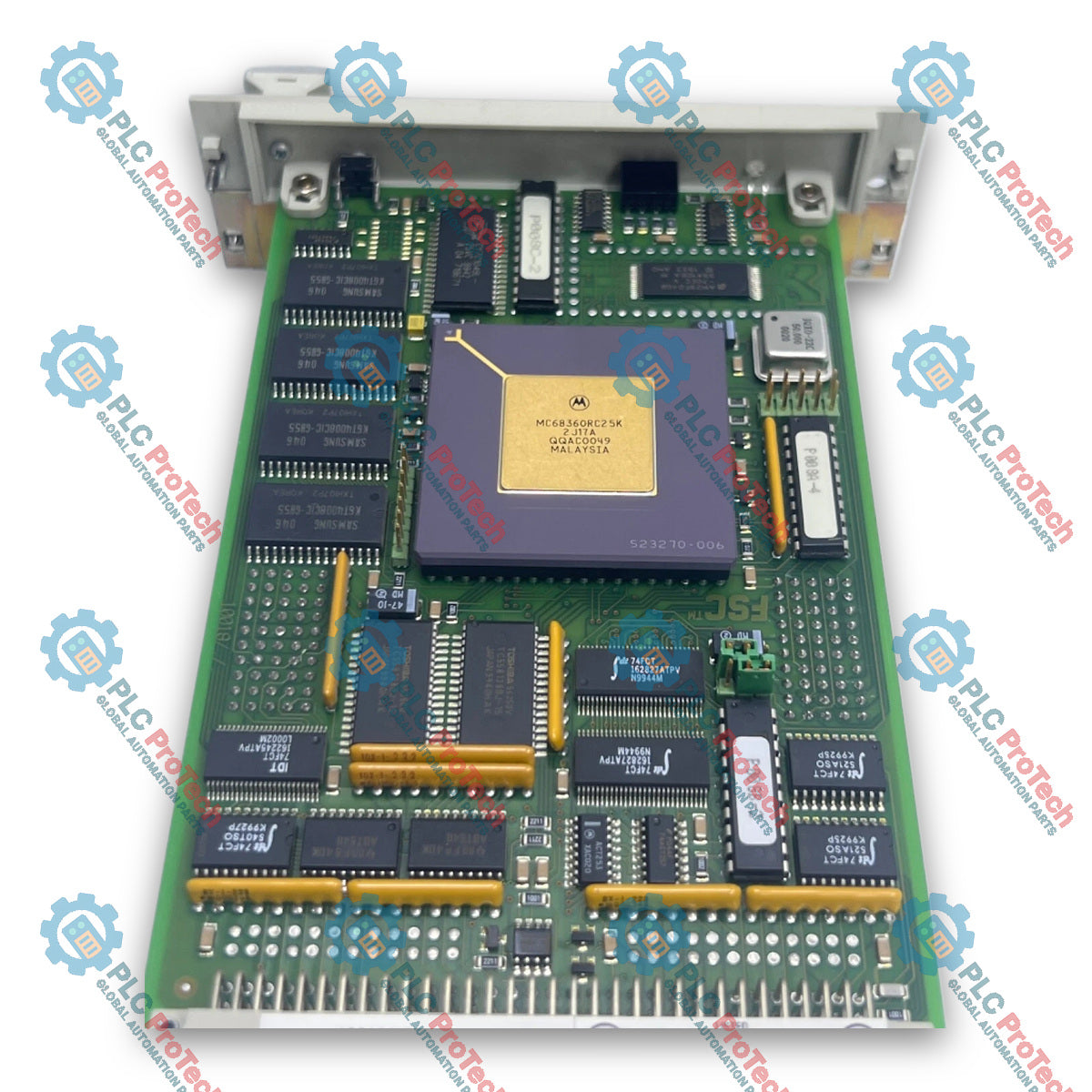

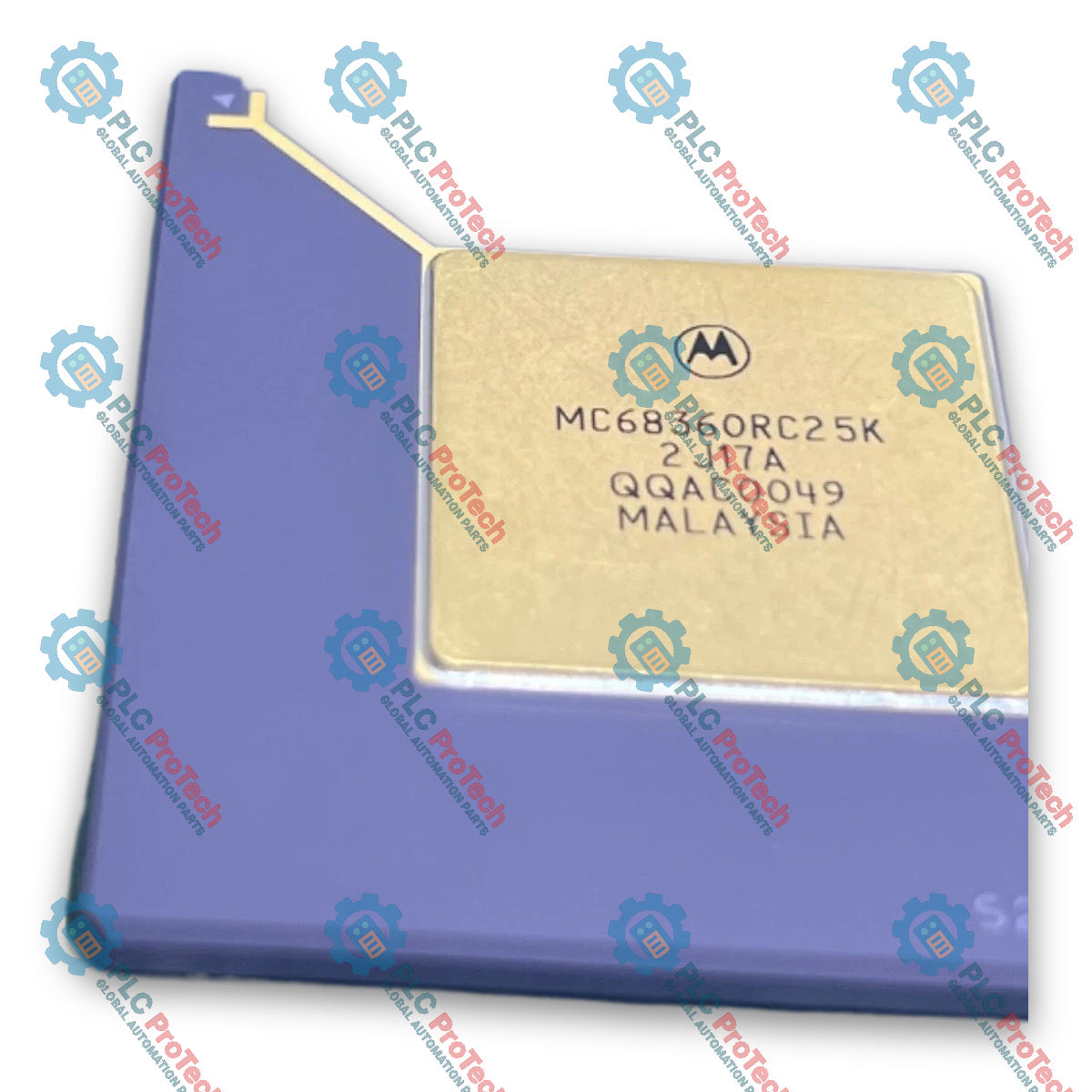

این ماژول شامل یک کنترلکننده ارتباطی مجتمع چهارگانه Motorola 68360 است که با فرکانس 25 مگاهرتز کار میکند. معماری آن شامل حافظه فلش اختصاصی، RAM محلی با پشتیبان باتری و RAM اشتراکی برای ارتباط با پردازنده کنترل FSC است. یک کنترلکننده گذرگاه توکنی Motorola 68824 و یک مودم باندحامل Motorola 68194 از قابلیت ارتباطی UCN پشتیبانی میکنند.
یک لینک ارتباطی افزونه ایزوله، سیستم FSC را از طریق اتصالات جلویی A و B به TPS متصل میکند. پس از روشنشدن، برنامه کاربردی بهطور خودکار از پردازنده کنترل FSC در RAM محلی دانلود میشود.
این ماژول میتواند بهعنوان COM1، COM2، COM3 یا COM4 کار کند. موقعیت COM موردنیاز از طریق جامپرهای برد J1 و J2 پیکربندی میشود.
| مدل + پسوند | شماره قطعه | توضیحات |
|---|---|---|
| 10018/2/U 22702 | 3400284 | ماژول ارتباطی FSC-SMM |
در دفترچه راهنما، 10018/2/U 22702 با شماره قطعه 3400284 معرفی شده است. همچنین این نسخه بهعنوان جایگزین مدل قبلی 10008/2/U FSC-SMM معرفی شده است.
| پارامتر | مشخصات |
|---|---|
| نوع | 10018/2/U 22702 |
| نوع ماژول | ماژول ارتباطی FSC-SMM |
| محل نصب | بخش مرکزی FSC |
| نسخه نرمافزار FSC | >= 510 |
| الزامات فضای نصب | 8 TE، 3 HE (= 8 HP، 3U) |
| کنترلکننده ارتباطی | کنترلکننده ارتباطی یکپارچه چهارگانه Motorola 68360 |
| کلاک کنترلکننده | 25 مگاهرتز |
| کنترلکننده گذرگاه توکنی | Motorola 68824 |
| کلاک کنترلکننده گذرگاه توکنی | 10 مگاهرتز |
| مودم حاملباند | Motorola 68194 |
| حافظه فلش | 4 مگابیت |
| RAM محلی | 16 مگابیت با توازن، دارای پشتیبان باتری |
| RAM اشتراکی | 2 مگابیت |
| سیستم متصل | سیستم Honeywell TotalPlant Solution (TPS) |
| شبکه ارتباطی | شبکه کنترل همگانی (UCN) |
| پیوند ارتباطی | پیوند ارتباطی افزونه ایزوله |
| الزامات توان | 5 Vdc، 2 A |
| مقدار ریپل | < 50 mV p-p |
ماژولهایی با کد پسوند 22701 و بالاتر، تغییرات جزئی در مادربرد دارند که با هدف بهبود قابلیت اطمینان انجام شدهاند. نسخه 22702 شامل تغییرات اضافی مادربرد مرتبط با بهروزرسانی قطعات است. هانیول اعلام کرده است که این تغییرات بر عملکرد ماژول تأثیری ندارند.
| کانکتور یا تنظیم | عملکرد |
|---|---|
| اتصال A | کانال ارتباطی A مربوط به TPS افزونه |
| اتصال B | کانال ارتباطی B مربوط به TPS افزونه |
| کانکتور جلویی بالا | به کابل A متصل است |
| کانکتور جلویی پایین | به کابل B متصل است |
| J1 و J2 | COM1، COM2، COM3 یا COM4 را انتخاب کنید |
| جامپر گذرگاه سیستم بخش مرکزی | برای موقعیت ماژول ارتباطی باید باز باشد |
گذرگاه سیستم مربوطه میتواند 7-SBUS، 12-SBUS یا 17-SBUS باشد.
| نشانگر | معنا |
|---|---|
| وضعیت: خاموش | برق 5 Vdc گذرگاه سیستم بخش مرکزی FSC قطع است |
| وضعیت: قرمز | ماژول خارج از شبکه یا فعال است |

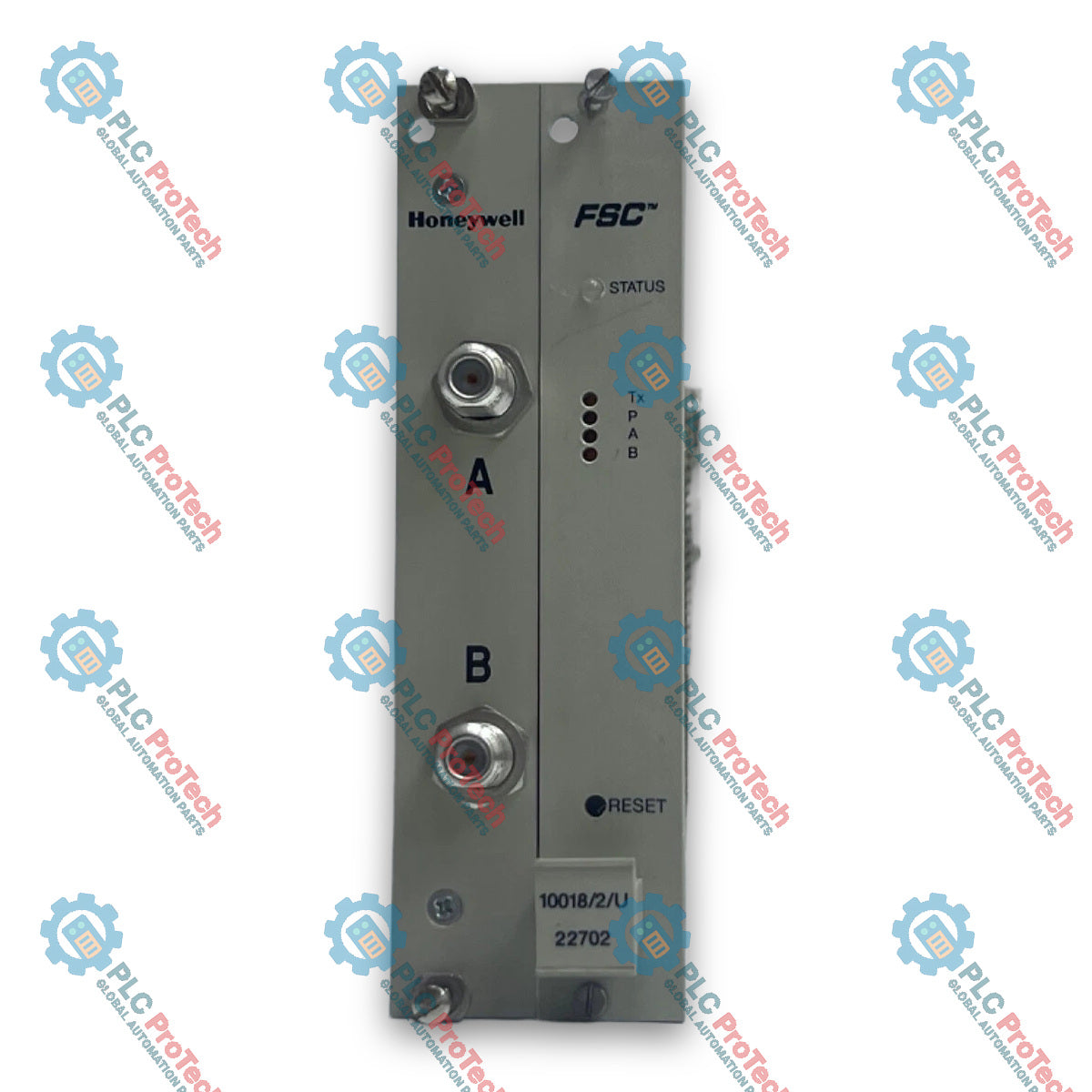

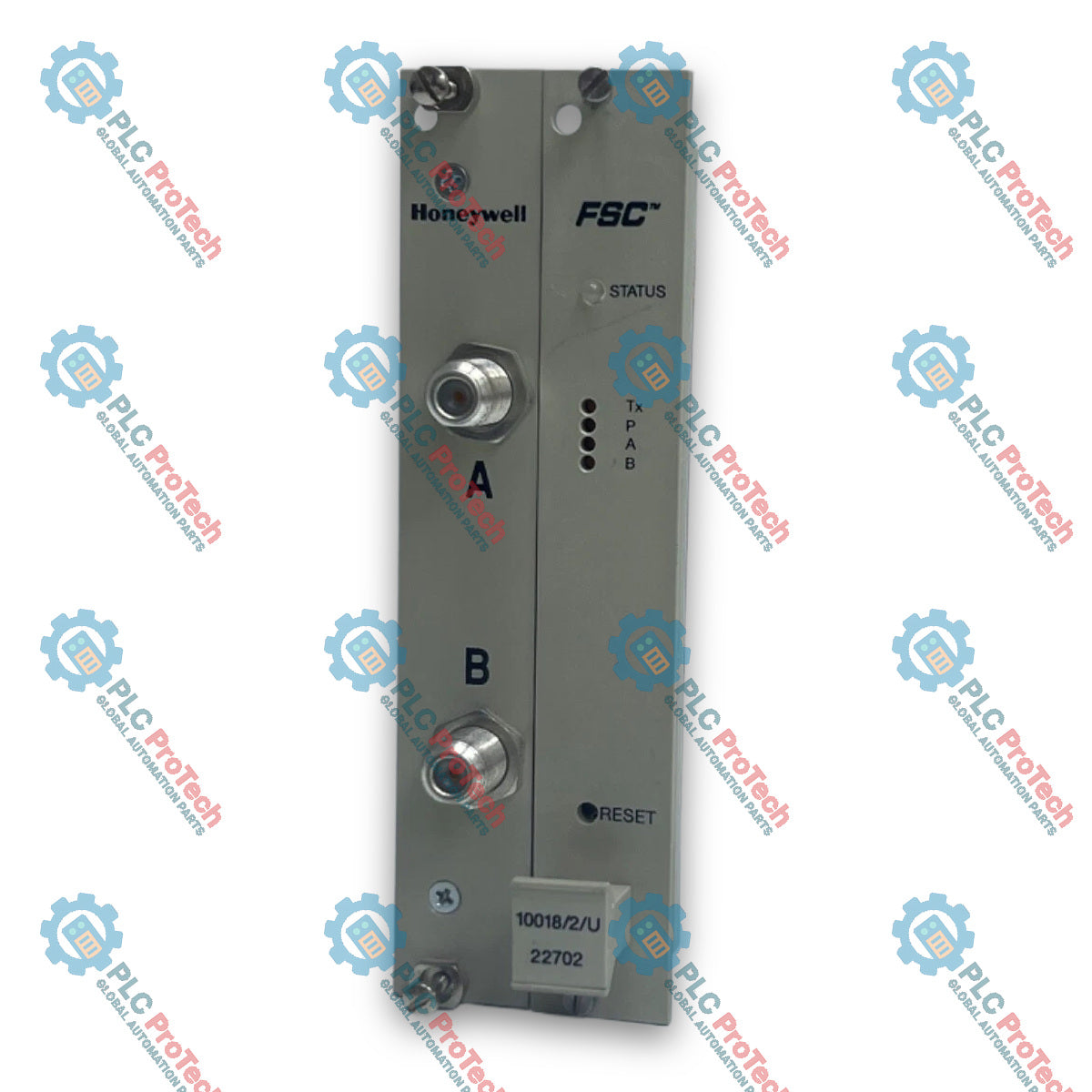

| وضعیت: سبز | برنامه UCN در حال اجرا، بیکار یا سالم است |
| وضعیت: چشمکزن قرمز/سبز | برنامه UCN با خطا مواجه شده است |
| Tx | داده در حال انتقال است |
| P | گره اصلی است |
| A | کانال A فعال است |
| B | کانال B فعال است |
برای یک گره غیرتکراری، LED مربوط به P خاموش میماند.
| تأییدیه |
|---|
| CE |
| UL |
| TUV |
برگهٔ مشخصات ماژول 10018/2/U تأییدیههای CE، UL و TUV را بهصراحت فهرست میکند.
