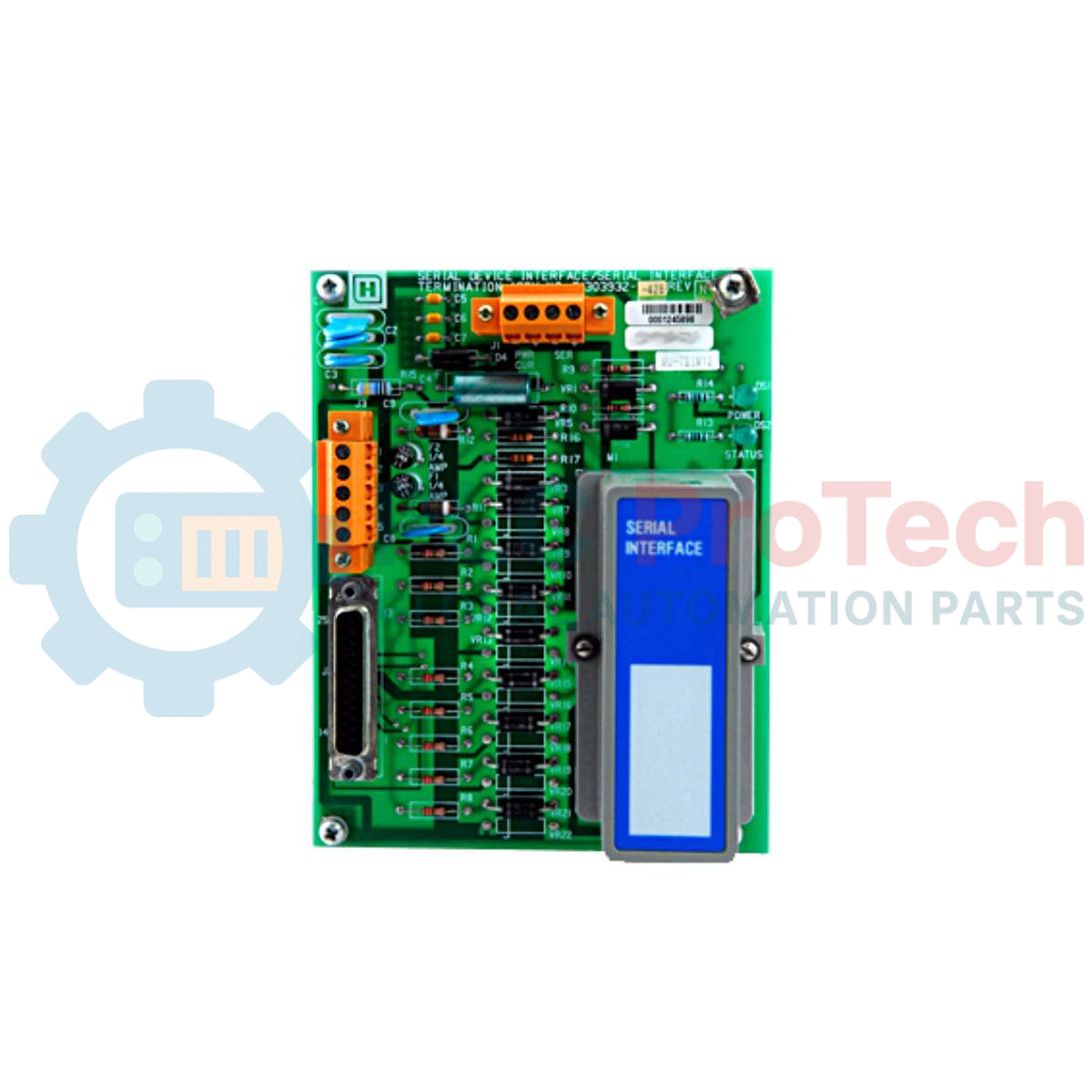

رابط سریال Modbus EIA-232 FTA هانی‌ول 51303932-476

توضیحات

Honeywell 51303932-476 با فراهم‌کردن قابلیت ارتباط صنعتی قابل‌اعتماد، به‌عنوان یک مجموعه ترمینال فیلد رابط سریال Modbus EIA-232 (FTA) اختصاصی در معماری‌های کنترلی یکپارچه Honeywell عمل می‌کند. این ماژول با قابلیت اطمینان بالا، ارتباط بی‌وقفه نقطه‌به‌نقطه بین شبکه‌های کنترلی Honeywell (مانند سامانه‌های TDC 3000 و Experion) و زیرسامانه‌های سازگار با Modbus را امکان‌پذیر می‌سازد. با استفاده از لایه‌های سریال استاندارد، نگاشت قطعی رجیسترها و انتقال داده پایدار را برای کاربردهای حیاتی اتوماسیون فرایند تضمین می‌کند.

ویژگی‌های کلیدی

• انطباق با پروتکل: به‌صورت بومی از پروتکل‌های استاندارد Modbus RTU/ASCII پشتیبانی می‌کند تا یکپارچه‌سازی یکپارچه با سامانه‌های شخص ثالث امکان‌پذیر شود.
• رابط فیزیکی: با استانداردهای الکتریکی EIA-232 (RS-232) مطابقت دارد و برای ارتباط اختصاصی نقطه‌به‌نقطه بهینه شده است.
• زیرساخت اتصال دوگانه: مجهز به یک درگاه DB25 و بلوک‌های ترمینال فشاری است تا با استانداردهای سیم‌کشی محل نصب مطابقت داشته باشد.
• ایزولاسیون تک‌کاناله: مسیر اختصاصی تک‌کاناله، گذردهی داده را بهینه می‌کند و هم‌زمان انتشار خطاهای الکتریکی را محدود می‌سازد.

کاربردهای صنعتی

• ایجاد ارتباط بین سامانه‌های کنترل توزیع‌شده (DCS) و کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC) خارجی.
• اتصال کروماتوگراف‌های گازی، فلومترها و تجهیزات تحلیلی راه دور به اتاق کنترل مرکزی.
• یکپارچه‌سازی سامانه‌های پایش لرزش ماشین‌آلات سنگین و پایشگرهای توزیع برق با معماری‌های کنترلی قدیمی.

مشخصات فنی

یادداشت‌های فنی مهندسی

مدل‌های جایگزین و سازگاری

51303932-476 با فرم‌فاکتور استاندارد مجموعه‌های ترمینال فیلد Size A در نصب‌های Honeywell Serial Interface Module (SIM) مطابقت دارد. این قطعه به‌عنوان واحدی با سازگاری مستقیم پایه‌ها برای پیکربندی‌های سریال قدیمی عمل می‌کند، اما هنگام تعویض گرم نسخه‌های قدیمی‌تر برد SI، هم‌راستایی پیکربندی جامپرهای ماژول را همیشه بررسی کنید.

اشتباهات کاربردی و مصونیت در برابر نویز

از آنجا که EIA-232 از سیگنال‌های تک‌سر با مرجع زمین مشترک استفاده می‌کند، در برابر جریان‌های حلقه زمین و تداخل الکترومغناطیسی (EMI) بسیار حساس است. طول کابل را کمتر از ۱۵ متر (۵۰ فوت) نگه دارید و مطمئن شوید شیلد فقط در یک انتها به زمین متصل است تا از ایجاد حلقه‌های زمین بالقوه بین FTA و گره‌های اسلیو خارجی جلوگیری شود.

نکات راه‌اندازی و سیم‌کشی

هنگام استفاده از ترمینال‌های پیچی فشاری، برای جداسازی زمین سیگنال از زمین حفاظتی، نقشه پایه‌ها را به‌دقت بررسی کنید. اگر با وقفه‌های مداوم در ارتباط (کد ۴ Modbus یا خطاهای عمومی فریم‌بندی) مواجه هستید، دوباره بررسی کنید که آیا تجهیز جانبی خارجی شما به پیکربندی نال‌مودم (جابه‌جایی پایه‌های RX/TX) نیاز دارد یا نگاشت پایه‌های مستقیم.
