تولیدکننده: Honeywell
شماره محصول: 51304439-125
کشور سازنده:ایالات متحده آمریکا
نوع محصول: مجموعههای پایانه میدانی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۲۴٫۰ × ۱۵٫۰ × ۸٫۰ سانتیمتر (۹٫۴ × ۵٫۹ × ۳٫۱ اینچ)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

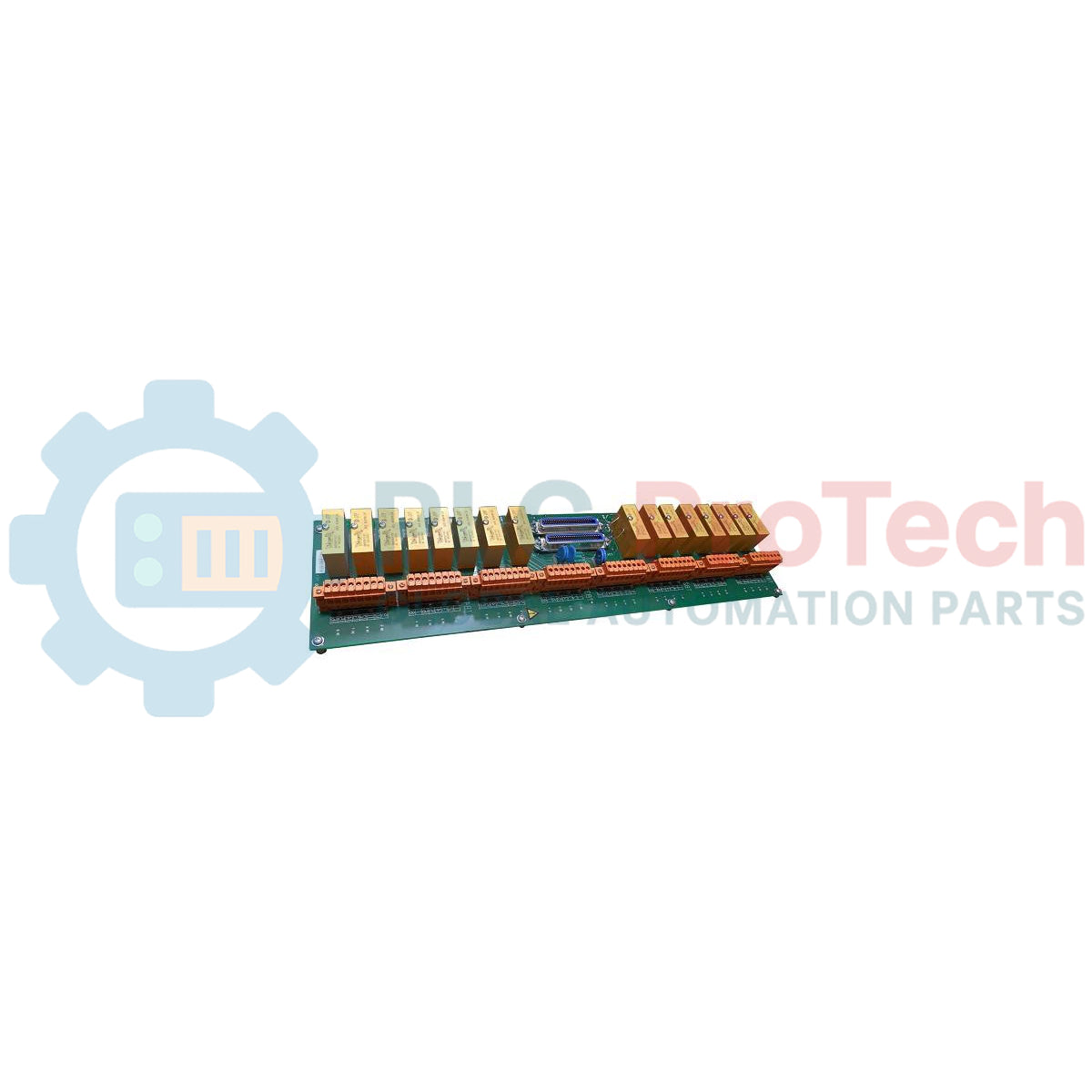

مجموعه Honeywell 51304439-125 (مدل MU-TDIA12) با ایجاد ارتباط میان سیگنالهای میدانی ولتاژبالا و زیرسیستم مدیر فرایند با عملکرد بالا (HPM)، بهعنوان یک مجموعه پایانهبندی میدانی ورودی دیجیتال ۳۲ کاناله (FTA) عمل میکند. این مجموعه سختافزاریِ منطبق با CE، ورودیهای ۱۲۰ ولت AC را از کلیدها، کنتاکتها یا حسگرهای محدودکننده میدانی دریافت کرده و آنها را به سیگنالهای سطح منطقی سازگار با کنترلر اصلی تبدیل میکند. این ماژول از ترمینالهای فشاری مقاوم (نوع C) برای ایجاد اتصالات الکتریکی ایمن و مقاوم در برابر لرزش در محیطهای چالشبرانگیز کنترل فرایند صنعتی استفاده میکند.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | Honeywell |
| شماره مدل | MU-TDIA12 |
| شماره قطعه | 51304439-125 |
| سازگاری سیستم | مدیر فرایند با عملکرد بالا (HPM) / TDC 3000 |
| نوع سیگنال | ورودی دیجیتال ۱۲۰ ولت AC |
| تعداد کانالها | ۳۲ کانال |
| نوع ترمینال | ترمینالهای فشاری (نوع C) |
| اندازه برد | اندازه C |
| ردهبندی انطباق | مطابق با استاندارد CE |
| وزن حمل (محاسبهشده) | ۱٫۰۰ کیلوگرم (۲٫۲۰ پوند) |
| ابعاد بستهبندی (محاسبهشده) | ۲۴٫۰ × ۱۵٫۰ × ۸٫۰ سانتیمتر (۹٫۴ × ۵٫۹ × ۳٫۱ اینچ) |
مجموعه منطبق با CE با شماره 51304439-125 مستقیماً جایگزین مدل قدیمی 51304439-100 میشود. همه ابعاد، پیکربندیهای اتصال و عملیات منطقی یکسان باقی میمانند و امکان تعویض گرم یا نوسازی جایگزین مستقیم در محل را روی چیدمانهای استاندارد حامل اندازه C فراهم میکنند.
هنگام عبور دادن ورودیهای دیجیتال 120 ولت AC در مسیرهای طولانی میدانی، ظرفیت خازنی انگلی خط گاهی میتواند باعث نشت ولتاژ القایی/خازنی شود. این نشت ممکن است مدار ورودی را فریب دهد تا حتی زمانی که کلید میدانی از نظر فیزیکی باز است، حالت منطقی «بالا» را ثبت کند. مهندسان باید طول کلی مسیر کابل را بررسی کنند و برای مسیرهایی که از آستانههای اسمی فاصله کارخانه فراتر میروند، مقاومتهای تخلیه یا رلههای واسط نصب کنند.
برای جلوگیری از وارد شدن تنش مکانیکی به سطح برد، اطمینان حاصل کنید پیچهای فشاری دقیقاً مطابق روشهای استاندارد Honeywell، با گشتاور 0.5 تا 0.6 نیوتنمتر، سفت شدهاند. برای به حداقل رساندن همشنوی الکترومغناطیسی، از عبور دادن مستقیم خطوط ورودی AC با ولتاژ بالا در کنار کابلهای حساس ابزار دقیق آنالوگ DC در کانالهای یک کاندوئیت مشترک خودداری کنید.
پیش از نصب، جداسازی یا تعمیر و نگهداری، همه لوپهای میدانی 120 ولت AC و ورودیهای تغذیه اصلی را ایزوله و بیبرق کنید. وجود ولتاژ بالا روی مجموعه بلوک ترمینال خطر فوری وقوع قوس الکتریکی و برقگرفتگی ایجاد میکند.
