Honeywell

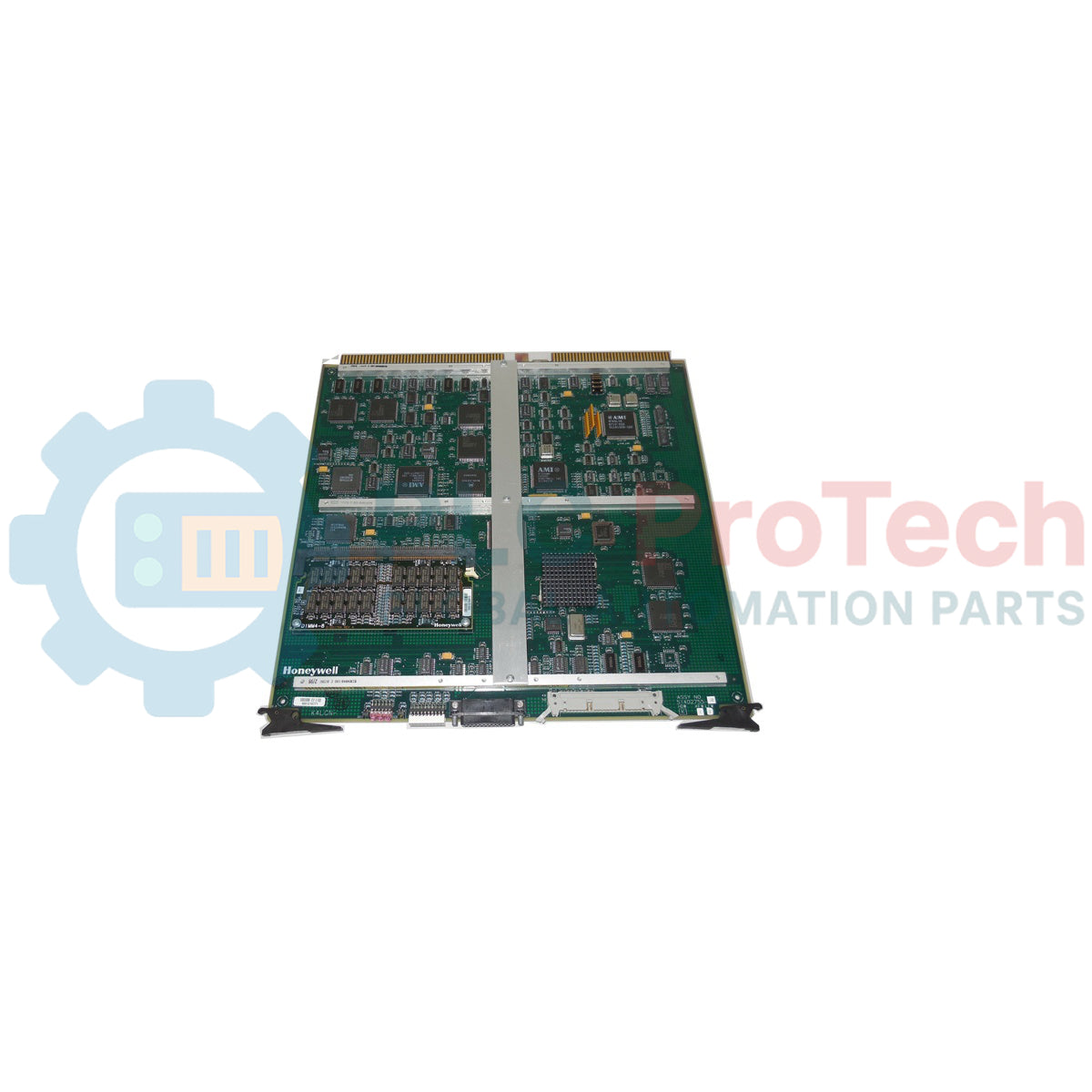

کارت پردازنده K4LCN-4 Honeywell 51402755-100

SKU 51402755-100

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Honeywell

  • شماره محصول: 51402755-100

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: کارت‌های پردازنده DCS

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 5000g

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

Honeywell 51402755-100 با اجرای عملیات مرکزی فرمان و کنترل در معماری‌های قدیمی کنترل توزیع‌شده، پردازش منطق پیچیده و زمان‌بندی گذرگاه رابط را برای مجموعه‌های شبکه کنترل محلی K4LCN-4 مدیریت می‌کند. این ماژول پردازشی به‌طور ویژه برای حفظ ارتباطات با توان عملیاتی بالا در بک‌پلین‌های کنترلی TDC 3000 و TPS طراحی شده و اجرای مطمئن و کم‌تأخیر حلقه‌های کنترل فرایند و تراکنش‌های پایگاه داده را در محیط‌های دشوار تضمین می‌کند.

ویژگی‌ها

  • معماری برد ریزپردازشی با چگالی بالا که برای عملیات بلادرنگ شبکه کنترل محلی (LCN) Honeywell بهینه‌سازی شده است.
  • یکپارچه‌سازی مستقیم با رک‌های کارت TDC 3000 / TPS، بدون نیاز به تغییر در شاسی.
  • نشانگرهای عیب‌یابی روی برد برای بررسی سریع وضعیت سخت‌افزار و ارتباطات.
  • ساختار حرارتی مستحکم که برای تحمل دمای کارکرد کابینت در سطح صنعتی طراحی شده است.
  • قطعات CMOS کم‌مصرف که برای کاهش بار حرارتی داخلی و افزایش طول عمر قطعات، به‌صورت یکپارچه تعبیه شده‌اند.

کاربردها

  • نگهداری و توسعه سیستم‌های کنترل توزیع‌شده (DCS) Honeywell TDC 3000.
  • پشتیبانی از زیرساخت شبکه کنترل محلی (LCN) قدیمی در کارخانه‌های فرایندی پیوسته.
  • عملیات اتاق کنترل پالایشگاه، پتروشیمی و تولید برق.

مشخصات فنی

سازنده Honeywell
شماره قطعه / SKU 51402755-100
عنوان پردازنده K4LCN-4
سازگاری سیستم Honeywell TDC 3000 / TPS
نوع ماژول کارت پردازنده
وزن محاسبه‌شده برای ارسال ۵٫۰ کیلوگرم (۱۱٫۰۲ پوند)
کشور مبدأ ایالات متحده

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

مدل K4LCN-4 جایگزین مستقیم و کارکردی نسخه‌های قدیمی‌تر سخت‌افزار K4LCN (مانند K4LCN-2 یا K4LCN-3) است و عملکرد حرارتی بهبودیافته و اجرای مطمئن حافظه را فراهم می‌کند. پیش از تعویض فیزیکی برد، مطمئن شوید که نرم‌افزار LCN و نسخهٔ سیستم شما از مدل K4LCN-4 پشتیبانی می‌کنند.

اشتباهات رایج در کاربرد و نکات مهندسی

کارکرد محفظه‌های کارت قدیمی Honeywell در کابینت‌های بسته به خنک‌کاری پیوسته با جریان هوای اجباری نیاز دارد. فرسودگی فن‌های خنک‌کنندهٔ کابینت، عامل اصلی داغ‌شدن بیش‌ازحد برد پردازنده است که می‌تواند به‌صورت قطع‌ووصلی اتصال LCN یا کدهای توقف غیرمنتظرهٔ پردازنده بروز کند. مسیرهای جریان هوا را در اطراف شاسی باز نگه دارید.

نکات راه‌اندازی و سیم‌کشی

پیش از وارد کردن کارت، همیشه سالم‌بودن کانکتورهای لبه‌ای با روکش طلا در پشت آن را بررسی کنید. گردوغبار و آلاینده‌های محیطی در فضاهای صنعتی می‌توانند مانع اتصال مطمئن به صفحهٔ پشتی محفظهٔ کارت شوند و به قطع‌ووصلی برق یا ازدست‌رفتن داده‌ها در LCN بینجامند.

دستورالعمل‌های نصب

هشدار حیاتی

تا زمانی که صفحهٔ پشتی محفظهٔ کارت برق‌دار است، این کارت را وارد یا خارج نکنید. نصب در حالت روشن (تعویض داغ) می‌تواند باعث ایجاد گذراهای مخرب ولتاژ بالا روی گذرگاه دادهٔ صفحهٔ پشتی شود و به آسیب دائمی این کارت پردازنده و ماژول‌های ارتباطی مجاور بینجامد. پیش از اجرای مراحل تعویض، مطمئن شوید که برق کل زیرسامانه کاملاً قطع شده است.

1

برق شاسی محفظهٔ کارت موردنظر را قطع کنید و مطمئن شوید که کاملاً خاموش است.

2

از بند مچی تخلیهٔ الکترواستاتیکی (ESD) کالیبره‌شده‌ای استفاده کنید که به یک نقطهٔ اتصال زمین معتبر متصل باشد.

3

کارت پردازنده را با ریل‌های راهنمای محفظهٔ کارت هم‌راستا کنید و آن را به‌آرامی درون شکاف بلغزانید تا کانکتورهای صفحهٔ پشتی به‌درستی در جای خود قرار گیرند.

4

کارت را با پیچ‌های نگهدارنده یکپارچهٔ شاسی محکم کنید تا از جابه‌جایی ساختاری ناشی از ارتعاشات محیطی صنعتی جلوگیری شود.

FAQ

عملکرد اصلی کارت پردازنده Honeywell 51402755-100 چیست؟

این کارت به‌عنوان کارت پردازنده K4LCN-4 در شبکه کنترل محلی (LCN) سیستم‌های کنترل توزیع‌شده قدیمی Honeywell TDC 3000 و TPS عمل می‌کند و عملیات منطقی و ارتباطات گذرگاه کنترل بلادرنگ را مدیریت می‌کند.

آیا می‌توانم این کارت را در یک محفظه کارتِ فعال، بدون خاموش کردن دستگاه، تعویض کنم؟

خیر. کارت 51402755-100 از تعویض در حالت روشن پشتیبانی نمی‌کند. برای جلوگیری از آسیب شدید الکتریکی به صفحه پشتی، باید پیش از نصب یا خارج کردن این ماژول، برق محفظه کارتِ مقصد را کاملاً قطع کنید.

آیا کارت 51402755-100 با نسخه‌های قدیمی‌تر K4LCN سازگار است؟

بله، این کارت معمولاً جایگزین مستقیم مجموعه‌های K4LCN-2 و K4LCN-3 می‌شود. بااین‌حال، پیش از راه‌اندازی، بررسی کنید که نسخه فعلی نرم‌افزار DCS شرکت Honeywell شما از این بازبینی کارت پشتیبانی کند.

وقتی از این کارت پردازنده استفاده نمی‌کنم، چگونه باید آن را نگهداری کنم؟

برای محافظت از قطعات حساس CMOS، کارت را در کیسه‌ای آنتی‌استاتیک و محافظ در برابر تخلیه الکترواستاتیک، در محیطی با دمای کنترل‌شده بین -40 تا +85 degC نگهداری کنید.
