توضیحات

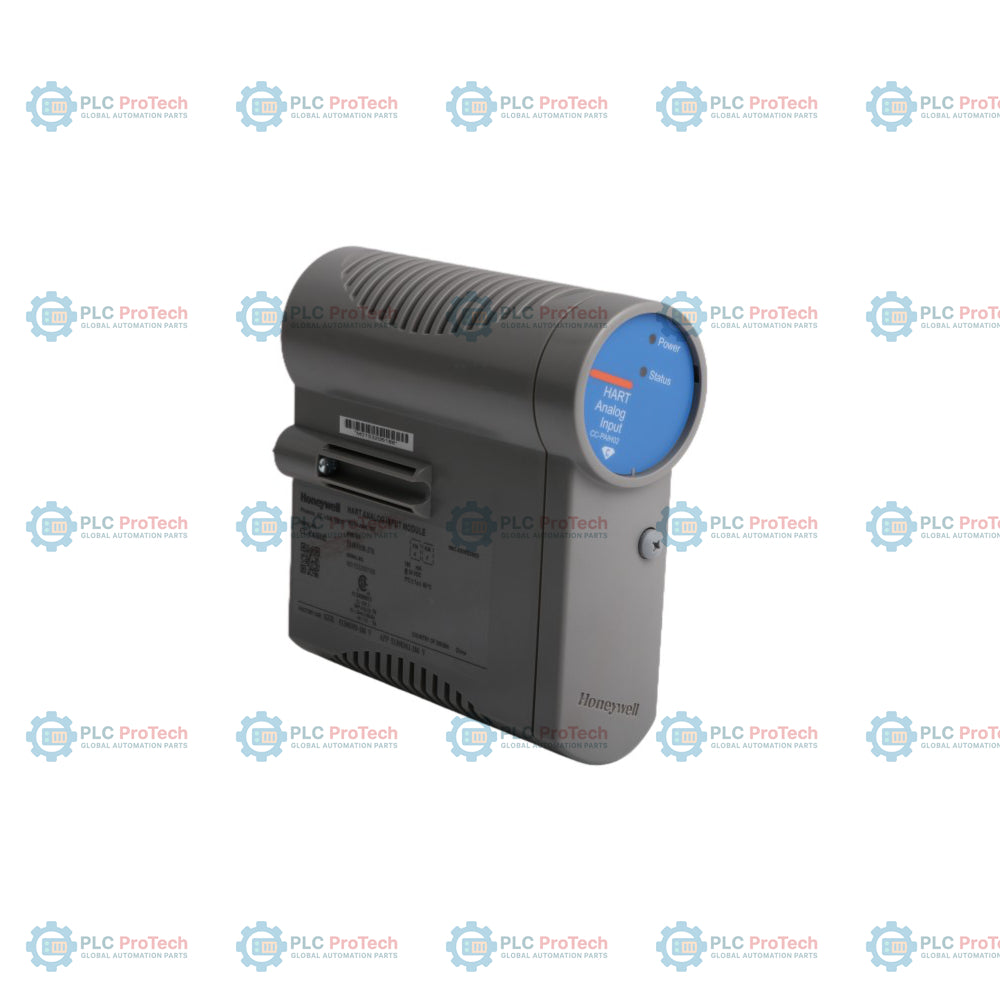

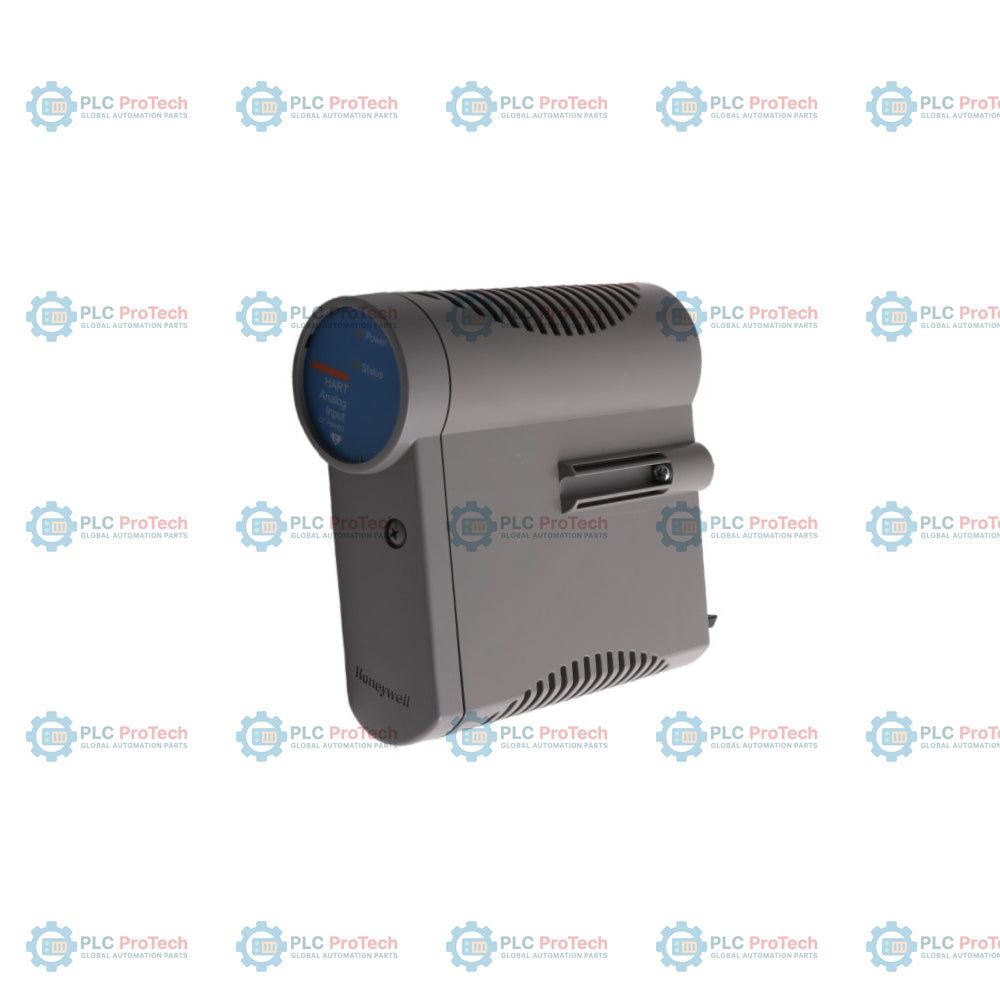

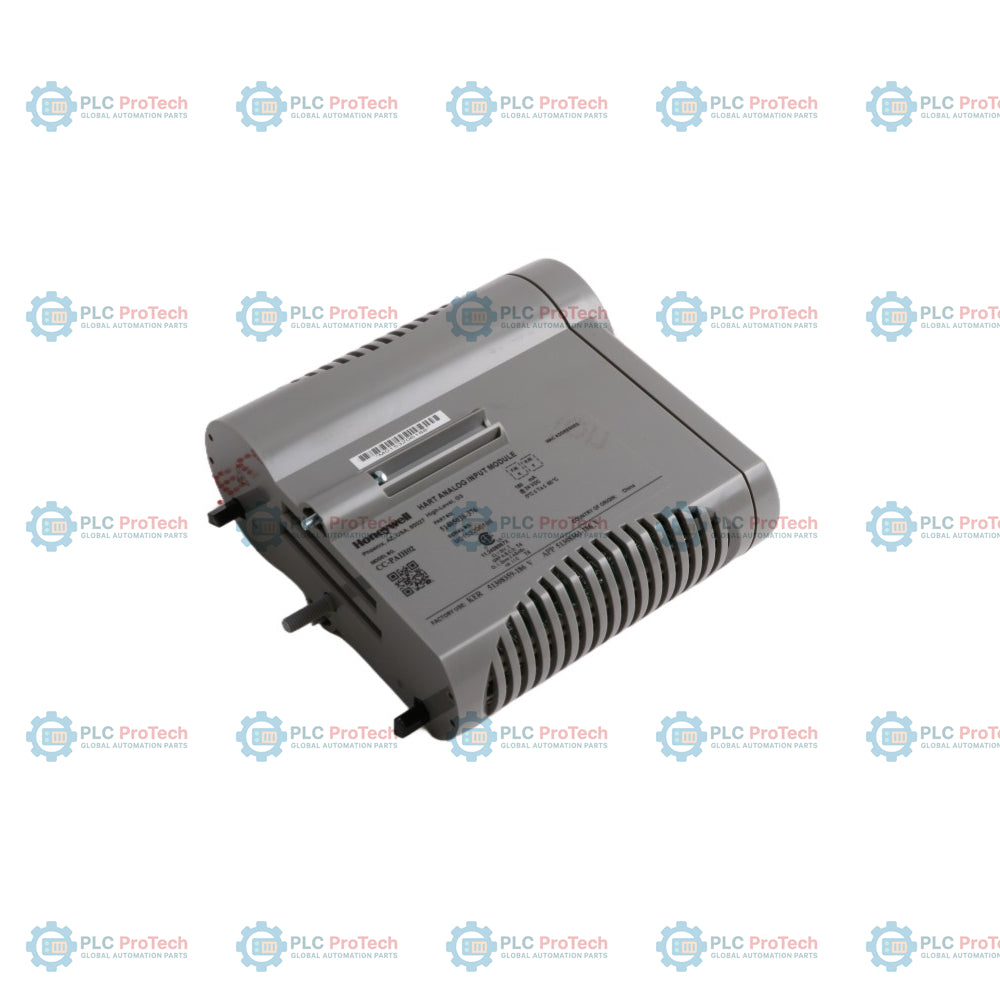

Honeywell CC-PAIH02 یک ماژول ورودی آنالوگ سطح بالا با 16 کانال و قابلیت HART است که برای خانواده ورودی/خروجی Series C در Experion PKS طراحی شده است. این ماژول که برای کار تحت کنترل Honeywell C300 از طریق شبکه پرسرعت I/O Link مهندسی شده، شرطی‌سازی سیگنال، تبدیل A/D و اسکن ورودی را مستقل از اجرای پردازش‌های کنترلر انجام می‌دهد.

CC-PAIH02 در هر 16 کانال از ورودی تفاضلی پشتیبانی می‌کند و مصونیت مناسبی در برابر نویز و شرطی‌سازی دقیق سیگنال را برای حلقه‌های فرایندی استاندارد 4–20 mA فراهم می‌سازد. این ماژول با مودم‌های داخلی HART، ارتباط دیجیتال چندمتغیره را با ترانسمیترهای میدانی هوشمند بدون نیاز به سخت‌افزار مارشالینگ اضافی امکان‌پذیر می‌کند. قابلیت‌های تشخیصی اختصاصی برای تشخیص سیم باز، با شناسایی سریع قطعی سیم‌کشی میدانی، از حلقه‌های حیاتی فرایند محافظت کرده و از نمایش نادرست مقادیر متغیر فرایند (PV) جلوگیری می‌کنند.

ویژگی‌ها

• 16 کانال ورودی تفاضلی: از سیگنال‌های ورودی آنالوگ تفاضلی 4–20 mA در هر 16 کانال پشتیبانی می‌کند و حذف نویز بهتری ارائه می‌دهد.
• ارتباطات یکپارچه HART: دارای مودم‌های داخلی HART برای پشتیبانی از ترانسمیترهای میدانی چندمتغیره سازگار با HART و انتقال متغیرهای ثانویه به سیستم کنترل است.
• نرخ سریع اسکن حلقه: نرخ اسکن 50 ms را برای حلقه فراهم می‌کند تا به‌روزرسانی سریع متغیرهای فرایند در راهبردهای کنترل پیوسته تضمین شود.
• تشخیص قطعی سیم: پایش تشخیصی داخلی، مدارهای باز میدانی را در حلقه‌های 4–20 mA شناسایی کرده و از طریق هشدارهای خرابی نرم‌افزاری، اپراتورها را مطلع می‌کند.
• تغذیه میدانی غیرجرقه‌زا: تغذیه غیرجرقه‌زا را مستقیماً به ترانسمیترهای میدانی می‌رساند و به مارشالینگ خارجی یا موانع ایمنی نیاز ندارد.
• پشتیبانی از افزونگی IOM: امکان پیکربندی برای افزونگی سخت‌افزاری اختیاری روی برد استاندارد IOTA، به‌منظور حفظ دسترس‌پذیری فرایند هنگام تعمیر و نگهداری ماژول.

کاربردها

• پایش پیوسته فرایند: اتصال ترانسمیترهای استاندارد دوف سیمه و ترانسمیترهای چهار سیمه خودتغذیه 4–20 mA برای اندازه‌گیری جریان، فشار، سطح و دما به کنترلر C300.
• یکپارچه‌سازی تجهیزات هوشمند میدانی: استخراج متغیرهای تشخیصی ثانویه HART و مقادیر اندازه‌گیری چندمتغیره به‌صورت مستقیم در راهبردهای کنترلی Experion PKS.
• اندازه‌گیری ولتاژ / جریان تفاضلی: کاربردهایی که برای حذف تداخل حلقه زمین در سیم‌کشی میدانی به اتصالات سیگنال آنالوگ تفاضلی نیاز دارند.

مشخصات فنی

عمومی

ورودی / خروجی

محیطی

اتصالات / رابط‌ها

راهنمای نصب

1. بازرسی پیش از نصب: شمارهٔ قطعهٔ 51405038-375 را روی برچسب ماژول تأیید کنید و پیش از نصب، پایه‌های کانکتور لبه‌ای را از نظر آسیب فیزیکی بررسی کنید.
2. نصب حامل IOTA: اطمینان حاصل کنید که IOTA متناظر Series C (مانند سری CC-TAIX02 یا CC-TAIX51/61) به‌طور محکم به قاب حامل بسته شده و به‌درستی اتصال زمین دارد.
3. جاسازی ماژول: ریل‌های راهنمای شیب‌دار ماژول را با شکاف کانکتور IOTA هم‌راستا کنید و محکم فشار دهید تا مکانیزم قفل کاملاً درگیر شود.
4. بررسی سیم‌کشی فیلد: بررسی کنید که حلقه‌های فیلد (ترانسمیترهای دو سیمه یا سه/چهار سیمهٔ خودتغذیه) مطابق قطبیت سیگنال تفاضلی نشان‌داده‌شده در نمودار پایه‌های IOTA سیم‌کشی شده باشند.
5. اتصال I/O Link: پیش از روشن‌کردن، اطمینان حاصل کنید که کابل‌های افزونهٔ I/O Link به‌طور محکم به مجموعهٔ حامل متصل شده‌اند و یک جامپر آدرس منحصربه‌فرد روی IOTA دارند.

پیکربندی / راه‌اندازی / تعویض

• پیکربندی Control Builder: بلوک ماژول AI-HART را زیر بلوک IOLINK مناسب در Control Builder اضافه کنید و آدرس ماژول را مطابق جامپرهای فیزیکی IOTA اختصاص دهید.
• پارامتردهی کانال: محدودهٔ PV، واحدهای مهندسی، نوع مشخصه‌سازی (خطی، جذر) و تنظیمات پیکربندی HART هر کانال را تنظیم کنید.
• پشتیبان‌گیری و تعویض پارامترها: هنگام تعویض یک ماژول موجود، بررسی کنید که کنترلر فعال C300 از پیکربندی ماژول پشتیبان‌گیری کرده باشد. با قرار دادن ماژول جدید در شکاف فعال IOTA، مجموعه پارامترهای موجود به‌طور خودکار بارگیری می‌شود.
• اعتبارسنجی راه‌اندازی: از زبانهٔ Monitoring در Control Builder برای تأیید قرائت‌های PV، بررسی مقادیر جریان حلقه و تأیید وضعیت ارتباط HART برای تجهیزات ابزار دقیق متصل استفاده کنید.
