Honeywell

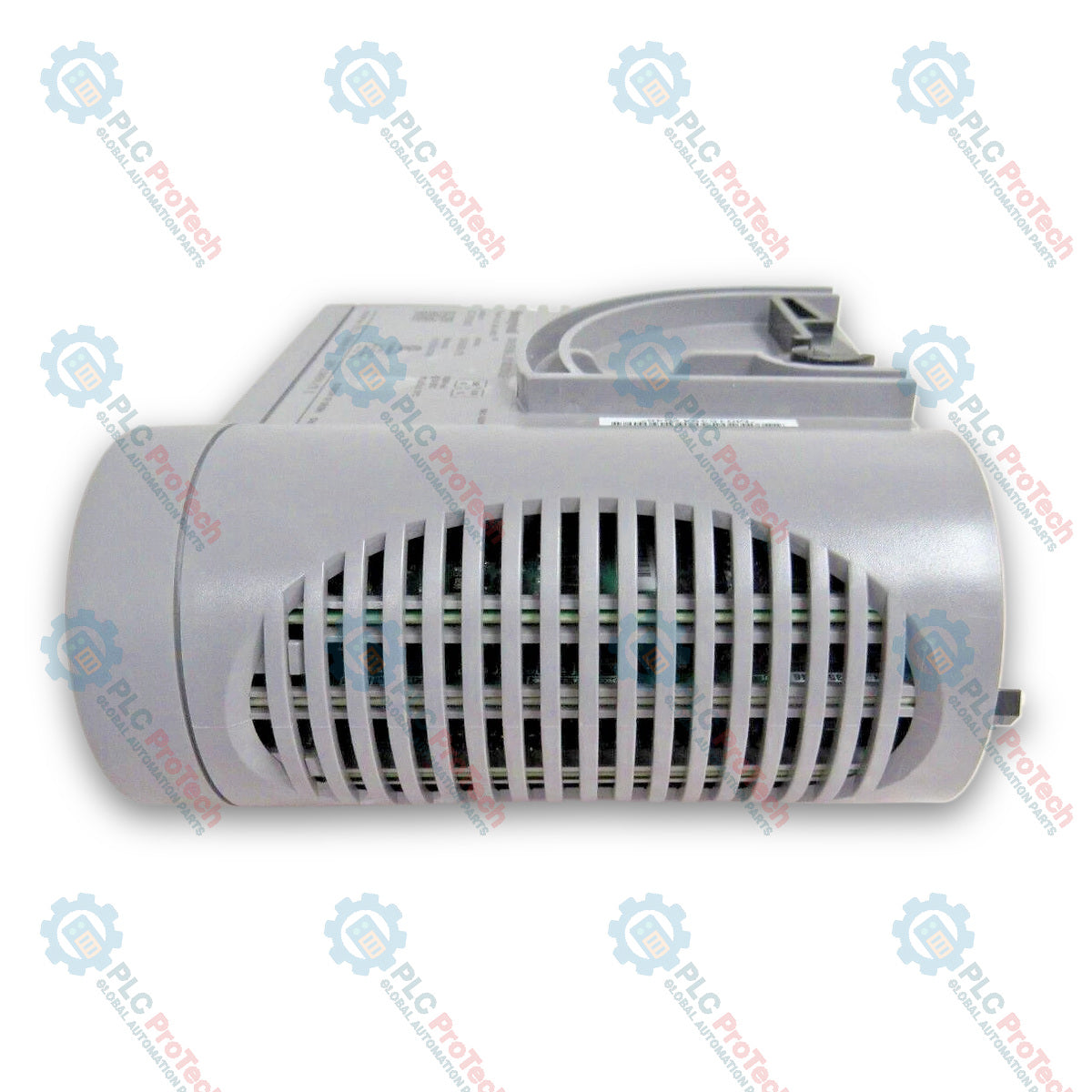

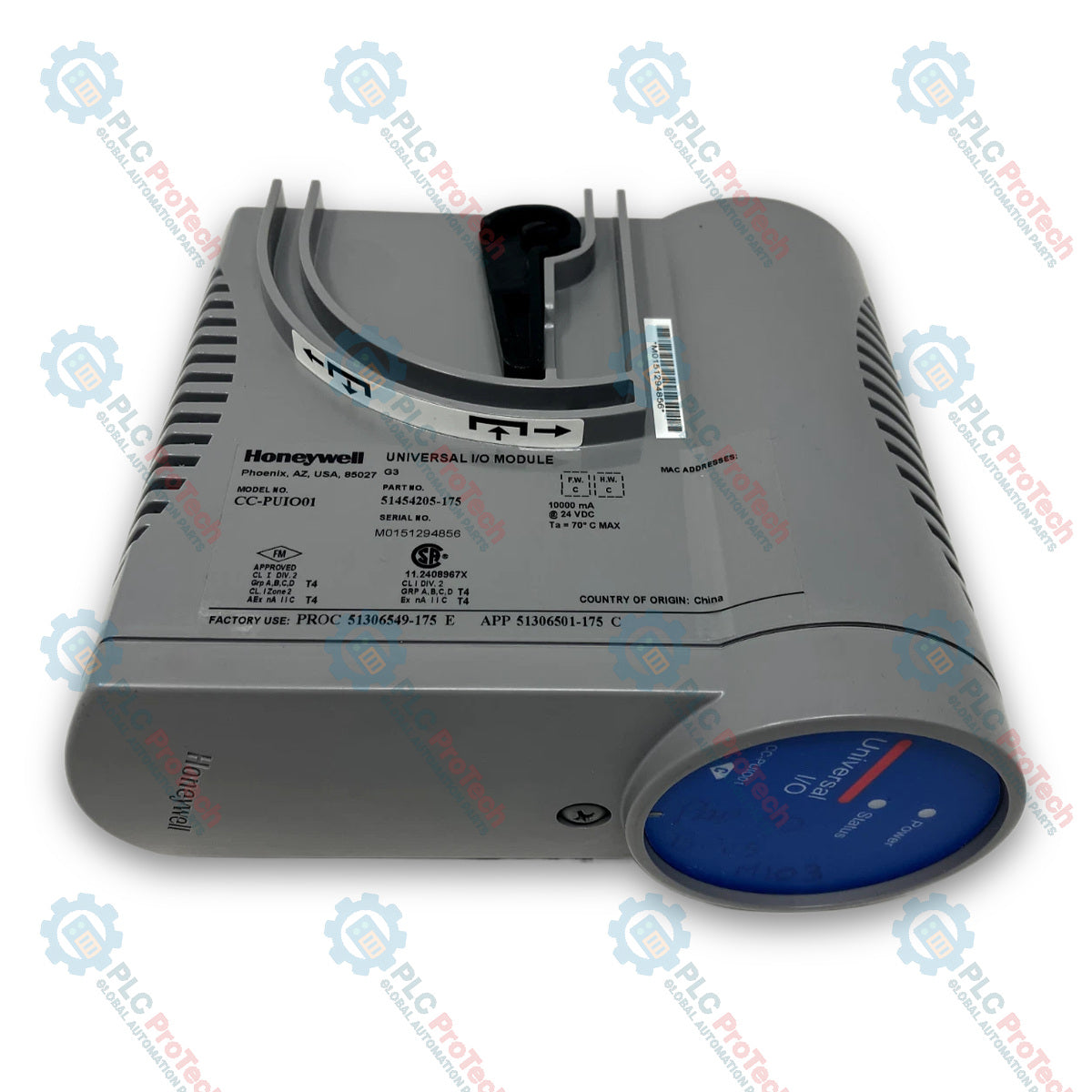

Honeywell CC-PUIO01 51454205-175 ماژول ورودی/خروجی فرایند عمومی Experion C300

SKU CC-PUIO01 51454205-175

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Honeywell

  • شماره محصول: CC-PUIO01 51454205-175

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: ماژول ورودی/خروجی فرایند عمومی

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 450g

  • ابعاد: ۱۸٫۰ سانتی‌متر × ۱۲٫۰ سانتی‌متر × ۴٫۵ سانتی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

ماژول Honeywell CC-PUIO01 51454205-175 یک ماژول ورودی/خروجی فرایندی یونیورسال است که برای اتصال دستگاه‌های میدانی ورودی آنالوگ، خروجی آنالوگ، ورودی دیجیتال و خروجی دیجیتال در سیستم‌های ورودی/خروجی Experion Series-C طراحی شده است. هر کانال این ماژول به‌صورت مستقل از طریق نرم‌افزار پیکربندی می‌شود تا از ورودی آنالوگ مبتنی بر جریان (دستگاه‌های 2، 3 یا 4 سیمه)، خروجی آنالوگ، ورودی دیجیتال، خروجی دیجیتال یا ورودی پالس در کانال‌های 15 تا 18 پشتیبانی کند. این ماژول با مبدل A/D با وضوح 16 بیتی و پشتیبانی از پروتکل HART 7 برای کانال‌های آنالوگ، اسکن ورودی را با نرخ 50 ms انجام می‌دهد و علاوه بر قابلیت تشخیص قطعی سیم، به محافظت الکترونیکی در برابر اتصال کوتاه در سطح کانال مجهز است.

ویژگی‌ها

  • کانال‌های قابل پیکربندی از طریق نرم‌افزار با پشتیبانی از ورودی آنالوگ، خروجی آنالوگ، ورودی دیجیتال، خروجی دیجیتال و ورودی پالس (کانال‌های 15-18)
  • پشتیبانی از پروتکل HART 7 برای ارتباطات ورودی/خروجی آنالوگ
  • محافظت الکترونیکی در برابر اتصال کوتاه در سطح کانال، بدون آسیب به کانال‌های مجاور
  • تشخیص قطعی سیم و رفتارهای قابل پیکربندی حالت امن (FAILOPT) برای هر کانال
  • قابلیت اسکن سریع (اسکن ماژول ورودی/خروجی اولویت‌دار)
  • محدوده دمای محیطی گسترده برای کارکرد از -40 تا 70 درجه سانتی‌گراد

کاربردها

  • اتوماسیون فرایند سیستم‌های کنترل توزیع‌شده (DCS)
  • تجمیع سیگنال و کنترل ابزارهای میدانی کارخانه‌های فرایندی
  • کاربردهای سیم‌کشی میدانی با انرژی محدود/غیرقابل‌اشتعال در مناطق خطرناک Zone 2 / Division 2

مشخصات فنی

دسته‌بندی پارامتر مشخصات
مشخصات عمومی سازنده Honeywell
  شماره مدل ماژول CC-PUIO01
  شماره قطعه مجموعه 51454205-175
  پیکربندی کانال حداکثر 32 کانال در هر ماژول
  IOTA غیر افزونه سازگار CC-TUIO01 (دوازده‌اینچی)
  IOTA افزونه سازگار CC-TUIO11 (هجده‌اینچی)
ورودی آنالوگ نوع ورودی جریان (دستگاه‌های 2، 3 یا 4 سیمه)
  محدوده ورودی 0-20 میلی‌آمپر یا 4-20 میلی‌آمپر
  تفکیک‌پذیری مبدل A/D 16 بیت
  امپدانس ورودی اسمی 250 اهم
  نرخ نمونه‌برداری ورودی 50 میلی‌ثانیه
  دقت سخت‌افزاری 0.1٪ از تمام‌مقیاس (23.5 +/- 2 درجه سانتی‌گراد)، 0.17٪ از تمام‌مقیاس (-40 تا 70 درجه سانتی‌گراد)
  حداکثر ولتاژ ورودی ‎+36 ولت DC تا ‎-1.1 ولت DC (ترمینال برگشت به مشترک متصل است)
  نسبت حذف حالت عادی 12 دسی‌بل در 60 هرتز
  پاسخ فیلتر حالت عادی تک‌قطبی، ‎-3 دسی‌بل در 16 هرتز
  تداخل متقابل 60 دسی‌بل (DC تا 60 هرتز، کانال‌به‌کانال)
  فیلتر ورودی فیلتر پایین‌گذر مرتبه اول 16 هرتز
  شرایط‌دهی توان فرستنده جریان به 24 میلی‌آمپر محدود شده است
ورودی پالس کانال‌های پشتیبانی‌شده کانال‌های 15، 16، 17، 18
  محدوده فرکانس 0 تا 10 کیلوهرتز
  حداقل عرض پالس 50 میکروثانیه
  چرخه کاری هر چرخه کاری که حداقل عرض پالس را برآورده کند
محیطی دمای محیط ماژول -40 تا 70 درجه سانتی‌گراد

دستورالعمل‌های نصب

  • سازگاری با IOTA: پیکربندی‌های غیر افزونه را با برد IOTA دوازده‌اینچی CC-TUIO01، یا پیکربندی‌های افزونه را با برد IOTA هجده‌اینچی CC-TUIO11 نصب کنید.
  • سیم‌کشی مناطق خطرناک: کانال‌های AI، AO و DI محافظت شده‌اند تا از اتصالات سیم‌کشی میدانی با انرژی محدود / غیرقابل اشتعال برای مناطق خطرناک Zone 2 / Division 2 پشتیبانی کنند.
  • مقاومت در برابر اتصال کوتاه: خطوط سیگنال را می‌توان در محل نصب اتصال کوتاه کرد، بدون آنکه به ماژول آسیبی برسد یا کانال‌های مجاور تحت تأثیر قرار بگیرند.

FAQ

کدام کانال‌ها از اندازه‌گیری فرکانس ورودی پالس پشتیبانی می‌کنند؟

پردازش ورودی پالس فقط در کانال‌های 15، 16، 17 و 18 و تا فرکانس 10 kHz پشتیبانی می‌شود.

اگر یک ترمینال سیگنال میدانی اتصال کوتاه کند، چه اتفاقی می‌افتد؟

حفاظت الکترونیکی از آسیب‌دیدن ماژول جلوگیری می‌کند و باعث می‌شود کانال‌های باقی‌مانده بدون اختلال به کار خود ادامه دهند.

برای پیکربندی‌های افزونه و غیرافزونه به کدام واحدهای پایه IOTA نیاز است؟

در پیکربندی‌های غیرافزونه از IOTA مدل CC-TUIO01 استفاده می‌شود، درحالی‌که پیکربندی‌های افزونه به IOTA مدل CC-TUIO11 نیاز دارند.
