ماژول FTA ورودی دیجیتال محدودشده از نظر جریان Safety Manager Honeywell مدل FC-TSDI-1624C

توضیحات

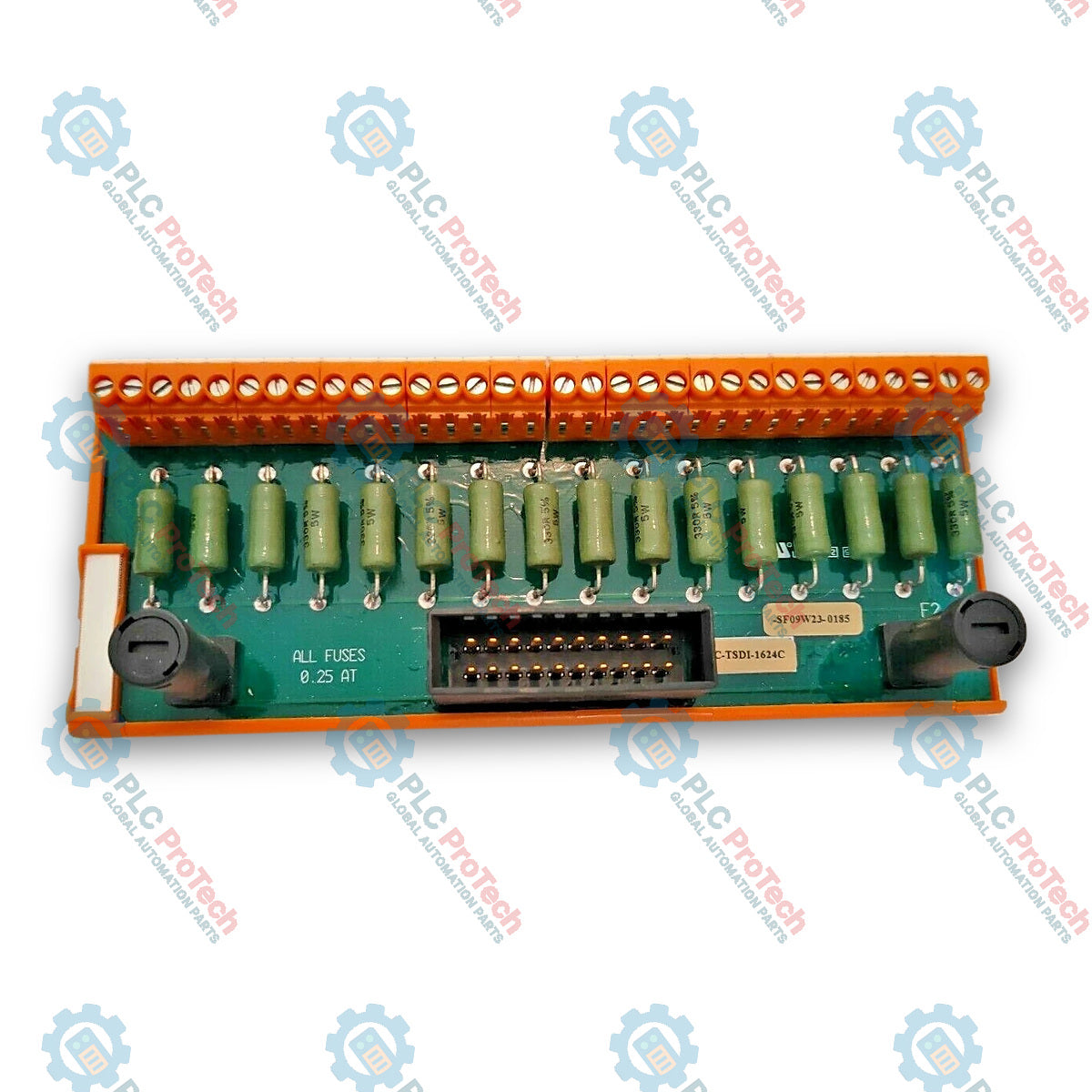

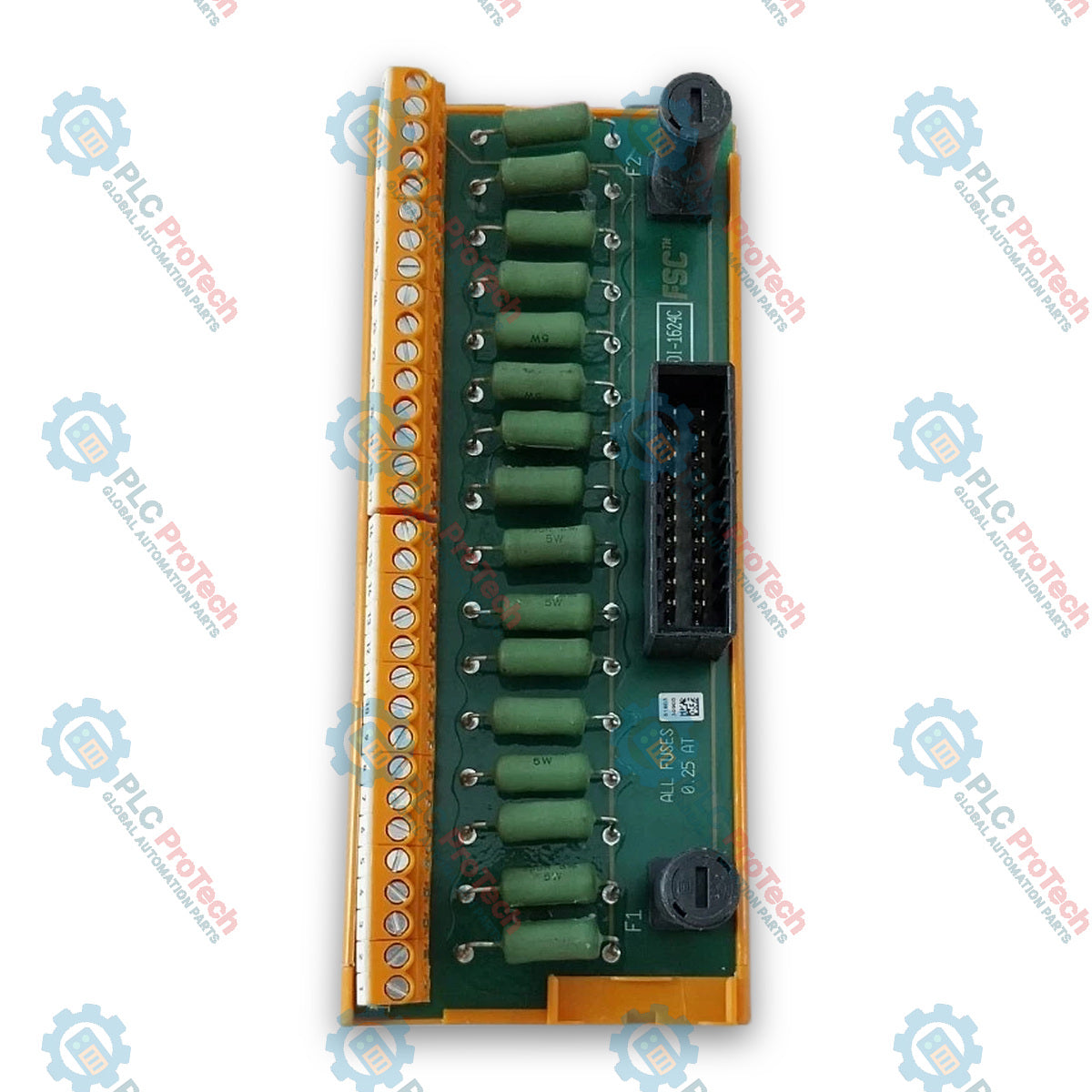

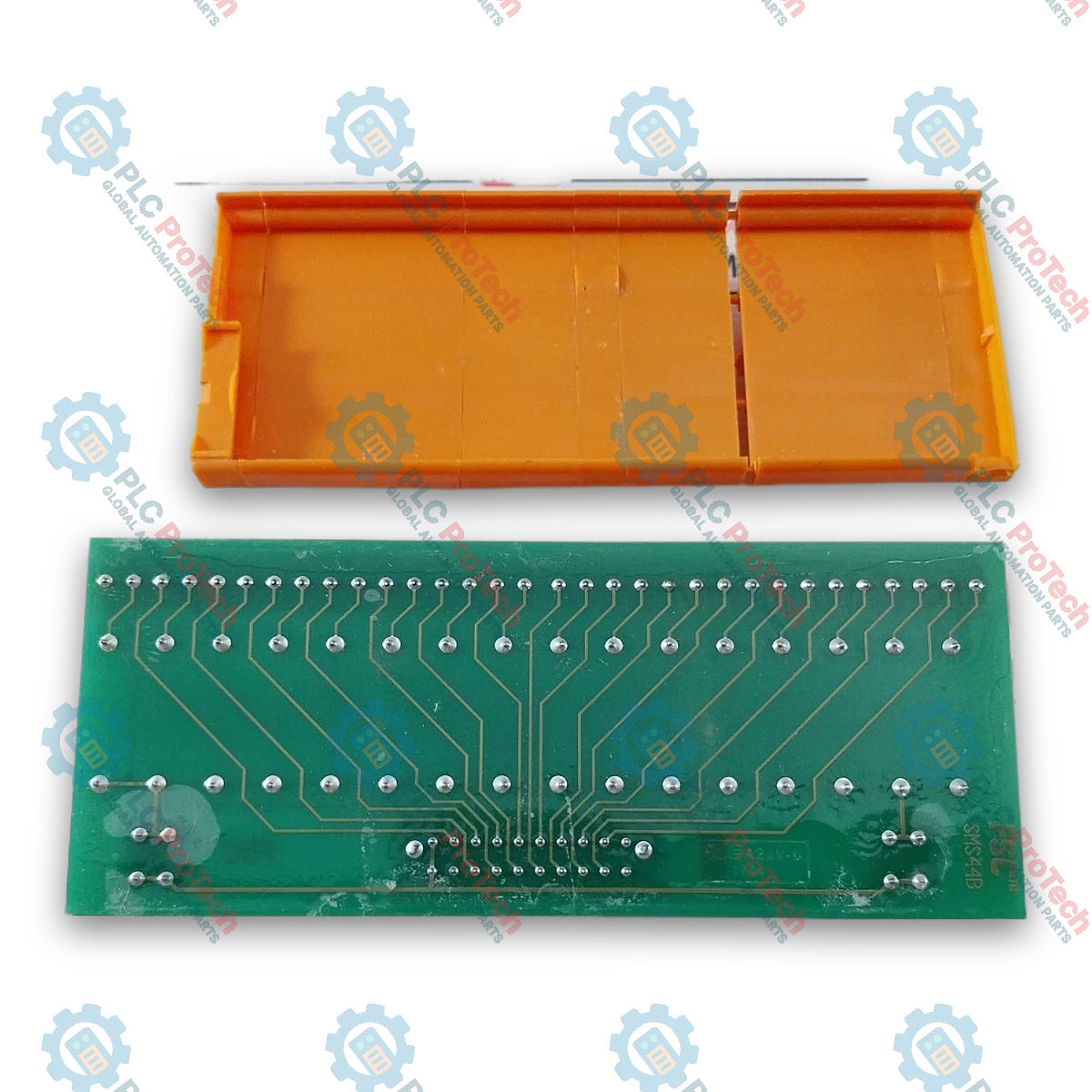

Honeywell FC-TSDI-1624C یک کارت ورودی دیجیتال مجموعه ترمینال میدانی (FTA) است که برای سیستم‌های ابزاردقیق ایمنی با یکپارچگی بالا (SIS) در معماری Honeywell Safety Manager طراحی شده است. این ماژول به‌عنوان رابط ترمینیشن میدانی، سیگنال‌های ورودی دیجیتال 24 Vdc را از حسگرها، کلیدها و ترانسمیترهای میدانی مستقیماً از طریق کابل‌های اتصال داخلی سیستم (SIC) به بک‌پلین کنترلر ایمنی مسیریابی و مدیریت می‌کند.

Honeywell FC-TSDI-1624C که با پوشش کانفورمال برای حفاظت بیشتر در محیط‌های صنعتی دشوار طراحی شده است، مسیریابی قابل‌اعتماد سیگنال را در حلقه‌های حیاتی حفاظتی، از جمله خاموش‌سازی اضطراری (ESD)، سیستم‌های مدیریت مشعل (BMS) و سیستم‌های تشخیص آتش و گاز (F&G) تضمین می‌کند. این مجموعه دارای مدار محدودکننده جریان یکپارچه است تا یکپارچگی سیگنال را حفظ کرده و از کانال‌های کنترلر متصل در هنگام خطاهای عملیاتی محافظت کند.

ویژگی‌ها

• چیدمان کانال با تراکم بالا: رابط برای حداکثر 16 کانال ورودی دیجیتال مربوط به تجهیزات میدانی 24 Vdc.
• مدار محدودکننده جریان ایمن: محدودکننده‌های حفاظتی یکپارچه جریان در پیکربندی‌های 24 Vdc شانزده‌کاناله برای جلوگیری از انتشار خطاهای میدانی.
• پوشش کانفورمال: پوشش کانفورمال استاندارد (با شناسه پیشوند FC) برای مقاومت محیطی بیشتر در برابر رطوبت و آلاینده‌های معلق در هوا.

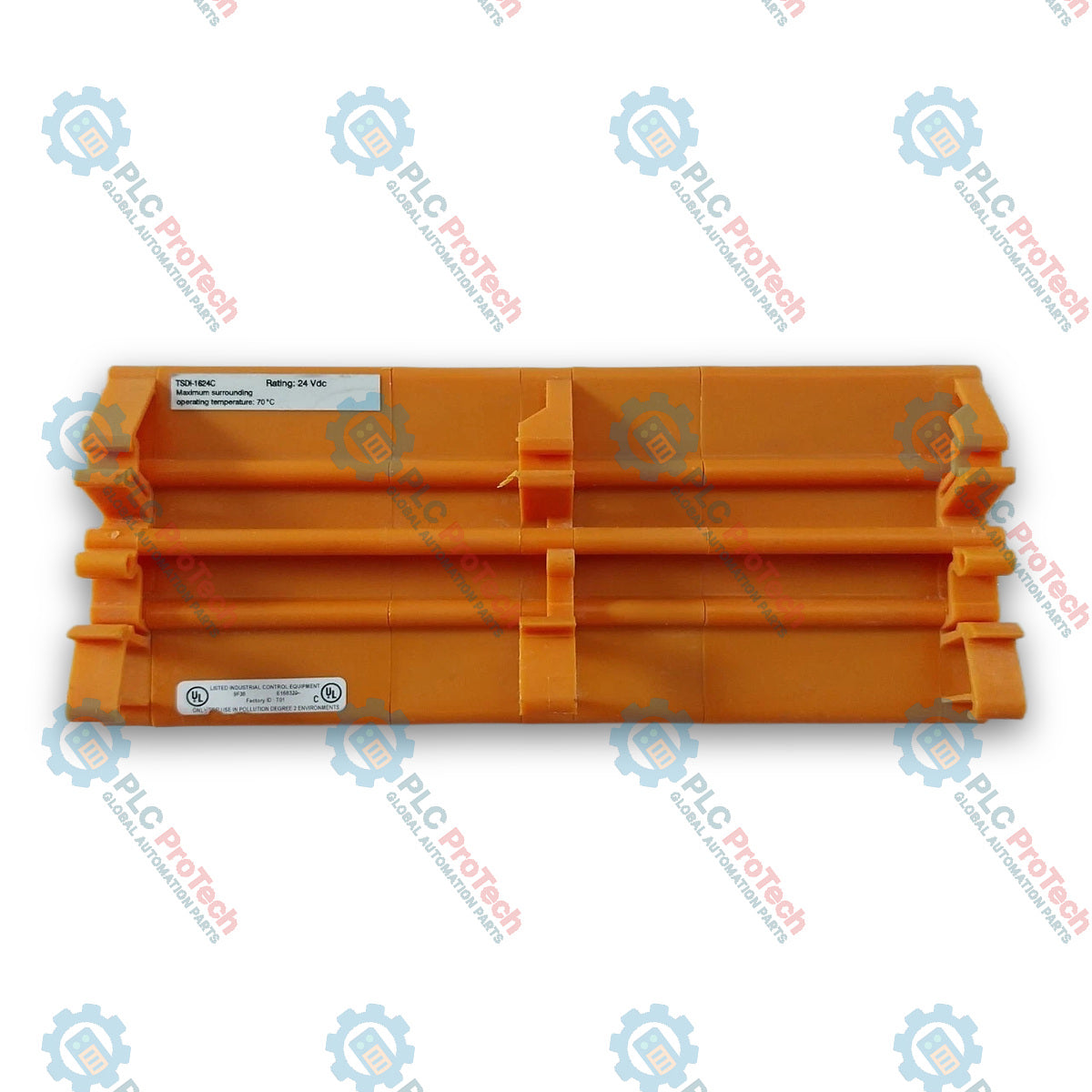

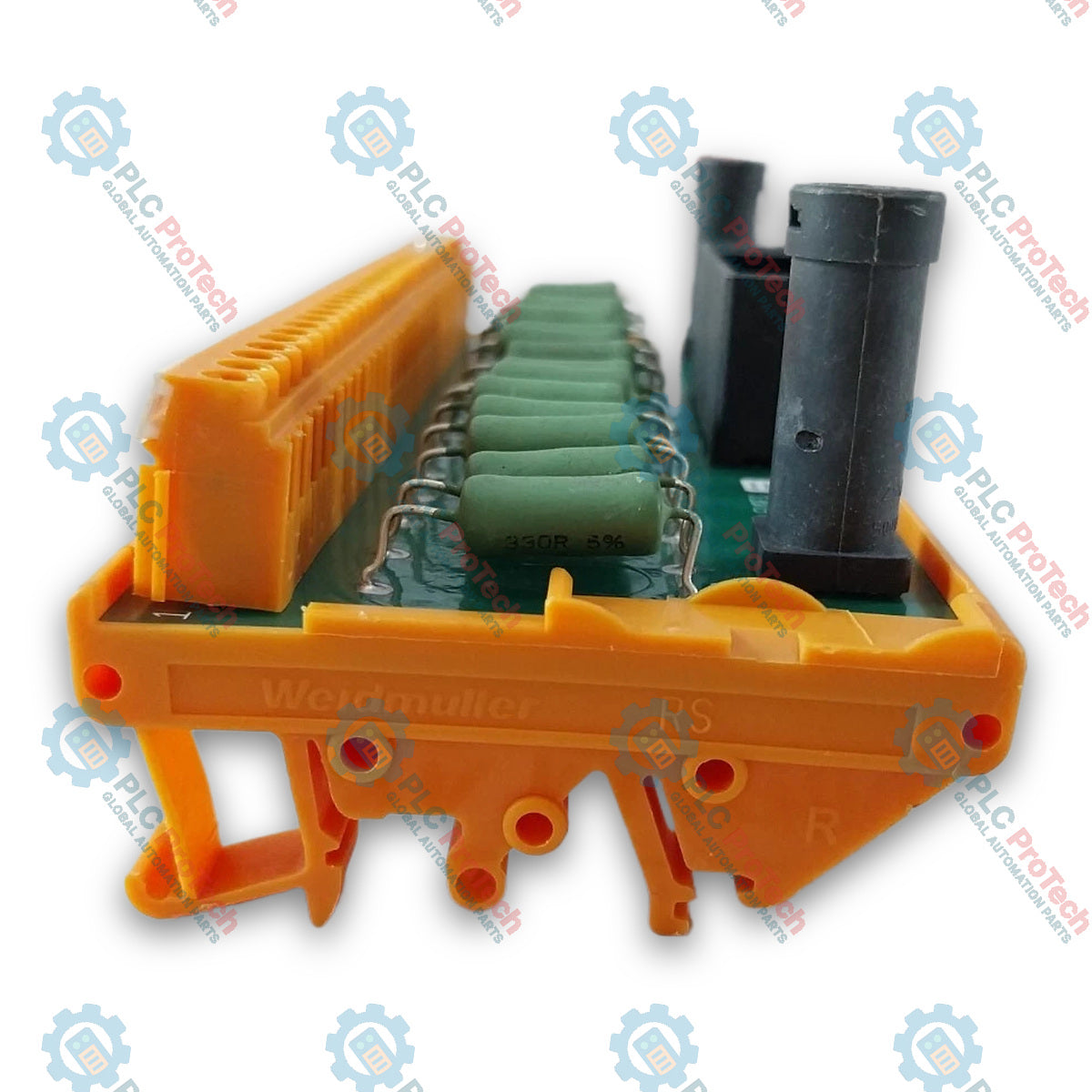

• نصب روی ریل DIN: فرم‌فکتور فشرده، طراحی‌شده برای نصب استاندارد روی ریل‌های DIN EN (TS32 یا TS35) در محفظه‌های میدانی یا کابینت‌های سیستم.
• اتصال استاندارد سیستم: اتصال از طریق کابل‌های استاندارد اتصال داخلی سیستم (FS-SIC-0001) برای سیم‌کشی مستقیم و Plug-and-Play به بک‌پلین‌های ورودی/خروجی Safety Manager.

کاربردها

• سیستم‌های خاموش‌سازی اضطراری (ESD): ترمینیشن سیگنال‌های ورودی برای اینترلاک‌های حیاتی ایمنی فرایند، شستی‌های ESD و کلیدهای میدانی.
• سیستم‌های مدیریت مشعل (BMS): مسیریابی ایمن سیگنال‌ها از کلیدهای حدی، آشکارسازهای شعله و نشانگرهای موقعیت شیرهای سوخت.
• حفاظت در برابر آتش و گاز: اتصال سیگنال‌های وضعیت گسسته آشکارسازهای آتش و گاز به حل‌کننده‌های منطقی Safety Manager.
• حفاظت از توربین و ماشین‌آلات: پایش ورودی‌های وضعیت گسسته برای حلقه‌های خاموش‌سازی تجهیزات دوار.

مشخصات فنی

عمومی

مشخصات الکتریکی و کانال ورودی

ویژگی‌های فیزیکی و نصب

اتصالات / رابط‌ها

راهنمای نصب

1. پیش‌بررسی ایمنی: پیش از سیم‌کشی یا نصب ماژول FTA، ایزوله بودن توان حلقه میدان (24 Vdc) و منبع تغذیه سیستم را اطمینان حاصل کنید.
2. نصب: Honeywell FC-TSDI-1624C را روی ریل استاندارد DIN EN (TS32 یا TS35) درون محفظه یا کابینت تأییدشده، تمیز و خشک، به‌طور محکم چفت کنید.
3. سیم‌کشی میدان: کابل‌های حسگرهای گسسته میدان را به ترمینال‌های پیچی تعیین‌شده متصل کنید و قطبیت صحیح و شیوه‌های مناسب اتصال شیلد به زمین را رعایت کنید.
4. اتصال داخلی سیستم: کابل FS-SIC-0001 را بین هدر چندپین سیستم FTA و درگاه کانال مربوطه روی بک‌پلین I/O سیستم Safety Manager متصل کنید.
5. بازرسی: محکم بودن گشتاور پیچ‌های ترمینال و جاافتادن کامل مکانیزم قفل کانکتور کابل را پیش از برق‌دار کردن مجدد حلقه بررسی کنید.

توصیه‌های راه‌اندازی

1. بررسی پیوستگی و ولتاژ حلقه: ولتاژهای حلقه ورودی میدان را با مولتی‌متر کالیبره اندازه‌گیری کنید تا پیش از یکپارچه‌سازی منطق، پایداری سطوح توان 24 Vdc تأیید شود.
2. تأیید وضعیت ورودی: کلیدهای میدان را فعال کنید و درستی به‌روزرسانی وضعیت‌های منطقی ورودی دیجیتال را در محیط Safety Builder بررسی کنید.
3. آزمایش محدودیت جریان: تأیید کنید که جریان حلقه هنگام تغییرات فعال در میدان، در محدوده‌های ایمن کاری باقی می‌ماند.
