Honeywell

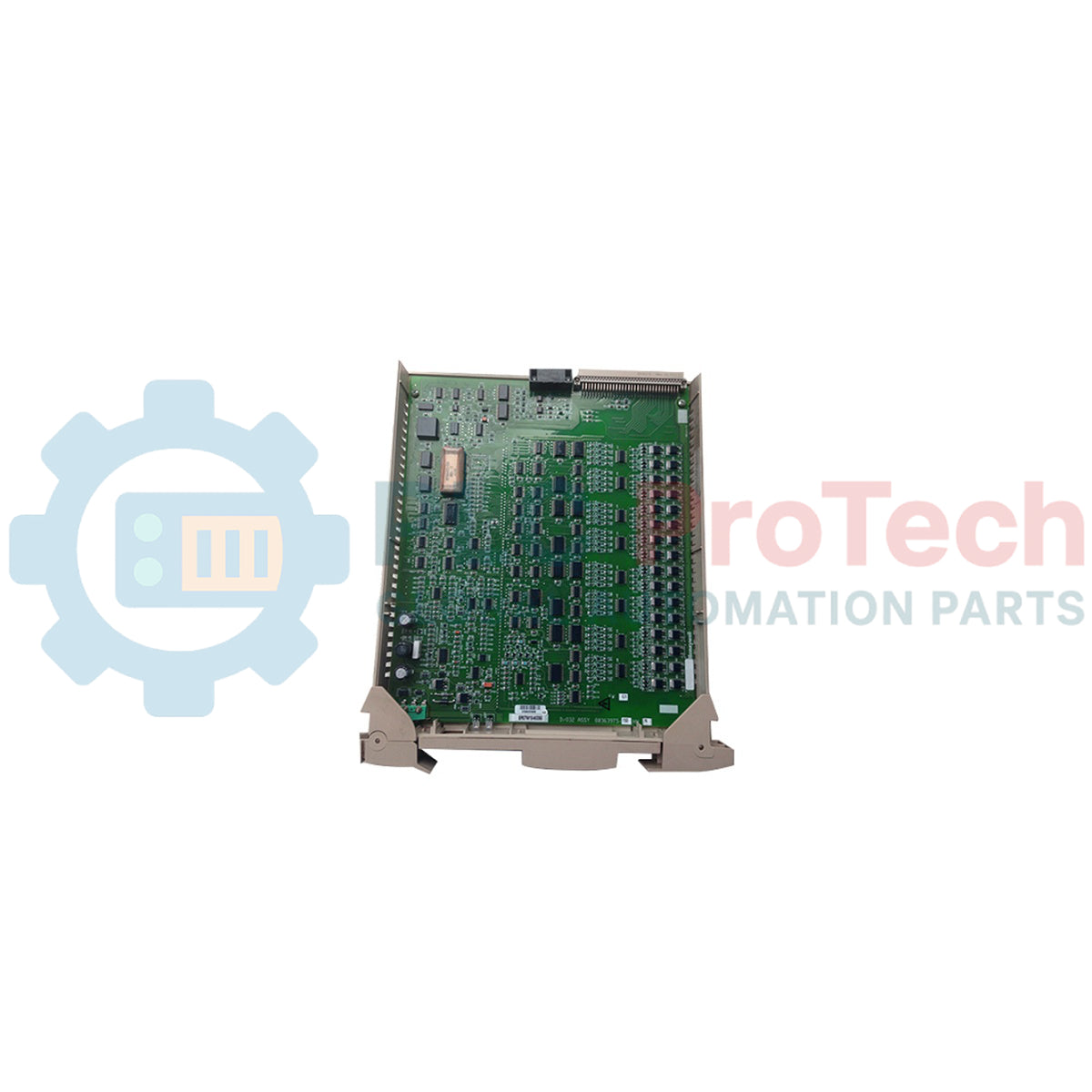

ماژول ورودی آنالوگ Experion C300 هانی‌ول MC-PHAI01 51403479-150

SKU MC-PHAI01

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Honeywell

  • شماره محصول: MC-PHAI01

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: ماژول‌های ورودی آنالوگ PLC

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 2000g

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

Honeywell MC-PHAI01 (شماره قطعه 51403479-150) که برای پردازش اندازه‌گیری‌های حیاتی و پرتراکم میدانی در معماری Experion PKS طراحی شده است، به‌عنوان یک ماژول ورودی آنالوگ C300 با قابلیت اطمینان بالا عمل می‌کند. این ماژول متغیرهای آنالوگ فرایند را به‌صورت پیوسته دریافت و سیگنال‌های میدانی را برای پردازش توسط کنترلر C300 تبدیل می‌کند. این ماژول با پوشش محافظ، مستقیماً در بلوک مجموعه ترمینال ورودی/خروجی سری C (IOTA) نصب می‌شود و حفاظت محیطی مطمئن و عملکرد پیوسته را در اتاق‌های کنترل دشوار و محفظه‌های تجهیزات ابزار دقیق دوردست تضمین می‌کند.

ویژگی‌های کلیدی

  • پشتیبانی از دو پیوند ورودی/خروجی: برای افزونگی مطمئن مسیر سیگنال، به حداکثر دو پیوند فیزیکی مستقل ورودی/خروجی متصل می‌شود.
  • سرعت‌های پیوند قابل انتخاب: هنگام ارتباط با سخت‌افزار ورودی/خروجی PM، سرعت ۳۷۵ کیلوباد و برای ماژول‌های ورودی/خروجی سری C، سرعت ۷۵۰ کیلوباد را به‌طور خودکار پیکربندی می‌کند.
  • همگام‌سازی زمان: برای حفظ ثبت زمانی یکپارچه در سراسر شبکه کنترل، از پروتکل SNTP با دوره به‌روزرسانی بسیار پایدارِ ۱ دقیقه‌ای استفاده می‌کند.
  • قابلیت افزونگی: از جفت‌های افزونه پشتیبانی کامل می‌کند تا هنگام خرابی ماژول اصلی، از هرگونه اختلال در کنترل جلوگیری شود.
  • یکپارچه‌سازی شبکه FTE: از طریق دیواره‌های آتش کنترل اختصاصی C300، به‌صورت بومی به شبکه کنترل اترنت با تحمل خطا (FTE) متصل می‌شود.

کاربردها

  • سیستم‌های کنترل توزیع‌شده (DCS) در پالایشگاه‌های نفت و کارخانه‌های پتروشیمی.
  • پایش پیوسته فرایند در تأسیسات تولید برق و کنترل دیگ بخار.
  • حلقه‌های رابط فرستنده‌های دما، فشار و جریان با چگالی بالا.
  • شبکه‌های پایش ایمنی حیاتی که به پیوندهای فیزیکی افزونه ورودی/خروجی نیاز دارند.

مشخصات فنی

پارامتر مقدار / مشخصات
سازنده Honeywell
شماره مدل MC-PHAI01
شماره قطعه 51403479-150
سری Experion C300
نوع ماژول ماژول ورودی آنالوگ (با پوشش محافظ)
شبکه‌های پشتیبانی‌شده اترنت با تحمل خطا (FTE) از طریق دیواره آتش کنترل
محدودیت‌های شاخص دستگاه قابل‌پیکربندی بین ۱ تا ۵۱۰
ظرفیت پیوند ورودی/خروجی پشتیبانی از حداکثر ۲ پیوند فیزیکی ورودی/خروجی
سرعت‌های پیوند ورودی/خروجی ۳۷۵ کیلوباد (ورودی/خروجی PM)، ۷۵۰ کیلوباد (ورودی/خروجی سری C)
دوره پایه اجرا ۵۰ میلی‌ثانیه
نرخ‌های اجرای CM/SCM ۵۰، ۱۰۰، ۲۰۰، ۵۰۰، ۱۰۰۰، ۲۰۰۰ میلی‌ثانیه (قابل‌پیکربندی)
نرخ‌های به‌روزرسانی یکسان ۱۰۰، ۲۰۰، ۵۰۰، ۱۰۰۰ میلی‌ثانیه (قابل‌پیکربندی)
همگام‌سازی زمان SNTP (چرخه به‌روزرسانی ۱ دقیقه‌ای)
پشتیبانی از افزونگی بله، افزونگی فیزیکی ماژول دوگانه ورودی/خروجی
وزن حمل (محاسبه‌شده) ۲٫۰ کیلوگرم

مدل‌های جایگزین و سازگاری

MC-PHAI01 دارای پوشش محافظ همدیس است (که با پیشوند "MC" مشخص می‌شود) و از نسخه‌های بدون پوشش یا ماژول‌های معادل قدیمی Series A متمایز است. این ماژول از نظر فرم فیزیکی با IOTAهای استاندارد C300 سازگار است. هنگام مهاجرت از شبکه‌های قدیمی PM I/O، این ماژول می‌تواند ارتباطات را تا 375 Kbaud برقرار کند، اما برای بهره‌مندی کامل از مزایای تشخیصی و سرعت Series C به پیوندهای بومی 750 Kbaud نیاز دارد. نسخه انتشار سامانه Experion PKS خود را بررسی کنید تا از تطابق تعریف‌های بلوک میان‌افزار کنترلر مطمئن شوید.

اشتباهات رایج کاربردی و نکات مهندسی

  • قانون فایروال کنترل: هر ماژول C300 از نوع MC-PHAI01 باید به یک فایروال کنترل (CF9) فعال در شبکه FTE متصل شود. مسیریابی مستقیم از طریق سوئیچ که CF9 را دور می‌زند، ممکن است باعث قطع سیگنال یا نرخ بالای افت بسته در اوج ترافیک شبکه شود.
  • رفتار حرارتی: در تابلوهای محصور، جریان عمودی هوا را در اطراف C300 IOTA محدود نکنید. مطمئن شوید بارهای تغذیه ماژول‌های مجاور از آستانه‌های حرارتی کابینت فراتر نروند.
  • تطبیق دوره اجرا: برای جلوگیری از پدیده الیاسینگ و تأخیر متغیر فرایند، مطمئن شوید دوره اجرای ماژول کنترل (CM) که این بلوک را می‌خواند، مضربی از نرخ پایه 50 ms ماژول باشد.

نکات راه‌اندازی و سیم‌کشی

  • اتصال زمین شیلد: سیم‌های تخلیه شیلد ابزار دقیق باید فقط به شینه زمین مشخص‌شده روی صفحه IOTA متصل شوند. برای جلوگیری از حلقه‌های زمین با فرکانس پایین که حلقه‌های ابزار دقیق 4-20 mA را دچار اعوجاج می‌کنند، از اتصال چندنقطه‌ای شیلد به زمین خودداری کنید.
  • تنظیم شاخص: مطمئن شوید کلیدهای گردان فیزیکی یا پارامترهای شاخص سامانه روی عددی بین 1 و 510 تنظیم شده‌اند. شاخص‌های تکراری روی یک پیوند فیزیکی I/O باعث بروز خطای گره تکراری در ابزار Experion System Management می‌شوند.

دستورالعمل‌های نصب

هشدار بسیار مهم: پیش از جاگذاری یا بیرون‌آوردن ماژول، مطمئن شوید برق سامانه C300 کاملاً قطع شده یا برق شیار مشخص IOTA وصل نیست. جاگذاری در حالت روشن در معماری‌های دارای منبع تغذیه افزونه پشتیبانی می‌شود، اما باید مراقب بود تا از اختلال لحظه‌ای اتصال زمین در صفحه پشتی مشترک پیوند I/O جلوگیری شود.
1

کانکتور لبه‌ای ماژول و پین‌های مجموعه IOTA را از نظر گردوغبار، اکسیدشدگی یا ناهم‌ترازی بررسی کنید.

2

با استفاده از پیکربندی‌های آدرس سخت‌افزاری، شاخص دستگاه شبکه را روی ماژول طوری تنظیم کنید که با پایگاه داده پیکربندی پروژه Experion شما مطابقت داشته باشد.

3

ماژول را با دقت روی ریل‌های نصب IOTA بلغزانید و محکم فشار دهید تا ضامن‌های قفل‌کننده جا بیفتند و اتصال الکتریکی مطمئنی با صفحه پشتی برقرار شود.

4

سامانه را روشن کنید و نشانگرهای LED ماژول را بررسی کنید تا از راه‌اندازی عادی ارتباطات و فعال بودن پیوند FTE مطمئن شوید.

FAQ

کاربرد پیشوند MC در ماژول MC-PHAI01 چیست؟

پیشوند MC نشان می‌دهد که ماژول دارای پوشش محافظ منطبق است که از قطعات الکترونیکی داخلی در برابر رطوبت، گردوغبار و محیط‌های دارای گازهای خورنده که در تأسیسات صنعتیِ فرایندی رایج‌اند، محافظت می‌کند.

آیا MC-PHAI01 از سیستم‌های PM I/O شرکت Honeywell پشتیبانی می‌کند؟

بله. این ماژول از ارتباط با سرعت 375 Kbaud روی پیوندهای I/O برای ماژول‌های قدیمی PM I/O و همچنین با سرعت 750 Kbaud برای ماژول‌های استاندارد Series C I/O پشتیبانی می‌کند.

آیا MC-PHAI01 به الزامات شبکه خاصی نیاز دارد؟

بله. هر ماژول فعال C300 باید از طریق شبکه کنترلی Fault Tolerant Ethernet (FTE) به یک Control Firewall (CF9) متصل شود تا از بروز مشکلات بسته‌های داده جلوگیری شود.

اگر در ماژول C300 عدم تطابق شاخص رخ دهد، چه اتفاقی می‌افتد؟

اگر شاخص‌های تکراری یا نامنطبق (خارج از محدوده 1-510) پیکربندی شوند، خطای گره تکراری در پیوند I/O رخ می‌دهد و در نتیجه خطاهای پیکربندی در مجموعه کنترل Experion ایجاد می‌شوند.
