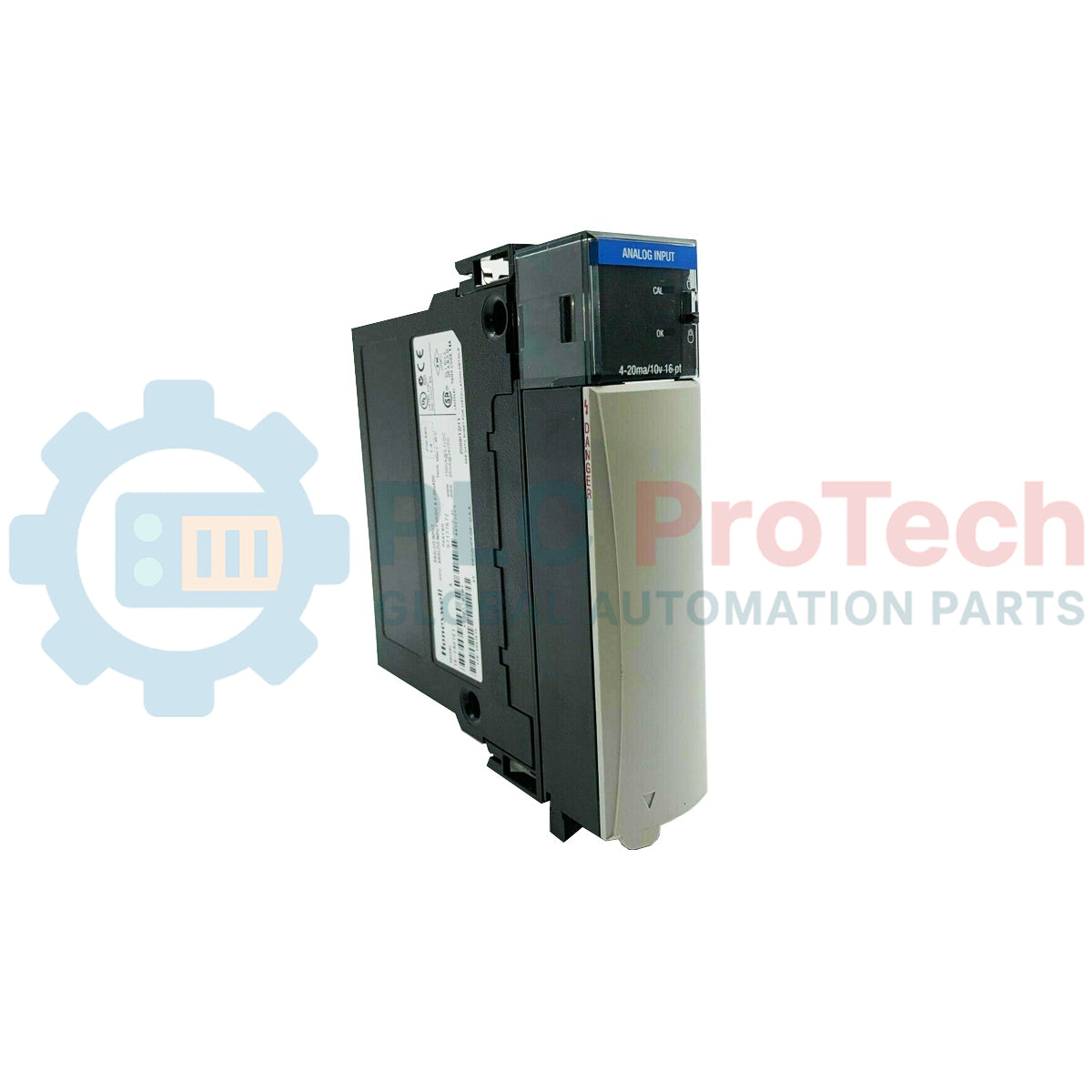

ماژول ورودی آنالوگ HART سری C هانی‌ول TK-IAH161

توضیحات

Honeywell TK-IAH161 با پردازش متغیرهای حیاتی فرایند در معماری Experion PKS، یک ماژول ورودی آنالوگ پرتراکم و ۱۶ کاناله است که برای اتصال یکپارچه به ترانسمیترهای میدانی طراحی شده است. این ماژول از سیگنال‌های آنالوگ ۴ تا ۲۰ میلی‌آمپر همراه با ارتباطات دیجیتال HART پشتیبانی می‌کند و امکان عیب‌یابی پیشرفته تجهیزات، پیکربندی و مدیریت دارایی‌ها را مستقیماً از اتاق کنترل فراهم می‌سازد. این ماژول که برای یکپارچه‌سازی با پلتفرم ورودی/خروجی سری C طراحی شده است، در محیط‌های فرایندی صنعتی سنگین، داده‌برداری قابل‌اعتماد و عملکردی قدرتمند ارائه می‌دهد.

ویژگی‌ها

• ۱۶ کانال ورودی ایزوله یا تک‌سر را برای چیدمان‌های کم‌جا در کابینت فراهم می‌کند.
• از ارتباط دیجیتال دوسویه HART برای عیب‌یابی هوشمند تجهیزات میدانی پشتیبانی می‌کند.
• سازگار با مجموعه‌های ترمینال ورودی/خروجی سری C (IOTA).
• طراحی قابل تعویض در حالت روشن امکان جایگزینی ماژول را بدون قطع فرایند فراهم می‌کند.
• فیلتر داخلی و حذف بالای حالت مشترک برای آماده‌سازی دقیق سیگنال.

کاربردها

• شبکه‌های پالایش نفت و گاز و توزیع محصولات پتروشیمی.
• پایش پیوسته فرایند در تأسیسات تولید مواد شیمیایی.
• ردیابی پارامترهای دیگ بخار و توربین بخار در نیروگاه‌ها.
• پایش جریان، سطح و فشار در تأسیسات تصفیه آب و فاضلاب.

مشخصات فنی

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

ماژول TK-IAH161 از نظر عملکرد با نسخه پوشش‌دار (TC-IAH161) یکسان است، اما برای محیط‌های غیرخورنده در نظر گرفته شده است. این ماژول معمولاً روی مجموعه‌های ترمینیشن ورودی/خروجی CC-TAIH01 یا CC-TAIH11 نصب می‌شود. اگر از یک مدل غیر HART (مانند TK-IAI161) مهاجرت می‌کنید، این ماژول یک ارتقای مستقیم برای فعال‌سازی عیب‌یابی دیجیتال تجهیز است؛ هرچند پیکربندی بلوک سیستم کنترل باید در Experion به‌روزرسانی شود تا مسیریابی HART فعال شود.

مشکلات کاربردی و نکات مهندسی

هنگام پیکربندی ترانسمیترهای تغذیه‌شونده از حلقه (2 سیمه)، امپدانس کل حلقه را بررسی کنید. مقاومت داخلی کانال TK-IAH161 به‌علاوه مقاومت مسیر کابل نباید از حداکثر ظرفیت بار ترانسمیتر در 24 VDC بیشتر باشد. برای ترانسمیترهای خودتغذیه (4 سیمه)، از اعمال ایزولاتورهای مناسب یا مراجع زمین مشترک اطمینان حاصل کنید تا از ایجاد حلقه‌های زمین که سیگنال‌های کلیدزنی تغییر فرکانس دیجیتال (FSK) در HART را مختل می‌کنند، جلوگیری شود.

نکات راه‌اندازی و سیم‌کشی

برای ارتباط پایدار HART، امپدانس حلقه باید حداقل 250 اهم باشد. اگر تجهیز میدانی نتواند دست‌دهی دیجیتال پایدار را حفظ کند، بررسی کنید که هیچ تجهیز حفاظت در برابر اضافه‌ولتاژ خارجی با خازن زیاد به‌صورت موازی با حلقه نصب نشده باشد؛ زیرا چنین تجهیزاتی می‌توانند سیگنال حامل HART با فرکانس بالا را منحرف کنند. شیلد کابل سیگنال را فقط در سمت ترمینال IOTA زمین کنید.

راهنمای نصب

1. 1 ماژول TK-IAH161 را با شیار تعیین‌شده روی برد Series C IOTA هم‌تراز کنید.
2. 2 ماژول را محکم روی پین‌های هم‌ترازی و پین‌های کانکتور فشار دهید تا مکانیزم قفل درگیر شود.
3. 3 پیچ‌های نگهدارنده ماژول را محکم کنید تا اتصال زمین مناسب و پایداری مکانیکی در برابر ارتعاشات صنعتی تضمین شود.
4. 4 توان حلقه را بازیابی کنید و LEDهای وضعیت ماژول را از طریق کنسول سیستم Experion PKS بررسی کنید.
