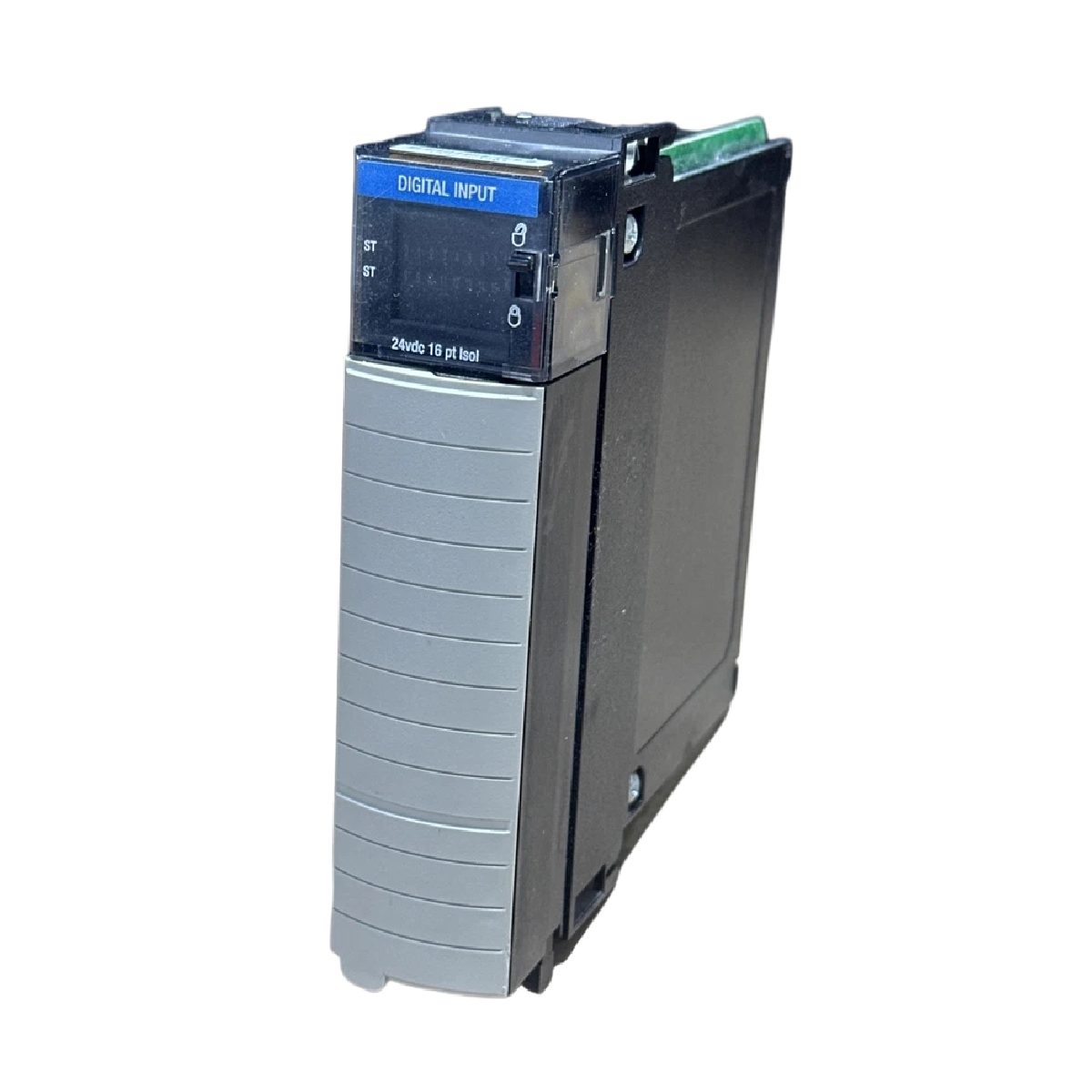

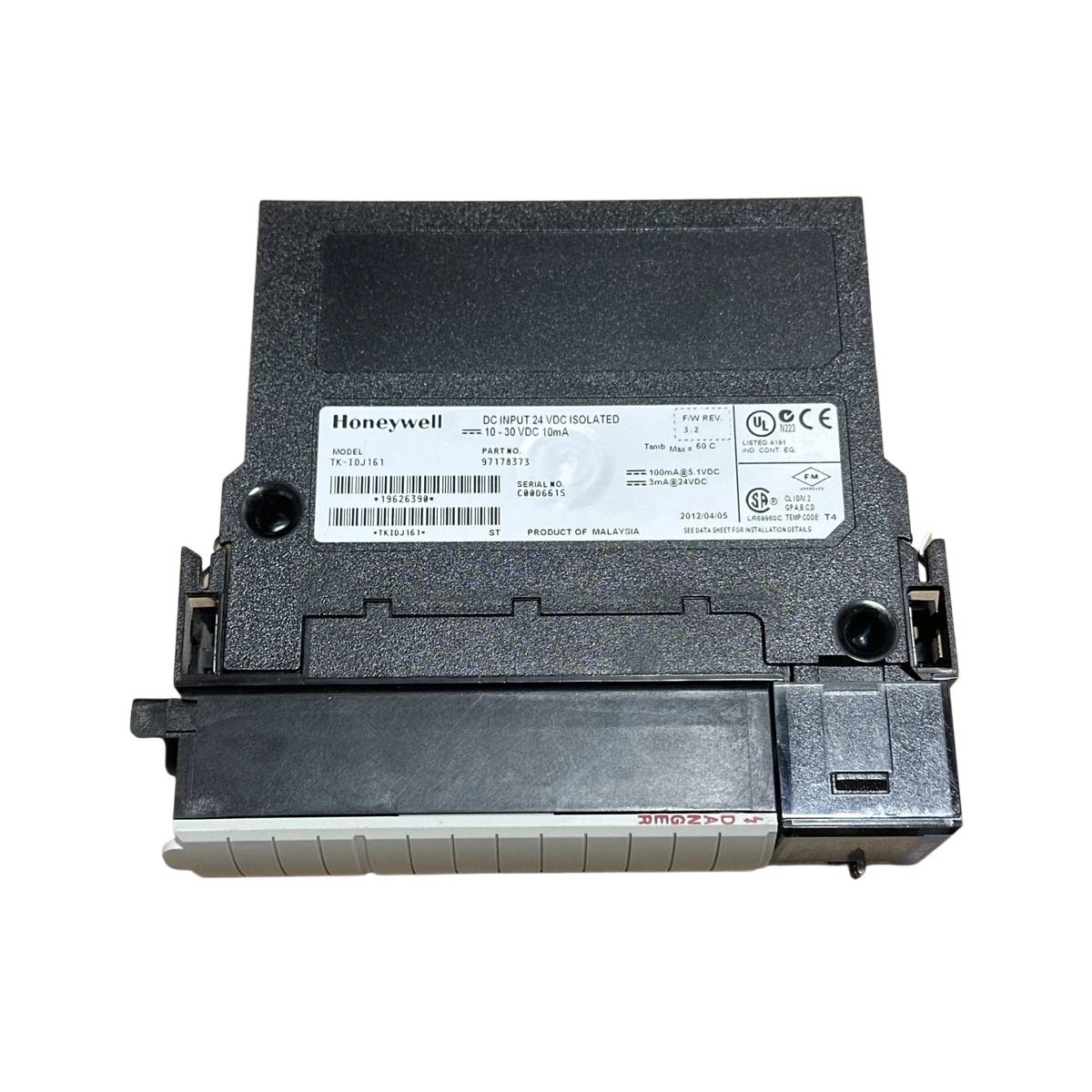

ماژول ورودی گسسته ایزوله I/O برای Experion LS مدل Honeywell TK-IDJ161

Q: حد آستانه ایزولاسیون مشخصی که برای این دستگاه ورودی گسسته تأیید شده است، چیست؟

هر واحد در خط تولید، بهمدت ۱ ثانیه تحت آزمایش ایزولاسیون با ولتاژ ۲۵۴۶ ولت DC قرار میگیرد که مرزهای ایزولاسیون مدار بین کانالها و مدار کاربر-سیستم را تأیید میکند.

Q: برای اتصال سیمکشی به واحد، کدام مجموعه ترمینال فیزیکی مشخص موردنیاز است؟

این ماژول برای الزامات ترمینال خود، مستقیماً به قطعه پایانه سیمکشی ۳۶ موقعیتی TC-TBCH متصل میشود.

Q: آیا میتوان زمانهای تأخیر پردازش سختافزاری را در پروفایل سیستم تنظیم کرد؟

بله، تأخیرهای فیلتر خاموش به روشن بهصورت نرمافزاری برای ۱ و ۲ میلیثانیه قابل برنامهریزی هستند، درحالیکه گزینههای تأخیر روشن به خاموش را میتوان روی ۱، ۲، ۹ و ۱۸ میلیثانیه انتخاب کرد.

Q: رفتار ورودی سیگنال در شرایط جریان هجومی الکتریکی زیاد چه تغییری میکند؟

مدار جریان هجومی حداکثر ۲۵۰ میلیآمپر را تحمل میکند؛ این جریان بدون فعالکردن نادرست کانال، در بازه زمانی ۲۲ میلیثانیه بهطور طبیعی به کمتر از ۳۷ درصد کاهش مییابد.

SKU TK-IDJ161

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Honeywell
شماره محصول: TK-IDJ161
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول‌های ورودی گسسته
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 450g
ابعاد: 15.0 x 5.0 x 14.5 سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Honeywell TK-IDJ161 یک ماژول ورودی/خروجی شاسی-سری A با چگالی بالا (CIOM-A) است که برای سیستم کنترل توزیع‌شده Experion LS طراحی شده است. این واحد تک‌عرض، به‌عنوان یک ماژول ورودی دیجیتال ایزوله، از طریق شبکه I/O ControlNet با پردازنده کنترل C200E به‌صورت یکپارچه ارتباط برقرار می‌کند و پایش قابل‌اعتماد سیگنال‌های میدانی را در استقرارهای اتوماسیون فرایندی دشوار فراهم می‌سازد. Honeywell TK-IDJ161 دارای ۱۶ کانال ورودی با ایزولاسیون مجزا است که برای پردازش سیگنال‌های دیجیتال ۲۴ ولت جریان مستقیم به‌صورت نامی طراحی شده‌اند. هر کانال دارای ایزولاسیون گالوانیکی است تا مشکلات حلقه زمین را از بین ببرد و از معماری کنترل محافظت کند؛ این ویژگی با آزمون دقیق ۱۰۰٪ کارخانه‌ای در ۲۵۴۶ ولت جریان مستقیم به‌مدت ۱ ثانیه برای هر دو مرز کانال‌به‌کانال و کاربر‌به‌سیستم تأیید شده است. این ماژول با بهره‌گیری از پوشش کانفورمال، مقاومت محیطی بیشتری در برابر رطوبت، خوردگی و آلاینده‌های معلق در هوا در محیط‌های صنعتی سنگین ارائه می‌دهد.

ویژگی‌ها

۱۶ نقطه ورودی دیجیتال را با ایزولاسیون گالوانیکی مجزا برای هر کانال فراهم می‌کند.
مجموعه دارای پوشش کانفورمال (شناسه TK) برای حفاظت برتر در محیط‌های سخت و خورنده.
انطباق کامل با استانداردهای سازگاری ورودی IEC Type 1+.
زمان‌های تأخیر ورودی سخت‌افزاری و قابل‌برنامه‌ریزی برای فیلترکردن سیگنال و سرکوب نویز با قابلیت اطمینان بالا.
از دستورالعمل‌های جداسازی و نصب در حالت برق‌دار (RIUP) طبق پروتکل‌های ایمنی ناحیه تأییدشده پشتیبانی می‌کند.
رابط مستقیم با پردازنده کنترل C200E از طریق شبکه کواکسیال یا فیبر نوری ControlNet باز با سرعت ۵ مگابیت‌برثانیه.

کاربردها

سیستم‌های کنترل توزیع‌شده (DCS) در کارخانه‌های فرایند شیمیایی و پالایشگاه‌های نفت.
پایش با قابلیت اطمینان بالا برای سوئیچ‌های محدودکننده ایزوله، نشانگرهای موقعیت شیر و اینترلاک‌های ایمنی.
گزارش‌دهی توالی رویدادها در تأسیسات تولید برق و تصفیه آب.
حوزه‌های اتوماسیون صنعتی سنگین خورنده یا با رطوبت بالا که به تجهیزات کنترلی با پوشش کانفورمال نیاز دارند.

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	راهکارهای فرایندی هانی‌ول
نام‌گذاری مدل	TK-IDJ161 (با پوشش کانفورمال)
نوع خانواده ورودی/خروجی	ورودی/خروجی شاسی - سری A (CIOM-A)
عرض شیار ماژول	تک‌عرض (یک شیار شاسی را اشغال می‌کند)
تعداد نقاط	۱۶ کانال، دارای ایزولاسیون مجزا
ولتاژ ورودی نامی	۲۴ ولت جریان مستقیم
محدوده ولتاژ حالت روشن	10-30 VDC
ولتاژ حالت خاموش (حداکثر)	5 VDC
جریان حالت روشن (حداقل)	2.0 mA در 10 VDC
جریان حالت خاموش (حداکثر)	1.5 mA
سازگاری ورودی	IEC نوع 1+
جریان اتصال کوتاه / هجومی	اوج 250 mA (کاهش‌یافته تا <37٪ در 22 ms، بدون فعال‌سازی)
امپدانس ورودی (حداکثر)	31 kOhm در 60 Hz
زمان تأخیر ورودی (خاموش به روشن)	قابل‌برنامه‌ریزی: 1 ms و 2 ms (تأخیر سخت‌افزاری: حداکثر 1 ms به‌علاوه زمان فیلتر)
زمان تأخیر ورودی (روشن به خاموش)	قابل‌برنامه‌ریزی: 1 ms، 2 ms، 9 ms و 18 ms (تأخیر سخت‌افزاری: حداکثر 4 ms به‌علاوه زمان فیلتر)
اتلاف توان	حداکثر 5.0 W
ولتاژ ایزولاسیون	کانال‌به‌کانال / کاربر‌به‌سیستم: 100٪ در 2546 VDC به مدت 1 ثانیه آزمایش شده است
ترمینال‌بلوک اتصال	TC-TBCH، ترمینال‌بلوک 36 موقعیتی
کشور مبدأ	ایالات متحده
وزن حمل (محاسبه‌شده)	0.45 کیلوگرم
ابعاد بسته‌بندی (محاسبه‌شده)	15.0 x 5.0 x 14.5 سانتی‌متر

راهنمای نصب

هشدار حیاتی

پیش از اقدام به نصب، دست‌کاری سیم‌کشی یا خارج‌کردن رابط ماژول، همه منابع توان سمت میدان و منابع تغذیه شاسی سیستم را ایزوله و بی‌برق کنید. تأیید نکردن بی‌برق‌شدن کامل ممکن است در محل‌های عملیاتی خطرناک به برق‌گرفتگی شدید، تخریب سخت‌افزار یا اختلال ناخواسته در فرایند منجر شود.

1

هم‌راستاسازی شاسی: ماژول تک‌عرض را با راهنماهای بالایی و پایینی شیار موردنظر در بک‌پلین گذرگاه شاسی Series-A هم‌راستا کنید.

2

جاسازی ماژول: ماژول را محکم در امتداد ریل‌های شیار به عقب بلغزانید تا کانکتورهای پشتی به‌طور ایمن در بک‌پلین فعال قرار گیرند. ضامن‌های بالایی و پایینی شاسی را درگیر کنید تا سخت‌افزار قفل شود.

3

نصب ترمینال‌بلوک: ترمینال‌بلوک اختصاصی TC-TBCH با 36 موقعیت را با استفاده از هادی‌های میدانی 16-22 AWG سیم‌کشی کنید، سپس بلوک را روی پین‌های رابط تطبیق‌دهنده جلویی ماژول ورودی محکم کنید.

4

تأیید سیستم: توان شاسی و لوپ را وصل کنید. برای تأیید راه‌اندازی صحیح، همگام‌سازی پیکربندی نرم‌افزار و ارتباط کانال فعال، LEDهای وضعیت سخت‌افزار ماژول یکپارچه را پایش کنید.

FAQ

حد آستانه ایزولاسیون مشخصی که برای این دستگاه ورودی گسسته تأیید شده است، چیست؟

هر واحد در خط تولید، به‌مدت ۱ ثانیه تحت آزمایش ایزولاسیون با ولتاژ ۲۵۴۶ ولت DC قرار می‌گیرد که مرزهای ایزولاسیون مدار بین کانال‌ها و مدار کاربر-سیستم را تأیید می‌کند.

برای اتصال سیم‌کشی به واحد، کدام مجموعه ترمینال فیزیکی مشخص موردنیاز است؟

این ماژول برای الزامات ترمینال خود، مستقیماً به قطعه پایانه سیم‌کشی ۳۶ موقعیتی TC-TBCH متصل می‌شود.

آیا می‌توان زمان‌های تأخیر پردازش سخت‌افزاری را در پروفایل سیستم تنظیم کرد؟

بله، تأخیرهای فیلتر خاموش به روشن به‌صورت نرم‌افزاری برای ۱ و ۲ میلی‌ثانیه قابل برنامه‌ریزی هستند، درحالی‌که گزینه‌های تأخیر روشن به خاموش را می‌توان روی ۱، ۲، ۹ و ۱۸ میلی‌ثانیه انتخاب کرد.

رفتار ورودی سیگنال در شرایط جریان هجومی الکتریکی زیاد چه تغییری می‌کند؟

مدار جریان هجومی حداکثر ۲۵۰ میلی‌آمپر را تحمل می‌کند؛ این جریان بدون فعال‌کردن نادرست کانال، در بازه زمانی ۲۲ میلی‌ثانیه به‌طور طبیعی به کمتر از ۳۷ درصد کاهش می‌یابد.
