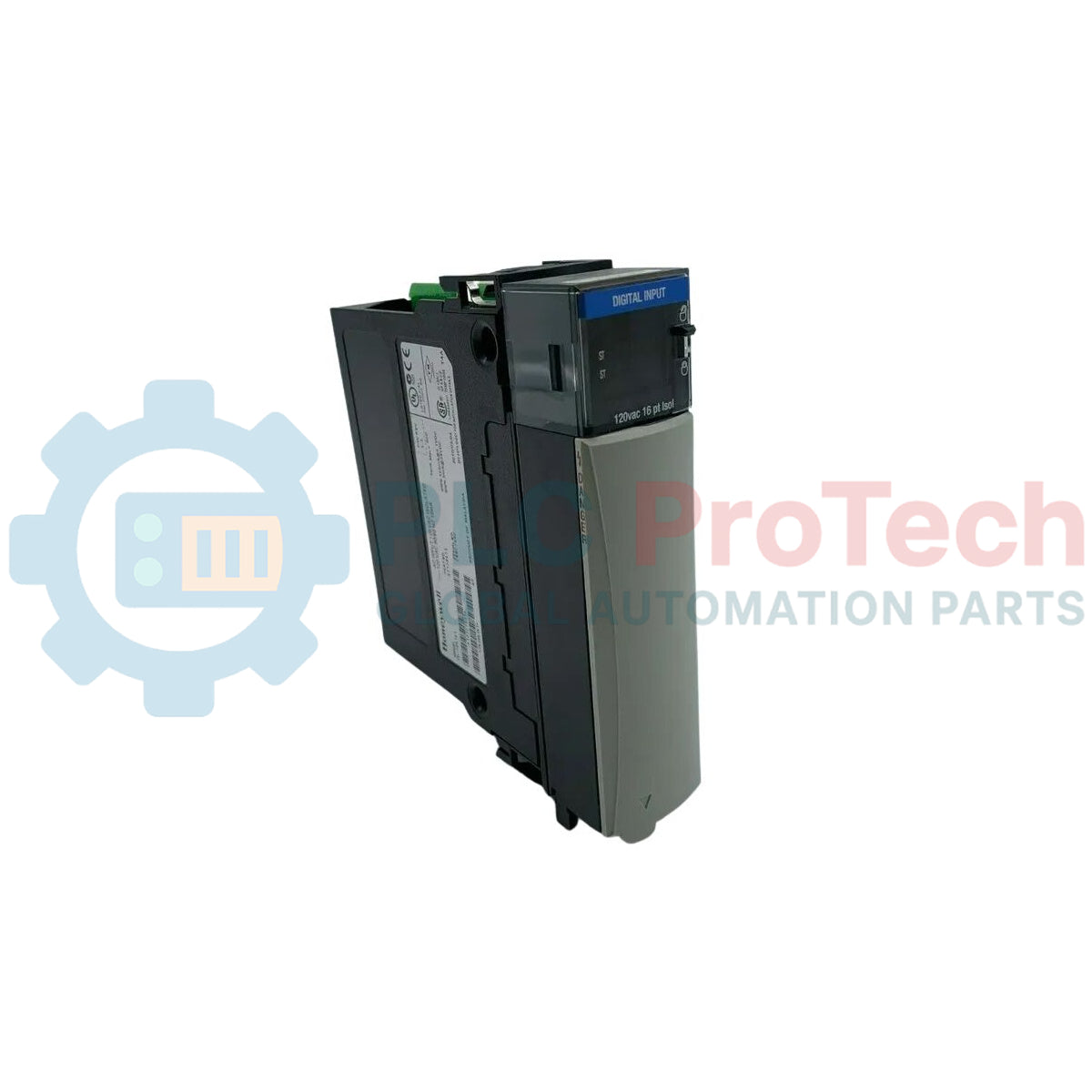

ماژول ورودی AC هانی‌ول C200 TK-IDK161

توضیحات

TK-IDK161 یک مؤلفه سخت‌افزاری ایزوله و پُرتراکم است که به‌صورت یک ماژول ورودی AC شانزده‌نقطه‌ای در پلتفرم‌های سیستم Honeywell C200 و Experion پیکربندی شده است. این ماژول به‌عنوان یک رابط الکتریکی عمل می‌کند که سیگنال‌های گسسته جریان متناوب را از تجهیزات میدانی مانند کلیدهای محدودکننده، شستی‌ها و کنتاکت‌های کمکی پایش کرده و آن‌ها را برای کنترل‌کننده فرایند به منطق حالت دیجیتال تبدیل می‌کند. این ماژول دارای ۱۶ کانال با ایزولاسیون مجزا است که برای ورودی نامی ۱۲۰ ولت AC طراحی شده‌اند و با مشخصات سازگاری ورودی IEC نوع 1+ مطابقت دارند. موانع ایزولاسیون گالوانیکی میان کانال‌های منفرد و نیز بین خطوط کاربر و سیستم طراحی شده‌اند تا از تداخل حلقه زمین جلوگیری کرده و از بک‌پلین کنترل نظارتی در برابر جهش‌های ولتاژ بالای میدانی محافظت کنند.

ویژگی‌ها

• ۱۶ مدار ورودی با ایزولاسیون مجزا که جداسازی گالوانیکی مستقل بین کانال‌ها فراهم می‌کنند.
• پارامترهای سازگاری ورودی IEC نوع 1+ برای حسگری پایدار سیگنال‌های صنعتی.
• زمان‌های تأخیر فیلتر ورودی قابل برنامه‌ریزی برای تنظیم سفارشی حذف لرزش کنتاکت.
• ضریب فرم فیزیکی استاندارد، بهینه‌شده برای شکاف‌های استاندارد شاسی کنترل‌کننده C200.
• حفاظت در برابر ولتاژهای گذرای شدید که با آزمایش‌های سخت‌گیرانه ایزولاسیون کارخانه تأیید شده است.

کاربردها

• پایش وضعیت‌های گسسته ماشین‌آلات و کلیدهای اینترلاک ایمنی.
• مدیریت رابط مدارهای کنترل میدانی ۱۲۰ ولت AC و شستی‌ها.
• ردیابی منطق کنترل ترتیبی سیستم‌های کنترل توزیع‌شده (DCS).
• سیگنال‌دهی زیرسیستم در تأسیسات فرآوری مواد شیمیایی، پالایش و تولید برق و آب و برق.

مشخصات فنی

اتصالات/رابط‌ها

دستورالعمل‌های نصب

اتصال زمین و شیلدینگ

اطمینان حاصل کنید که شاسی تجهیزات میزبان با استفاده از سیم مسی کم‌امپدانس، به‌طور صحیح به شبکه اصلی اتصال زمین تجهیزات ابزار دقیق کارخانه متصل شده باشد. شیلدهای سیم‌کشی سیگنال دیجیتال میدانی، در صورت استفاده برای کاهش نویز، باید منحصراً در یک شینه زمین خارجی دور از ماژول‌های کنترل خاتمه یابند.

جابجایی و حفاظت در برابر ESD

مدارهای نیمه‌رسانای داخلی به تخلیه الکترواستاتیکی (ESD) حساس هستند. کارکنان تعمیر و نگهداری میدانی باید پیش از باز کردن بسته‌بندی یا قرار دادن ماژول در شکاف شاسی، دست‌بند مچی تأییدشده و کاملاً اندازه‌شدهِ تخلیه‌کننده الکتریسیته ساکن را که به یک نقطه اتصال زمین تأییدشده متصل است، استفاده کنند.

درج و یکپارچه‌سازی با بَک‌پلین

لبه‌های برد مدار را با راهنماهای مسیر پلاستیکی قالب‌گیری‌شده رک C200 محلی هم‌راستا کنید. ماژول را کاملاً به داخل بلغزانید تا پین‌های پشتی هم‌راستا شده و به‌طور کامل در کانکتور بَک‌پلین درگیر شوند. پیچ‌های قفل‌کننده یکپارچه جلویی را محکم کنید تا مجموعه در برابر لرزش مداوم پنل صنعتی محافظت شود.

هم‌راستاسازی سیم‌کشی میدانی

تمام هادی‌های سیگنال گسسته 120 VAC باید به‌طور ایمن در ترمینال‌بلوک سازگار 36 موقعیتی TC-TBCH متصل شوند. برای کاهش تداخل الکترومغناطیسی متقابل، خطوط ورودی ولتاژ AC را در داکت‌های اختصاصی تابلو، جدا از کابل‌های آنالوگ کم‌ولتاژ یا خطوط ارتباطی، نگه دارید.

سؤالات متداول

وظیفه اصلی این ماژول در چارچوب کنترل چیست؟

این ماژول سیگنال‌های گسسته روشن/خاموش خارجی 120 VAC را از تجهیزات میدانی پایش کرده و وضعیت آن‌ها را به کنترلر مرکزی C200 ارسال می‌کند.

یک واحد منفرد چند کانال ایزوله دارد؟

این ماژول دارای 16 نقطه ورودی مجزا است و هر کانال به‌طور مستقل از کانال‌های دیگر ایزوله شده است.

برای اتصال کابل‌های میدانی به این واحد، به کدام ترمینال‌بلوک خاص نیاز است؟

این ماژول برای تکمیل ترمینال‌گذاری میدانی به مجموعه ترمینال‌بلوک 36 موقعیتی مدل TC-TBCH نیاز دارد.

حداکثر ولتاژ مجاز برای وضعیت ورودی خاموش چقدر است؟

 مدار ورودی برای تشخیص وضعیت حلقه خاموش مشخص شده است، مشروط بر اینکه ولتاژ از 20 V بیشتر نباشد.

آیا مهندسان می‌توانند تأخیر سیگنال یا پیکربندی فیلتر را تنظیم کنند؟

بله، تأخیرهای فیلتر خاموش به روشن (1 میلی‌ثانیه و 2 میلی‌ثانیه) و روشن به خاموش (9 میلی‌ثانیه و 18 میلی‌ثانیه) به‌صورت نرم‌افزاری قابل برنامه‌ریزی هستند.

چه سطحی از ایزولاسیون الکتریکی بین کانال‌های منفرد فراهم شده است؟

جداسازی گالوانیکی بین کانال‌ها در کارخانه آزمایش و تأیید شده است که به مدت 1 ثانیه 2546 VDC را تحمل می‌کند.

وزن خالص مجموعه سخت‌افزاری مستقل، بدون جعبه، چقدر است؟

وزن خالص ماژول سخت‌افزاری منفرد، بدون جعبه، دقیقاً 0.2 کیلوگرم است.

این واحد از گذرگاه پشتی 5 VDC منطقی چه مقدار جریان بار نیاز دارد؟

 مصرف جریان نامی در حالت پایدار از ریل منطقی 5 VDC برابر با 0.125 آمپر تعیین شده است.

در هنگام فعال‌سازی اولیه یا گذراهای اتصال کوتاه، چه اتفاقی برای جریان ورودی می‌افتد؟

این سخت‌افزار دارای جریان اوج اتصال کوتاه/هجومی 250 میلی‌آمپر است که طی 22 میلی‌ثانیه به کمتر از 37٪ کاهش می‌یابد.

آیا این سخت‌افزار با استانداردهای بین‌المللی ورودی IEC سازگار است؟

بله، مدارهای پایش ورودی با معیارهای عملکرد تعیین‌شده در استاندارد IEC نوع 1+ مطابقت دارند.
