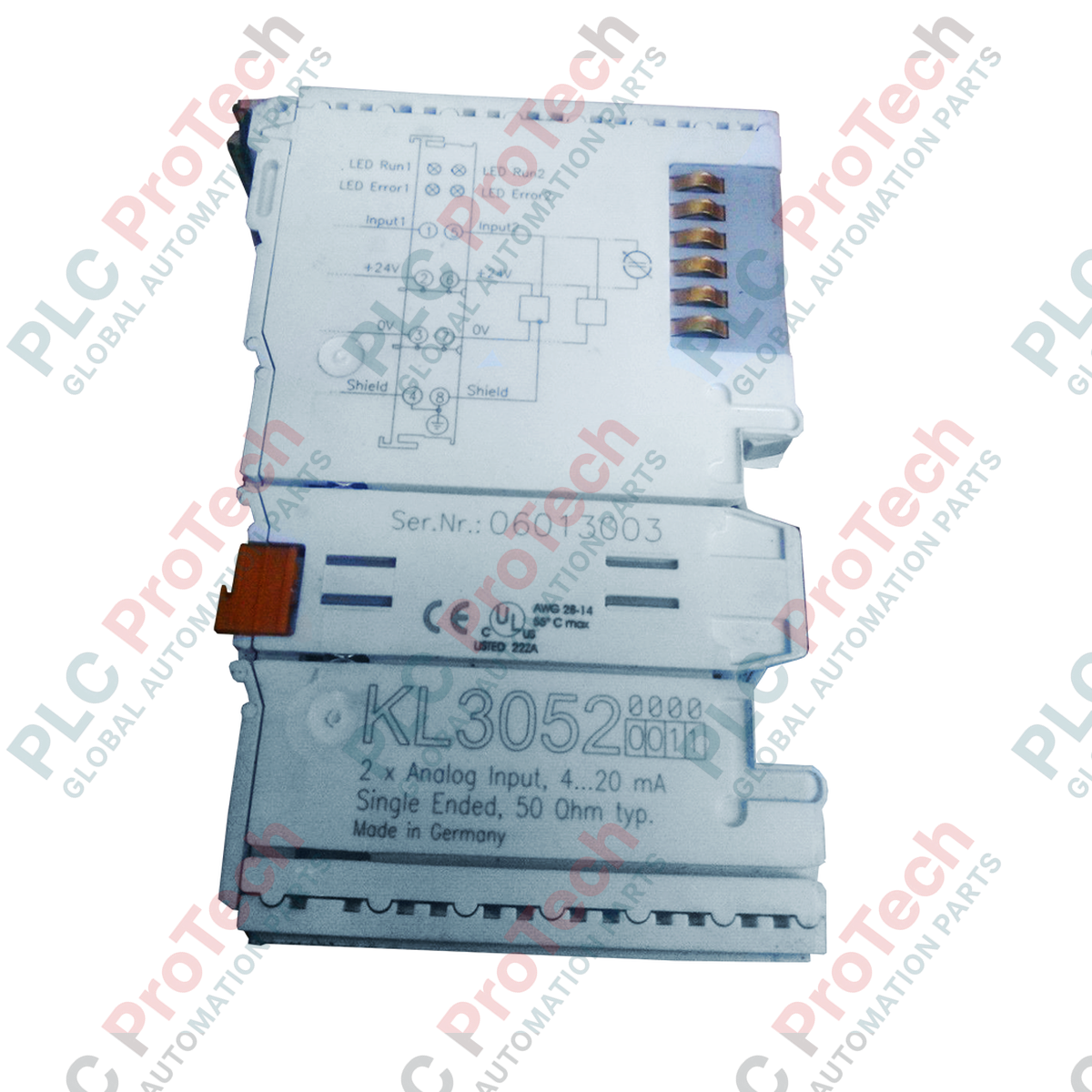

ترمینال ورودی آنالوگ ۲ کاناله و تغذیه‌شونده از حلقه Beckhoff KL3052 (۴ تا ۲۰ میلی‌آمپر)

مروری بر محصول

KL3052 (KL3052) یک ترمینال ورودی آنالوگ ۲ کاناله با عملکرد بالا است که برای سیستم ترمینال باس Beckhoff و پردازش سیگنال‌های استاندارد ۴ تا ۲۰ میلی‌آمپر طراحی شده است. این ماژول که با تمرکز بر بهره‌وری مهندسی شده، یک ترمینال تغذیه‌شونده از حلقه است؛ یعنی تغذیه لازم ۲۴ ولت DC سنسور را مستقیماً از طریق کنتاکت‌های برق تأمین می‌کند. این قابلیت با حذف نیاز به بلوک‌های توزیع برق جداگانه برای ترانسمیترها، سیم‌کشی فیلد را به‌طور چشمگیری ساده می‌کند. KL3052 با تفکیک‌پذیری ۱۲ بیتی، راهکاری ایدئال برای پایش سنسورهای فشار، سطح و دما در تصفیه آب، فرایندهای شیمیایی و اتوماسیون عمومی کارخانه است.

مهندسی عملکرد و منطق تغذیه

Beckhoff KL3052 برای اندازه‌گیری دقیق جریان با زمان تبدیل سریع، تقریباً ۱ تا ۲ میلی‌ثانیه، از فناوری تک‌سر استفاده می‌کند. از آنجا که ماژول تغذیه سنسور را یکپارچه کرده است، به‌عنوان منبع تغذیه حلقه جریان ۴–۲۰ میلی‌آمپر عمل می‌کند. مدار داخلی شامل یک شنت کم‌امپدانس (۸۰ Ω + ۰٫۷ V) است و در برابر ولتاژهای گذرای حداکثر ۳۵ V محافظت می‌شود. این ترمینال نیز مانند تمام ترمینال‌های باس Beckhoff، دارای ایزولاسیون الکتریکی ۵۰۰ V بین سیگنال‌های فیلد و K-bus است؛ بنابراین نویز الکتریکی موضعی یا خطاهای اتصال به زمین به PLC مرکزی یا کوپلر باس منتقل نمی‌شوند.

مشخصات فنی

پرسش‌های متداول فنی

مزیت ترمینال «تغذیه‌شونده از حلقه» با تغذیه سنسور چیست؟

در یک حلقه جریان استاندارد، معمولاً برای به‌کار انداختن سیگنال ۴–۲۰ میلی‌آمپر سنسور به منبع تغذیه خارجی نیاز است. KL3052 این ولتاژ ۲۴ VDC را به‌صورت داخلی تأمین می‌کند. این کار تعداد سیم‌های متصل به فیلد و تراکم قطعات در تابلو کنترل را کاهش می‌دهد و در نتیجه هزینه نصب کمتر و نقاط خرابی کمتری ایجاد می‌شود.

داده‌ها در تصویر فرایند PLC چگونه نمایش داده می‌شوند؟

سیگنال اندازه‌گیری‌شده ۴–۲۰ میلی‌آمپر در تصویر فرایند به‌صورت ۲ × داده ۱۶ بیتی نگاشت می‌شود. اگرچه تفکیک‌پذیری ۱۲ بیتی است، داده‌ها معمولاً به‌گونه‌ای قالب‌بندی می‌شوند که ۴ میلی‌آمپر متناظر با یک مقدار دیجیتال مشخص (برای مثال ۰ یا یک آفست استاندارد) و ۲۰ میلی‌آمپر متناظر با مقدار حداکثر باشد؛ این امر مقیاس‌بندی را در TwinCAT یا سایر محیط‌های برنامه‌نویسی آسان می‌کند.

آیا KL3052 می‌تواند قطعی سیم را تشخیص دهد؟

بله. از آنجا که این ماژول بر اساس مقیاس «صفر زنده» ۴–۲۰ میلی‌آمپر کار می‌کند، هر سیگنالی که به‌طور محسوسی کمتر از ۴ میلی‌آمپر باشد (معمولاً نزدیک به ۰ میلی‌آمپر)، بلافاصله توسط PLC به‌عنوان قطعی سیم یا خرابی سنسور شناسایی می‌شود و ایمنی عملکردی سیستم افزایش می‌یابد.

راهنمای مهندسی فیلد و نصب

• یکپارچگی کنتاکت‌های برق: از آنجا که KL3052 توان سنسور را از کنتاکت‌های برق داخلی ترمینال دریافت می‌کند، اطمینان حاصل کنید ترمینال قبلی در مجموعه (معمولاً یک کوپلر باس یا ترمینال تغذیه‌ای مانند KL9100) با ۲۴ VDC پایدار تغذیه می‌شود.

• شیلدینگ: برای حفظ دقت اندازه‌گیری ±۰٫۳٪، از کابل‌های شیلددار برای حلقه‌های جریان استفاده کنید. شیلد باید با استفاده از بست‌های شیلد Beckhoff به زمین عملکردی (FE) متصل شود تا اثر تداخل‌های فرکانس بالا کاهش یابد.

• مدیریت حرارتی: هنگام نصب چندین ماژول KL3052 در کنار یکدیگر، اطمینان حاصل کنید که تابلو از همرفت کافی برخوردار است. اگرچه این ماژول بهره‌وری بالایی دارد، جریان تغذیه ترکیبی سنسورها در چندین حلقه می‌تواند گرمای موضعی ایجاد کند.

مزایای مهندسی

KL3052 برای پروژه‌های صنعتی B2B یک «اسب کاری» محسوب می‌شود و طراحی مقاومی دارد که با استاندارد EN 60068-2-6 برای مقاومت در برابر ارتعاش و شوک مطابقت دارد. گستره وسیع تأییدیه‌های جهانی آن، از جمله CE، UL، Ex (برای مناطق خطرناک) و GL (برای کاربردهای دریایی)، این محصول را به گزینه‌ای چندمنظوره برای پروژه‌های بین‌المللی تبدیل می‌کند. Beckhoff با یکپارچه‌سازی تغذیه سنسور و ارائه دیجیتال‌سازی سریع ۱۲ بیتی در فریمی با عرض ۱۲ میلی‌متر، راهکاری فراهم کرده است که تراکم تابلو را بدون کاهش عملکرد فنی یا وضوح تشخیصی به حداکثر می‌رساند.
