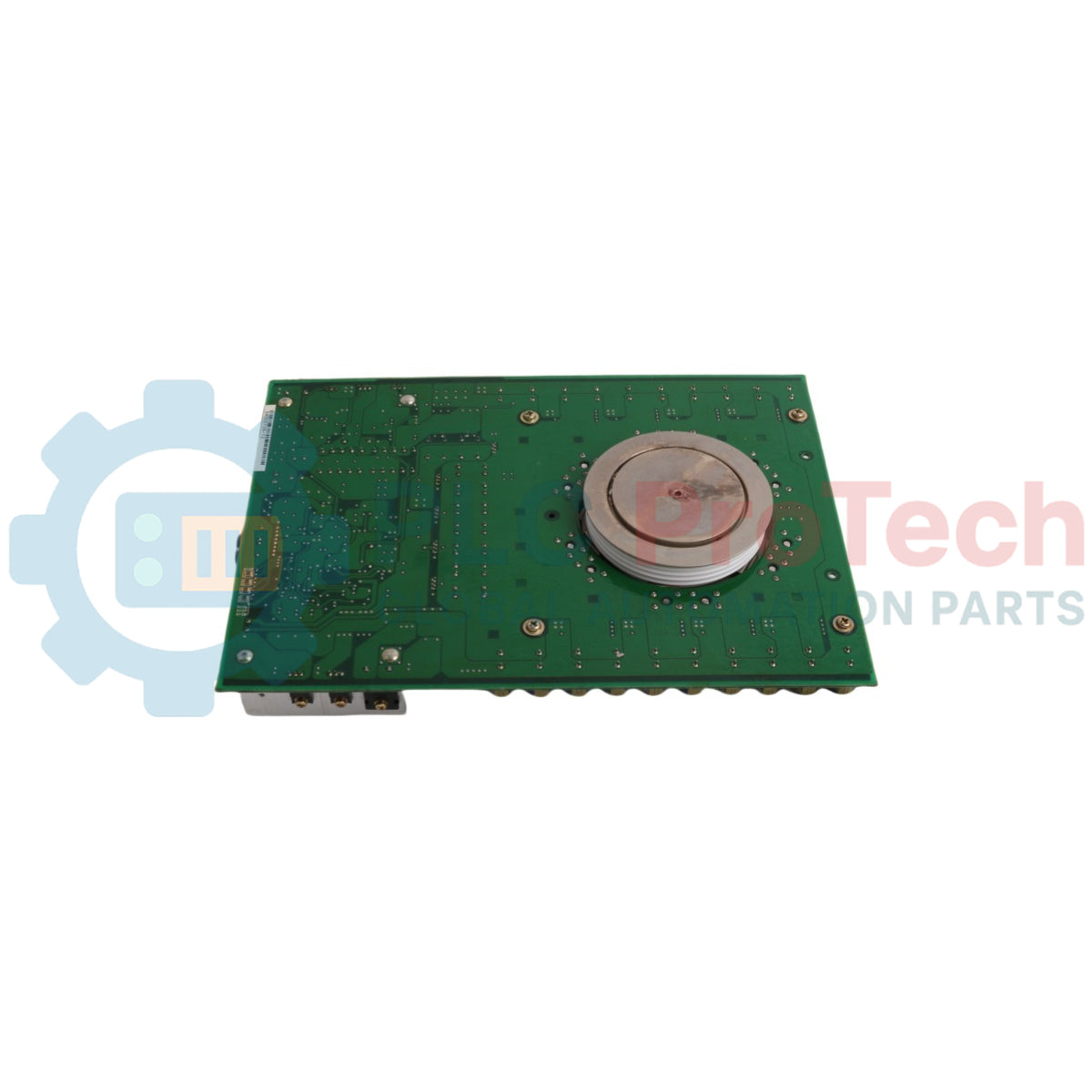

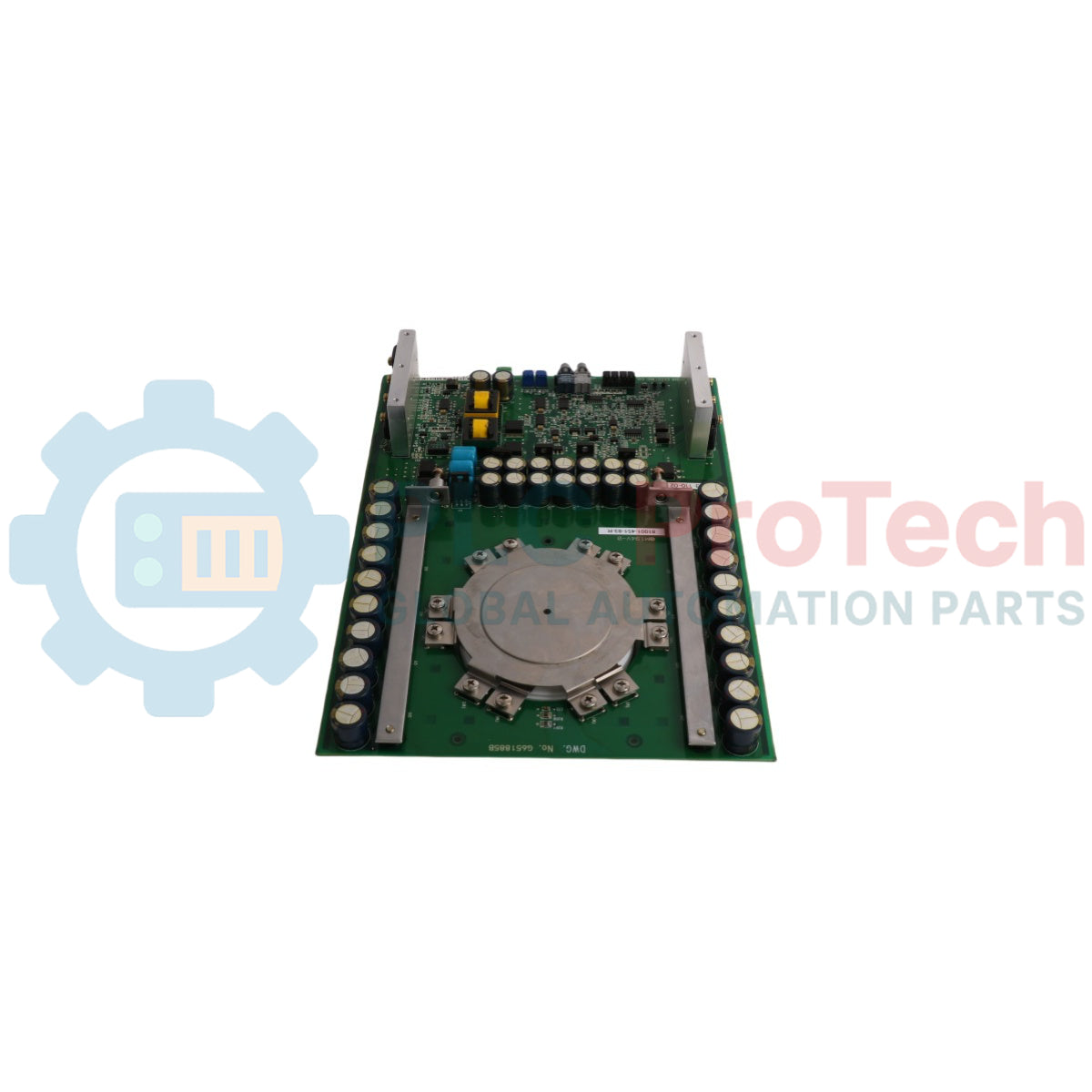

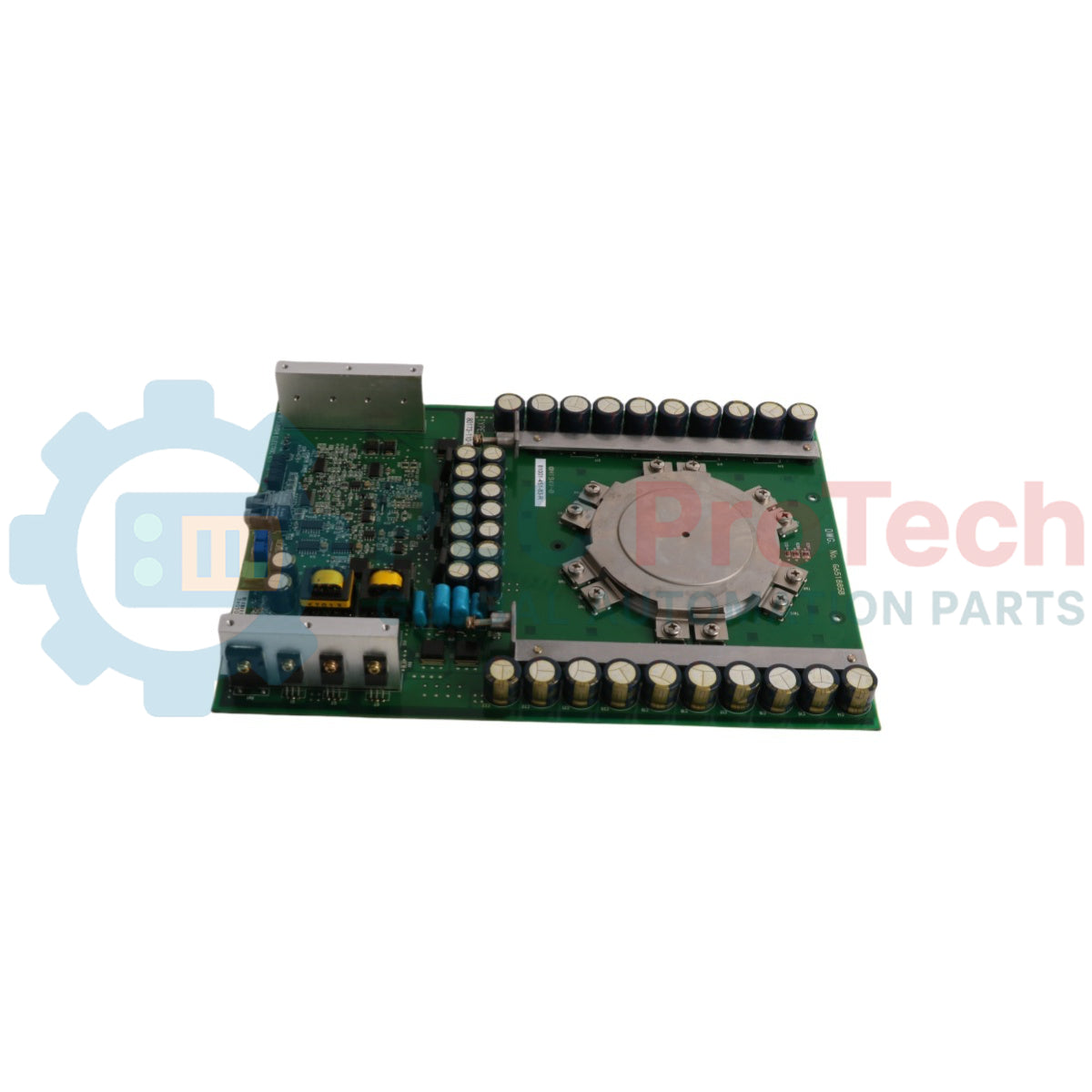

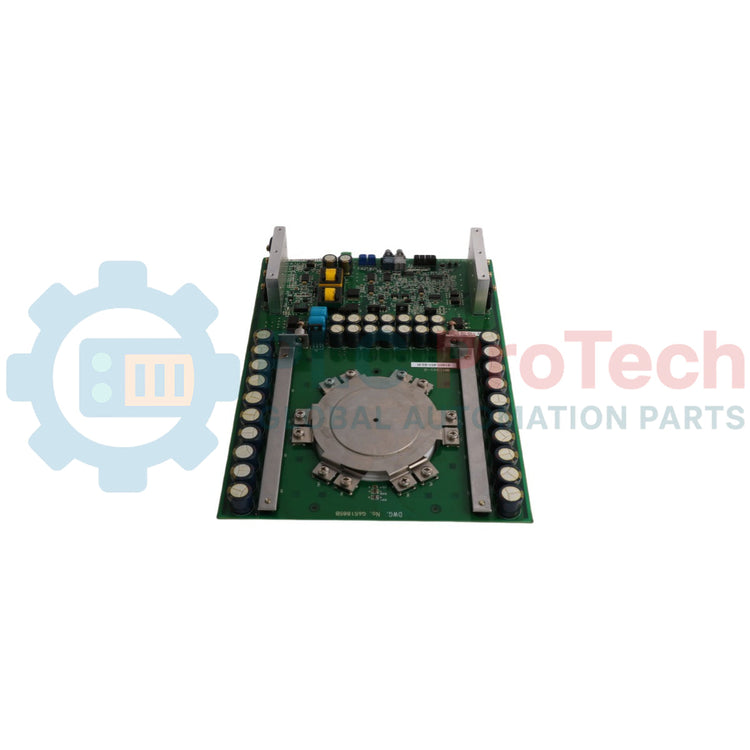

برد تریستور Mitsubishi مدل 80173-110-02-3 GU-D15

Q: کارکرد اصلی برد Mitsubishi 80173-110-02-3 چیست؟

این برد بهعنوان یک ماژول کنترل تریستور طراحی شده است که برای تنظیم توان در راهاندازهای نرم موتورهای AC، سیستمهای گرمایشی و کاربردهای درایو PowerFlex 7000 استفاده میشود.

Q: چه نوع سیگنالهای کنترلی با این برد تریستوری سازگار هستند؟

این ماژول سیگنالهای کنترلی 4–20 mA یا 0–10 V DC را برای مدولاسیون توان میپذیرد.

SKU Allen Bradley 80173-110-02-3

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Mitsubishi Electric
شماره محصول: Allen Bradley 80173-110-02-3
کشور سازنده:ژاپن
نوع محصول: برد تریستور
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 380g
ابعاد: ۲۵٫۱ سانتی‌متر x ۱۹ سانتی‌متر x ۲٫۶ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Mitsubishi 80173-110-02-3 یک برد تریستور GU-D15 است که برای کنترل دقیق توان در کاربردهای صنعتی سنگین طراحی شده است. این ماژول به‌عنوان یکی از اجزای حیاتی سیستم‌های PowerFlex 7000 عمل می‌کند و سوئیچینگ و تنظیم کارآمد توان را در محیط‌های الکتریکی چالش‌برانگیز ممکن می‌سازد.

80173-110-02-3 از فناوری نیمه‌رسانای مقاوم برای مدیریت تأمین توان AC استفاده می‌کند. این برد تریستور با ولتاژ ایزولاسیون 2500 V AC و پشتیبانی از سیگنال‌های کنترلی متنوع، عملکردی قابل‌اعتماد را در سیستم‌های کنترل موتور، گرمایش و آماده‌سازی توان تضمین می‌کند.

ویژگی‌ها

مجهز به قطعات تریستور با کارایی بالا برای تنظیم کارآمد توان.
پشتیبانی از طیف گسترده‌ای از سیگنال‌های کنترلی، ازجمله 4–20 mA و 0–10 V DC.
دارای رده‌بندی بالای ولتاژ ایزولاسیون برای محافظت از مدارهای کنترلی در برابر بارهای پرتوان.
طراحی‌شده برای سازگاری با راه‌اندازهای نرم موتور AC و کنترل‌کننده‌های سرعت.

کاربردها

راه‌اندازهای نرم موتور AC و کنترل‌کننده‌های سرعت.
سیستم‌های گرمایش صنعتی.
سیستم‌های کنترل روشنایی.
سیستم‌های اصلاح ضریب توان.
سیستم‌های درایو PowerFlex 7000.

مشخصات فنی

پارامتر	مشخصات
سازنده	Mitsubishi
مدل محصول	80173-110-02-3
نوع برد	برد تریستور GU-D15
ولتاژ ورودی	100–480 V AC
جریان خروجی	15–25 A
ولتاژ ایزولاسیون	2500 V AC
سیگنال کنترلی	4–20 mA / 0–10 V DC
ولتاژ تحریک گیت	3–12 V DC
جریان تحریک گیت	50–150 mA
دمای کار	-20 degC تا +60 degC
دمای نگهداری	-40 degC تا +85 degC
کد تعرفه	8537101190
کشور سازنده	ژاپن

راهنمای نصب

اطمینان حاصل کنید که برد تریستور در محفظه‌ای با تهویه مناسب نصب شده باشد تا دمای کار در محدوده مشخص‌شده -20 degC تا +60 degC حفظ شود.
پیش از روشن‌کردن دستگاه، بررسی کنید که همه اتصالات ولتاژ ورودی با رده‌بندی 100–480 V AC مطابقت داشته باشند.
برای جلوگیری از تداخل EMI، فاصله مناسب بین سیم‌کشی سیگنال‌های کنترلی و خطوط برق ولتاژبالا را حفظ کنید.
اطمینان حاصل کنید که واحد برای مقاومت در برابر شوک مکانیکی و لرزش، به‌طور ایمن روی سطح نصب محکم شده باشد.
بررسی کنید که قطبیت سیگنال کنترلی (4–20 mA یا 0–10 V DC) مطابق الزامات رابط سیستم به‌درستی پیکربندی شده باشد.

FAQ

کارکرد اصلی برد Mitsubishi 80173-110-02-3 چیست؟

این برد به‌عنوان یک ماژول کنترل تریستور طراحی شده است که برای تنظیم توان در راه‌اندازهای نرم موتورهای AC، سیستم‌های گرمایشی و کاربردهای درایو PowerFlex 7000 استفاده می‌شود.

چه نوع سیگنال‌های کنترلی با این برد تریستوری سازگار هستند؟

این ماژول سیگنال‌های کنترلی 4–20 mA یا 0–10 V DC را برای مدولاسیون توان می‌پذیرد.

مقدار نامی ولتاژ ایزولاسیون این دستگاه چقدر است؟

این دستگاه دارای ولتاژ نامی ایزولاسیون 2500 V AC است.

محدوده دمای عملیاتی توصیه‌شده برای این ماژول چیست؟

این ماژول برای کار در دمای -20 degC تا +60 degC طراحی شده است.
