اینورتر سری FR-A800، مدل Mitsubishi Electric FR-A840-01800-2-60

توضیحات

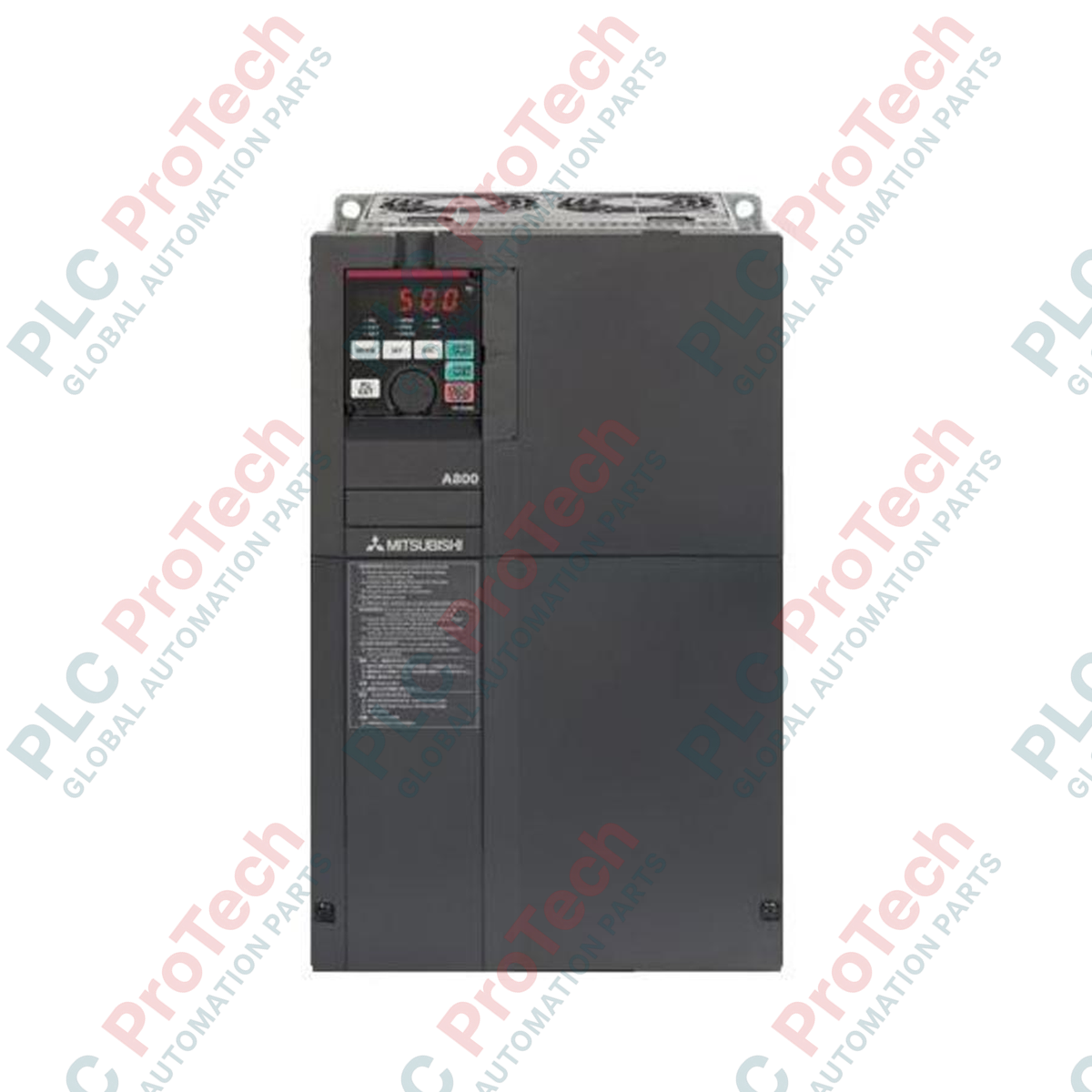

مدل Mitsubishi Electric FR-A840-01800-2-60 که برای ارائه کنترل دقیق سرعت و گشتاور در محیط‌های سنگین و demanding طراحی شده است، یک درایو فرکانس متغیر با عملکرد بالا از سری پرچم‌دار FR-A800 محسوب می‌شود. این مدل استاندارد با طراحی کلاس ۴۰۰ ولت، از عملکرد چندرده‌ای پشتیبانی می‌کند و جریان نامی اینورتر آن در حالت کار بسیار سبک (SLD)، ۱۸۰ آمپر است. پوشش محافظ 3C2 برد مدار، با محافظت از قطعات الکترونیکی حساس در برابر گازهای خورنده و رطوبت، قابلیت اطمینان عملیاتی بالایی فراهم می‌کند و این واحد مستحکم ۴۸ کیلوگرمی را برای زیرساخت‌های حیاتی و محیط‌های تولیدی ایده‌آل می‌سازد.

ویژگی‌ها

• معماری چندرده‌ای: با ارائه چهار رده کاری متمایز (SLD، LD، ND و HD)، تطبیق توان را برای نیازهای خاص بارهای صنعتی بهینه می‌کند.
• پوشش محافظ برد مدار: مطابق با مشخصات IEC 60721-3-3 کلاس 3C2 است و از قطعات الکترونیکی داخلی در برابر آلاینده‌های صنعتی محافظت می‌کند.
• کنترل برداری واقعی بدون حسگر (RSV): کنترل پویا و دقیق سرعت و گشتاور را بدون نیاز به فیدبک انکودر خارجی ارائه می‌دهد.
• عملکردهای ایمنی جامع: دارای مدار توقف اضطراری دومسیره داخلی، مطابق با EN ISO 13849-1 رده ۳/PLd و IEC 60204-1.
• صرفه‌جویی پیشرفته در انرژی: با استفاده از کنترل تحریک بهینه، مصرف برق موتور را در بارهای متغیر به حداقل می‌رساند.

کاربردها

• تأسیسات پمپ آب با ظرفیت بالا و فن‌های تهویه.
• جابجایی مواد سنگین، جرثقیل‌ها و واحدهای بالابر دروازه‌ای.
• خطوط اکستروژن، میکسرها و سانتریفیوژهای صنعتی.
• سیستم‌های نقاله پیچیده که به همگام‌سازی دقیق سرعت نیاز دارند.

مشخصات فنی

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

هنگام ارتقای تأسیسات قدیمی سری FR-A740 به مدل FR-A840-01800-2-60، حتماً فاصله فیزیکی لازم را دوباره بررسی کنید، زیرا ابعاد شاسی سری A800 به‌دلیل مسیرهای به‌روزشده کانال‌های خنک‌کاری اندکی متفاوت است. پیکربندی «-2-60» نشان‌دهنده انواع خاص ترمینال‌های کنترلی استاندارد در بازارهای کانادا است. برای نگاشت خودکار رجیسترهای پارامتر از واحد قدیمی، از نرم‌افزار Mitsubishi FR Configurator2 استفاده کنید تا زمان توقف برای تنظیمات فیزیکی کاهش یابد.

مشکلات کاربردی و نکات مهندسی

کارکرد درایو فرکانس متغیر تحت پروفایل 180A SLD (کار سبک ویژه) برای تأسیسات با گشتاور راه‌اندازی پایین، مانند فن‌های گریز از مرکز، ایده‌آل است. بااین‌حال، این پیکربندی حد اضافه‌بار را به ۱۱۰٪ برای ۶۰ ثانیه محدود می‌کند. تلاش برای راه‌اندازی بارهای با اینرسی بالا، مانند پمپ‌های جابجایی مثبت یا سنگ‌شکن‌ها، با رده SLD می‌تواند باعث تریپ‌های متناوب اضافه‌جریان (E.OC1 یا E.OC2) شود. برای کاربردهای با گشتاور بالا، درایو باید تحت پروفایل‌های کار عادی (115A / اضافه‌بار ۱۵۰٪) یا کار سنگین (96A / اضافه‌بار ۲۰۰٪) برنامه‌ریزی و سیم‌کشی شود.

نکات راه‌اندازی و سیم‌کشی

از آنجا که این درایو فرکانس متغیر فاقد هادی‌های آبکاری‌شده داخلی استاندارد است، برای جلوگیری از اکسیداسیون یا داغ‌شدن بیش‌ازحد ترمینال، اطمینان حاصل کنید همه اتصالات ترمینال‌های توان بالا دقیقاً مطابق مشخصات گشتاور درج‌شده در دفترچه راهنما و مشخصات سازنده اصلی سفت شده‌اند. از کابل‌های شیلددار متقارن موتور (۳‌فاز + زمین) استفاده کنید و برای به حداقل رساندن نویز الکترومغناطیسی فرکانس بالا که به خطوط ابزار دقیق آنالوگ مجاور منتشر می‌شود، روی صفحه گلند فلزی کابل یک اتصال زمین مستحکم ۳۶۰‌درجه ایجاد کنید.

راهنمای نصب

1. 1 درایو سنگین ۴۸ کیلوگرمی را به‌صورت عمودی روی یک پنل فولادی صاف و غیرقابل‌اشتعال نصب کنید. برای اطمینان از جریان هوای آزاد، حداقل فاصله خنک‌کاری ۱۰۰ میلی‌متر در بالا و پایین دستگاه و ۵۰ میلی‌متر فاصله افقی از تجهیزات مجاور حفظ کنید.
2. 2 خطوط برق AC سه‌فاز ورودی را به R/L1، S/L2 و T/L3 وصل کنید. اطمینان یابید ترتیب فاز با استانداردهای آیین‌نامه‌ای محل نصب مطابقت دارد.
3. 3 سیم‌کشی شیلددار موتور را مستقیماً به ترمینال‌های خروجی U، V و W هدایت کنید. برق AC شبکه را به این ترمینال‌های خروجی وصل نکنید، زیرا این کار ماژول‌های IGBT را برای همیشه از بین می‌برد.
4. 4 با اتصال مستقیم هادی زمین سیستم به ترمینال PE اتصال زمین درایو فرکانس متغیر، یک اتصال زمین مستحکم با امپدانس پایین ایجاد کنید.
5. 5 برق را روشن کنید و پارامترهای اساسی (Pr. 1 تا Pr. 9) را مطابق پلاک مشخصات موتور پیکربندی کنید. برای بهینه‌سازی الگوریتم‌های کنترل برداری، عملیات تیونینگ خودکار آفلاین موتور را اجرا کنید.
