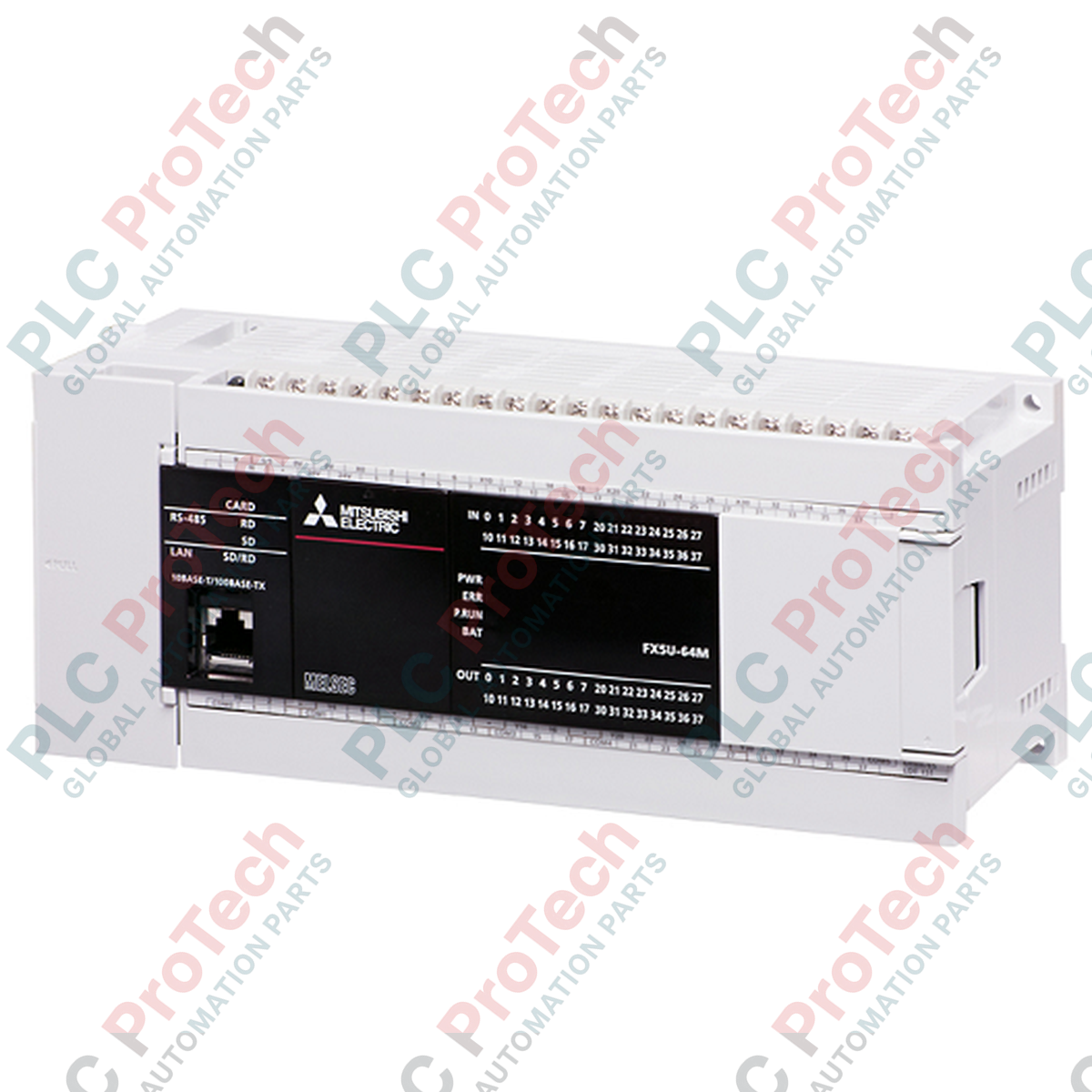

ماژول CPU سری MELSEC iQ-F مدل FX5U-64MT/ESS از Mitsubishi Electric

Q: تفاوت بین FX5U-64MT/ES و FX5U-64MT/ESS چیست؟

مدل FX5U-64MT/ES دارای خروجیهای ترانزیستوری سینک (سوئیچ به زمین/0V) است، در حالی که مدل FX5U-64MT/ESS دارای خروجیهای ترانزیستوری سورس (سوئیچ به +24V) است.

Q: برای FX5U-64MT/ESS از کدام نرمافزار برنامهنویسی استفاده میشود؟

این ماژول به نرمافزار GX Works3 نیاز دارد که بخشی از مجموعه MELSOFT iQ Works است.

SKU FX5U-64MT/ESS

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Mitsubishi Electric
شماره محصول: FX5U-64MT/ESS
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول‌های CPU PLC کامپکت
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1000g
ابعاد: ۱۵۰ میلی‌متر × ۱۱۰ میلی‌متر × ۹۵ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

با یکپارچه‌سازی کنترل پربازده و اتصال صنعتی داخلی، Mitsubishi Electric FX5U-64MT/ESS به‌عنوان واحد پردازشی اصلی در محدوده PLCهای کامپکت MELSEC iQ-F عمل می‌کند. این کنترلر با پردازش پرسرعت و ظرفیت قدرتمند، برای مدیریت توالی‌های پیچیده اتوماسیون طراحی شده است. این دستگاه با مجهز بودن به ۳۲ ورودی دیجیتال (۲۴ ولت DC، سینک/سورس) و ۳۲ خروجی دیجیتال (ترانزیستور، سورس)، تراکم بالای ورودی/خروجی فیزیکی را در ابعادی کامپکت فراهم می‌کند. کاربران از اترنت داخلی، ارتباط سریال RS-485 و ورودی/خروجی آنالوگ یکپارچه بهره‌مند می‌شوند و در نتیجه نیاز به ماژول‌های توسعه کمکی در سیستم‌های صنعتی متوسط به حداقل می‌رسد.

ویژگی‌ها

اجرای پرسرعت: سرعت پردازش ۳۴ نانوثانیه برای دستورالعمل‌های پایه، اجرای پاسخ‌گوی سیستم را تضمین می‌کند.
پورت اترنت تعبیه‌شده: از CC-Link IE Field Basic، Modbus/TCP و ارتباطات مستقیم سوکت پشتیبانی می‌کند.
پورت RS-485 داخلی: امکان اتصال بی‌وقفه به حداکثر ۱۶ اینورتر Mitsubishi یا دستگاه‌های Modbus/RTU را فراهم می‌کند.
ورودی/خروجی آنالوگ یکپارچه: دارای ورودی آنالوگ داخلی ۲کاناله (۰ تا ۱۰ ولت DC) و خروجی آنالوگ ۱کاناله (۰ تا ۱۰ ولت DC) است.
موقعیت‌یابی مبتنی بر سخت‌افزار: دارای خروجی پالس ۴محوره (تا ۲۰۰ kpps) برای کاربردهای کنترل دقیق حرکت است.
شیار کارت SD: از کارت‌های استاندارد SD/SDHC برای پشتیبان‌گیری از برنامه، ثبت داده‌ها و به‌روزرسانی آسان سفت‌افزار پشتیبانی می‌کند.

کاربردها

سیستم‌های برداشت و قراردادن چندمحوره و ماشین‌آلات بسته‌بندی.
کنترل ایستگاه‌های پمپاژ، سیستم‌های تصفیه آب و محفظه‌های محیطی.
سیستم‌های جابه‌جایی خودکار مواد، شبکه‌های انتقال و سیستم‌های مرتب‌سازی.
سیستم‌های کنترل توزیع‌شده HVAC و پایش تأسیسات.

جدول مشخصات فنی

پارامتر	مقدار / مشخصات
تولیدکننده	Mitsubishi Electric
شماره مدل	FX5U-64MT/ESS
سری محصول	سری MELSEC iQ-F (FX5U)
نقاط ورودی	۳۲ نقطه
نوع ورودی	۲۴ ولت DC (سینک / سورس)
نقاط خروجی	۳۲ نقطه
نوع خروجی	ترانزیستور (سورس)
ولتاژ تغذیه	۱۰۰ تا ۲۴۰ ولت AC (+۱۰٪ / -۱۵٪)، ۵۰/۶۰ هرتز
مصرف برق	۴۵ وات
حافظه برنامه	۶۴ هزار گام (حافظه فلش)
ارتباطات داخلی	اترنت (۱ پورت)، RS-485 (۱ پورت)
ورودی‌های آنالوگ داخلی	۲ کانال (۰ تا ۱۰ ولت DC)
خروجی آنالوگ داخلی	۱ کانال (۰ تا ۱۰ ولت DC)
دمای کاری	-۲۰ تا ۵۵ درجه سانتی‌گراد (بدون یخ‌زدگی)
وزن حمل (محاسبه‌شده)	۱٫۰۰ کیلوگرم
ابعاد بسته‌بندی (محاسبه‌شده)	۱۵۰ میلی‌متر × ۱۱۰ میلی‌متر × ۹۵ میلی‌متر

اتصالات و رابط‌ها

بخش ترمینال	اختصاص سیگنال / عملکرد
ترمینال‌های برق	L (فاز)، N (نول)، ارت حفاظتی (زمین)
ورودی‌های دیجیتال (X0 - X37)	ترمینال S/S پیکربندی سینک یا سورس را تعیین می‌کند. تحریک ۲۴ ولت DC.
خروجی‌های دیجیتال (Y0 - Y37)	+V (ورودی منبع تغذیه خارجی)، COM (مسیر منفی مشترک برای خروجی‌های سورس)
ورودی آنالوگ داخلی	V1+، V2+، V- (زمین مشترک برای هر دو کانال)
خروجی آنالوگ داخلی	V+، V- (کانال خروجی ولتاژ)

مدل‌های جایگزین و سازگاری

FX5U-64MT/ESS به‌عنوان مسیر ارتقای مدرن برای تأسیسات قدیمی FX3U-64MT/ESS عمل می‌کند. اگرچه جای سوراخ‌های نصب و نرم‌افزار برنامه‌نویسی (با انتقال از GX Works2 به GX Works3) متفاوت است، براکت‌های تبدیل مکانیکی و ابزار ترجمه GX Works3 تلاش لازم برای مهاجرت را به حداقل می‌رسانند. حتماً قطبیت خروجی را بررسی کنید: مدل /ESS دارای خروجی‌های ترانزیستوری سورس است، درحالی‌که مدل /ES دارای خروجی‌های ترانزیستوری سینک است.

مشکلات کاربردی و نکات مهندسی

هنگام قطع‌وصل بارهای القایی مانند شیرهای سلونوئیدی DC یا رله‌ها با استفاده از خروجی‌های ترانزیستوری، همیشه یک دیود حفاظت در برابر اضافه‌ولتاژ را به‌صورت خارجی موازی با بار نصب کنید. بارگذاری ترمینال خروجی ترانزیستوری بیش از ۰٫۵ آمپر می‌تواند باعث آسیب سخت‌افزاری داخلی شود. توجه داشته باشید که ورودی‌ها و خروجی‌های آنالوگ داخلی ایزوله نیستند؛ اگر مسیر کابل‌ها خارج از تابلو کنترل محلی امتداد دارد، استفاده از ایزولاتورهای خارجی سیگنال اکیداً توصیه می‌شود.

نکات راه‌اندازی و سیم‌کشی

خط ارتباطی RS-485 داخلی از یک ترمینال فنری ۳ پین استفاده می‌کند. برای جلوگیری از بازتاب سیگنال، همیشه مقاومت پایانه‌ای (داخلی و قابل انتخاب با کلید) را در هر دو انتهای فیزیکی بخش شبکه RS-485 فعال کنید. اطمینان حاصل کنید خط SG (زمین سیگنال) در تمام گره‌ها به‌درستی متصل است تا ولتاژهای حالت مشترک پایدار بمانند.

راهنمای نصب

هشدار مهم: پیش از انجام هرگونه فعالیت نصب، سیم‌کشی ترمینال یا تعمیر و نگهداری، منبع تغذیه اصلی AC ورودی به محفظه را کاملاً ایزوله و بی‌برق کنید. انجام ندادن این کار کارکنان فنی را در معرض ولتاژهای خطرناک و خطر برق‌گرفتگی شدید قرار می‌دهد.

1

ماژول CPU را روی ریل DIN استاندارد ۳۵ میلی‌متری یا مستقیماً با پیچ‌های نصب روی صفحه پشتی کابینت نصب کنید و برای دفع بهینه گرما، از عمودی بودن صحیح آن اطمینان حاصل کنید.

2

ترمینال ارت حفاظتی را مستقیماً با استفاده از یک هادی کم‌امپدانس با سطح مقطع حداقل ۲٫۰ میلی‌متر مربع به شینه اصلی اتصال زمین داخل تابلو وصل کنید.

3

خط برق AC (۱۰۰ تا ۲۴۰ ولت AC) را با استفاده از سرسیم‌های توصیه‌شده وصل کنید و دقت داشته باشید کابل‌های سیگنال از خطوط توزیع توان بالا جدا باشند.

FAQ

تفاوت بین FX5U-64MT/ES و FX5U-64MT/ESS چیست؟

مدل FX5U-64MT/ES دارای خروجی‌های ترانزیستوری سینک (سوئیچ به زمین/0V) است، در حالی که مدل FX5U-64MT/ESS دارای خروجی‌های ترانزیستوری سورس (سوئیچ به +24V) است.

برای FX5U-64MT/ESS از کدام نرم‌افزار برنامه‌نویسی استفاده می‌شود؟

این ماژول به نرم‌افزار GX Works3 نیاز دارد که بخشی از مجموعه MELSOFT iQ Works است.

آیا این مدل از پردازش مستقیم سیگنال آنالوگ پشتیبانی می‌کند؟

بله. این مدل دارای 2 ورودی آنالوگ یکپارچه (0-10 V DC) و 1 خروجی آنالوگ (0-10 V DC) است و به ماژول‌های آنالوگ اضافی نیاز ندارد.

حداکثر قابلیت توسعه ورودی/خروجی دیجیتال این کنترلر چقدر است؟

ماژول CPU از حداکثر 256 نقطه ورودی/خروجی دیجیتال محلی پشتیبانی می‌کند که هنگام استفاده از معماری شبکه CC-Link IE Field Basic می‌توان آن را تا 512 نقطه افزایش داد.
