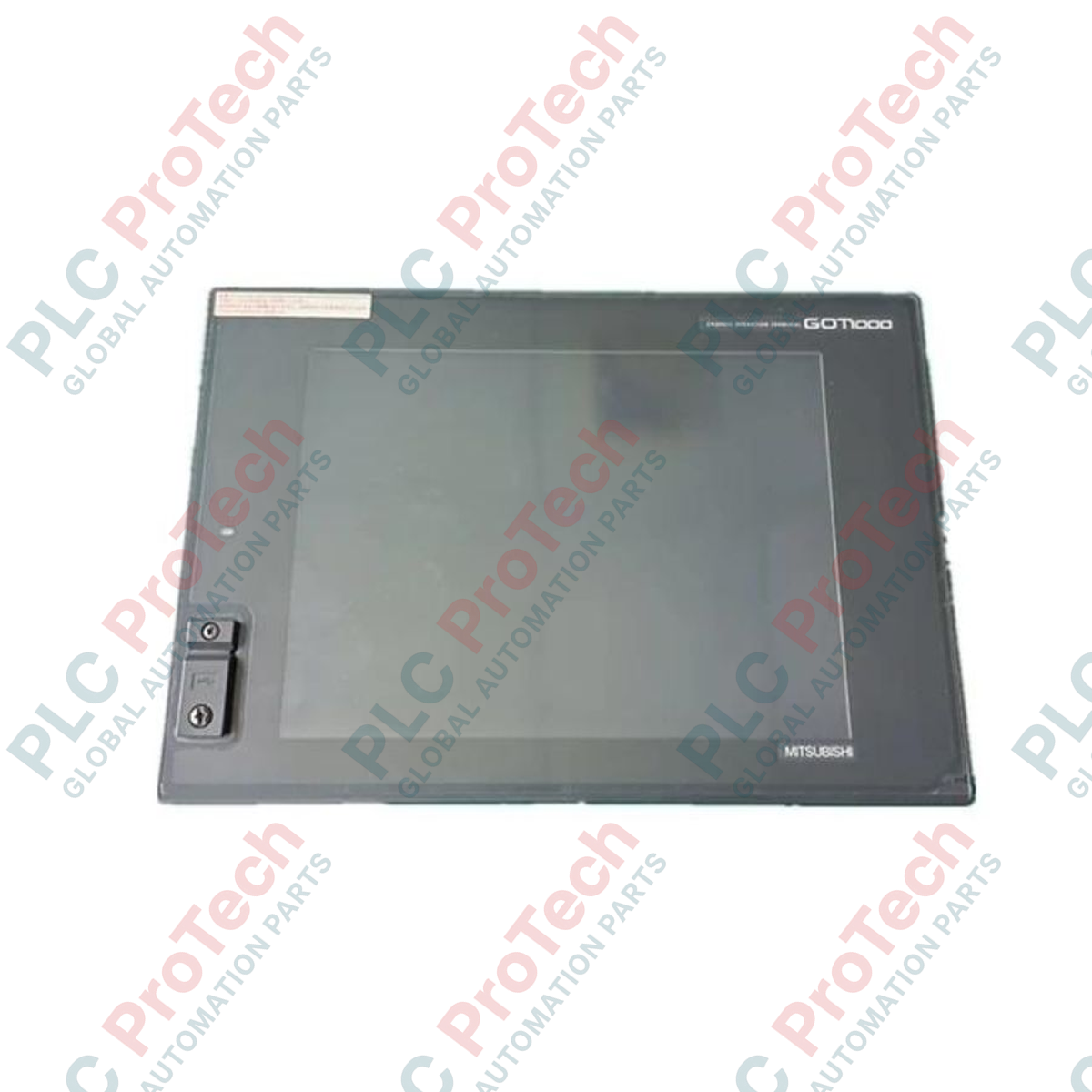

پنل لمسی HMI میتسوبیشی الکتریک GT1575-STBA از سری GOT1000

Q: چگونه به پیکربندی سیستم و منوهای کاربردی این پنل دسترسی پیدا میکنید؟

برق دستگاه را وصل کنید و در طول فرایند راهاندازی، گوشه بالای سمت چپ پنل نمایشگر را لمس کنید تا مقداردهی اولیه متوقف شده و وارد صفحه ابزارهای سیستمی GOT شوید.

Q: اگر مختصات لمس جابهجا شده یا لمسها پاسخ نمیدهند، چه باید کرد؟

بررسی کنید ترمینال اتصال بدنه (FG) با استفاده از کابلکشی حداقل 2 mm2 بهطور ایمن به اتصال زمین کلاس D متصل شده باشد. اگر اتصال زمین مناسب است، به منوی ابزارهای کاربردی بروید و روال کالیبراسیون همراستاسازی صفحه لمسی را اجرا کنید.

Q: آیا این مدل بهصورت پیشفرض از ارتباط مستقیم اترنت پشتیبانی میکند؟

مدل پایه GT1575-STBA به رابطهای سریال RS-232 و RS-422/485 متکی است. برای اتصال اترنت، باید یک کارت رابط ارتباطی شبکه اختیاری را در یکی از شکافهای توسعه پشتی دستگاه نصب کنید.

SKU GT1575-STBA

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Mitsubishi Electric
شماره محصول: GT1575-STBA
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پنل‌های لمسی رابط کاربری انسان و ماشین
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 4000g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Mitsubishi Electric GT1575-STBA که به‌عنوان یک رابط بصری با وضوح بالا در شبکه‌های صنعتی خودکار عمل می‌کند، با معماری نمایشگر پربازده خود قابلیت‌های قدرتمندی برای کنترل اپراتور ارائه می‌دهد. این رابط انسان‌ـ‌ماشین ۱۰٫۴ اینچی SVGA که بخشی از پلتفرم باسابقه GOT1000 است، پارامترهای فنی و گرافیک‌های ماشین را با وضوح بالا و به کمک پنل LCD رنگی TFT با ۶۵٬۵۳۶ رنگ نمایش می‌دهد. این دستگاه به حافظه فلش داخلی برای حفظ ایمن سیستم‌عامل و داده‌های پروژه مجهز است و دامنه وسیع تحمل ولتاژ ورودی آن، استفاده از دستگاه را با استانداردهای برق‌رسانی جهانی سازگار می‌کند.

ویژگی‌ها

نمایشگر با وضوح بالا: ماتریس SVGA با وضوح ۸۰۰ × ۶۰۰ پیکسل، بهینه‌شده برای نمایش جزئیات نمودارهای شبیه‌سازی فرایند.
عمق رنگ انعطاف‌پذیر: انتخاب رندرینگ ۲۵۶ یا ۶۵٬۵۳۶ رنگ برای بهینه‌سازی مصرف حافظه و ارائه گرافیکی.
نور پس‌زمینه قابل تنظیم: تنظیم نرم‌افزاری و دستی کنتراست/درخشندگی در ۸ سطح، تا ۳۵۰ cd/m2.
ذخیره‌سازی حالت‌جامد مقاوم: حافظه فلش داخلی ۹ مگابایتی درایو C تضمین می‌کند فایل‌های پروژه هنگام قطعی‌های طولانی برق سالم باقی بمانند.
ورودی برق AC یونیورسال: منبع تغذیه داخلی با قابلیت اتصال مستقیم به برق ۱۰۰ تا ۲۴۰ ولت AC.

کاربردها

ایستگاه‌های پایش تولید خودرو و سلول‌های رباتیک.
تله‌متری و کنترل شهری تأسیسات تصفیه آب.
تجهیزات فرآوری مواد غذایی و بسته‌بندی پرسرعت.
سیستم‌های پایش حرارتی دیگ بخار و مولد بخار.

مشخصات فنی

پارامتر	مقدار مشخصه
سازنده	میتسوبیشی الکتریک
کد مدل	GT1575-STBA
فناوری نمایشگر	LCD رنگی TFT
اندازه صفحه‌نمایش (قطر)	۱۰٫۴ اینچ (۲۶۴ میلی‌متر)
وضوح تصویر	۸۰۰ × ۶۰۰ نقطه (SVGA)
ناحیه فعال نمایشگر	۲۱۱ میلی‌متر (W) × ۱۵۸ میلی‌متر (H)
ولتاژ ورودی	۱۰۰ تا ۲۴۰ ولت AC (+۱۰٪، −۱۵٪)
فرکانس تغذیه	۵۰ / ۶۰ هرتز (±۵٪)
مصرف برق	۲۶ وات یا کمتر (حداکثر توان ظاهری ۹۰VA)
حافظه داخلی پروژه	حافظه فلش ۹ مگابایتی (درایو C)
دمای محیط کار	۰ تا ۵۰ درجه سانتی‌گراد
ابعاد فیزیکی	۳۰۳ میلی‌متر (W) × ۲۱۴ میلی‌متر (H) × ۴۹ میلی‌متر (D)
وزن	۲٫۳ کیلوگرم (۵٫۰۷ پوند)
وزن ارسال (محاسبه‌شده)	۴٫۰ کیلوگرم (۸٫۸۲ پوند)
کشور مبدأ	ژاپن

اتصالات و رابط‌ها

کانال درگاه / شکاف	تخصیص عملکرد اتصال
درگاه RS-232	D-sub نه‌پین (نری) برای ارتباط نقطه‌به‌نقطه PLC یا انتقال پروژه از رایانه شخصی
درگاه RS-422/485	D-sub نه‌پین (مادگی) برای اتصال سری چندنقطه‌ای PLC
رابط USB	درگاه USB Mini-B برای به‌روزرسانی پرسرعت سیستم‌عامل و رابط برنامه‌نویسی
رابط کارت CF	شیار Type I CompactFlash برای ثبت داده، مدیریت دستورالعمل‌ها و پشتیبان‌گیری از سیستم
شیارهای واحد توسعه	آداپتورهای فیلدباس (برای مثال ماژول‌های ارتباطی CC-Link، MELSECNET/10 یا Ethernet) را می‌پذیرد

یافته‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

GT1575-STBA به خانواده قدیمی GOT1000 تعلق دارد. هنگام برنامه‌ریزی برای ارتقای سیستم، GT2710-STBA از سری GOT2000 به‌عنوان جایگزین اصلی از نظر ابعاد فیزیکی عمل می‌کند. فایل‌های پیکربندی پروژه (با قالب .g2w) را می‌توان در نرم‌افزار GT Works3 مقیاس‌بندی و تبدیل کرد. توجه داشته باشید کارت‌های گزینه ارتباطی مورد استفاده در قسمت پشتی پلتفرم GT15 با شکاف‌های GT27 سازگار نیستند؛ بنابراین به ماژول‌های ارتقای مستقیم Ethernet یا معادل آن‌ها نیاز است.

نکات مهم کاربردی و یادداشت‌های مهندسی

طول عمر نور پس‌زمینه در شرایط دمای محیط اسمی 25 درجه سانتی‌گراد، 50,000 ساعت کارکرد رتبه‌بندی شده است. کارکرد در محفظه‌هایی با تهویه ضعیف، که دمای داخلی آن‌ها از 40 درجه سانتی‌گراد بیشتر است، باعث کاهش سریع‌تر روشنایی و تغییر طیف رنگ می‌شود. برای فرایندهای پیوسته، برای افزایش طول عمر قطعات فعال، ابزار خاموش‌سازی خودکار نور پس‌زمینه را فعال کنید تا با تایمر محافظ صفحه راه‌اندازی شود.

نکات راه‌اندازی و سیم‌کشی

نویز صنعتی با فرکانس بالا می‌تواند موجب تداخل در شبکه خازنی و در نتیجه تشخیص نادرست مختصات لمس شود. برای کاهش این خطر، ترمینال اتصال زمین فریم (FG) کانکتور تغذیه نمایشگر را ایزوله کرده و آن را با استفاده از یک نقطه اتصال زمین اختصاصی کلاس D (با مقاومت کمتر از 100 اهم) زمین کنید. مسیر کابل‌های تغذیه را از کابل‌های محرک موتور و مسیرهای مدارهای ولتاژبالا جدا نگه دارید.

راهنمای نصب

هشدار حیاتی: پیش از آغاز نصب مکانیکی، تمام مدارهای ورودی انرژی الکتریکی را از محفظه کنترل موردنظر ایزوله کنید. تا 5 دقیقه فرصت دهید تا ولتاژهای خازن باس داخلی به‌طور ایمن به سطوح غیرخطرناک تخلیه شوند. هرگز تعمیر و نگهداری در حالت برق‌دار را انجام ندهید.

1

اطمینان حاصل کنید که ابعاد برش روی درِ تابلو دقیقاً 289 میلی‌متر (W) در 200 میلی‌متر (H) باشد. برای جلوگیری از آسیب به آب‌بند محیطی، تمام سطوح فلزی برش‌خورده را پلیسه‌گیری کنید.

2

واشر آب‌بندی ضد‌رطوبتِ ازپیش‌نصب‌شده روی لبه پشتی قاب HMI را بررسی کنید. مطمئن شوید پارگی، آلودگی یا ناهم‌راستایی‌ای وجود ندارد که بتواند حفاظت در برابر نفوذ IP67F را مختل کند.

3

واحد را در برش قرار دهید و براکت‌های نصب را به‌تدریج و به‌صورت ضربدری، با گشتاور هدف 0.36 تا 0.48 N-m، با دست سفت کنید تا آب‌بندی یکنواخت و ضدنفوذ گردوغبار حفظ شود.

FAQ

مسیر اصلی مهاجرت از GT1575-STBA قدیمی چیست؟

جایگزین پیشنهادی، نمایشگر سری GOT2000 مدل GT2710-STBA است. پایگاه‌های داده برنامه را می‌توان در نرم‌افزار GT Works3 تغییر مقیاس داد و تبدیل کرد، هرچند ماژول‌های ارتباطی توسعه فیزیکی باید به‌روزرسانی شوند.

چگونه به پیکربندی سیستم و منوهای کاربردی این پنل دسترسی پیدا می‌کنید؟

برق دستگاه را وصل کنید و در طول فرایند راه‌اندازی، گوشه بالای سمت چپ پنل نمایشگر را لمس کنید تا مقداردهی اولیه متوقف شده و وارد صفحه ابزارهای سیستمی GOT شوید.

اگر مختصات لمس جابه‌جا شده یا لمس‌ها پاسخ نمی‌دهند، چه باید کرد؟

بررسی کنید ترمینال اتصال بدنه (FG) با استفاده از کابل‌کشی حداقل 2 mm2 به‌طور ایمن به اتصال زمین کلاس D متصل شده باشد. اگر اتصال زمین مناسب است، به منوی ابزارهای کاربردی بروید و روال کالیبراسیون هم‌راستاسازی صفحه لمسی را اجرا کنید.

آیا این مدل به‌صورت پیش‌فرض از ارتباط مستقیم اترنت پشتیبانی می‌کند؟

مدل پایه GT1575-STBA به رابط‌های سریال RS-232 و RS-422/485 متکی است. برای اتصال اترنت، باید یک کارت رابط ارتباطی شبکه اختیاری را در یکی از شکاف‌های توسعه پشتی دستگاه نصب کنید.
