تولیدکننده: Mitsubishi Electric
شماره محصول: GT2710-VTBA
کشور سازنده:ایالات متحده آمریکا
نوع محصول: صفحه‌نمایش‌های لمسی HMI
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 8000g
ابعاد: ۳۰.۳ سانتی‌متر x ۲۱.۸ سانتی‌متر x ۵.۲ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

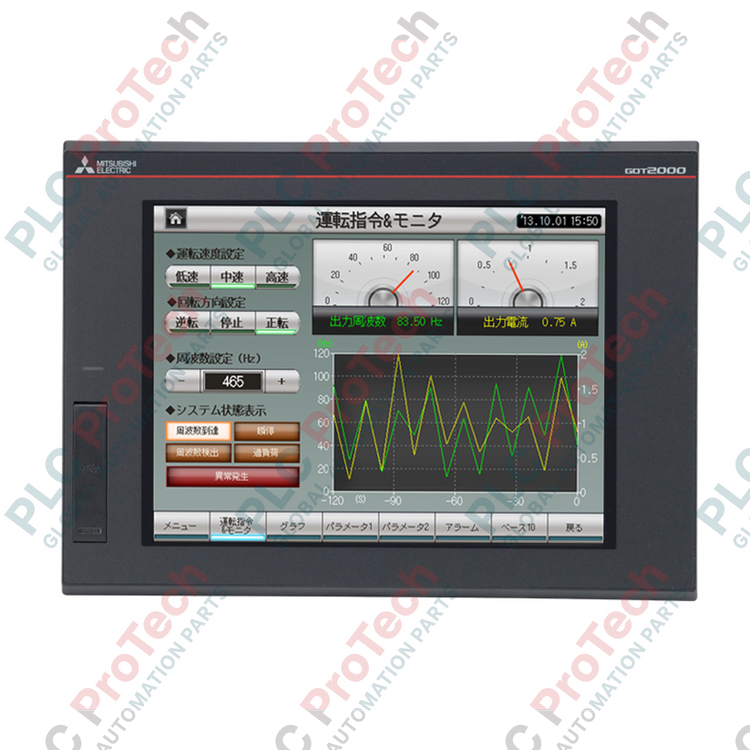

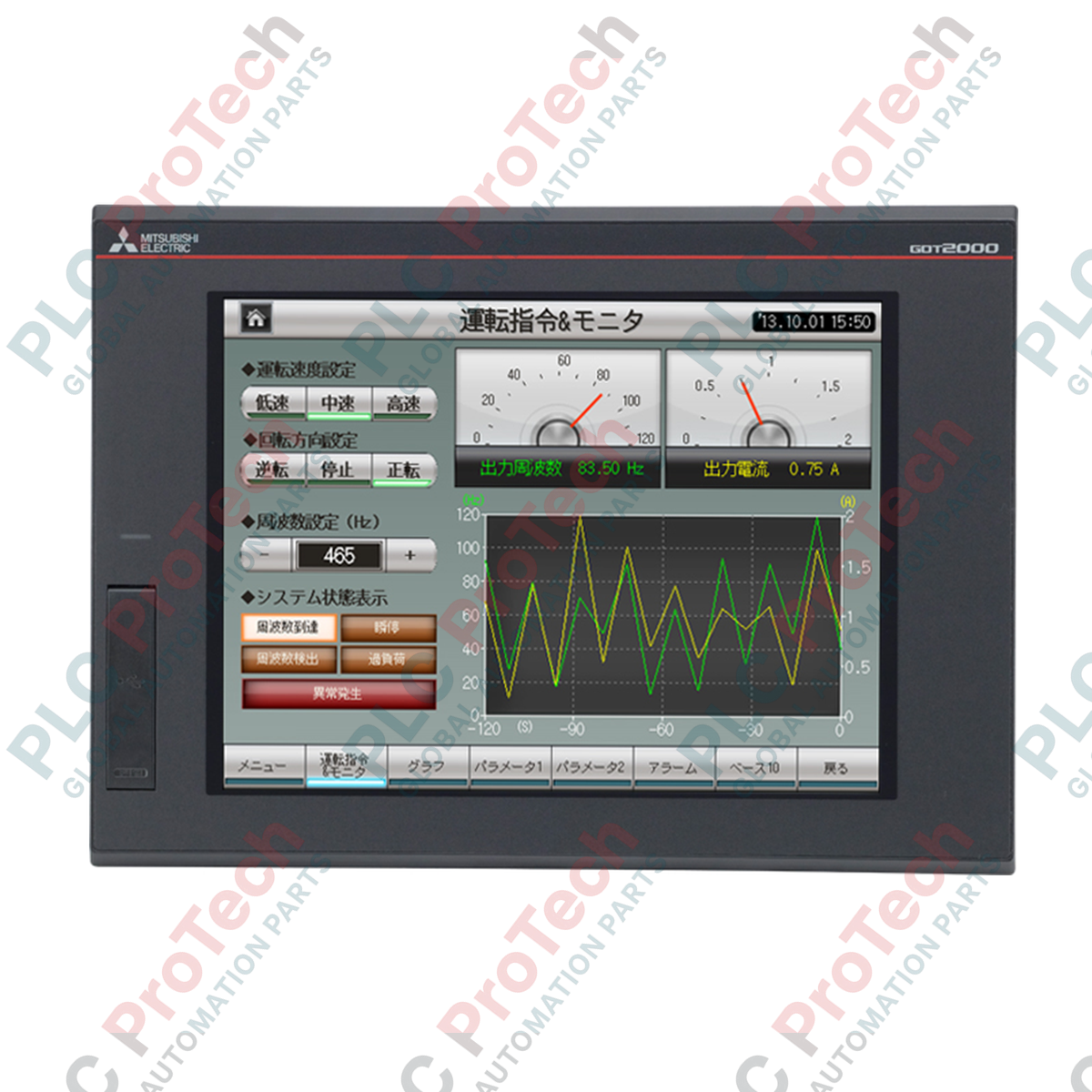

به‌عنوان یک رابط اپراتوری با عملکرد بالا در معماری‌های اتوماسیون صنعتی، Mitsubishi Electric GT2710-VTBA قابلیت کنترل و نمایش دقیق را از طریق نمایشگر رنگی TFT با وضوح VGA و اندازه ۱۰٫۴ اینچ ارائه میدهد. این رابط انسان‌و‌ماشین (HMI) که بخشی از سری پیشرفته GOT2000 است، قابلیتهای حرکات چندلمسی را یکپارچه کرده و به اپراتورهای کارخانه اجازه میدهد عملیات بزرگنمایی با نزدیک‌کردن انگشتان، پیمایش لمسی و حرکات چندانگشتی را مستقیماً در محیط کارخانه انجام دهند. این محصول که با منبع تغذیه AC کار میکند، دارای قاب مشکی مقاومی است که برای تحمل شرایط سخت صنعتی طراحی شده و آن را برای یکپارچه‌سازی در شبکه‌های چالش‌برانگیز اتوماسیون ماشین و کنترل فرآیند ایدئال می‌سازد.
| پارامتر | مقدار مشخصات |
|---|---|
| تولیدکننده | Mitsubishi Electric |
| شماره مدل | GT2710-VTBA |
| سری | GOT2000 (GT27) |
| اندازه و نوع نمایشگر | نمایشگر رنگی TFT ۱۰٫۴ اینچی (یا ناحیه دید فعال ۱۰٫۱ اینچی) |
| وضوح تصویر | VGA (۶۴۰ × ۴۸۰ پیکسل) |
| حرکات چندلمسی | پشتیبانی می‌شود (مدل پیشرفته مبتنی بر حرکات لمسی) |
| رنگ قاب | مشکی |
| محدوده ولتاژ ورودی | ۱۰۰ تا ۲۴۰ ولت AC (+۱۰٪، ۱۵٪-) |
| حداکثر بار توان | ۴۱ وات یا کمتر |
| مصرف برق مستقل | ۱۷ وات (با خاموش بودن نور پس‌زمینه به ۱۰ وات کاهش مییابد) |
| محدودیت جریان هجومی | ۶۰ آمپر یا کمتر (مدت ۲ میلی‌ثانیه در دمای ۲۵ درجه سانتیگراد، با حداکثر بار) |
| زمان مجاز قطعی لحظه‌ای | در محدوده ۲۰ میلی‌ثانیه (در ۱۰۰ ولت AC یا بیشتر) |
| مقاومت عایقی | ۱۰ مگااهم یا بیشتر (اندازه‌گیری‌شده در ۵۰۰ ولت DC) |
| ولتاژ تحمل | ۱۵۰۰ ولت AC به‌مدت ۱ دقیقه (بین ترمینال برق و زمین) |
| دمای عملیاتی (افقی) | ۰ تا ۵۵ درجه سانتیگراد |
| دمای عملیاتی (عمودی) | ۰ تا ۵۰ درجه سانتیگراد |
| دمای نگهداری | ۲۰- تا ۶۰ درجه سانتیگراد |
| محدوده رطوبت محیط | ۱۰٪ تا ۹۰٪ رطوبت نسبی (بدون میعان) |
| مقاومت در برابر لرزش و ضربه | مطابق با JIS B 3502 و IEC 61131-2 (۱۴۷ متر بر مجذور ثانیه / ۱۵G) |
| ارتفاع عملیاتی | ۲۰۰۰ متر (۶۵۶۲ فوت) یا کمتر |
| وزن محصول | ۲٫۱ کیلوگرم (بدون براکت‌های نصب) |
| ابعاد خارجی (W × ارتفاع × عمق) | ۳۰٫۳ سانتی‌متر × ۲۱٫۸ سانتی‌متر × ۵٫۲ سانتی‌متر |
| وزن حمل (محاسبه‌شده) | ۸٫۰ کیلوگرم (شامل مواد بسته‌بندی) |
| اتصال / پارامتر ترمینال | استاندارد مشخصات |
|---|---|
| اندازه سیم قابل‌استفاده | 0.75 تا 2 mm² |
| نوع پیچ بلوک ترمینال | ترمینال گیره‌پیچی M3 |
| سرسیم‌های پرسی سازگار | RAV1.25-3، V2-S3.3، V2-N3A، FV2-N3A |
| محدوده گشتاور بستن | 0.5 تا 0.8 N.m |
GT2710-VTBA می‌تواند مستقیماً جایگزین HMIهای قدیمی‌تر سری GT1675 یا GT1575 با اندازه صفحه یکسان شود؛ بااین‌حال، بسته به عمق نصب و تلرانس دقیق برش موجود، ممکن است به صفحات آداپتور برش پنل یا تعویض قاب نیاز باشد. اطمینان حاصل کنید که برنامه HMI شما در GT Works3 (Version 1.100G یا جدیدتر) کامپایل شده باشد تا به درایورهای سفت‌افزاری تخصصی موردنیاز برای قابلیت چندلمسی و موتور پیشرفته حرکات اشاره‌ای این واحد دسترسی داشته باشید.
در صورت استفاده از جهت نصب عمودی، حداکثر دمای مجاز کارکرد از 55 degC به 50 degC کاهش مییابد. اطمینان حاصل کنید که حداقل 100mm فضای خالی بین پشت واحد HMI و تجهیزات کنترلی مجاور داخل تابلو وجود داشته باشد تا همرفت حرارتی طبیعی کافی فراهم شود. این واحد را در محیط‌هایی که به‌طور مداوم در معرض بخارات چرب، گردوغبار فلزی با رسانایی بالا یا نور مستقیم خورشید هستند نصب نکنید، زیرا این عوامل زردشدن نمایشگر و تخریب لایه لمسی را تسریع می‌کنند.
همیشه مسیر خط برق اصلی AC را از کابل‌های ارتباطی صنعتی (مانند گذرگاه‌های سریال Ethernet یا RS-422/485) جدا کنید تا تداخل الکترومغناطیسی با فرکانس بالا (EMI) به حداقل برسد. ترمینالهای LG (زمین خط) و FG (زمین بدنه) را با استفاده از سیم مسی با سطح مقطع حداقل 2 mm² به یک اتصال زمین صنعتی اختصاصی کلاس D وصل کنید تا از ایجاد حلقه‌های ناخواسته اتصال زمین و لرزش لمس صفحه جلوگیری شود.
هشدار حیاتی: خطر برق‌گرفتگی
پیش از شروع نصب فیزیکی، سیم‌کشی یا تعمیر و نگهداری این واحد، همه خطوط تغذیه اصلی را ایزوله و بی‌برق کنید. پیش از باز کردن پوشش ترمینال‌ها یا کار با قطعات داخلی، وضعیت نبود ولتاژ را با استفاده از ابزار آزمون کالیبره بررسی کنید. رعایت نکردن این موارد می‌تواند باعث صدمات شدید جسمی یا تخریب تجهیزات شود.
بررسی کنید که ابعاد برش محفظه دقیقاً با عرض و ارتفاع موردنیاز برای سری 10.4" GOT2000 مطابقت داشته باشد و مطمئن شوید واشر آب‌بندی به‌درستی در اطراف محیط HMI قرار گرفته است.
واحد HMI را از سمت جلو داخل برش پنل قرار دهید، سپس براکت‌های نصب را از پشت محکم کنید و پیچ‌ها را با گشتاور مشخص‌شده ببندید تا حفاظت IP67F حفظ شود.
ترمینالهای ورودی برق AC را با استفاده از سرسیم‌های پرسی مناسب (RAV1.25-3 یا مشابه آن) سیم‌کشی کنید و پیچ‌های ترمینال را با گشتاور بین 0.5 و 0.8 N.m محکم کنید.
پیش از برق‌دار کردن خطوط برق ورودی، اتصالات ترمینال زمین را به یک نقطه اتصال زمین کلاس D تکمیل کنید.
